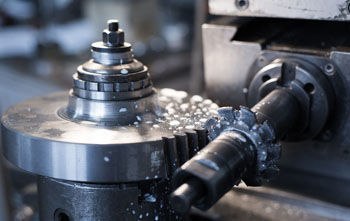

Производство цилиндрических колес

Прямозубые цилиндрические колеса - классическое и наиболее простое в производстве решение. Их зубья расположены параллельно оси вращения, что исключает возникновение осевых усилий на валы. Однако такие передачи шумны на высоких скоростях из-за мгновенного входа зуба в контакт по всей длине.

Косозубые колеса имеют зубья, расположенные под углом к оси. Это обеспечивает постепенный и плавный вход в зацепление, что значительно снижает уровень шума и вибраций. Благодаря углу наклона в контакте одновременно находится большее количество зубьев, что увеличивает нагрузочную способность передачи.

Главным нюансом при изготовлении косозубых пар становится необходимость учета возникающего осевого усилия, которое стремится сдвинуть шестерню вдоль вала. Это требует установки упорных подшипников, но позволяет создавать более мощные и компактные механизмы для станков и транспортных узлов.

Шевронные колеса (шестерни с раздвоенным косым зубом) позволяют создать идеальную цилиндрическую передачу. Они сочетают в себе плавность и мощность косозубых колес, при этом лишены их главного недостатка - осевого давления на подшипники. За счет V-образного расположения зубьев осевые силы, возникающие на каждой половине колеса, взаимно уравновешивают друг друга.

Изготовление шевронных колес - сложный и дорогостоящий процесс, требующий специальных зубодолбежных станков или пятиосевых обрабатывающих центров. Такие детали незаменимы в тяжелых редукторах прокатных станов, турбинах и мощных судовых двигателях, где передаются колоссальные крутящие моменты на высоких скоростях.

Шевронное зацепление гарантирует максимальную надежность и долговечность узла, практически исключая риск осевого смещения валов под экстремальной нагрузкой.

Эвольвентное зацепление доминирует в производстве цилиндрических колес благодаря уникальной геометрической устойчивости. Главное преимущество эвольвенты в том, что передача вращения остается плавной и равномерной даже при небольших отклонениях межосевого расстояния валов. Это значительно упрощает процесс сборки и ремонта оборудования, так как погрешности монтажа в несколько сотых долей миллиметра не приводят к рывкам или заклиниванию.

С технологической точки зрения эвольвентный профиль удобен тем, что для нарезания колес с разным количеством зубьев одного модуля можно использовать один и тот же стандартный инструмент. Это делает производство более гибким и экономически выгодным.

Эвольвентные колеса обеспечивают высокий КПД и минимальное трение в зоне контакта, что является залогом долгой службы большинства современных редукторов.

Цементация - процесс химико-термической обработки, при котором поверхность стального колеса насыщается углеродом. Для цилиндрических колес, работающих в силовых передачах, этот этап является критическим.

После последующей закалки поверхность зубьев приобретает экстремальную твердость, способную противостоять абразивному износу и контактному давлению. При этом сердцевина зуба остается вязкой и пластичной. Такая структура позволяет шестерне выдерживать огромные динамические и ударные нагрузки без риска раскалывания.

При изготовлении на заказ глубина цементированного слоя тщательно рассчитывается исходя из модуля зуба. Если слой будет слишком тонким, он продавится, а если слишком толстым — зуб станет хрупким. Правильно проведенная цементация позволяет в разы увеличить ресурс передачи, обеспечивая стабильную работу оборудования в самых тяжелых промышленных режимах.

Винтовые цилиндрические колеса применяют в специфических узлах, где оси валов не параллельны, а перекрещиваются в пространстве (обычно под прямым углом). В отличие от червячных передач здесь используются два обычных цилиндрических колеса с косыми зубьями.

Главная особенность такой системы - точечный контакт зубьев, что ограничивает ее нагрузочную способность. В зоне зацепления возникает значительное скольжение, что ведет к повышенному выделению тепла и снижению КПД. Изготовление таких колес требует точного расчета углов наклона зубьев на обеих деталях, чтобы обеспечить корректное сопряжение.

Из-за трения винтовые пары нуждаются в обильной смазке и часто изготавливаются из комбинации стали и бронзы. Такие передачи востребованы в приборах и вспомогательных механизмах, где нужно передать небольшую мощность между скрещенными валами при ограниченном пространстве.

Хотя эвольвентный профиль прощает небольшие погрешности, точность соблюдения межосевого расстояния при производстве корпуса редуктора остается важнейшим фактором эффективности. Если расстояние между осями цилиндрических колес больше расчетного, уменьшается глубина зацепления и коэффициент перекрытия, что ведет к росту шума и риску поломки вершин зубьев. Если же валы сближены слишком плотно, в зацеплении исчезает необходимый тепловой зазор, что приводит к выдавливанию смазки, перегреву и заклиниванию механизма.

При изготовлении корпусов и установке валов добиваются точности в микроны, чтобы обеспечить оптимальное пятно контакта. Правильно выставленное межосевое расстояние гарантирует максимальный КПД передачи, минимальное тепловыделение и отсутствие паразитных вибраций, которые могли бы привести к усталостному разрушению металла.

При производстве цилиндрических колес, предназначенных для работы на скоростях свыше 3000 оборотов в минуту, процедура динамической балансировки жизненно важна. Даже идеально выточенная деталь может иметь скрытую неоднородность металла или микроскопическое смещение центра масс. На высоких оборотах этот дисбаланс превращается в мощную центробежную силу, вызывающую вибрации всей станины станка или агрегата. Это приводит к быстрому разрушению подшипников и может вызвать резонанс, способный разорвать шестерню.

В процессе балансировки на специальных стендах излишки металла удаляются путем сверления в ненагруженных зонах диска. Качественно отбалансированное колесо работает плавно и бесшумно, что не только продлевает ресурс механики, но и повышает точность работы всего устройства, исключая влияние вибраций на чистоту обработки продукции.

Цилиндрические колеса из дюралюминия или других высокопрочных алюминиевых сплавов востребованы в авиастроении, робототехнике и точных приборах. Главное их достоинство - малый вес и низкий момент инерции, что позволяет приводу мгновенно изменять скорость и направление вращения. Это критично для сервомоторов и систем позиционирования.

Алюминий обладает отличной теплопроводностью, быстро отводя жар из зоны трения. Чтобы защитить мягкий металл от износа, при изготовлении такие колеса подвергают твердому анодированию, создающему на поверхности слой оксида по твердости близкий к керамике.

Хотя алюминиевые шестерни уступают стальным в предельной нагрузке, они обеспечивают высокую динамику и легкость конструкции, что позволяет снизить общие энергозатраты механизма и увеличить его быстродействие в автоматизированных линиях.

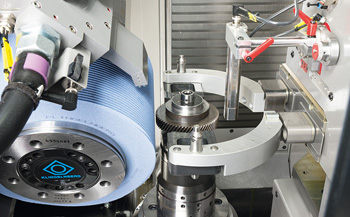

Зубошлифование - финишный этап производства, позволяющий достичь зеркальной чистоты поверхности и идеальной точности профиля зуба. В процессе термической обработки (закалки) цилиндрические колеса подвергаются микродеформациям, которые создают погрешности шага в несколько микрон. Именно эти неровности являются основным источником шума и «гула» при работе редуктора.

Шлифовка удаляет закалочные деформации и следы фрезы, обеспечивая плавный и бесшумный вход зубьев в контакт. Для высокоскоростных передач, установленных в пассажирском транспорте или прецизионных станках, шлифование является обязательным стандартом.

Качественно отшлифованное зацепление не только работает тихо, но и выделяет значительно меньше тепла, что позволяет использовать более компактные системы охлаждения и увеличивает общий ресурс масла в системе смазки.

Да. Коррегирование (модификация профиля) зуба позволяет улучшить характеристики цилиндрической передачи без изменения ее габаритов. Суть метода заключается в преднамеренном смещении инструмента при нарезании зубьев. Положительное смещение позволяет сделать ножку зуба толще и прочнее, что критично для малых шестерен с небольшим количеством зубьев, склонных к подрезанию. Коррегирование также помогает вписать стандартные колеса в нестандартное межосевое расстояние или повысить плавность хода за счет увеличения коэффициента перекрытия.

При изготовлении цилиндрических колес на заказ инженеры используют коррекцию для выравнивания удельных давлений на зубьях ведущей и ведомой шестерни, что обеспечивает их равномерный износ. Это мощный инструмент оптимизации, позволяющий создавать максимально выносливые и эффективные механизмы под конкретные задачи заказчика.

Внутреннее цилиндрическое зацепление (когда зубья расположены на внутренней поверхности обода) применяется в планетарных передачах и механизмах поворота. Изготовление таких колес технически сложнее наружных: для нарезания зубьев нельзя использовать стандартные червячные фрезы. Основные методы - зубодолбление или протягивание.

Главное преимущество внутренней передачи - компактность и способность передавать огромные мощности за счет большого количества одновременно контактирующих зубьев. Кроме того, такая конструкция обладает естественной защитой зоны контакта и лучше удерживает смазку. При производстве на заказ мастера уделяют особое внимание точности концентричности внутреннего венца относительно наружного диаметра.

Качественное исполнение внутреннего зацепления позволяет создавать высоконагруженные и при этом миниатюрные редукторы для спецтехники и авиации.

Для цилиндрических колес, работающих в приводах тяжелых станков и прессов, используют высоколегированные стали с добавлением хрома, никеля и молибдена (например, 18ХГТ или 12ХН3А). Эти материалы обладают исключительной прокаливаемостью и сопротивлением контактной усталости.

В процессе изготовления такие детали проходят сложный цикл термообработки, включающий нормализацию заготовок и глубокую цементацию зубьев. Важнейшее требование - химическая однородность стали: наличие неметаллических включений может привести к выкрашиванию зубьев под большой нагрузкой. Для предотвращения коррозии в условиях использования агрессивных СОЖ поверхности могут подвергаться фосфатированию.

Использование высококачественных спецсталей гарантирует, что цилиндрическое колесо сохранит точность профиля в течение десятилетий эксплуатации, обеспечивая стабильное качество продукции, выпускаемой на станке.
