Прокатка металла

Прокатка основана на пластическом сжатии металла при прохождении через зазор между вращающимися валками. Высота заготовки уменьшается, этот процесс называют обжатием. За счет закона сохранения объема уменьшение толщины компенсируется увеличением длины и, в меньшей степени, ширины изделия.

Основная часть деформации направлена на удлинение полосы. В зоне контакта возникают сложные напряжения. Металл подвергается интенсивному всестороннему сжатию.

В очаге деформации выделяют зону отставания на входе и зону опережения на выходе. Между ними находится нейтральное сечение. В этой точке скорость металла совпадает с окружной скоростью валков. Равномерность давления по всей ширине зазора определяет прямолинейность и плоскостность профиля.

Точный расчет параметров обжатия исключает появление внутренних разрывов и обеспечивает заданную геометрию.

Трение в очаге деформации - движущая сила всего процесса прокатки. Оно обеспечивает втягивание заготовки в зазор между валками. Без достаточного сцепления валки будут проскальзывать по поверхности металла.

Для успешного начала процесса угол захвата не должен превышать угла трения. Этот показатель зависит от материала валков, состояния их поверхности и наличия смазки. При горячей прокатке коэффициент трения выше из-за шероховатости и окалины. Это позволяет достигать больших степеней обжатия за один проход. При холодной обработке трение стараются минимизировать для снижения нагрузок на оборудование и улучшения чистоты поверхности.

Избыточное трение ведет к перегреву инструмента и неравномерности течения металла. Инженеры регулируют этот параметр путем выбора микрорельефа валков и состава технологических эмульсий.

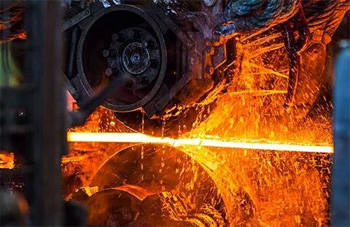

Температура горячей прокатки превышает порог рекристаллизации материала. При деформации в таких условиях происходит разрушение крупной дендритной структуры исходного слитка. Под давлением валков зерна металла дробятся и вытягиваются. Одновременно протекает процесс образования новых, более мелких и однородных кристаллов. Это значительно повышает вязкость и пластичность металла. Мелкозернистая структура эффективнее блокирует развитие микротрещин под нагрузкой.

Горячая обработка также способствует «завариванию» внутренних пор и газовых пузырей литого металла. В результате получается плотный монолитный материал с улучшенными механическими свойствами.

Качество проработки структуры зависит от суммарного коэффициента вытяжки. Чем интенсивнее деформация, тем выше эксплуатационная надежность готового проката.

При прокатке скорость полосы на выходе всегда превышает окружную скорость валков. Это явление называют опережением. Оно возникает из-за интенсивного выдавливания металла из сужающегося зазора в направлении движения.

Опережение - технологический индикатор стабильности процесса. Его величина зависит от степени обжатия, диаметра валков и условий трения. Рост опережения свидетельствует об увеличении запаса сил втягивания. Слишком высокое значение может вызвать вибрации стана и нарушение плоскостности тонкой полосы. Точный учет этого эффекта необходим при проектировании многоклетевых станов.

Скорости вращения валков в последовательных группах должны быть строго синхронизированы. Ошибка в расчетах ведет к возникновению опасных натяжений или образованию петель металла между клетями, что чревато аварией и браком продукции.

При нагреве стали в печах на поверхности образуется слой окислов - окалина. Она обладает высокой твердостью и абразивными свойствами. Попадание окалины в валки приводит к её вдавливанию в мягкое тело заготовки. Это создает дефект «вкатаная окалина», который портит внешний вид и снижает коррозионную стойкость изделия.

Для очистки используют системы гидросбива высокого давления. Струи воды под напором до 200–400 атмосфер подаются на заготовку под углом. За счет резкого охлаждения и механического удара слой окислов разрушается и смывается.

Очищенный металл имеет однородную поверхность. Это продлевает ресурс дорогостоящих валков и обеспечивает высокое качество финишной отделки. Чистота поверхности особенно критична для проката, предназначенного под последующие цинкование и окраску.

В процессе прокатки на валки действуют колоссальные усилия, достигающие тысяч тонн. Под этой нагрузкой они подвергаются упругому прогибу и сплющиванию. В центре зазора расстояние между ними становится больше, чем по краям. Это приводит к дефекту разнотолщинности: лист получается толще в середине.

Для компенсации этого эффекта применяют профилировку валков. Их рабочую поверхность делают слегка выпуклой. Под рабочей нагрузкой валок выпрямляется и зазор становится идеально параллельным.

Современные станы оснащаются системами противоизгиба. Гидравлические цилиндры принудительно выгибают концы валков, подстраиваясь под текущее давление. Это позволяет получать листы с минимальными отклонениями от плоскостности по всей ширине. Точность регулировки зазора определяет сортность продукции по ГОСТу.

Блюмы и слябы - основные типы полуфабрикатов для дальнейшей прокатки. Они различаются формой поперечного сечения и назначением.

Блюм имеет форму квадрата или прямоугольника с соотношением сторон не более одного к двум. Его получают из массивных слитков на обжимных станах - блюмингах. Блюмы служат заготовками для производства сортового проката: кругов, квадратов, балок и рельсов.

Сляб - широкая плита прямоугольного сечения. Его толщина в несколько раз меньше ширины. Слябы производят на слябингах или машинах непрерывного литья. Они предназначены исключительно для изготовления листового и рулонного проката.

Четкое разделение типов заготовок позволяет оптимизировать технологические линии. Использование слябов гарантирует получение широких листов с равномерной структурой по всей площади зеркала.

Легированные и высокоуглеродистые стали обладают повышенным сопротивлением деформации. Они сохраняют высокую твердость даже при температурах горячей обработки.

Прокатка таких сплавов требует от стана повышенной жесткости клетей и большой мощности двигателей. Температурный интервал прокатки для спецсталей значительно уже. Металл быстро теряет пластичность при остывании, что требует высокой скорости перемещения между переходами.

Валки должны быть изготовлены из специальных износостойких сплавов, устойчивых к термической усталости. Часто применяется контролируемая прокатка с заданными паузами для управления процессами фазовых превращений. Это позволяет получать изделия с особыми магнитными или прочностными свойствами.

Технологическая сложность работы с легированным прокатом отражается на стоимости готовой продукции.

Охлаждение валков - ключевой процесс для сохранения их геометрии и твердости. В зоне деформации выделяется огромное количество тепла. Без интенсивного полива водой поверхность валков перегревается, что ведет к образованию сетки трещин.

При холодной прокатке вместо чистой воды используют технологические эмульсии. Они выполняют две функции одновременно: охлаждают инструмент и смазывают зону контакта. Смазка снижает коэффициент трения, уменьшая усилие прокатки и износ валков. Качественная эмульсия должна легко удаляться с полосы и не оставлять пятен после отжига.

В современных системах применяют зонное охлаждение. Подача жидкости регулируется на разных участках валка для управления его тепловым расширением. Это позволяет корректировать профиль зазора в режиме реального времени и обеспечивать идеальную плоскостность листа.

Точность размеров проката в современных линиях контролируется автоматикой в режиме реального времени. Системы автоконтроля используют радиоизотопные или лазерные датчики толщины на выходе из клети. При обнаружении малейшего отклонения сигнал передается на гидравлические нажимные устройства. Компьютер корректирует положение валков за миллисекунды.

Система учитывает скорость прокатки, натяжение полосы и температуру металла. Современные алгоритмы способны предсказывать изменение толщины на основе данных о давлении в гидроцилиндрах. Это позволяет компенсировать эксцентриситет валков и неоднородность твердости заготовки.

Использование систем гарантирует получение проката с допусками в пределах нескольких микрон. Такая точность необходима для автоматизированных штамповочных линий в автомобилестроении и производстве упаковки.

Анизотропия - различие свойств металла в разных направлениях относительно оси прокатки. В процессе деформации зерна структуры и неметаллические включения (сульфиды, фосфиды) вытягиваются вдоль направления движения валков. Это формирует выраженную волокнистую текстуру. В результате предел прочности и ударная вязкость вдоль полосы значительно выше, чем в поперечном направлении. Разница может достигать 30%.

Эту особенность обязательно учитывают при проектировании деталей. Линии сгиба и основные рабочие нагрузки должны располагаться поперек волокон для предотвращения расслоения. В некоторых случаях для выравнивания свойств применяют поперечную прокатку или специальную термическую обработку.

Понимание анизотропии позволяет инженерам максимально эффективно использовать потенциал материала в нагруженных конструкциях.

Прокатка - один из самых энергоемких процессов в металлургии. Основные затраты приходятся на нагрев заготовок и привод мощных валков. Энергоэффективность оценивается по количеству киловатт-часов на тонну готовой продукции.

Современные заводы внедряют технологию прямой прокатки. Слитки из машины непрерывного литья поступают в стан без полного охлаждения. Это экономит до 40% топлива на повторный нагрев. Использование приводов с частотным регулированием позволяет оптимизировать работу двигателей на холостых ходах. Снижение массы вращающихся частей и применение подшипников жидкостного трения уменьшают механические потери. Эффективная теплоизоляция печей и использование тепла отходящих газов также вносят вклад в экономику процесса.

Снижение энергозатрат напрямую влияет на конкурентоспособность и экологичность производства.

Качество прокатной продукции в России определяется системой государственных стандартов (ГОСТов) и технических условий (ТУ). ГОСТы 19903 и 19904 регламентируют сортамент и допуски для горячекатаных и холоднокатаных листов. ГОСТы 2590 и 2591 устанавливают нормы для круглого и квадратного сортового проката.

В документах прописаны предельные отклонения по размерам, кривизне, плоскостности и качеству поверхности. Стандарты также определяют методы контроля механических свойств: твердости, текучести и относительного удлинения. Соответствие продукции ГОСТу гарантирует предсказуемое поведение металла при последующей обработке и эксплуатации.

Для ответственных отраслей, таких как мостостроение или атомная энергетика, действуют дополнительные жесткие нормативы по химической чистоте и отсутствию скрытых дефектов структуры. Соблюдение этих правил - основа безопасности инженерных сооружений.
