Изготовление зубчатых колёс: все разновидности, работа по индивидуальным проектам

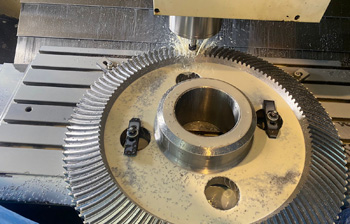

изготовление зубчатых колес конической формы
изготовление зубчатых колес конической формы

Одной из движущих сил практически любого механизма становятся зубчатые передачи, основанные на производстве зубчатых колес (в обиходе - шестерен) и их последующей работе. К наиболее распространенным видам передач относятся червячные, цилиндрические и конические. Намного реже, но встречаются устройства смешанного типа.

Изготовление зубчатых колес на заказ в России

Изготовление зубчатых колёс на заказ возможно только на профессиональном заводском оборудовании, ведь от качества этой детали зависит жизнеспособность всей системы. Главными требованиям к готовому изделию являются:

  • полное соответствие размерам. Особые требования предъявляются к отверстию, на которое устанавливается вал;
  • точное совпадение формы детали с заданной проектом. И здесь ведущая роль опять же отводится соединительному с валом отверстию. Оно должно быть размещено строго по центру;
  • отсутствие погрешностей при монтаже деталей. После изготовления зубчатых колес по чертежам заказчика их положение относительно друг друга должно полностью совпадать. Любое нарушение геометрии может не вызвать критических изменений в механизме поначалу, но станет причиной его быстрого износа;
  • механическая прочность. Особенно поверхности, так как она будет постоянно испытывать нагрузку трением. Кроме выбора сталей повышенной твердости с максимально однородной структурой в качестве дополнительной меры упрочения на производствах используют закалку.

Изготовление зубчатых колес по чертежам заказчика

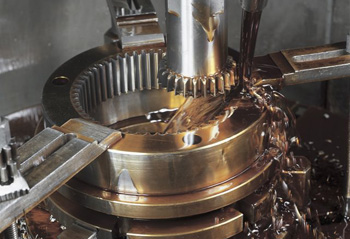

изготовление зубчатых колес выполняют долблением, фрезеровкой, товарной обработкой и другими способами
изготовление зубчатых колес выполняют долблением, фрезеровкой, товарной обработкой и другими способами

Обязательное условие изготовления зубчатых колёс - наличие чертежа. Это не только упрощает работу, но и позволяет получить изделие, соответствующее всем вышеперечисленным требованиям.

Одним из ведущих параметров при разработке проекта становится диаметр посадочного отверстия. Его величины задаются стандартами. Они зависят от передаваемых деталью усилий и от ее габаритов.

В отличие от этого показателя размеры шпоночных отверстий могут варьироваться: чем выше нагрузка, тем больше они должны быть.

На эксплуатационные характеристики изделия и механизма в целом влияет точность модуля - одной из основных величин для зубчатого колеса. Это тоже стандартизированный параметр, который рассчитывается по конкретной формуле с учетом числа зубьев, их шага, диаметров нескольких окружностей (основной, делительной, а также окружностей впадин и вершин темного колеса). Имеет значение при расчетах и высота зубьев шестерни.

Если заказчик приходит на производство зубчатых колес с уже разработанными документами, это намного облегчает задачу специалистам, а ему сокращает сроки ожидания. Но даже если чертежей нет или деталь вообще необходимо изготовить по образцу, это не станет препятствие для опытных предприятий, в том числе и для нас.

Особенности производства зубчатых колёс

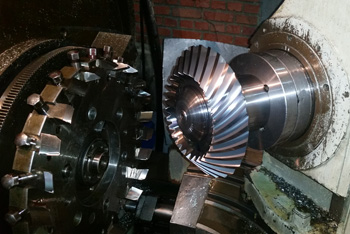

изготовление зубчатых колес с внутренними зубьями
изготовление зубчатых колес с внутренними зубьями

Практические работы по изготовлению зубчатых колес на заказ можно разделить на два этапа: черновой и основной. Черновой - первичные операции над заготовкой, которые проводятся до нарезания зубьев. Заготовки обычно выпускают штамповочным способом. Перед обработкой они обязательно проходят процедуру нормализацию, цель которой - увеличить ее эксплуатационные возможности.

Далее заготовка попадает в токарную рабочую зону, где приобретает необходимые очертания и на ней вытачивается фаска. Затем ее ждет еще одна нормализация. После этого производство вступает во вторую фазу - основную, связанную с нарезанием зубьев и последующей обработкой.

Операция выполняется на зубофрезерных станках - автоматических или полуавтоматических. По сути она тоже является черновой: в местах реза могут появиться заусенцы и прочие погрешности. Но эти «неприятности» легко устраняются благодаря последующей слесарной обработке.

Однако и на этом изготовление зубчатых колес по чертежам заказчика не заканчивается. Деталь проходит еще одну, третью по счету, температурную обработку - уже на установке ТВЧ. Главная задача - повысить прочность поверхности. Финишной стадией работ становятся шлифование поверхности всего изделия и как частная операция - шлифование зубьев.

Материалы для изготовления зубчатых колес

Самым распространенным сырьем для производства этих деталей считаются углеродистые и легированные стали. Предпочтительнее первые, потому что они намного легче и качественнее прокаливаются и в меньшей степени подвержены деформации. Главная задача обработки - не только получить зубчатое колесо высокого качества, но и снять возникающие в процессе механообработки внутренние напряжения. Именно на это и ориентировано термическое воздействие.

Точное изготовление зубчатых колес на заказ

В нашем каталоге металлообработки вы сможете заказать изготовление зубчатых колес, рассчитанных на любой тип передачи и предназначенных для механизмов всех размеров и назначения. Благодаря мощности оборудования предприятий, оперативности их работы и развитой системе логистики мы готовы выполнить заказ в любой точке страны. Заполните заявку онлайн - и она поступит в обработку прямо сейчас. Обращайтесь!

Вид изделия Стоимость
Колесо гильотины от 10000
Колесо коническое  от 12000
Колесо косозубое  от 14000
Колесо червячное  от 20000
Колесо двойное  от 25000
Колесо с круговым зубом  от 20000
Изготовление по чертежу  по договоренности
Изготовление по образцу  по договоренности
