Изготовление шестерен для тракторов

Для тракторной техники, работающей в условиях постоянных ударных нагрузок и высокого крутящего момента, применяют специфические легированные стали.

Чаще всего это хромомарганцевые и хромоникелевые сплавы с добавлением титана, такие как 20ХГТ, 25ХГТ или 18ХГТ. Эти марки стали относятся к категории цементуемых. После специальной химико-термической обработки они позволяют получить уникальное сочетание свойств: чрезвычайно твердый поверхностный слой и вязкую, пластичную сердцевину. Это критически важно именно для трактора, так как при наезде на препятствие или резком включении сцепления под нагрузкой зубья шестерни не должны скалываться.

Использование простых углеродистых сталей типа сталь 45 без надлежащего легирования в трансмиссиях тяжелой техники недопустимо, так как это приведет к быстрому выкрашиванию металла или полному разрушению узла в разгар сезонных полевых работ.

Процесс воссоздания детали по изношенному образцу начинается с тщательной дефектовки и очистки предоставленной детали. Инженеры используют высокоточные измерительные инструменты и координатно-измерительные машины для снятия ключевых параметров: модуля зуба, угла наклона, диаметра впадин и выступов. Если зубья сильно повреждены, выполняется расчет исходной геометрии на основе межосевого расстояния и параметров сопряженной шестерни.

Важный этап - определение химического состава оригинального металла с помощью спектрального анализа, что позволяет подобрать максимально точный аналог российской стали. После этого создается электронная 3D-модель, которая служит основой для написания программы для станков с ЧПУ.

Такой подход гарантирует, что новая деталь идеально совпадет с ответными частями механизма, выпущенного несколько десятилетий назад, и обеспечит корректную работу всей трансмиссии без посторонних шумов.

Зубошлифование - финишная операция, которая устраняет микроскопические деформации, возникшие после закалки металла. Для тракторных шестерен это важно из-за специфики их эксплуатации на низких передачах с огромным усилием.

Шероховатая поверхность после обычной нарезки имеет микрогребни, которые при работе становятся очагами концентрации напряжений. В результате в этих точках начинаются преждевременный износ и выкрашивание. Шлифовка до зеркального блеска обеспечивает плотное и равномерное пятно контакта по всей ширине зуба. Это значительно снижает уровень вибрации и тепловыделение в картере моста или коробки передач.

В конечном итоге качественно отшлифованная шестерня служит в два или три раза дольше, чем деталь без финишной обработки. Это позволяет избегать дорогостоящих простоев техники в самый ответственный период - например, весеннего сева или уборки урожая.

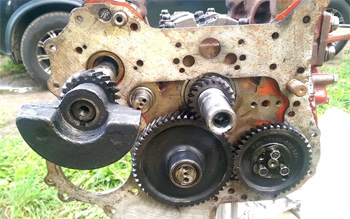

Большинство шестерен тракторной трансмиссии подвижны или жестко фиксируются на валах с помощью шлицевых соединений. Для формирования внутренних шлицов чаще всего применяется метод протягивания или долбления.

Протягивание на специальных станках - наиболее производительный и точный способ при серийном производстве. Через отверстие в заготовке с огромным усилием протаскивается многолезвийный инструмент, который за один проход формирует полный профиль всех шлицов.

Если же заказ индивидуальный или деталь имеет глухое отверстие, используется метод долбления на вертикально-долбежных станках. Этот процесс более длительный, но позволяет работать с деталями сложной конфигурации.

Точность исполнения шлицевого соединения напрямую влияет на отсутствие люфтов и биений вала, что крайне важно для сохранности подшипниковых узлов и предотвращения самопроизвольного выключения передач под нагрузкой.

Да, современные металлургические стандарты позволяют подобрать отечественные аналоги сталей. По своим эксплуатационным характеристикам эти материалы не уступают, а иногда и превосходят материалы оригинальных запчастей John Deere, Case или New Holland.

Основная задача при импортозамещении заключается не только в повторении геометрии, но и в точном соблюдении режимов термообработки. Зарубежные производители часто используют глубокую цементацию в сочетании со специфическими присадками в сталь. Российские заводы применяют стали типа 20ХН3А или 12ХН3А, которые после правильной закалки и отпуска обеспечивают необходимую усталостную прочность.

Изготовление таких деталей на заказ обходится значительно дешевле покупки оригинала через параллельный импорт. А отсутствие логистических цепочек сокращает время ожидания запчасти с нескольких месяцев до двух или трех недель, что жизненно важно для агробизнеса.

Конические шестерни с круговым зубом - одни из самых сложных элементов в конструкции трактора. Они используются в главных передачах ведущих мостов для изменения направления вращения и увеличения крутящего момента.

Трудность заключается в необходимости использования специальных зуборезных станков и сложного расчета траектории движения резца. Круговой зуб обеспечивает постепенный вход в зацепление и большую площадь контакта, что позволяет выдерживать чудовищные нагрузки без поломки. Но малейшая ошибка в угле конуса или форме зуба приведет к тому, что передача будет греться и быстро выйдет из строя.

После нарезки такие шестерни проходят обязательную процедуру притирки в паре, поэтому их рекомендуется заказывать и менять только комплектом. Это гарантирует бесшумность работы моста и равномерное распределение давления по всей поверхности зацепления.

Цементация - процесс насыщения поверхностного слоя стали углеродом в специальных печах. Для тракторных шестерен этот этап обязателен, так как обычная объемная закалка делает металл слишком хрупким для ударных нагрузок.

Во время цементации, которая может длиться более 10 часов, углерод проникает вглубь металла на глубину до 2 мм. Последующая закалка делает этот слой твердым как стекло, в то время как внутренняя часть зуба остается мягкой и способной пружинить при ударах. Это создает идеальный баланс: поверхность успешно противостоит истиранию от трения, а сама шестерня не раскалывается при резких рывках трактора с тяжелым плугом или прицепом.

Контроль глубины цементованного слоя является важнейшей частью технической проверки качества, так как слишком тонкий слой быстро продавится, а слишком толстый лишит деталь необходимой вязкости.

Приобретение подержанных шестерен для трактора с развалов или со старой техники сопряжено с огромными рисками скрытых дефектов. Металл в процессе многолетней эксплуатации накапливает усталостные напряжения. Визуально деталь может выглядеть исправной, но внутри могут существовать микротрещины, которые приведут к моментальному разрушению зуба под нагрузкой. Кроме того, на разборках невозможно проверить остаточную твердость поверхности и состояние цементованного слоя.

Изготовление новой шестерни на заказ по образцу дает гарантию использования свежего металла с известными характеристиками и соблюдения всех этапов современной термообработки. Новое изделие не имеет «памяти» нагрузок и обладает полным ресурсом работы.

В долгосрочной перспективе заказ новой детали обходится дешевле, так как риск повторного разбора сложной коробки передач из-за поломки старой шестерни практически исключается.

Связь между качеством шестерен и расходом топлива прямая и существенная. Если зубчатые передачи изготовлены с низким классом точности или имеют погрешности в профиле зуба, в зацеплении возникают повышенные силы трения. Часть энергии двигателя тратится не на движение машины, а на преодоление этого сопротивления и на нагрев масла в картере. Кроме того, неточные шестерни вызывают вибрации, которые передаются на другие узлы трансмиссии, увеличивая общие потери мощности.

Качественно изготовленные и отшлифованные детали обеспечивают максимально возможный КПД трансмиссии. Это позволяет трактору выполнять те же объемы работ при меньших оборотах двигателя, что в масштабах агрофирмы дает ощутимую экономию горюче-смазочных материалов.

Инвестиции в высокоточное производство деталей окупаются за счет снижения эксплуатационных затрат в течение всего сезона.

На современных производствах система контроля качества шестерен для тракторов включает несколько обязательных этапов. Сначала проводится ультразвуковая или магнитная дефектоскопия заготовок для выявления скрытых пустот или раковин в литье и поковках. После механической обработки и закалки обязательно проверяется твердость по методу Роквелла или Виккерса в нескольких точках зуба.

Важнейший тест - проверка на контрольно-обкатных станках, где шестерня вращается в паре с эталонным колесом. Это позволяет замерить уровень шума и визуализировать пятно контакта с помощью специальной краски. Если пятно смещено к краю, деталь отправляется на доработку, так как в реальных условиях это вызвало бы скол. На финальном этапе проводится электронное сканирование геометрии на соответствие чертежу.

Только после успешного прохождения всех тестов деталь маркируется и передается заказчику с паспортом качества.

Горячая объемная штамповка часто применяется для производства заготовок шестерен при серийных заказах. В отличие от нарезки из обычного круглого проката при штамповке волокна металла перераспределяются и повторяют контуры будущей детали. Это создает так называемую благоприятную макроструктуру, которая значительно повышает прочность зубьев на изгиб. Металл становится более плотным, исчезает пористость, характерная для литья.

Хотя этот метод требует изготовления дорогостоящей оснастки в виде штампов, он экономически оправдан при выпуске партий от пятидесяти единиц и выше. Детали, полученные таким способом, способны выдерживать на тридцать процентов больше циклов нагрузки, чем аналогичные изделия, просто выточенные из цельного куска стали.

Для тракторов, работающих в режиме экстремальной эксплуатации, использование штампованных заготовок является лучшим решением для обеспечения максимальной надежности.

Тракторные запчасти часто заказываются впрок, поэтому они могут храниться на складах месяцами. Поскольку шестерни изготавливают из сталей, склонных к окислению, защита поверхности имеет первостепенное значение. После финальной очистки и контроля детали должны быть покрыты слоем консервационной смазки или специального ингибированного состава.

Важно помнить, что обычное моторное масло стекает с поверхности и не обеспечивает долговременной защиты. Идеальный вариант - упаковка в ингибированную бумагу или вакуумную пленку, которая предотвращает доступ влаги к металлу. Коррозия даже глубиной в несколько микрон на рабочей поверхности зуба может стать причиной быстрого разрушения детали после установки, так как ржавчина сработает как абразив.

Перед монтажом консервационный слой необходимо тщательно удалить с помощью растворителей, чтобы он не смешался с рабочим маслом в трансмиссии и не забил масляные каналы или фильтры.
