Производство фланцевых заготовок

Припуск - слой металла, который намеренно оставляют на поверхности заготовки для последующего удаления в процессе токарной или фрезерной обработки. Его величина зависит от метода получения полуфабриката: для литых заготовок припуски обычно больше из-за неровностей поверхности, для штамповок - меньше. Главная задача припуска в том, чтобы после снятия чернового слоя на чистовой детали не осталось следов литейной корки, окалины или поверхностных микротрещин.

При профессиональном проектировании заготовок инженеры рассчитывают минимально необходимый припуск, который позволяет добиться требуемого класса чистоты поверхности и точности размеров, избегая при этом избыточного расхода дорогостоящего металла и лишних затрат времени на резание.

Поковка получается методом пластической деформации, при которой структура металла уплотняется, а зерно измельчается. В процессе ковки или штамповки волокна стали перераспределяются и начинают повторять контуры будущего фланца, что значительно повышает ударную вязкость и сопротивляемость разрыву. Литая заготовка имеет кристаллическую структуру, которая может содержать скрытые неоднородности или остаточные напряжения.

Поковки характеризуются полным отсутствием внутренних пустот и газовых раковин, что критично для фланцев, работающих в системах высокого давления. Изготовление заготовок методом ковки гарантирует монолитность изделия, обеспечивая надежность крепежного узла при резких перепадах температур и механических нагрузках на трубопровод.

Центробежное электрошлаковое литье (ЦЭШЛ) совмещает в себе процесс переплава и формообразования детали во вращающейся форме.

Во время плавки металл проходит через слой активного шлака, который очищает сталь от вредных примесей, таких как сера и фосфор, а также удаляет неметаллические включения. Центробежная сила при вращении формы дополнительно уплотняет расплав, вытесняя более легкие газовые пузырьки к центру заготовки, который впоследствии удаляется при расточке отверстия. В результате получаются фланцевые заготовки с чистотой и плотностью металла, сопоставимой с высококачественным прокатом.

Данная технология позволяет выпускать ответственные детали для атомной энергетики и химической промышленности, исключая риск протечек через микропоры в корпусе фланца.

Входной контроль химического состава - обязательный этап производства, гарантирующий соответствие заготовки проектной марке стали. С помощью портативных или стационарных спектрометров лаборатория проверяет процентное содержание углерода и легирующих элементов, таких как хром, никель или марганец. Даже небольшое отклонение в составе может сделать невозможной правильную закалку или привести к хрупкости металла на морозе.

Анализ позволяет исключить пересортицу на складе и подтвердить, что заготовка из стали 09Г2С действительно обладает заявленной хладостойкостью, а нержавеющая сталь сохранит свои антикоррозийные свойства. Результаты спектрального анализа фиксируются в сертификате на партию заготовок, что служит юридическим подтверждением качества для конечного заказчика.

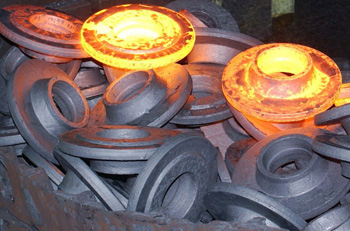

Горячая объемная штамповка - наиболее производительный метод получения фланцевых заготовок при объемах от нескольких сотен единиц. Использование специальных стальных штампов позволяет получать детали, форма которых максимально приближена к чертежу готового фланца. Это минимизирует объем последующей механической обработки и значительно сокращает количество стружки, уходящей в отходы.

Штампованные заготовки отличаются высокой геометрической повторяемостью, что критично для настройки автоматических линий с ЧПУ. Хотя изготовление самого штампа требует значительных первоначальных вложений, себестоимость каждой последующей заготовки в большой серии оказывается ниже, чем при использовании других методов, при сохранении превосходных прочностных характеристик металла.

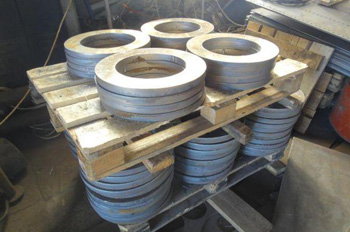

Производство заготовок из толстолистового проката методом плазменной, лазерной или гидроабразивной резки оправдано для плоских приварных фланцев. Главное достоинство метода - высокая скорость подготовки полуфабрикатов без затрат на изготовление литейных форм или кузнечных штампов.

Листовая сталь в процессе производства на комбинате проходит многократную прокатку, что обеспечивает ей плотную структуру и равномерную толщину. Но такие заготовки имеют направленную анизотропию свойств: прочность вдоль волокон проката и поперек может незначительно отличаться.

При изготовлении заготовок из листа на станках с ЧПУ можно оперативно выпускать нестандартные типоразмеры по цифровым моделям. Этот метод идеален для срочных заказов и производства уникальных фланцев больших диаметров для резервуаров и нестандартного оборудования.

Коэффициент использования металла (КИМ) отражает эффективность технологического процесса и показывает отношение массы готового фланца к массе исходной заготовки. Чем выше КИМ, тем меньше металла уходит в стружку при токарной обработке.

Литейные и штамповочные технологии обеспечивают высокий КИМ (до 0.8–0.9), так как заготовка точно повторяет сложный контур изделия. При вытачивании фланца из цельного круга или квадрата КИМ может быть крайне низким (0.3–0.5), что ведет к значительному удорожанию продукции.

При производстве фланцевых заготовок на заказ инженеры стремятся подобрать метод получения полуфабриката так, чтобы минимизировать материальные потери. Это особенно важно при работе с дорогими нержавеющими и жаропрочными сталями, где стоимость отходов существенно влияет на конечную цену изделия.

Ультразвуковая дефектоскопия позволяет обнаружить скрытые внутренние дефекты в теле заготовки, которые невозможно выявить визуально. В процессе УЗК через металл пропускают высокочастотные звуковые волны, которые отражаются от любых неоднородностей: трещин, газовых полостей или зон расслоения. Для фланцевых заготовок большого диаметра или деталей, предназначенных для работы под экстремальным давлением, такой контроль является обязательным.

Обнаружение дефекта на стадии заготовки позволяет избежать затрат на дорогую механическую обработку заведомо бракованной детали. Наличие протокола УЗК гарантирует стопроцентную надежность структуры металла, что важно для безопасности эксплуатации трубопроводов на опасных производственных объектах и в энергетике.

Перед поступлением в цех механической обработки заготовки часто проходят процедуру отжига или нормализации. Это необходимо для выравнивания структуры металла и снижения его твердости после ковки или литья.

В процессе нормализации снимаются внутренние напряжения, сталь становится более однородной и пластичной. Это значительно облегчает работу режущего инструмента на станках с ЧПУ: стружка ломается правильно, не образуется задиров на поверхности, а ресурс резцов увеличивается. Кроме того, предварительная термообработка гарантирует, что заготовку не «поведет» после снятия верхнего слоя металла.

Профессиональный подход к подготовке заготовок позволяет добиться идеальной точности размеров и высокого класса чистоты зеркала фланца при минимальных затратах времени на мехобработку.

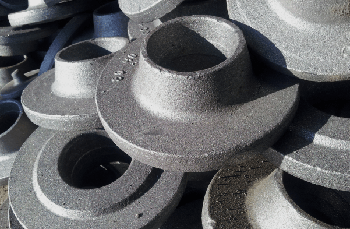

Воротниковые фланцы имеют сложную конфигурацию с выступающей конусной частью (юбкой), что требует особого подхода при производстве заготовок. Получить такую форму методом простой резки из листа невозможно. Основные методы обработки - горячая штамповка в закрытых матрицах или свободная ковка на оправке. Заготовка должна иметь достаточный объем металла для формирования массивного воротника и тонкого диска за один цикл деформации.

При изготовлении на заказ мастера следят за тем, чтобы в месте перехода конуса в диск не возникло зон перенапряжения или складок металла (закатов). Качественная заготовка воротникового фланца обеспечивает равномерную толщину стенок юбки после обточки, что является залогом надежности стыкового сварного шва при монтаже трубопровода.

Литье в металлические формы (кокиль) позволяет получать заготовки с более высокой точностью и гладкой поверхностью по сравнению с литьем в землю. Тем не менее после извлечения из формы заготовки требуют обязательной очистки.

С их поверхности удаляют остатки литников и прибылей, а также зачищаются места разъема формы. Важное требование - отсутствие пригара: частиц формовочной смеси, вплавленных в металл, так как они могут моментально затупить дорогостоящий инструмент при токарной обработке. На производстве заготовки проходят дробеметную или пескоструйную обработку для удаления окалины и выявления возможных поверхностных раковин.

Только чистая и дефектоскопированная литая заготовка допускается к следующему этапу производства, что гарантирует высокое качество финишных уплотнительных поверхностей фланца.

Да, изготовление заготовок по индивидуальным размерам заказчика востребовано при ремонте уникального оборудования или монтаже экспериментальных установок. В этом случае вместо дорогостоящей штамповки чаще применяют методы свободной ковки или центробежного литья, которые не требуют изготовления специфической оснастки. Также заготовки могут быть получены методом газовой или гидроабразивной резки из плиты нужной толщины.

При проектировании нестандартных заготовок инженеры учитывают не только геометрию, но и требования к механическим свойствам стали под конкретные условия эксплуатации. Заказ индивидуальных заготовок позволяет избежать долгого ожидания стандартных позиций, если они не подходят по размерам, и обеспечивает идеальную совместимость фланцевого узла с ответными деталями механизма.

Каждая отгружаемая партия фланцевых заготовок сопровождается паспортом изделия и сертификатом на металл. В документах обязательно фиксируют номер плавки, результаты химического анализа и данные механических испытаний (предел прочности, текучесть, твердость). Если заготовки проходили термическую обработку, указывается ее режим и достигнутые показатели структуры. Для ответственных деталей прилагаются акты неразрушающего контроля (УЗК).

Эта информация критически важна для предприятия, которое будет проводить финальную механическую обработку, так как она определяет выбор режимов резания и гарантирует безопасность конечного продукта. Полная прослеживаемость от плавки стали до конкретной заготовки является стандартом качества в современном машиностроении, обеспечивая уверенность в надежности каждого элемента трубопроводной системы.
