Изготовление шкворней

Для изготовления шкворней, работающих в условиях экстремальных нагрузок, нужны высококачественные легированные стали. Чаще всего выбор падает на сталь марок 40Х или 45, которая после соответствующей термообработки приобретает необходимый баланс прочности и пластичности. Для спецтехники и тяжелых самосвалов типа КамАЗ или МАЗ нередко используют более износостойкие стали 20Х или 12ХН3А.

Ключевое требование к металлу заключается в его способности сопротивляться усталостным разрушениям и ударным воздействиям. При использовании цементуемых сталей поверхность насыщается углеродом на глубину до двух миллиметров, что позволяет получить очень твердый наружный слой. Внутренняя же часть шкворня остается относительно мягкой и вязкой, благодаря чему деталь не лопается при резких ударах колеса о дорожные препятствия.

Правильный подбор марки стали гарантирует, что узел выдержит многотонный вес машины даже в условиях сурового климата и бездорожья.

Закалка токами высокой частоты - важнейший этап производства, обеспечивающий шкворню исключительную поверхностную твердость. Суть метода заключается в мгновенном нагреве только внешнего слоя металла под воздействием электромагнитного поля с последующим резким охлаждением. Это позволяет достичь твердости поверхности в диапазоне 50–60 единиц по шкале Роквелла.

Такая «броня» успешно противостоит трению во втулках и предотвращает появление задиров и глубоких царапин. При этом сердцевина шкворня не подвергается закалке и сохраняет первоначальную вязкость. Если закалить деталь целиком насквозь, она станет хрупкой как стекло и сломается при первом же попадании колеса в яму.

Технология ТВЧ позволяет точно контролировать глубину закаленного слоя, что делает шкворень долговечным и безопасным. Именно такая обработка превращает обычный стальной стержень в ответственную деталь подвески, способную работать годами под колоссальным давлением.

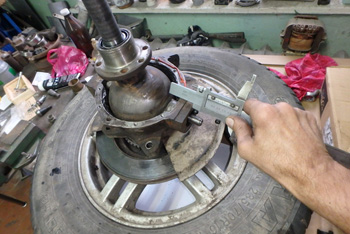

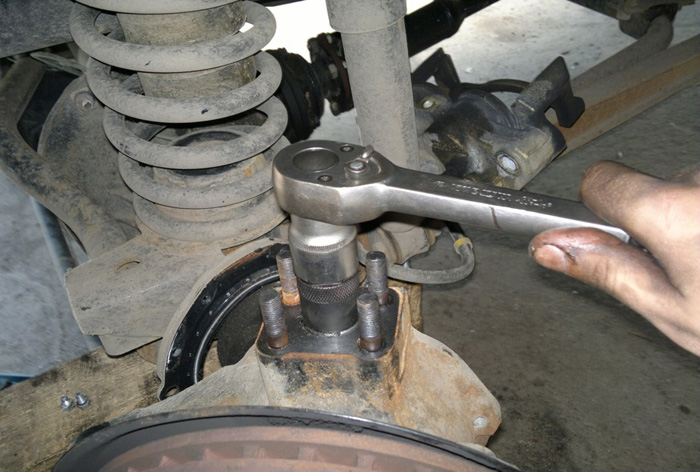

Определить критический износ шкворня можно с помощью замера люфтов в поворотном кулаке. Для этого переднюю ось транспортного средства вывешивают на домкратах, чтобы колеса не касались земли. Затем при помощи монтировки или специального рычага мастер прикладывает усилие к колесу в вертикальной и горизонтальной плоскостях. Наличие свободного хода или характерного стука прямо указывает на износ шкворня или его втулок.

Более точная диагностика проводится с помощью стрелочного индикатора, который крепится к балке моста и измеряет отклонение поворотного кулака в миллиметрах. Если люфт превышает значения, установленные заводом-изготовителем, эксплуатация машины становится опасной. Чрезмерный зазор приводит к вибрациям руля, быстрому износу протектора шин и потере курсовой устойчивости.

Своевременное обнаружение люфта позволяет вовремя заказать изготовление новых деталей и избежать дорогостоящей замены всей балки переднего моста или кулака.

Шкворень работает в условиях постоянного трения скольжения, поэтому бесперебойная подача смазки в зону контакта жизненно важна. На теле детали при изготовлении нарезают специальные винтовые или кольцевые канавки. Они служат магистралями, по которым густая смазка распределяется по всей поверхности втулки. Без этих каналов масло просто не сможет проникнуть в плотно подогнанное соединение под нагрузкой.

Отсутствие смазки приводит к сухому трению, мгновенному перегреву металла и его спеканию с втулкой. Это явление называют заклиниванием шкворня, что делает поворот колес физически невозможным.

При производстве шкворней на заказ важно точно соблюдать геометрию и глубину каналов, чтобы они не становились концентраторами напряжений и не ослабляли конструкцию. Регулярное шприцевание узла через пресс-масленки позволяет вымывать из зоны трения песок и продукты износа, значительно продлевая ресурс всей системы поворота.

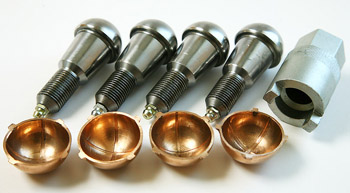

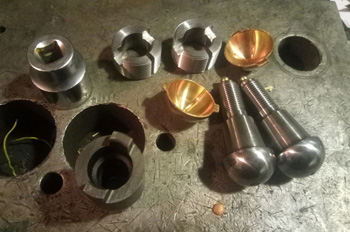

Шкворень всегда работает в паре с опорными втулками, которые запрессовываются в поворотный кулак. Использование бронзы или латуни для их изготовления продиктовано антифрикционными свойствами этих сплавов.

Бронза значительно мягче стали, из которой сделан сам шкворень, поэтому в процессе трения изнашивается именно втулка, а не дорогостоящая ось. Это делает ремонт узла более экономным: проще и дешевле заменить расходные втулки, чем изготавливать новый шкворень.

Кроме того, бронза обладает уникальной способностью удерживать частицы смазки в своих порах и эффективно отводить тепло из зоны контакта. В случае кратковременного масляного голодания бронзовая втулка предотвращает заклинивание узла, обеспечивая безопасное завершение маневра.

При заказе комплекта для ремонта важно, чтобы втулки были изготовлены из качественного литейного сплава с точным соблюдением посадочных допусков, иначе узел будет работать с перекосом.

Шкворень - прецизионная деталь, поэтому допуски на его изготовление измеряются в микронных величинах. Посадочный диаметр обычно выполняется по квалитету точности h6 или h7. Это необходимо для обеспечения плотной посадки во втулки с минимально возможным зазором, который требуется только для формирования масляной пленки.

Отклонение от цилиндричности или наличие конусности по всей длине стержня не должно превышать нескольких тысячных долей миллиметра. Малейшая погрешность приведет к тому, что нагрузка будет распределяться неравномерно, вызывая локальный перегрев и быстрый износ одной из сторон втулки.

Для достижения такой точности на финальном этапе производства используется круглошлифовальное оборудование с постоянным охлаждением зоны обработки. Контроль размеров осуществляется с помощью высокоточных микрометров или электронных измерительных систем, что гарантирует идеальную совместимость детали с ответными частями подвески.

Производство деталей для старинной техники по изношенному образцу - сложная, но выполнимая задача. Процесс начинается с восстановления чертежа на основе сохранившихся фрагментов оригинальной детали. Инженеры учитывают не только геометрические размеры, но и конструктивные особенности старых марок сталей, подбирая современные аналоги с улучшенными свойствами. При отсутствии точных данных о твердости оригинала проводится химический анализ металла.

Изготовление шкворня по образцу позволяет вернуть к жизни уникальные машины, запчасти для которых давно не выпускают заводы. Особое внимание уделяется подгонке под посадочные места в балке моста, которые за десятилетия эксплуатации могли изменить свою геометрию. В таких случаях шкворень изготавливается с ремонтным увеличением диаметра, что позволяет восстановить работоспособность узла без замены крупных узлов подвески. Это незаменимая услуга для коллекционеров и реставрационных мастерских.

Главный враг шкворневого соединения - отсутствие регулярного обслуживания и некачественная смазка. Когда в зазор между шкворнем и втулкой попадает вода и дорожная соль, начинается процесс коррозии, который быстро разрушает зеркальную поверхность металла. Образовавшаяся ржавчина работает как абразив, стирая металл и увеличивая люфт.

Другой причиной поломки становятся ударные перегрузки при езде по глубоким выбоинам на высокой скорости. В таких случаях на теле шкворня могут появиться микротрещины, которые со временем приводят к его полному излому.

Преждевременный выход из строя возможен из-за ошибок при монтаже, когда деталь забивают тяжелым молотком вместо использования пресса. Это вызывает деформацию торца и нарушение центровки, что ведет к неравномерному распределению давления.

Использование качественных деталей от проверенных производителей в сочетании с регулярным шприцеванием узла позволяет полностью исключить риск таких поломок.

Несмотря на повсеместное использование шаровых опор в легковых авто, шкворневая система остается стандартом для тяжелых грузовиков и спецтехники. Ее главное преимущество в колоссальной несущей способности шкворня.

Цилиндрическая поверхность этой детали имеет гораздо большую площадь контакта, чем сфера шарового пальца, что позволяет распределять огромный вес груженой машины на большую поверхность. Это делает узел практически неубиваемым в условиях жесткой эксплуатации.

Шкворень гораздо лучше сопротивляется боковым ударам и скручивающим моментам, возникающим при повороте колес многотонного тягача. Конструкция шкворневого узла предельно проста и ремонтопригодна: в большинстве случаев достаточно заменить втулки и сам шкворень, чтобы вернуть подвеске первоначальную жесткость.

Для машин, работающих в карьерах, на стройках или в условиях Крайнего Севера, альтернативы надежному стальному шкворню просто не существует.

Шероховатость поверхности шкворня напрямую определяет ресурс сопрягаемых с ним бронзовых втулок. После процесса шлифования деталь проходит стадию суперфиниширования или полировки до зеркального блеска.

Даже невидимые глазу микрогребни металла после грубой обработки могут работать как фреза, срезая мягкий слой бронзы при каждом повороте руля. Гладкая поверхность обеспечивает идеальное скольжение и минимальный коэффициент трения. Кроме того, на полированном металле масляная пленка удерживается более равномерно, создавая гидродинамический клин между деталями. Это предотвращает возникновение прямого контакта металла с металлом даже при пиковых нагрузках.

Качественная отделка поверхности снижает усилие на рулевом колесе и предотвращает перегрев узла, что критически важно для сохранения геометрии посадочных мест. Инвестиции в высокую чистоту обработки окупаются многократным увеличением межсервисного интервала обслуживания подвески.

ГОСТ 12017-81 строго регламентирует параметры сцепных шкворней, используемых в автомобильных поездах и прицепах. Но общие требования к качеству изготовления рулевых шкворней также опираются на государственные стандарты в области машиностроения.

Согласно нормативам деталь должна быть изготовлена из сертифицированной стали без внутренних пустот и шлаковых включений. Стандарт определяет допустимые отклонения по длине, диаметру и соосности отдельных участков вала. Важнейшее требование - контроль твердости поверхности и глубины закаленного слоя, который проверяется на контрольных образцах из каждой партии. ГОСТ также требует отсутствия на поверхности шкворня любых острых кромок и заусенцев в местах выхода смазочных каналов.

Соблюдение этих норм гарантирует полную взаимозаменяемость запчастей и их безопасную работу в составе сложных технических систем. Каждая деталь должна иметь маркировку завода и паспорт качества.

Сквозной шкворень - длинный монолитный стержень, который проходит через верхнее и нижнее ушко балки моста. Его изготовление требует использования длинномерных заготовок и токарных станков с большим межцентровым расстоянием. Сквозная конструкция обеспечивает максимальную жесткость и прочность соединения, что идеально для тяжелых зависимых подвесок.

Раздельные шкворни состоят из двух коротких осей, которые устанавливаются сверху и снизу поворотного кулака. Такая схема более сложна в производстве, так как требует обеспечения идеальной соосности двух независимых деталей при монтаже.

Эти детали чаще применяются в независимых подвесках, где необходимо оставить пространство в центре кулака для прохода вала привода колеса. При их изготовлении на заказ мастер должен учитывать, что обе части должны быть идентичны по своим прочностным характеристикам, чтобы износ узла происходил равномерно и не вызывал перекоса всей системы управления.

Профессиональная установка шкворня в балку моста часто выполняется методом криогенной посадки. Для этого шкворень погружают в жидкий азот, где его температура падает до -196 градусов Цельсия.

Согласно законам физики металл при охлаждении сжимается и диаметр детали временно уменьшается на несколько сотых долей миллиметра. Это позволяет вставить шкворень в посадочное отверстие балки практически без усилий, без применения тяжелых прессов или кувалд.

После согревания до комнатной температуры деталь расширяется и образует максимально прочное соединение с натягом, которое невозможно разъединить обычными средствами.

Такой способ монтажа исключает повреждение поверхности шкворня и деформацию самой балки моста. Это гарантирует сохранение заводской точности узла и предотвращает проворачивание шкворня в посадочном месте, что является частой причиной выхода из строя дорогостоящих элементов передней оси грузовых автомобилей.
