Изготовление коушей

Соответствие размера желобка (ручья) диаметру каната - определяющий фактор долговечности всей петли. Согласно техническим регламентам ширина желобка должна быть примерно на 10–20% больше номинального диаметра троса. Это необходимо для того, чтобы канат ложился в углубление свободно, без принудительного сдавливания, но при этом надежно фиксировался боковыми стенками.

Если желобок будет слишком узким, острые края коуша начнут перерезать наружные проволоки каната под нагрузкой. Слишком широкий ручей приведет к сплющиванию сечения троса, что снизит его разрывную прочность.

На производстве при изготовлении коушей по ГОСТ 2224-93 радиус желобка контролируется прецизионными шаблонами. При подборе метиза необходимо проверять, чтобы канат заполнял не более 2/3 глубины ручья, обеспечивая запас места для естественной деформации прядей при натяжении.

Трубчатые коуши представляют собой замкнутую кольцевую конструкцию, которая полностью охватывает петлю каната. Такая форма обеспечивает максимально возможную защиту троса от механических повреждений, истирания и воздействия внешних факторов.

В отличие от обычных каплевидных коушей трубчатые модели исключают риск выскакивания троса из желобка при резких динамических рывках или ослаблении натяжения. Изготовление таких изделий требует применения технологий высокоточной гибки трубных заготовок из нержавеющей или оцинкованной стали.

Трубчатые коуши незаменимы при работе с синтетическими канатами и мягкими стальными тросами в морском такелаже и грузоподъемных системах специального назначения. При использовании трубчатого коуша нужно убедиться, что внутренний диаметр трубки позволяет свободно продеть канат вместе с защитной оболочкой, если она предусмотрена конструкцией.

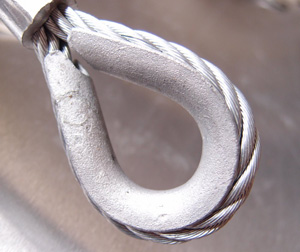

Технология горячего цинкования подразумевает формирование на поверхности стального коуша прочного слоя цинка толщиной до 80 микрон, который проникает в структуру металла. Это покрытие значительно долговечнее гальванического, так как оно устойчиво к сколам и истиранию при постоянном трении троса о желобок. В процессе эксплуатации цинк выступает в роли «жертвенного» анода, защищая сталь даже при наличии глубоких царапин.

Горячеоцинкованные коуши рекомендуются для использования в строительстве и промышленном альпинизме, где такелаж подвергается воздействию атмосферных осадков и механическим ударам. На производстве после цинкования желобки проверяются на отсутствие наплывов цинка, которые могли бы повредить канат.

Перед заправкой троса рекомендуется внимательно осмотреть коуш: наличие на нем острых капель застывшего металла требует их обязательного удаления мелким напильником для сохранности проволок.

Алюминиевые коуши отличаются малым весом и хорошей коррозионной стойкостью, но обладают низкой твердостью и жесткостью по сравнению со стальными аналогами. Под действием высоких нагрузок алюминиевый желобок может деформироваться или «раскрыться», что приведет к перекосу петли и повреждению каната.

В тяжелом грузоподъемном такелаже применение чистого алюминия ограничено. Такие метизы чаще используют в электротехнике для натяжения проводов или в легких декоративных конструкциях. При контакте алюминия со стальным тросом во влажной среде возможна электрохимическая коррозия, разрушающая коуш изнутри.

Если проект требует снижения веса, следует выбирать изделия из высокопрочных алюминиево-магниевых сплавов, прошедших закалку. Для ответственного подъема тяжестей всегда отдавайте предпочтение стальным коушам, так как их предел текучести обеспечивает стабильность формы петли при пиковых нагрузках.

Международный стандарт DIN 6899 разделяет коуши на два типа в зависимости от глубины желобка и массивности конструкции. Тип A представляет собой облегченные коуши с неглубоким ручьем, предназначенные для бытовых нужд и легких тросов. Тип B - усиленные коуши с глубоким желобком, разработанные для промышленного использования и высоких нагрузок.

Изделия типа B обеспечивают лучшую поддержку каната, предотвращая его сплющивание при экстремальном натяжении. Толщина металла у коушей стандарта 6899B значительно выше, что повышает их сопротивляемость деформации «на сжатие» внутри петли.

При заказе такелажа для производственных лебедок и кранов предпочтителен тип B, так как он гарантирует соответствие метиза заявленным коэффициентам запаса прочности.

Монтаж коуша в петлю требует строгого соблюдения последовательности установки зажимов для обеспечения надежности соединения. Канат укладывается в желобок коуша максимально плотно, без зазоров. Первый зажим устанавливается как можно ближе к острому концу коуша, но не вплотную, чтобы не препятствовать естественному выравниванию метиза. Остальные зажимы размещаются на расстоянии 5–6 диаметров троса друг от друга.

Важно, чтобы затягивающая колодка зажима находилась со стороны рабочего (длинного) плеча каната, а U-образный болт — со стороны «хвоста». Недостаточная затяжка приведет к выскальзыванию коуша, а чрезмерная — к повреждению структуры проволок.

После первого нагружения системы обязательна повторная подтяжка гаек на зажимах, так как диаметр троса под весом груза незначительно уменьшается.

Форма коуша спроектирована таким образом, чтобы радиус изгиба троса в петле был максимально плавным. Согласно законам механики чем меньше радиус изгиба каната, тем выше в его наружных проволоках напряжения растяжения, которые снижают общую грузоподъемность системы. Коуш обеспечивает стабильный внутренний радиус, предотвращая образование заломов («колышек») в месте зацепа за крюк.

При производстве коушей геометрия рассчитывается так, чтобы исключить концентрацию напряжений в вершине изделия. Это позволяет тросу работать в режиме чистого растяжения, распределяя давление по всей площади желобка. Применение коуша увеличивает ресурс стального каната в месте крепления в несколько раз.

Ни в коем случае не следует использовать деформированные коуши с измененным радиусом, так как это создает паразитные нагрузки, способные привести к внезапному обрыву троса.

Отечественный стандарт ГОСТ 2224-93 предъявляет жесткие требования к материалам и геометрии коушей, предназначенных для стальных канатов диаметром до 90 мм. Изделия по нему отличаются массивностью и увеличенной глубиной ручья.

Для их производства используют спокойные углеродистые стали марок Ст3сп или Сталь 20, обладающие отличной вязкостью. Процесс изготовления включает горячую штамповку или гибку полосового проката с последующей калибровкой профиля. Важное условие - отсутствие на поверхности острых кромок, плен, трещин и раковин.

Каждый коуш, выпущенный по ГОСТ, должен иметь маркировку с указанием номера, соответствующего диаметру каната. Применение государственных стандартов гарантирует полную совместимость такелажа с российским подъемным оборудованием.

Латунные коуши востребованы в дизайнерских проектах и реставрационных работах благодаря благородному золотистому цвету и долговечности. Металл обладает высокой коррозионной стойкостью и не требует дополнительного окрашивания. Латунь значительно мягче стали, поэтому такие коуши применяются для крепления легких подвесных конструкций, светильников и элементов мебели, где нагрузки невелики.

При изготовлении декоративного такелажа поверхности подвергаются тщательной полировке или химическому патинированию для придания эффекта старины. Важно учитывать, что латунь склонна к наклепу, поэтому при монтаже следует избегать сильных ударов молотком.

Для интерьерных решений, где важна эстетика каждой детали, заказывают латунные коуши с защитным лаковым покрытием. Оно предотвращает естественное потемнение металла и сохраняет его первоначальный блеск на долгие годы.

Одна из распространенных ошибок монтажа - использование коуша меньшего размера, чем требует диаметр каната. В этом случае трос не ложится на дно желобка, а защемляется между его боковыми стенками. Под нагрузкой стенки коуша начинают врезаться в проволоки, перерезая их и провоцируя разрушение троса.

Другая проблема - неправильное натяжение петли перед фиксацией зажимов: трос должен огибать коуш равномерно, без перекручивания прядей. При изготовлении петель на производстве используются специальные оправки, обеспечивающие идеальную посадку. Важно следить, чтобы кончик троса (мертвая зона) был надежно зафиксирован и не создавал перекоса коуша внутри петли.

Правильный подбор пары «коуш-трос» гарантирует, что нагрузка будет восприниматься всем сечением каната, исключая локальные перенапряжения. Коуши с удлиненным носиком идеально подходят для работы с жесткими канатами, так как обеспечивают более плавный вход троса в замок.
