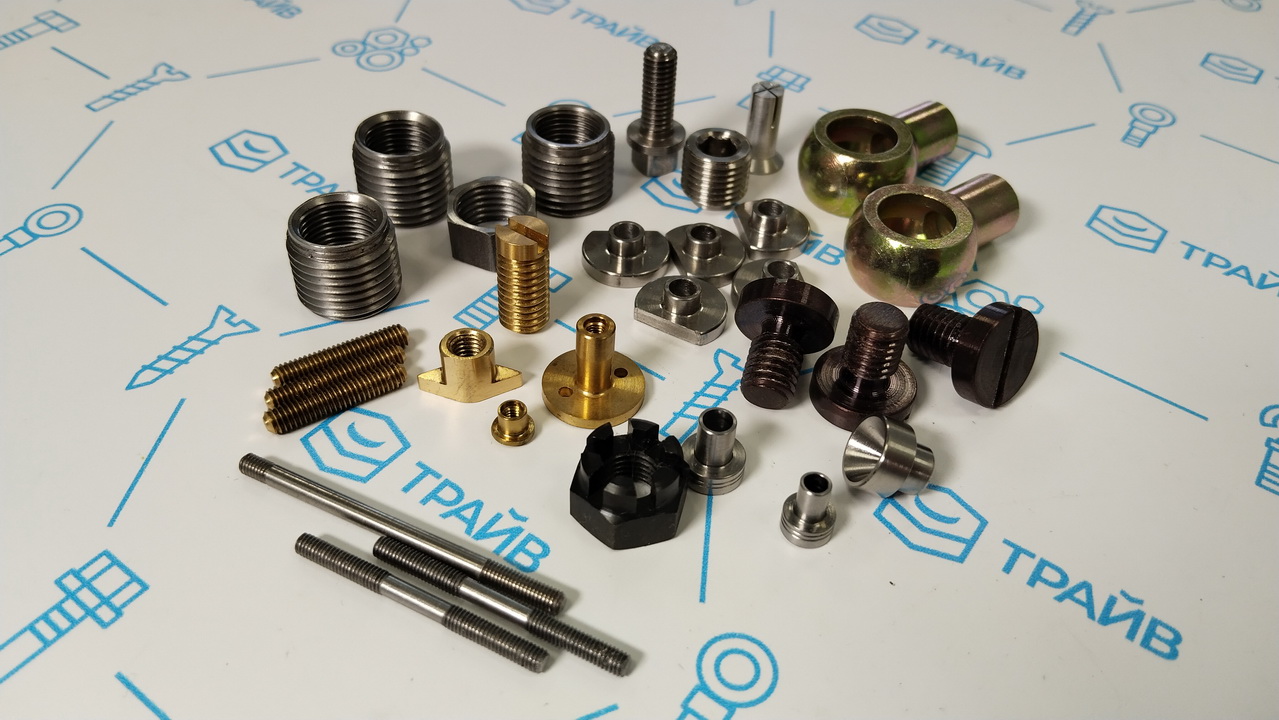

Изготовление крепежа по чертежам заказчика

Класс прочности - ключевая характеристика метизов, определяющая их способность сопротивляться разрыву и деформации. Для изделий из углеродистых сталей этот показатель обозначается двумя цифрами через точку (например, 8.8, 10.9 или 12.9). Первая цифра указывает на 1/100 номинального значения предела прочности на растяжение в МПа, а вторая — на отношение предела текучести к пределу прочности.

Достижение высоких классов прочности (от 8.8 и выше) требует обязательного проведения термической обработки: закалки с последующим отпуском. При производстве изделий по чертежам выбор марки стали должен строго соответствовать требуемому классу прочности: например, сталь 35 позволяет достичь класса 8.8, а для 12.9 необходимо использование легированных сплавов типа 40Х или 30ХГСА. Класс прочности выбирают исходя из расчетных нагрузок на соединение, указанных в проекте металлоконструкции.

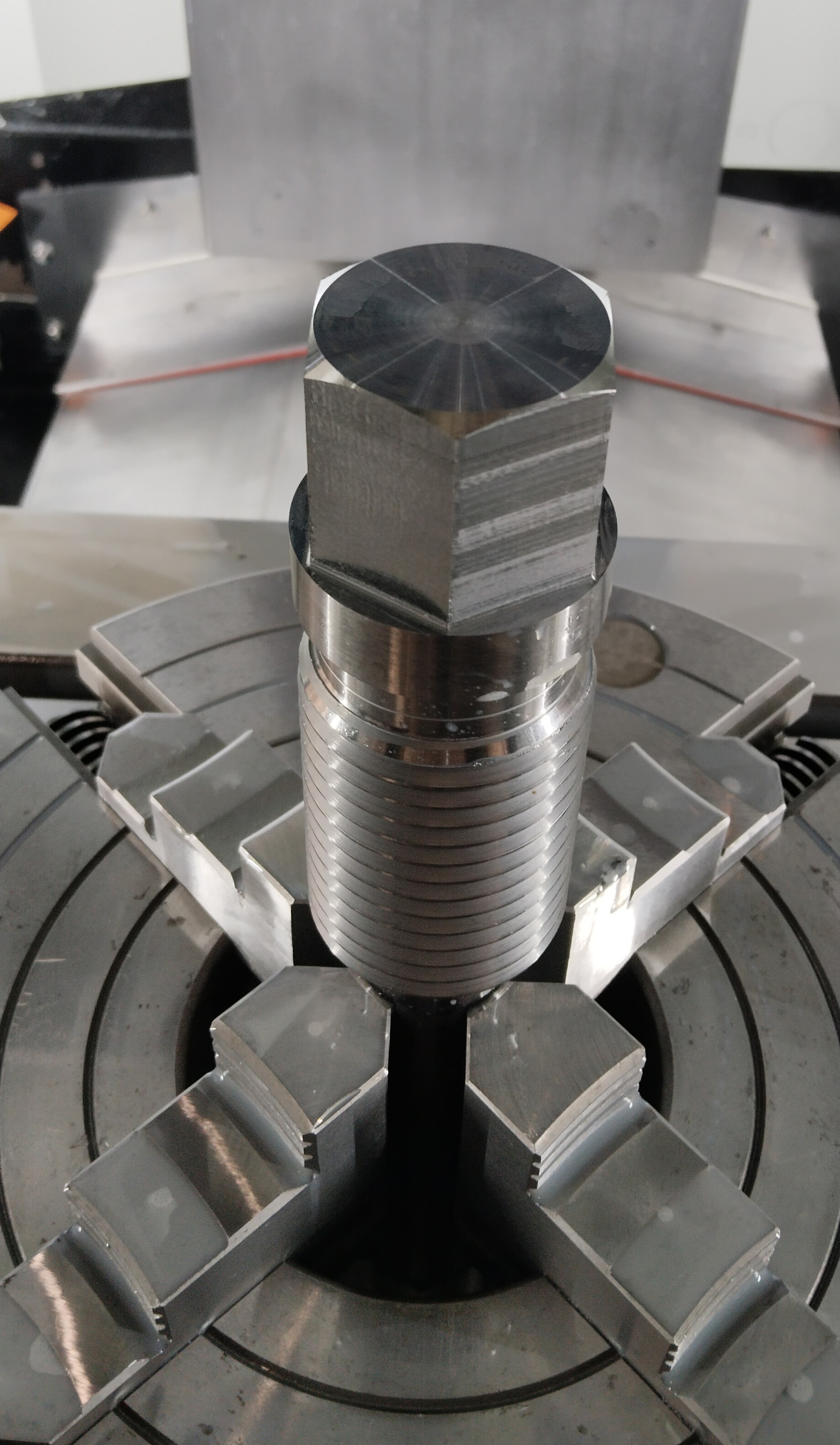

Нарезку резьбы выполняют резцом или метчиком на токарных и фрезерных станках путем снятия стружки. Этот метод идеален для изготовления нестандартных изделий в единичных экземплярах или малых партиях, так как не требует дорогостоящей оснастки.

Накатка резьбы осуществляется методом пластической деформации заготовки между вращающимися роликами или плоскими плашками. При ней волокна металла не перерезаются, а сминаются, повторяя профиль резьбы, что повышает её прочность на 20–30% и улучшает чистоту поверхности. Накатка - основой способ в массовом серийном производстве, так как обеспечивает высочайшую скорость работы и экономию материала.

Для ответственных узлов, работающих под действием вибраций, предпочтительнее заказывать изделия с накатной резьбой из-за её повышенной усталостной выносливости.

Точность резьбы регламентируется системой допусков. Наиболее распространены для общего машиностроения класс 6g для наружной резьбы и 6H - для внутренней. Если в чертеже заказчика указаны повышенные требования (например, класс 4h), это требует применения прецизионного шлифовального оборудования и специального мерительного инструмента.

Точность шага и угла профиля определяет площадь пятна контакта в соединении, что напрямую влияет на надежность фиксации и равномерность распределения нагрузки по виткам. Малейшее отклонение может привести к самопроизвольному отвинчиванию или закусыванию деталей при сборке.

При проектировании нестандартного крепежа нужно указывать поле допуска, так как это определяет выбор технологии обработки и итоговую стоимость изготовления прецизионного узла.

Для эксплуатации изделий в условиях высокой влажности, контакта с химикатами или морской водой применяются коррозионностойкие сплавы. Нержавеющие стали аустенитного класса маркируются как А2 (аналог AISI 304) и А4 (аналог AISI 316). Сталь А2 подходит для общего использования на открытом воздухе, в то время как А4 содержит молибден, обеспечивающий защиту от кислот и хлоридов.

Цветные металлы, такие как латунь и бронза, выбирают из-за их высокой электропроводности и отсутствия магнитных свойств. Для экстремальных температурных режимов и авиационной техники часто заказывают изготовление деталей из титановых сплавов.

Следует помнить, что использование нержавеющего крепежа со стальными конструкциями может вызвать электрохимическую коррозию. Поэтому важно обеспечивать гальваническую развязку или использовать совместимые материалы по всей цепочке соединения.

Термодиффузионное цинкование (ТДЦ) - современный метод защиты, при котором пары цинка проникают в кристаллическую решетку стали при нагреве. В отличие от гальваники оно позволяет получить равномерный защитный слой даже в глубоких полостях и на мелкой резьбе, не нарушая геометрическую точность профиля.

Покрытие обладает высочайшей адгезией и твердостью, оно не отслаивается при механических воздействиях. Важным плюсом является отсутствие риска водородного охрупчивания металла, что жизненно важно для высокопрочных изделий классов 10.9 и 12.9. Термодиффузионный слой имеет матовую структуру, которая служит отличной базой для последующей окраски или нанесения смазок.

Этот метод защиты выбирают для изделий, которые будут эксплуатироваться в промышленной атмосфере с высоким содержанием солей и химически активных газов.

Производство изделий с дюймовой резьбой востребовано при ремонте и обслуживании оборудования из США, Великобритании и стран Азии. Основная сложность в ином угле профиля (55 или 60 градусов) и в измерении шага количеством витков на дюйм длины. Резьбы типа UNC (крупный шаг) и UNF (мелкий шаг) являются стандартами для американского машиностроения, а BSP — для трубных соединений.

При изготовлении таких деталей на заказ важно использовать специализированный инструмент и калибры, так как метрические аналоги абсолютно несовместимы с дюймовыми стандартами. Перевод размеров из дюймов в миллиметры требует высокой точности, чтобы избежать накопления погрешности на большой длине резьбы.

Перед заказом следует обязательно уточнить стандарт резьбы, так как визуально похожие профили могут иметь разное количество витков, что сделает монтаж невозможным.

Химическое оксидирование (воронение) и фосфатирование - процессы создания на поверхности стали тонкой пленки окислов или фосфатов. Эти покрытия выполняют две основные задачи. Во-первых, обеспечивают кратковременную защиту от коррозии в процессе хранения и транспортировки. Во-вторых, пористая структура пленки великолепно удерживает технологические смазки, что снижает коэффициент трения при завинчивании. Это позволяет достичь расчетного усилия затяжки без риска повреждения резьбы.

Оксидированные изделия имеют характерный черный или темно-серый цвет, что часто используется в декоративных целях. Важно учитывать, что данные виды обработки не заменяют полноценное цинкование и предназначены для деталей, работающих внутри помещений или в масляной среде.

Для защиты крепежа в узлах двигателей и редукторов фосфатирование считается оптимальным выбором благодаря высокой маслоемкости поверхности.

В ответственных соединениях, подвергающихся динамическим нагрузкам, предусматривают механизмы стопорения. При изготовлении изделий по чертежам это достигается несколькими способами. Возможны нарезка пазов под шплинты, выполнение стопорных буртиков или нанесение на резьбу микрокапсулированного клея (фиксатора резьбы).

Эффективно работает и использование мелкого шага резьбы, который обладает большим углом самоторможения. Другой путь - изготовление деталей с деформируемыми элементами, которые создают дополнительное трение в паре.

Правильный выбор способа стопорения закладывается на этапе проектирования, исходя из частоты и амплитуды вибраций. Использование качественного крепежа со специальными конструктивными элементами против раскручивания гарантирует безопасность эксплуатации транспортных средств и промышленного станочного парка.

Холодная высадка (холодная объемная штамповка) - процесс формирования головки и стержня изделия в закрытых штампах без нагрева металла. Технология обеспечивает высочайшую производительность (до нескольких сотен штук в минуту) и практически полное отсутствие отходов. Главное преимущество холодной деформации в наклепе металла: структура заготовки упрочняется, что повышает твердость и износостойкость изделия.

Метод позволяет получать сложную геометрию опорных поверхностей и фланцев с высокой точностью. При этом важно использовать пластичные марки сталей с низким содержанием примесей для исключения появления трещин. Холодная высадка эффективна при заказе крупных серийных партий, так как обеспечивает минимальную цену за единицу продукции при высоких качественных характеристиках.

Проверка резьбовых соединений осуществляется с помощью набора калибров: проходных и непроходных колец или пробок. Проходной калибр должен ввинчиваться по всей длине резьбы без усилий, что подтверждает соблюдение максимального размера металла. Непроходной калибр может лишь слегка закусывать первый виток, гарантируя, что резьба не прослаблена.

В профессиональных лабораториях также контролируется шероховатость поверхности витков и полнота профиля с помощью проекторов или микроскопов. Для высокопрочных изделий обязательно проводят испытания на твердость и пробную нагрузку на разрыв.

Тщательный технический контроль исключает попадание в партию изделий с сорванной или неполной резьбой.

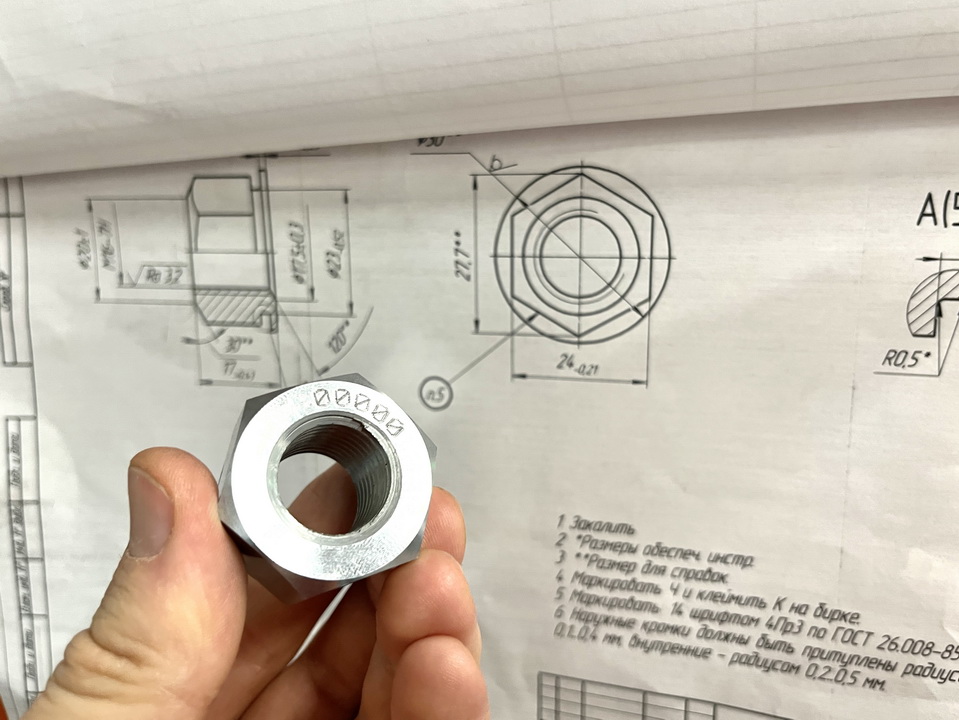

Для корректного запуска в производство техническая документация должна быть исчерпывающей. На чертеже указывают габаритные размеры, тип и шаг резьбы, поле допуска, радиусы скругления в местах перехода от стержня к головке и параметры фасок. Обязательно указывают марку стали и требуемый класс прочности или конечной твердости в единицах HRC.

Если деталь имеет специфические элементы (шлицы, отверстия под контровку, пазы), их геометрия должна быть детально отрисована. Также прописываются требования к защитному покрытию и его толщине в микронах. Важно указать шероховатость ответственных поверхностей, так как от этого зависит ресурс соединения.

Наличие полной и понятной информации в чертеже позволяет технологам точно рассчитать смету и сроки изготовления, исключая ошибки при программировании станков.

Водородное охрупчивание - опасное явление, при котором в структуре металла накапливается атомарный водород, что ведет к внезапному разрушению изделия под нагрузкой без видимых причин. Риск возникновения дефекта наиболее высок для сталей с твердостью свыше 320 HV (классы прочности 10.9 и выше) после гальванического цинкования или травления в кислотах.

Для нейтрализации угрозы в технологический цикл производства обязательно включают операцию дегидрогенизации (обезводороживания). Изделия помещают в печь и выдерживают при температуре около +200 градусов в течение нескольких часов сразу после нанесения покрытия. Это позволяет водороду выйти из структуры металла до того, как он нанесет вред.

Проведение дегидрогенизации - важнейший фактор безопасности для крепежа в мостовых конструкциях и автомобилестроении, где внезапный обрыв метиза может привести к катастрофе.
