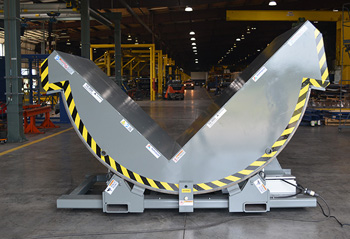

Кантователи

Цепной механизм включает две независимые стойки с бесконечными грузовыми цепями, и они охватывают деталь по периметру. Мощные электромоторы синхронно вращают ведущие звездочки, поэтому металлическая балка плавно меняет положение в пространстве. Эта схема идеально подходит для работы с длинномерными заготовками сложной формы, так как цепь подстраивается под любой профиль.

Наличие полимерных накладок на звеньях предотвращает повреждение финишного слоя металла. Регулировка расстояния между колоннами позволяет обрабатывать изделия длиной от 3 до 20 м без долгой перенастройки системы. Процесс вращения происходит непрерывно, и за счет этого оператор легко ловит нужный угол для наложения сварочного шва.

В конструкции применяют высокопрочные стальные сплавы, которые выдерживают многократные рывки при отрыве груза. Система натяжения исключает проскальзывание и гарантирует стабильный крутящий момент на валах. Если деталь имеет смещенный центр тяжести, автоматика перераспределяет нагрузку между приводами за доли секунды. Внутренние датчики отслеживают положение цепи и блокируют ход при заклинивании или перекосе.

Возможность изменения высоты оси вращения позволяет уравновесить несимметричные детали для снижения нагрузки на редукторы. Позиционеры оснащают подвижной кареткой, которая перемещает планшайбу с заготовкой по вертикали с помощью винтового или гидравлического привода.

Когда центр масс изделия совпадает с осью мотора, вращение протекает равномерно и без рывков. Эта функция исключает самопроизвольное проворачивание массивных узлов при отключении тормозов. Электроника станка рассчитывает нужный вылет рычагов на основе данных о массе и габаритах заготовки. Балансировка предотвращает преждевременный износ подшипниковых опор шпинделя. Плавный ход каретки обеспечивает точное совмещение стыков при сборке сложных агрегатов.

Жесткая фиксация выбранного положения гарантирует сохранение настроек в течение всего цикла сварки или сборки. Внутренние направляющие колонн имеют шлифовку для обеспечения плавности хода при регулировке. Если система управления фиксирует рост потребляемого тока, она мгновенно останавливает двигатели. Использование противовесов на тыльной стороне диска помогает работать с экстремально тяжелыми объектами весом - до 50 т.

Синхронную работу двух подъемных стоек обеспечивает цифровая шина связи и прецизионные энкодеры на валах моторов. Система ЧПУ контролирует высоту каждой опоры с частотой опроса в несколько килогерц и мгновенно корректирует скорость подачи. Автоматизация исключает перекос длинной детали, который может вызвать деформацию металлоконструкции или поломку захватов. При возникновении рассогласования более 1 мм работа мгновенно прекращается для предотвращения аварии.

Такая схема позволяет поднимать и вращать изделия весом до 100 т без использования громоздких механических валов между колоннами. Плавный старт всех приводов минимизирует инерционные удары на станину и продлевает ресурс трансмиссии.

Внутренние алгоритмы контроллера учитывают упругие деформации стальных балок под весом груза и вносят правки в реальном времени. Персонал управляет процессом с единого пульта, где отображаются текущие координаты каждой оси. Наличие дублирующих датчиков гарантирует надежность связи в условиях сильных электромагнитных помех. Качественная изоляция кабелей предотвращает потерю сигналов при частых перемещениях стоек по рельсам.

Оборудование состоит из набора обрезиненных или стальных роликов, на которые укладывают цилиндрические заготовки. Ведущие секции передают вращение трубе через фрикционное зацепление, а ведомые блоки служат опорой для распределения веса. Расстояние между роликами регулируют винтовым механизмом в зависимости от диаметра изделия от 100 до 5000 мм.

Такая структура гарантирует стабильную скорость окружного перемещения, что необходимо для получения качественных круговых сварных швов. Массивные подшипниковые узлы выдерживают статические нагрузки до 200 т без деформации осей. Резиновое покрытие роликов поглощает вибрации и защищает поверхность нержавеющей стали от глубоких царапин.

Для исключения проскальзывания тяжелых слитков применяют ролики с полиуретановым слоем повышенной твердости. Система управления синхронизирует все активные секции через частотные преобразователи для плавного изменения темпа работы. Если заготовка имеет наклон, упорные осевые ролики предотвращают ее сползание вдоль станины. Внутренние полости рамы заливают бетоном для повышения устойчивости и снижения шума.

Зажимные механизмы для покрасочных камер изготавливают в химически стойком исполнении с защитой от агрессивных паров растворителей. Поворотные головки снабжают пневматическими приводами, которые исключают возникновение искр и обеспечивают высокую пожарную безопасность. Все уплотнители производят из фторопласта или специальных марок резины, устойчивых к воздействию порошковых составов и эмалей.

Конструкция захватов позволяет надежно фиксировать детали через имеющиеся технологические отверстия без перекрытия окрашиваемых зон. Малый вес инструментальной части облегчает вращение и снижает нагрузку на центральный шпиндель. Система обеспечивает поворот изделия на 360 градусов для равномерного нанесения финишного слоя.

Внутренние полости приводов герметизируют по стандарту IP66 для исключения попадания мелкодисперсного пигмента в подшипники. Съемные накладки из мягких металлов предотвращают повреждение кромок при затяжке фиксаторов. Если давление в пневмосистеме падает, механические замки удерживают груз в текущем положении. Качественная балансировка вращающихся масс гарантирует отсутствие вибраций, которые портят глянец поверхности.

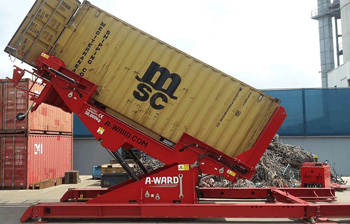

Гидравлический затвор встраивают непосредственно в корпус силового цилиндра для защиты от резкого падения платформы или поворота рычагов. При внезапной потере герметичности магистрали или при повреждении рукава жидкость под давлением стремится выйти наружу.

Предохранительный клапан мгновенно перекрывает выходной канал и блокирует масло внутри рабочей полости. Этот механизм удерживает груз на текущей высоте и предотвращает фатальное разрушение металлоконструкций кантователя. Устройство остается неподвижным до момента принудительной разблокировки системы. Наличие такой защиты выступает обязательным требованием для мощных гидравлических позиционеров.

Внутренняя пружина затвора рассчитана на определенный расход среды, и она срабатывает при превышении номинальной скорости потока. Стальной корпус клапана выдерживает давление до 350 бар без деформации и утечек. Регулярная проверка работоспособности узла входит в обязательный регламент технического обслуживания машин. Чистота масла напрямую влияет на надежность прилегания седла клапана и на герметичность контура.

Текстильные ленты или синтетические ремни применяют в мягких захватах для бережного удержания полированных или окрашенных металлических изделий. Материал обладает высокой прочностью на разрыв и не оставляет вмятин на поверхности мягких цветных сплавов. Гибкая структура строп позволяет плотно обхватывать детали со сложным рельефом без использования жестких стальных зажимов.

Для стабилизации геометрических размеров под нагрузкой ремни проходят процедуру предварительной вытяжки на заводе. Поверхность захватов часто снабжают защитными чехлами для сопротивления абразивному износу при контакте с острыми кромками металла. Использование подобных элементов исключает риск появления царапин и сохраняет товарный вид готовой продукции.

В конструкции кантователя предусматривают механизмы автоматического натяжения лент для надежной фиксации груза во время переворота. Датчики контроля целостности волокон блокируют работу при обнаружении потертостей или разрывов нитей. Качественная фурнитура замков обеспечивает быстрое соединение и исключает случайное раскрытие петли.

Телескопическая рама позволяет менять расстояние между зажимными головками в зависимости от длины конкретной металлической заготовки. Несущий каркас состоит из нескольких стальных секций коробчатого сечения, которые выдвигаются одна из другой с помощью винтового или реечного привода. Подобная модульная конструкция расширяет возможности станка и позволяет обрабатывать изделия длиной от 1.5 до 12 м без покупки дополнительных опор.

Жесткая фиксация сегментов в выбранном положении обеспечивается мощными болтовыми зажимами или гидравлическими стопорами. Внутренние направляющие проходят шлифовку для исключения люфтов и перекосов при максимальном вылете балок. Поверхность металла защищают износостойкими покрытиями.

Использование телескопических систем повышает рентабельность оборудования при выполнении индивидуальных заказов на разные типы металлоконструкций. Своевременное обслуживание узлов выдвижения предотвращает их заклинивание при попадании пыли и шлака. Качественная сборка каркаса гарантирует отсутствие вибраций при вращении массивных деталей на высоких скоростях.

Сенсоры постоянно измеряют усилие в несущих узлах кантователя и предотвращают поломку при превышении номинальной грузоподъемности. Электронный блок управления анализирует сигналы от датчиков и блокирует запуск приводов, если вес заготовки выходит за границы безопасной зоны. Такой контроль исключает деформацию стальных балок и защищает подшипники шпинделя от фатальных разрушений.

Система также фиксирует возникновение критических крутящих моментов при заклинивании детали или столкновении с препятствием. Подобная автоматизация помогает сохранить точность настроек механики на протяжении всего срока службы оборудования. Информацию о текущей загрузке выводят на монитор в виде процентов или абсолютных значений в тоннах.

Внутренние алгоритмы защиты учитывают динамические нагрузки при разгоне и торможении массивного портала. Если автоматика фиксирует резкий скачок давления в гидросистеме, она плавно замедляет движение для гашения инерции. Качественная герметизация корпусов сенсоров обеспечивает их стабильную работу в условиях высокой влажности и пыли. Регулярная калибровка системы с помощью эталонных грузов гарантирует достоверность показаний и надежность страховки.

Пневматические установки используют для захвата и переворота плоских заготовок из алюминия или стали энергию сжатого воздуха. Основным рабочим органом выступает траверса с набором вакуумных присосок, которые плотно прилегают к поверхности металла. Мощный эжектор создает разрежение внутри каждой чаши, и за счет этого получают надежное удержание листа весом до 2 т.

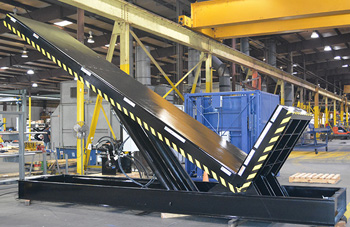

Когда заготовку фиксируют, пневматический привод плавно наклоняет раму на 90 или 180 градусов. Подобная технология исключает появление царапин и вмятин на полированных деталях, так как механические зажимы отсутствуют. Весь процесс протекает под контролем распределительного блока, который регулирует подачу воздуха в цилиндры.

Резервуар-накопитель поддерживает вакуум в системе при внезапном отключении компрессора на объекте. Датчики давления контролируют силу прижима и блокируют начало вращения при недостаточном разрежении. Уплотнительные кольца присосок изготавливают из износостойкой резины, которая сохраняет эластичность при температуре от -20 до +60℃. Гибкие шланги соединяют вакуумные модули с центральной магистралью через быстроразъемные муфты.

Передача крутящего момента через червячную пару обеспечивает высокую плавность вращения массивных металлоконструкций на малых скоростях. Главная особенность такого редуктора — эффект самоторможения, когда ведомое колесо не может провернуть ведущий винт в обратную сторону. Этот фактор гарантирует фиксацию заготовки в любом промежуточном положении при выключении электродвигателя.

Внутренние зубья шестерни производят из оловянистой бронзы для снижения трения и предотвращения заклинивания узла. Стальной червяк проходит процедуру цементации и шлифовки до зеркального блеска для достижения максимального коэффициента полезного действия. Подобная механика выдерживает колоссальные осевые нагрузки, которые возникают при смещении центра тяжести груза весом 10 т.

Корпус редуктора отливают из чугуна и снабжают масляной ванной для постоянной смазки трущихся поверхностей. Уровень лубриканта контролируют через прозрачное смотровое окно на боковой стенке агрегата. Когда кантователь выполняет переворот рамы, червячная пара гасит инерционные удары и предотвращает раскачивание конструкции.
