Корпусные подшипники

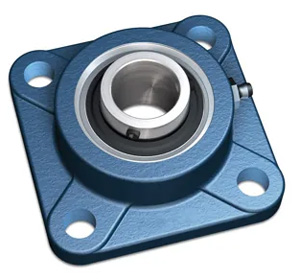

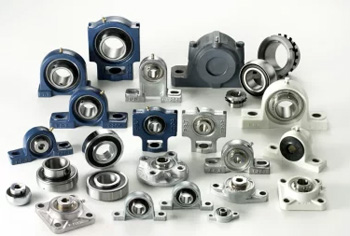

Тип корпуса определяет способ монтажа подшипникового узла на оборудование. Серия P - стоячие корпуса на лапах, которые крепятся к горизонтальной или вертикальной поверхности, параллельной оси вала. Это самый массовый тип, используемый в конвейерных системах. Серия F - квадратные фланцевые корпуса с четырьмя отверстиями, предназначенные для установки на боковые стенки оборудования, перпендикулярные валу. Серия FL (фланцевые овальные) имеет всего два отверстия для крепления, что делает их незаменимыми в условиях ограниченного пространства, где невозможно разместить квадратный фланец.

Выбор между ними зависит от вектора нагрузки и конструктивных особенностей рамы машины. При изготовлении таких корпусов важно соблюдать точность межцентровых расстояний крепежных отверстий, так как отклонение даже на 0,5 мм может вызвать перекос при монтаже и ускоренный износ подшипника.

Для закрепления внутреннего кольца подшипника на валу используются три основных метода.

Первый и самый простой - стопорные винты, которые вкручиваются через кольцо непосредственно в вал под углом 60 или 120 градусов. Этот способ подходит для средних скоростей и умеренных нагрузок.

Второй вариант - эксцентриковое стопорное кольцо. Оно фиксирует подшипник за счет самозатягивания при вращении в одну сторону, что обеспечивает очень надежную посадку, но не подходит для реверсивных механизмов.

Третий метод - закрепительная втулка. Он наиболее совершенный, так как позволяет зажать подшипник на валу равномерно по всей окружности. Втулка компенсирует небольшие допуски диаметра вала и обеспечивает идеальную центровку, что критично при скоростях свыше 2000 оборотов в минуту.

Выбор метода фиксации напрямую влияет на сложность механической обработки внутреннего кольца при производстве подшипника.

Техническая особенность корпусного узла - сферическая наружная поверхность подшипника и соответствующее вогнутое гнездо в корпусе. Это позволяет подшипнику отклоняться, компенсируя несоосность вала, возникшую при неточном монтаже или из-за прогиба под нагрузкой.

Большинство стандартных серий (например, UC205 или UC308) допускают начальный перекос в пределах 2–5 градусов. Но важно помнить, что если узел оснащен системой повторной смазки через отверстия в корпусе, то при отклонении свыше двух градусов смазочные каналы могут перекрыться телом подшипника. Для динамической несоосности, возникающей во время работы, предел значительно ниже: около 0,5 градуса.

Превышение этих значений приводит к тому, что уплотнения начинают работать с перекосом, теряя герметичность, а тела качения воспринимают осевые нагрузки, на которые они не рассчитаны, что сокращает ресурс узла в 10 раз.

В пищевой, химической и фармацевтической промышленности обычные чугунные корпуса неприменимы из-за риска коррозии и накопления загрязнений. Для таких сред изготавливают узлы из нержавеющей стали марок AISI 304 или 440. Они выдерживают регулярную мойку агрессивными щелочными растворами и дезинфекцию.

Еще более современное решение - термопластиковые корпуса (PBT), которые абсолютно инертны к воде и ко многим кислотам. Они легче стальных на 40% и имеют гладкую поверхность без пор. Внутри таких корпусов устанавливают подшипники из нержавеющей стали с пищевой смазкой, имеющей допуск NSF H1. Такие узлы сохраняют работоспособность при температурах от -20 до +100 градусов Цельсия.

Важная деталь производства - отсутствие в корпусах скрытых полостей, где могли бы размножаться бактерии, что обеспечивает полное соответствие строгим стандартам гигиены и промышленной безопасности.

Большинство корпусных подшипников относятся к обслуживаемым узлам. На корпусе располагается резьбовое отверстие с установленной в нем масленкой (ниппелем) для подачи свежего смазочного материала. Это позволяет вытеснять отработанную смазку вместе с попавшими внутрь микрочастицами износа, пылью и влагой.

Процесс повторного смазывания обязателен для оборудования, работающего в условиях сильного загрязнения или при температурах выше +70 градусов. Конструкция подшипника предусматривает специальную проточку и отверстия на наружном кольце, через которые жировая смазка попадает непосредственно в зону беговых дорожек. При изготовлении узлов важно следить за чистотой каналов, так как забитая масленка приведет к «голоданию» подшипника.

Регулярная подача 2–5 граммов смазки через каждые 500 часов работы позволяет продлить жизнь узла в условиях запыленности в 2–3 раза по сравнению с необслуживаемыми аналогами.

Герметичность - критический фактор для корпусных подшипников, так как они часто работают снаружи оборудования. Базовый вариант - двухкромочное уплотнение из нитрильного каучука со стальным защитным кольцом (отражателем). Для более тяжелых условий, например, в сельском хозяйстве, применяют трехкромочные уплотнения, которые создают три барьера на пути пыли и влаги. Отражатель, вращающийся вместе с валом, за счет центробежной силы отбрасывает крупные частицы грязи еще до их контакта с резиновой кромкой.

В производстве прецизионных узлов используются лабиринтные уплотнения, которые не имеют прямого контакта с валом и не создают трения, что позволяет работать на высоких скоростях без перегрева. Правильный выбор защиты на этапе заказа изготовления подшипников позволяет использовать стандартную сталь даже в условиях контакта с абразивной пылью, песком или растительными остатками.

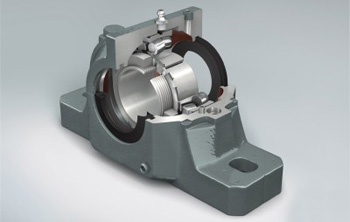

Разъемные (блочные) корпуса значительно упрощают монтаж и обслуживание тяжелых валов диаметром от 50 до 500 мм. Корпус состоит из верхней и нижней крышек, скрепленных болтами. Это позволяет заменять подшипник без демонтажа всего приводного механизма.

В такие корпуса могут устанавливаться как шариковые, так и сферические роликовые подшипники, способные нести колоссальные нагрузки. Одна из главных их особенностей - возможность выбора системы уплотнений: от простых фетровых полосок до сложных стальных лабиринтов. Внутреннее пространство разъемного корпуса в 5–10 раз больше, чем у стандартных узлов, что позволяет заложить огромный запас смазки для длительной автономной работы.

При изготовлении таких изделий из высокопрочного чугуна (ВЧ) достигается высочайшая жесткость, исключающая деформацию посадочного места при затяжке болтов. Это особенно важно для работы дробилок и мощных вентиляторов.

Для стабильной работы корпусного узла поверхность вала должна быть обработана с высокой точностью. Хотя сферическое кольцо прощает перекосы, оно крайне чувствительно к точности диаметра вала. Рекомендуемые допуски для большинства узлов — h7 или h8.

Если вал будет «просажен» на 0,05–0,1 мм, при фиксации стопорными винтами возникнет эксцентриситет, который на высоких оборотах приведет к вибрации и преждевременному разрушению сепаратора. Слишком плотный вал (переходная посадка) затруднит монтаж и может вызвать осевой натяг внутреннего кольца. При изготовлении валов под корпусные подшипники также важно соблюдать требования к шероховатости поверхности (Ra не более 1,6 мкм).

Гладкий вал обеспечивает надежную фиксацию эксцентриковым кольцом или стопорами, исключая микропроскальзывания и «наклеп» металла в месте контакта, что упрощает последующий демонтаж узла для плановой замены.

В оборудовании пищевой или металлургической промышленности корпусные подшипники часто подвергаются нагреву до +120–150 градусов Цельсия. Поскольку корпус обычно охлаждается быстрее, чем вал, внутреннее кольцо подшипника расширяется сильнее наружного. Это приводит к сокращению рабочего радиального зазора.

Чтобы избежать заклинивания, при изготовлении таких узлов используют подшипники с увеличенным зазором (маркировка C3 или C4). Это позволяет деталям качения свободно перемещаться даже при термическом расширении стали.

Кроме того, для таких условий применяют специальные высокотемпературные смазки на литиевой или синтетической основе и уплотнения из фторкаучука (Viton), способные выдержать нагрев до +200 градусов без потери эластичности. Использование стандартного подшипника с нормальным зазором в таких условиях приведет к его заклиниванию через 10–20 минут работы после прогрева оборудования.

При проектировании длинных валов (свыше 1,5–2,0 м) необходимо учитывать их термическое удлинение. Если оба корпусных подшипника будут жестко зафиксированы на валу и на раме, при нагреве возникнет огромная осевая сила, которая быстро разрушит подшипники.

Решением становится использование пары из фиксирующего и плавающего узлов. Фиксирующий узел (обычно со стороны привода) удерживает вал в осевом направлении. Плавающий узел имеет возможность смещения подшипника внутри корпуса или вала внутри подшипника. Технически это достигается использованием дистанционных колец или специальных конфигураций корпуса. В разъемных корпусах типа SNL для превращения узла в фиксирующий достаточно вставить 2 фиксирующих кольца по бокам подшипника.

При изготовлении оборудования важно четко маркировать эти узлы, так как ошибка в установке приведет к выходу из строя всей трансмиссии в течение первых 24 часов эксплуатации.

Стопорный винт - самый критичный элемент в бюджетных корпусных узлах серий UC и UCP. Обычно используют винты с заостренным концом, который при вкручивании слегка деформирует поверхность вала, создавая надежный упор. При изготовлении подшипника важно использовать качественную легированную сталь для винтов, чтобы избежать слизывания граней при монтаже.

Существуют строгие нормы момента затяжки: например, для винта M6 он составляет около 4–5 Нм, а для M10 — до 15–18 Нм. Недостаточная затяжка приведет к прокручиванию вала внутри подшипника, что вызовет мгновенный износ посадочного места. Чрезмерная может повлечь деформацию внутреннего кольца и потерю радиального зазора.

Для повышения надежности в условиях вибрации рекомендуется использовать винты с нейлоновой вставкой или фиксирующие анаэробные составы, предотвращающие самопроизвольное выкручивание метизов во время работы станка.
