Изготовление ножевых валов

При производстве ножевых (строгальных) валов первостепенное значение имеет сопротивление материала центробежным силам и вибрациям. В качестве основы чаще всего применяют качественные конструкционные легированные стали марок 40Х, 40ХН или 30ХГСА. Эти сплавы обладают оптимальным сочетанием прочности и вязкости, что предотвращает внезапный разлом заготовки при попадании в рабочую зону твердых включений (например, сучков или металлических фрагментов).

Важно, чтобы сталь имела высокую способность к гашению резонансных колебаний, возникающих на скоростях вращения до 6000–9000 оборотов в минуту. Для особо ответственных скоростных узлов используют стали с добавлением молибдена, которые сохраняют стабильность линейных размеров при нагреве подшипниковых опор.

Проверка поковки на отсутствие внутренних микротрещин методом ультразвуковой дефектоскопии обязательна для предотвращения разрушения вала в процессе эксплуатации.

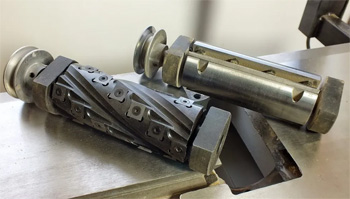

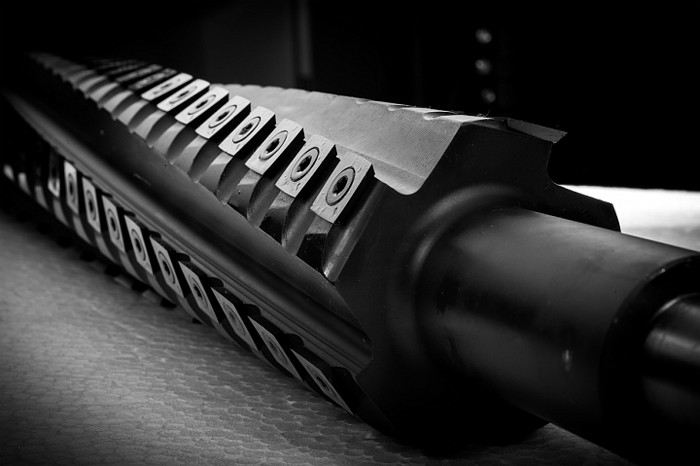

Спиральный (шейперный) вал отличается от классического тем, что режущие элементы на нем расположены по винтовой линии в виде отдельных небольших ножей (пластин). В отличие от длинных прямых ножей, которые ударяют по заготовке всей своей кромкой одновременно, он обеспечивает плавный, постепенный вход инструмента в материал. Это создает эффект «косого реза», при котором значительно снижаются ударные нагрузки на подшипниковые узлы и электродвигатель станка.

Шейперная конструкция практически исключает появление сколов на поверхности древесины или композита, обеспечивая прецизионную чистоту обработки. При повреждении одного участка режущей кромки достаточно заменить или повернуть одну маленькую пластину, а не перетачивать весь комплект длинных ножей.

Использование твердосплавных пластин размером 14х14 или 15х15 мм позволяет работать с абразивными материалами без частой переналадки оборудования.

Динамическая балансировка - жизненно важная операция, определяющая ресурс станка и качество получаемой поверхности. Поскольку ножевой вал быстроходной узел, даже дисбаланс в несколько граммов на периферии может привести к разрушению подшипников и появлению «дроби» (волн) на заготовке.

Процедура выполняется на специализированных стендах в два этапа: сначала балансируется «пустой» вал, а затем вал в сборе с установленными ножами и крепежными клиньями. Мастер выявляет неравномерность массы и компенсирует её путем высверливания металла в ненагруженных зонах или добавления балансировочных грузов.

Точность балансировки должна соответствовать классу G2.5 или G6.3 по стандарту ISO 1940. Проверка остаточного дисбаланса при рабочих оборотах гарантирует тихий ход оборудования и позволяет достичь шероховатости поверхности на уровне Ra 1.6 без дополнительного шлифования.

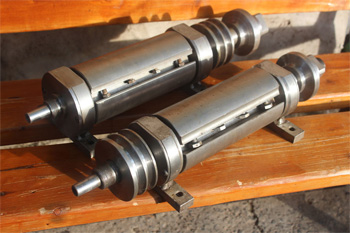

Система фиксации ножей должна гарантировать их неподвижность под действием колоссальных центробежных сил. Самый распространенный метод - клиновой зажим. Нож помещается в паз вала и прижимается стальным или чугунным клином с помощью винтов.

Угол клина и профиль паза рассчитываются таким образом, чтобы при вращении возникал эффект самозаклинивания: чем выше обороты, тем сильнее нож прижимается к опорной поверхности. В валах для деревообработки часто применяются центробежные замки, исключающие вылет инструмента даже при ослаблении винтов. Поверхности пазов проходят прецизионную фрезеровку и шлифовку для обеспечения максимальной площади контакта.

Использование качественных винтов с классом прочности не ниже 10.9 предотвращает срыв резьбы и гарантирует безопасность персонала, работающего в непосредственной близости от скоростного режущего инструмента.

Снижение уровня шума при строжке - не только вопрос комфорта, но и требование норм охраны труда. Основным источником звука в строгальных станках выступает прерывистый поток воздуха, рассекаемый длинными прямыми ножами. В «тихих» валах шейперного (спирального) типа режущая кромка разбита на множество сегментов, что предотвращает образование мощной воздушной волны.

Кроме того, аэродинамическая форма корпуса вала с оптимизированными карманами для стружки минимизирует завихрения воздуха. Уровень шума при работе таких валов снижается на 10–15 децибел по сравнению с традиционными конструкциями. Это позволяет персоналу работать без индивидуальных средств защиты слуха и существенно снижает вибрационную нагрузку на станину станка.

Применение валов с сегментированными ножами из микрозернистого твердого сплава повышает КПД удаления опилок благодаря направленному потоку воздуха внутри аспирационной системы.

Обработка материалов высокой плотности требует от ножевого вала повышенной жесткости и специфических углов заточки. Режущий инструмент должен иметь увеличенный задний угол для снижения трения о заготовку, что предотвращает появление прижогов на поверхности. При производстве таких валов используются только твердосплавные напайки или сменные пластины из карбида вольфрама.

Вал должен иметь массивный корпус для эффективного гашения вибраций при глубоком съеме материала. Важной деталью является износостойкость посадочных мест: на валах для твердых материалов шейки под подшипники часто подвергают упрочнению токами высокой частоты (ТВЧ).

Точный расчет геометрии стружечных канавок обеспечивает беспрепятственный отвод жесткой стружки, исключая её повторное попадание под нож и повреждение чистовой поверхности дорогостоящих заготовок.

Составные валы, состоящие из нескольких наборных секций на общем сердечнике, обеспечивают гибкость производства и высокую ремонтопригодность. Такая конструкция позволяет быстро изменить общую ширину обработки, добавляя или убирая сегменты. Если в процессе работы произойдет серьезное повреждение одной секции (например, при попадании крупного металлического включения), заказчику не нужно менять весь дорогостоящий вал целиком — достаточно заменить только один элемент.

Секционные валы также облегчают балансировку длинных узлов, так как каждый сегмент может быть отбалансирован индивидуально. Посадка секций на вал выполняется с использованием прецизионных шлицевых или шпоночных соединений, гарантирующих жесткую передачу крутящего момента.

Эта технология особенно выгодна для широкоформатных станков, где длина вала превышает 1000 мм, обеспечивая существенную экономию на запасных частях и сокращение времени простоев.

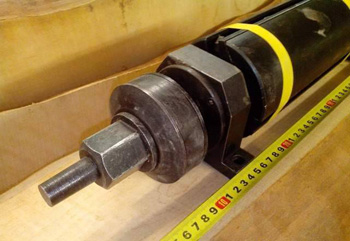

Посадочные шейки ножевого вала обрабатываются по 6-му или 7-му квалитету точности (например, h6 или j6) с жестким контролем цилиндричности и соосности. Малейшая погрешность, даже в несколько сотых долей миллиметра, при высоких оборотах приведет к перегреву подшипниковых узлов и возникновению радиального биения. А биение вала - основная причина появления «волнистости» на обработанной детали, так как ножи будут описывать окружности разного диаметра.

При изготовлении шеек обязательно применяется финишное круглое шлифование, которое обеспечивает требуемую шероховатость Ra 0.8–0.4. Это необходимо для обеспечения плотной посадки и исключения проворачивания внутренней обоймы подшипника на валу. Стабильная работа опор вала гарантирует сохранение настроенных параметров резания на протяжении всей смены, что является обязательным требованием для высокопроизводительных четырехсторонних станков.

Гладкость внутренних полостей вала, предназначенных для отвода стружки, напрямую определяет скорость забивания станка отходами обработки. Если поверхность канавок имеет высокую шероховатость или следы грубой фрезеровки, стружка начинает цепляться за микронеровности, образуя заторы. Это ведет к перегреву режущих кромок и ухудшению качества поверхности из-за «затирания» материала.

При производстве качественных ножевых валов стружечные карманы подвергаются чистовому фрезерованию или даже полированию. Оптимизированная геометрия кармана способствует созданию направленного воздушного потока, который принудительно выбрасывает опилки в зону аспирации.

Качественная обработка внутренних поверхностей вала позволяет станку работать на максимальных подачах без риска остановки из-за забивания ножевого блока, что повышает общую рентабельность предприятия.

Фрезерование продольных пазов в теле вала - одна из самых трудоемких операций, она требует высокой жесткости оборудования. Паз должен иметь идеально ровное дно и строго выдержанный угол наклона для правильной ориентации ножа относительно заготовки. Любое отклонение параллельности паза оси вала приведет к тому, что нож будет резать материал неравномерно по ширине.

Для обеспечения точности работы выполняются на специализированных фрезерных станках с ЧПУ за несколько проходов: черновой, получистовой и чистовой. После фрезеровки кромки пазов обрабатываются для удаления заусенцев, способных помешать плотной посадке зажимного клина.

Высокая точность геометрии пазов (до 0,02 мм) гарантирует, что все ножи в комплекте будут находиться на одном режущем диаметре, обеспечивая монолитность процесса строжки.

Ремонт шеек вала в местах посадки подшипников экономически оправдан для дорогостоящих импортных узлов. Восстановление проводится методом лазерной или плазменной наплавки металла, близкого по свойствам к материалу основы.

Преимущество лазерной наплавки заключается в минимальной зоне термического влияния, что исключает коробление вала и сохраняет его общую прямолинейность. После наращивания слоя металла деталь протачивается на токарном станке и шлифуется в номинальный размер согласно проектному квалитету точности.

Важное условие - последующая повторная динамическая балансировка вала, так как наплавленный металл может изменить распределение масс. Тщательная проверка соосности восстановленной шейки относительно основной оси вала гарантирует отсутствие вибраций и возвращает узлу ресурс, сопоставимый с характеристиками нового изделия.

Высота выхода режущей кромки над корпусом вала определяет глубину строгания и равномерность нагрузки на двигатель. Все ножи в блоке должны находиться на одной окружности резания с точностью до 0,01–0,02 мм.

Контроль осуществляется с помощью индикаторных приспособлений: радиусомеров или специальных магнитных линеек-установок. При настройке мастер замеряет вылет в нескольких точках по длине каждого ножа. Если один край ножа выступает больше другого, деталь при обработке получится с перекосом. Современные станки могут оснащаться системами автоматической настройки ножей непосредственно в шпинделе.

Идеально настроенный вылет гарантирует, что каждый нож вносит равный вклад в процесс резания, что исключает преждевременный износ отдельных лезвий и обеспечивает получение идеально плоской и гладкой поверхности на обрабатываемом материале.
