Производство дюбелей

Металлические дюбели выбирают для узлов, требующих повышенной надежности и устойчивости к внешним факторам. В отличие от пластика сталь или сплав замак не подвержены температурной деградации и не рассыхаются со временем. Металлический крепеж обладает значительно более высоким пределом прочности на срез и вырыв, что позволяет использовать дюбели меньшего диаметра для удержания массивных конструкций.

Решающим фактором является пожаростойкость: при возникновении пламени пластиковые дюбели плавятся, что ведет к обрушению инженерных систем, тогда как металл сохраняет несущую способность. Это делает стальные дюбели обязательными для монтажа противопожарных дверей, лифтовых шахт и фасадных подсистем.

При выборе метизов для ответственных работ нужно учитывать, что металлический дюбель обеспечивает стабильность соединения в течение всего срока эксплуатации здания без риска самопроизвольного ослабления прижима.

Пористые бетоны имеют низкую плотность, поэтому обычные распорные метизы в них не удерживаются. Специализированный металлический дюбель для газобетона имеет форму полого цилиндра с широкими винтообразными ребрами или «крыльями». При забивании или вкручивании в предварительно просверленное отверстие эти ребра глубоко врезаются в мягкую структуру блока, создавая большую площадь зацепления. Это предотвращает выкрашивание материала вокруг точки крепления. Внутренняя резьба дюбеля позволяет использовать стандартные шурупы или болты.

Изготавливают такие изделия методом литья из цинк-алюминиевых сплавов или штамповкой из оцинкованной стали. Такая конструкция позволяет надежно фиксировать навесное оборудование, радиаторы и направляющие на хрупких основаниях.

Для достижения максимальной нагрузки нужно подбирать диаметр бура на 1–2 мм меньше диаметра тела дюбеля, чтобы обеспечить плотное врезание ребер в поры бетона.

Дюбель «Молли» разработан специально для фиксации предметов на тонкостенных основаниях, таких как гипсокартон, фанера или пустотелые плиты перекрытия. Принцип действия основан на формировании упорного зонтика на тыльной стороне поверхности.

При затягивании винта центральная часть металлической втулки складывается, образуя четыре опорных луча с большой площадью соприкосновения. Это позволяет распределить нагрузку равномерно, исключая продавливание или разрыв хрупкого листа.

Изготовление таких дюбелей требует точной вырубки пазов в стальной трубке, чтобы обеспечить симметричное раскрытие лепестков. Острые зубцы под головкой фиксируют дюбель от проворачивания в момент монтажа. Использование «Молли» позволяет подвешивать тяжелые полки и кронштейны на гипсокартонные перегородки с гарантией безопасности.

Для качественной установки следует использовать специальный обжимной инструмент (клещи), который обеспечивает раскрытие замка без риска перетяжки и срыва резьбы.

Металлический дюбель-гвоздь представляет собой неразъемную или частично разборную систему, состоящую из распорной гильзы и ударного стопорного штыря. Его гильза изготавливается методом холодной штамповки из стальной ленты, на которой формируются насечки для фиксации в бетоне. Штырь выполняется из закаленной стали, что позволяет забивать его молотком без деформации.

Такой крепеж идеален для серийного монтажа профилей, плинтусов и кабельных клипс к кирпичу и бетону. Скорость работ при использовании ударного дюбеля в разы выше, чем при работе с винтовыми парами. На производстве изделия проходят обязательную оцинковку для защиты от коррозии внутри стен.

Тщательный контроль соосности штыря и гильзы исключает заклинивание при установке. Если требуется плотное прижатие тонких металлических реек к неровным основаниям, лучше выбирать дюбель-гвозди с широким фланцем (шляпкой).

Требования пожарной безопасности (ФЗ №123) накладывают жесткие ограничения на материалы крепежа для систем жизнеобеспечения. В случае пожара температура в подпотолочном пространстве мгновенно поднимается до +600–900 градусов. Пластиковые элементы плавятся в первые минуты, что приводит к обрыву воздуховодов и труб пожаротушения, блокируя пути эвакуации. Стальные дюбели и анкеры выдерживают нагрев до предела текучести металла, сохраняя целостность магистралей в течение необходимого времени.

При изготовлении таких метизов применяют стали с повышенной огнестойкостью. Тщательная проверка резьбовых соединений на срыв под термической нагрузкой является частью сертификационных испытаний. Для монтажа оборудования в общественных зданиях и торговых центрах применяют исключительно цельнометаллические дюбели, сертифицированные по классу огнестойкости R30–R120.

Надежность крепления в твердом бетоне или кирпиче на 90% зависит от точности подготовки отверстия. Для металлических распорных дюбелей зазор между стенкой и метизом должен быть минимальным. Обычно диаметр бура соответствует наружному диаметру дюбеля. Важно избегать «разбивания» отверстия: перфоратор должен работать без радиального биения.

В пористых материалах (керамзитобетон, ракушечник) диаметр сверла может быть на 0,5–1 мм меньше номинала дюбеля для обеспечения плотной запрессовки. Глубина отверстия всегда должна превышать длину дюбеля на 5–10 мм, чтобы остатки строительной пыли не мешали полной посадке метиза.

Профессиональная подготовка включает обязательную продувку отверстия от шлама. Использование качественных твердосплавных буров гарантирует получение отверстия с правильной геометрией, что исключает прокручивание дюбеля при финальном затягивании шурупа.

Термодиффузионное цинкование (ТДЦ) - метод защиты, при котором пары цинка проникают в кристаллическую решетку стали при температуре около +400 градусов. В отличие от гальваники такое покрытие получается более толстым, твердым и равномерным по всей поверхности, включая внутренние резьбы и глубокие пазы лепестков дюбеля.

Покрытие ТДЦ обладает исключительной износостойкостью и не отслаивается при деформации металла в момент распора внутри стены. Это особенно важно для дюбелей, работающих в агрессивных средах: соленом тумане приморских зон или в промышленных цехах. Срок службы метизов с ТДЦ в 3–5 раз выше, чем у деталей с электролитическим цинкованием.

Процесс производства таких дюбелей исключает риск водородного охрупчивания стали, сохраняя пластичность распорных элементов. дюбели с термодиффузионной защитой заказывают для фасадных работ на высотных зданиях, где замена крепежа затруднена и требует больших затрат.

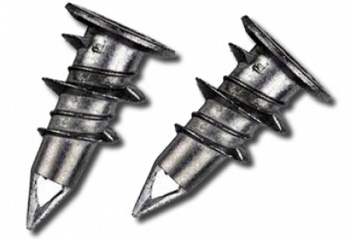

Дюбель «Дрива» - самосверлящий винт с очень широкой резьбой и острым наконечником. Изготавливают такие изделия методом литья из цинкового сплава или высокопрочного нейлона. Металлический вариант предпочтительнее для навешивания более тяжелых предметов, так как он не ломается при встрече со стальным профилем каркаса.

Широкий шаг резьбы позволяет дюбелю надежно зафиксироваться в гипсовом сердечнике листа, не разрушая его структуру. Для установки не требуется предварительное сверление: дюбель вкручивается обычной отверткой или шуруповертом на низких оборотах. Плоская головка метиза плотно прилегает к поверхности листа, обеспечивая аккуратный внешний вид.

Металлическая «Дрива» - самый быстрый способ монтажа электроустановочных изделий и мелкого декора на ГКЛ. При вкручивании в двойной слой гипсокартона лучше использовать только металлические модели, так как они обладают достаточной прочностью для прохождения плотных слоев картона.

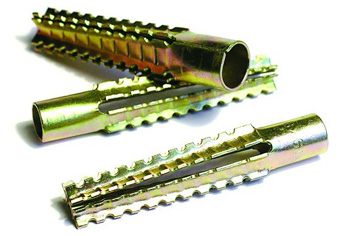

Распорная способность металлического дюбеля зависит от правильности формирования продольных разрезов на корпусе. При изготовлении методом холодной штамповки на прессе важно обеспечить идеальную симметрию лепестков. Если один сегмент окажется тоньше или короче другого, при завинчивании винта распор произойдет неравномерно, что вызовет перекос крепежа и снижение площади контакта.

Технический контроль на заводе включает замеры толщины стенок и проверку глубины прорезей. На поверхности не должно быть заусенцев, способных заклинить штырь до момента полного раскрытия замка. В ряде моделей на лепестках выполняют специальные стопорные зубцы, направленные назад. Качественная штамповка гарантирует предсказуемое поведение металла при деформации внутри отверстия.

Геометрия верхней части дюбеля определяет способ фиксации закрепляемой детали. Потайная головка (фланец) позволяет утопить крепеж заподлицо, что необходимо для установки оконных рам и дверей. Широкий бортик (цилиндрическая головка) предотвращает проваливание дюбеля в отверстие и обеспечивает надежное прижатие кронштейнов с большими монтажными проемами.

В процессе производства головка формируется методом высадки, что гарантирует её высокую прочность на отрыв от стержня. Существуют модели с уменьшенным фланцем для скрытого монтажа декоративных планок. Наличие стопорных ребер под головкой мешает дюбелю вращаться при закручивании винта.

Правильный выбор формы головки избавляет от необходимости использования дополнительных шайб и обеспечивает аккуратный внешний вид узла крепления. Для фиксации тяжелых стальных конструкций выбирают дюбели с усиленной шестигранной головкой под гаечный ключ.

Несущая способность дюбеля - расчетная величина, зависящая от диаметра метиза, глубины его посадки и прочности основания. На заводах проводят натурные испытания на специальных стендах: дюбель устанавливается в контрольный бетонный блок, после чего гидравлический прибор плавно вытягивает его до момента разрушения. Полученное значение делится на коэффициент безопасности (обычно от 4 до 7), что дает рабочую нагрузку, указываемую в каталогах.

Важно учитывать, что в кирпичной кладке или газобетоне эти значения будут в разы ниже, чем в монолите. Тщательный учет сил трения и сопротивления материала основания позволяет инженерам проектировать надежные узлы подвеса.

При заказе изделий для тяжелых нагрузок заказчик вправе требовать протоколы испытаний для разных типов строительных материалов. Это поможет избежать аварийных ситуаций из-за переоценки прочности крепления.
