Изготовление заклепок

Заклепки обеспечивают высокую надежность в конструкциях, подвергающихся постоянным динамическим и вибрационным нагрузкам. В отличие от сварного шва, который становится жестким и хрупким участком с измененной структурой металла, заклепочное соединение обладает микроподвижностью. Это позволяет узлу эффективно гасить энергию вибраций без образования усталостных трещин.

При производстве заклепок используют пластичные стали или цветные сплавы, которые не склонны к внезапному разрушению под действием резонанса. В случае перегрузки заклепка может незначительно деформироваться, сохраняя целостность соединения, в то время как сварка может лопнуть мгновенно. Именно поэтому заклепки остаются основным видом крепежа в авиастроении, мостостроении и при сборке рам тяжелой спецтехники.

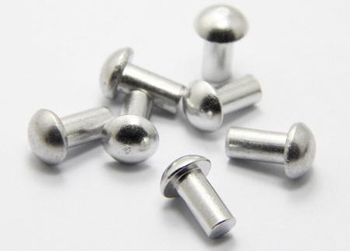

Для повышения ресурса таких узлов лучше выбирать заклепки с полукруглой головкой, обеспечивающей оптимальное распределение прижимного усилия по площади контакта.

Общая длина стержня должна складываться из суммарной толщины соединяемых деталей и припуска на расклепку. В инженерной практике принято правило: для получения стандартной полукруглой головки выступающая часть стержня должна составлять от 1,2 до 1,5 его диаметра.

Если длины будет недостаточно, замыкающая головка получится неполной, что резко снизит прочность на вырыв. При избыточной длине стержень может изогнуться внутри отверстия, что приведет к перекосу и неплотному прилеганию деталей.

При изготовлении заклепок на заказ исполнители учитывают способ монтажа (ручной или пневматический), так как усилие оборудования влияет на степень осадки металла. А заказчику стоит всегда проверять соответствие длины заклепки толщине с помощью калиброванных линеек перед началом массового монтажа.

При изготовлении заклепок важно учитывать совместимость их материала с соединяемыми деталями. При контакте двух разнородных металлов (например, алюминиевой заклепки и стального листа) в присутствии влаги образуется гальваническая пара. В ней менее благородный металл начинает стремительно разрушаться. Алюминий в паре со сталью или медью выступает анодом и превращается в порошок за короткий срок, что ведет к потере прочности соединения.

Чтобы исключить этот риск, заклепки должны быть изготовлены из того же металла, что и основные детали, либо иметь надежное изоляционное покрытие. В ряде случаев применяют прокладки из полимеров или герметики. Для сборки конструкций из нержавеющей стали необходимо использовать исключительно нержавеющие заклепки марки А2 или А4. Соблюдение правила химической совместимости гарантирует отсутствие скрытых процессов разрушения внутри узла, сохраняя его паспортную долговечность.

Вытяжные заклепки - решение для случаев, когда доступ к соединяемым деталям возможен только с одной стороны. Конструктивно они состоят из полой алюминиевой или стальной гильзы и стального стержня с утолщением на конце. В процессе установки заклепочник вытягивает стержень, который развальцовывает гильзу с обратной стороны, формируя слепую головку. Это позволяет монтировать облицовочные панели, короба и фасадные системы без разборки всего каркаса.

Скорость такого монтажа в разы выше, чем при использовании классических заклепок под молоток. На производстве выпускают различные типы тягового крепежа: многозажимные, лепестковые и герметичные. При выборе вытяжных моделей стоит обращать внимание на материал стержня: стальной сердечник обеспечивает более высокую прочность на срез, а нержавеющий исключает появление потеков ржавчины на лицевой поверхности.

Для обеспечения прочности соединения зазор между стержнем заклепки и стенками отверстия должен быть минимальным. Согласно техническим нормативам диаметр отверстия не должен превышать диаметр заклепки более чем на 0,1–0,2 мм. При слишком свободном отверстии стержень в процессе расклепывания может искривиться буквой S, что не позволит деталям плотно прижаться друг к другу. Это создаст люфт, который под действием нагрузок быстро приведет к срезу крепежа.

В прецизионном производстве отверстия не просто сверлят, а подвергают зенкерованию для достижения высокой точности геометрии. Важно также удалять заусенцы по краям отверстий, так как они мешают плотному прилеганию головки к поверхности металла.

Тщательная подгонка диаметров сверла и заклепки - обязательное условие герметичности стыка, что особенно важно при изготовлении резервуаров и топливных баков.

Массовое производство заклепок осуществляется на автоматических холодновысадочных станках из проволоки-катанки. Процесс основан на пластической деформации металла без его нагрева. Отрезок проволоки зажимается в матрице, после чего пуансон ударом формирует головку заданной формы.

Преимущество холодной высадки заключается в наклепе металла: в процессе деформации структура уплотняется, что повышает предел прочности и твердость изделия. Метод обеспечивает высокую производительность и безупречную повторяемость размеров. Важно использовать качественное сырье с однородным химическим составом для исключения трещин на кромках головки. После штамповки заклепки часто проходят галтовку для удаления заусенцев и обезжиривания.

Использование холодновысаженного крепежа гарантирует стабильность механических свойств каждой детали в партии.

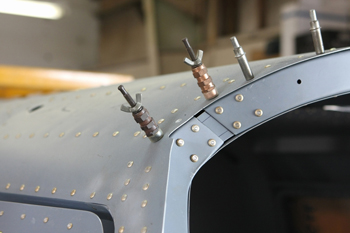

Потайные заклепки (DIN 661 или ГОСТ 10300-80) применяют там, где требуется абсолютно гладкая поверхность конструкции после сборки. Это актуально для авиационной промышленности (снижение аэродинамического сопротивления), судостроения и производства мебели. При монтаже в основной детали выполняют конусное углубление (зенковку), в котором полностью утапливается головка заклепки.

Изготовление таких метизов требует строгого соблюдения угла конуса головки (обычно 90 или 120 градусов) для плотной посадки в гнездо. Потайное соединение менее устойчиво к нагрузкам на вырыв по сравнению с полукруглой головкой, поэтому его проектируют с учетом увеличенного количества точек крепления. Для получения эстетичного результата важно, чтобы после расклепки головка не выступала над плоскостью листа более чем на 0,05 мм.

Качественное выполнение зенковки отверстий обеспечивает монолитность внешнего вида и исключает зацепление одежды или инструментов о крепежные элементы.

Высокопрочные заклепки из дюралюминия (марки Д18, В65) требуют специфического режима подготовки. В закаленном состоянии эти сплавы слишком твердые и при попытке расклепывания просто трескаются.

Для восстановления пластичности заклепки подвергают закалке с последующим немедленным охлаждением, после чего наступает период «инкубации» (от нескольких часов до суток). В это время металл остается мягким, позволяя мастеру легко сформировать замыкающую головку. По истечении периода ожидания начинается процесс естественного старения, и заклепка восстанавливает свою проектную прочность.

На производстве такие заклепки часто хранят в холодильных камерах для замедления старения до момента выдачи в цех. Строгое соблюдение временного интервала между закалкой и монтажом - решающий фактор качества для таких ответственных отраслей, как самолетостроение.

При соединении тонких листов металла или пластика есть риск деформации (промятия) основного материала под действием ударов или усилия заклепочника. Для защиты заготовок применяют заклепки с увеличенной площадью головки или специальные подкладные шайбы.

Шайба устанавливается со стороны замыкающей головки, распределяя нагрузку по большей поверхности. Это предотвращает проваливание крепежа внутрь материала и обеспечивает надежную фиксацию без перекосов.

Можно использовать «лепестковые» вытяжные заклепки, которые при раскрытии образуют широкую зону упора. В процессе изготовления таких метизов на гильзе выполняют продольные надрезы.

Тщательный подбор типа заклепки под мягкие и хрупкие материалы исключает появление вмятин и трещин вокруг отверстия. Для обеспечения стабильного качества при работе с деликатными панелями рекомендуется использовать пневматические инструменты с регулировкой усилия тяги.

Выбор между оцинкованной сталью и нержавейкой зависит от агрессивности среды и требований к прочности. Оцинкованные заклепки из углеродистой стали - решение для строительных конструкций внутри помещений или под навесом. Слой цинка защищает металл от коррозии, но при деформации головки может частично повреждаться.

Нержавеющие заклепки обладают коррозионной стойкостью по всему объему металла, что делает их незаменимыми для пищепрома и медицины. Нержавеющая сталь значительно тверже обычной, что требует приложения больших усилий при монтаже и использования мощного инструмента. Вместе с тем нержавеющий крепеж обладает более высоким пределом прочности на срез.

Для объектов, находящихся в непосредственном контакте с соленой водой или кислотами, стоит выбирать нержавеющие заклепки, содержащие молибден. Это поможет предотвратить точечную коррозию.

Проверка надежности узла включает визуальный осмотр и инструментальные замеры. Качественная заклепка должна плотно прижимать детали друг к другу: между листами не должно проходить лезвие щупа. Форма замыкающей головки должна быть симметричной, без трещин на краях и следов перекоса стержня. Недопустимым браком считается наличие люфта («дребезга») заклепки в отверстии.

В ответственных конструкциях (авиация, мосты) выборочные соединения проверяют методом ультразвуковой дефектоскопии для исключения внутренних разрывов стержня. Также контролируется отсутствие повреждений основного металла вокруг головки.

При обнаружении дефектной заклепки её аккуратно высверливают и заменяют новой. Регулярная проверка калибрами высоты и диаметра сформированных головок позволяет вовремя заметить износ оснастки или неверную настройку пневмоинструмента.

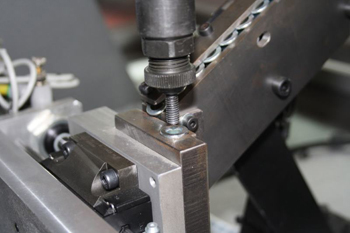

Резьбовая заклепка совмещает в себе функции крепежного элемента и гайки. Она представляет собой гильзу с внутренней резьбой, которая после установки в тонкий лист образует надежное резьбовое гнездо. Это идеальное решение для случаев, когда толщина металла не позволяет нарезать полноценную резьбу для крепления оборудования.

При производстве таких изделий используется высокоточная выточка или холодная высадка с последующим нарезанием резьбы на ЧПУ. Резьбовые заклепки могут иметь цилиндрический или шестигранный фланец для предотвращения проворачивания. Важно точно соблюдать диаметр отверстия, иначе при затягивании болта заклепка может начать вращаться в листе.

Использование шестигранных бонок в соответствующих отверстиях полностью снимает проблему прокручивания, обеспечивая долговечность резьбового узла при многократной сборке.
