Изготовление крюков

Коэффициент запаса прочности - основополагающий параметр безопасности. Он определяется как отношение минимальной разрушающей нагрузки к номинальной грузоподъемности (WLL).

Согласно государственным стандартам и правилам Ростехнадзора для кованых и штампованных крюков общего назначения этот коэффициент должен составлять не менее 5:1. Это означает, что крюк с маркировкой «2 тонны» обязан выдерживать без физического разрушения усилие в 10 тонн. Такой высокий порог необходим для компенсации динамических ударов, возникающих при рывках груза, и постепенного механического износа металла.

В процессе изготовления образцы из каждой партии подвергаются разрушающим испытаниям на стендах для подтверждения заложенных характеристик. При выборе такелажа нужно обратить внимание на паспорт изделия, в котором указан класс прочности стали, так как это напрямую определяет надежность работы подъемного механизма в экстремальных режимах.

Пластинчатые крюки собирают из нескольких слоев вырезанных стальных листов, соединенных между собой мощными заклепками. Такая многослойная конструкция обладает уникальным свойством безопасности: в случае возникновения усталостной трещины разрушается только одна пластина, в то время как остальные продолжают удерживать груз. Это дает время заметить неисправность и безопасно завершить операцию. Литые или кованые крюки при аналогичных нагрузках могут лопнуть мгновенно и полностью.

Пластинчатые модели (ГОСТ 6619-75) незаменимы для транспортировки ковшей с расплавленным металлом и крупногабаритных деталей в тяжелом машиностроении. Металл пластин проходит обязательную нормализацию для выравнивания структуры. При осмотре пластинчатого крюка обращают внимание на плотность прилегания листов и отсутствие люфта в заклепочных соединениях, что является ключевым индикатором исправности узла.

Естественный износ зева крюка происходит в месте постоянного контакта с коушами или цепями, что ведет к постепенному уменьшению площади поперечного сечения металла. Согласно нормам безопасности крюк подлежит немедленному списанию, если величина износа в самой нагруженной части превышает 10% от первоначальной высоты сечения.

Опасным дефектом считается также остаточная деформация (разгиб) зева. Если расстояние между носком крюка и его основанием увеличилось более чем на 10–15% по сравнению с паспортными данными, это свидетельствует о перегрузке и потере прочностных свойств стали. Такой метиз теряет способность удерживать груз и может сломаться при следующем подъеме.

Для точного контроля мастера используют калиброванные шаблоны. В ходе ежемесячных осмотров тщательно замеряют геометрические параметры крюков.

Предохранительный замок (защелка) предотвращает случайное соскальзывание стропа или петли каната из зева крюка при ослаблении натяжения или раскачивании груза. Конструктивно он может быть подпружиненной пластиной или стопорной скобой. Использование крюков без замков в стандартных грузоподъемных операциях запрещено техникой безопасности, за исключением специальных чалочных крюков для работы с контейнерами или определенных видов литейных работ.

Защелки изготавливают из оцинкованной стали для защиты от коррозии. Важно, чтобы замок плотно прилегал к носку крюка и не имел люфтов, способных привести к его самопроизвольному открытию. При покупке крюков необходимо проверить возвратную пружину защелки, так как её исправность исключает риск падения груза при проведении сложных монтажных работ на высоте.

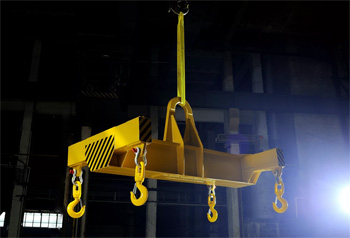

Крюки, встраиваемые в траверсы или крановые подвески, часто имеют удлиненный цилиндрический хвостовик с нарезанной резьбой. Этот узел передает всю нагрузку от крюка на силовую гайку.

В процессе производства резьба хвостовика выполняется методом накатки или чистового точения с обязательным контролем соосности. Переход от тела крюка к хвостовику оформляется в виде плавной галтели большого радиуса для исключения концентрации напряжений. Резьба должна соответствовать высокому классу точности и не иметь сорванных витков или забоин. После навинчивания гайки она обязательно фиксируется стопорной планкой или шплинтом.

В ходе эксплуатации нужно проверять состояние резьбового соединения хвостовика на отсутствие следов коррозии и механических деформаций, так как скрытое разрушение резьбы становится частой причиной аварийного падения крюковой обоймы.

Стали с добавлением никеля и хрома обладают повышенной ударной вязкостью и прочностью, но они значительно сложнее в обработке по сравнению с углеродистыми марками. При ковке и штамповке таких сплавов требуется строгое соблюдение температурного интервала для исключения пережога или появления внутренних трещин.

Легированный металл чувствителен к режимам термической обработки: закалка должна проводиться с точным контролем времени выдержки в масле. Это позволяет достичь высокой твердости поверхности при сохранении пластичной сердцевины.

Такие крюки используют в условиях экстремально низких температур (Арктика), где обычная сталь становится хрупкой. На производстве каждое изделие из легированной стали проходит обязательную ультразвуковую дефектоскопию. При заказе крюков для северного исполнения выбирают модели с маркировкой стали ХЛ, гарантирующей сохранение прочности при морозах до -60 градусов.

Перед отгрузкой заказчику каждый грузоподъемный крюк проходит обязательную процедуру статических испытаний. Изделие подвергают нагрузке, которая на 25% превышает его номинальную грузоподъемность (1.25 WLL). Крюк удерживается под этим весом в течение 10 минут, после чего нагрузка снимается.

Специалисты ОТК проводят тщательный осмотр на предмет появления трещин, деформаций или остаточного разгиба зева. Если геометрия детали изменилась хотя бы на долю миллиметра, она признается браком и уничтожается. Успешно прошедший тест крюк получает индивидуальное клеймо и номер партии.

Данные об испытаниях вносятся в сертификат качества. Наличие отметки о заводских испытаниях является юридическим подтверждением того, что метиз пригоден для безопасной эксплуатации на опасных производственных объектах.

Многие модели крюков оснащаются вертлюжным узлом, позволяющим им свободно вращаться под нагрузкой. Поверхность шейки в этом случае работает в паре с подшипником или втулкой. При изготовлении таких деталей шейка подвергается шлифованию до достижения шероховатости Ra 1.6 или Ra 0.8. Это необходимо для обеспечения плавности хода и предотвращения заклинивания при подъеме грузов, склонных к вращению. Наличие рисок или вмятин в зоне вращения ведет к быстрому разрушению тел качения подшипника.

Профессиональные производители защищают шейки консервационной смазкой для исключения коррозии при хранении. При монтаже крюка в обойму необходимо убедиться, что узел вращения забит свежей смазкой. Это обеспечит легкость позиционирования груза и снизит риск возникновения крутильных колебаний каната.

S-образные крюки (или крюки-подвесы) имеют открытую форму без защелок и используются для быстрого временного соединения цепей и петель. Они часто востребованы в бытовых нуждах, сельском хозяйстве и при проведении неответственных монтажных работ.

На производстве такие изделия получают методом холодной или горячей гибки стального прутка. Важным технологическим этапом является скругление концов крюка для предотвращения травматизма и повреждения строп. Прочность S-образного крюка на разгиб значительно ниже, чем у классических моделей с проушиной, поэтому их нельзя применять для ответственных грузоподъемных операций.

При выборе такого метиза обращают внимание на диаметр прутка и отсутствие заломов металла в местах изгиба. Нужно помнить, что S-образные крюки не предназначены для динамических нагрузок и должны использоваться только для статического подвешивания грузов.

Буквенно-цифровая штамповка на корпусе крюка содержит исчерпывающую информацию о его технических возможностях. К обязательным элементам относятся товарный знак завода, обозначение типоразмера (номера) и величина допустимой рабочей нагрузки в тоннах (WLL). Также часто указывается класс прочности материала.

Маркировка по ГОСТ может включать сведения о типе исполнения (ХЛ — хладостойкий, П — повышенной точности). Отсутствие клейма - повод для немедленной выбраковки изделия, так как невозможно подтвердить его грузоподъемность.

В процессе эксплуатации маркировка помогает стропальщикам быстро подобрать оснастку под вес конкретного груза.

Однорогие крюки - наиболее массовый вид такелажа, обеспечивающий быстрый захват груза за одну петлю. Они просты в производстве и удобны при работе с мягкими стропами.

Двурогие крюки (ГОСТ 6627-74) применяются для подъема массивных объектов, когда требуется зацеп за две точки или использование двух ветвей стропа одновременно. Двурогая конструкция обеспечивает более стабильное положение груза и исключает его перекос в одной плоскости.

При изготовлении двурогих моделей важно соблюдать идеальную симметрию рогов, чтобы нагрузка распределялась поровну. Из-за более сложной формы такие изделия часто изготавливают методом литья с последующей механической обработкой.

Двурогие крюки используют при работе с длинномерными грузами и траверсами. Это позволяет значительно снизить риск самопроизвольного смещения центра тяжести при подъеме.
