Изготовление шайб

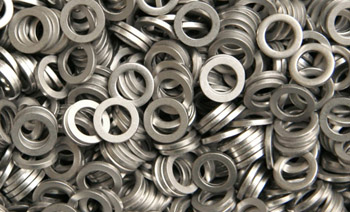

Основное назначение плоской шайбы (ГОСТ 11371) - увеличение площади опорной поверхности и равномерное распределение усилия затяжки болта или гайки. При завинчивании крепежа без шайбы острые грани головки или гайки могут врезаться в материал детали, вызывая её деформацию или повреждение защитного покрытия. Это особенно важно для конструкций из мягких металлов, таких как алюминий или латунь.

Шайба создает плоское пятно контакта, которое снижает удельное давление на заготовку, предотвращая её продавливание. В процессе производства контролируется плоскостность и параллельность сторон изделия, что исключает перекос метиза при монтаже. Тщательная зачистка заусенцев на краях шайбы предотвращает появление царапин на лицевых панелях.

Плоские шайбы нужно использовать всегда, когда прочность материала соединяемых деталей ниже прочности стали болта, чтобы избежать ослабления узла из-за смятия опорной зоны.

Шайба Гровера (ГОСТ 6402) представляет собой одновитковую пружину с прямоугольным сечением и разрывом. Механика её работы основана на создании постоянного осевого усилия, которое препятствует люфту в резьбовой паре. При затягивании гайки шайба сжимается, стремясь разжаться обратно, что создает повышенное трение в витках резьбы. Кроме того, острые кромки в месте разреза «гровера» при вибрации врезаются в тело гайки и детали, выполняя роль механического стопора.

Изготовление таких метизов требует применения пружинных сталей с последующей закалкой до высокой твердости (40–50 HRC). Важно помнить, что пружинная шайба теряет эффективность при многократном использовании, так как металл подвергается усталости.

При сборке узлов, работающих в условиях постоянной тряски, шайба Гровера обязательна к установке. Она гарантирует сохранение заданного момента затяжки в течение всего срока службы оборудования.

Выбор стали 65Г обусловлен её способностью сохранять упругие свойства после многократных циклов деформации. Это марганцовистая рессорно-пружинная сталь, которая после термической обработки (закалки и отпуска) приобретает высокий предел текучести.

Шайба из такого материала не деформируется необратимо при сильном сжатии, обеспечивая стабильный подпор гайки. При производстве строго контролируется температурный режим, чтобы избежать пережога металла, который сделал бы деталь хрупкой. Если использовать обычную сталь Ст3, шайба просто сплющится и перестанет выполнять функцию стопора. Марганец в составе 65Г также повышает износостойкость кромок, позволяя им эффективно «вгрызаться» в металл.

Для предотвращения коррозии пружинные шайбы часто подвергают химическому оксидированию.

Перед монтажом необходимо проверять твердость «гроверов»: качественная шайба не должна оставаться плоской после однократного сжатия в тисках.

Увеличенные (усиленные) шайбы имеют наружный диаметр, примерно в три раза превышающий диаметр отверстия. Такие изделия незаменимы при работе с хрупкими или тонкими материалами, а также в деревянном домостроении. Большая площадь опоры позволяет затягивать болт с существенным усилием без риска проваливания головки внутрь материала или раскалывания древесины вдоль волокон.

При изготовлении таких шайб методом штамповки используется более толстый листовой прокат для сохранения жесткости диска при изгибе. Увеличенные шайбы также применяют для перекрытия отверстий, диаметр которых значительно больше диаметра стержня болта, что часто случается при монтаже фасадных систем и рекламных конструкций. Тщательная калибровка внутреннего диаметра обеспечивает центровку метиза.

При фиксации тонкого листового металла к каркасу увеличенные шайбы используют для предотвращения эффекта «прорезания» листа при сильных ветровых нагрузках.

Шайбы с лапками (ГОСТ 13463) обеспечивают жесткую механическую блокировку резьбового соединения, исключающую любое вращение гайки. Конструкция включает внутреннюю или внешнюю лапку, которая при монтаже закладывается в специально предусмотренный паз на детали или отгибается за край заготовки. После затяжки вторая часть шайбы отгибается на грань гайки.

Такой метод стопорения считается одним из самых надежных в тяжелом машиностроении и авиации, так как он не зависит от силы трения и сохраняет работоспособность даже при полной потере преднатяга резьбы. Изготовление шайб ведется из низкоуглеродистых пластичных сталей, способных выдержать загиб на 90 градусов без образования трещин.

Важно правильно подобрать длину лапки под габариты узла. А для ответственных соединений в трансмиссиях транспорта использовать только сертифицированные стопорные шайбы, исключающие самопроизвольный демонтаж узлов при экстремальных вибрациях.

Косые шайбы имеют клиновидную форму сечения с определенным углом уклона (обычно 8% или 14%). Они предназначены для компенсации уклона полок горячекатаных швеллеров и двутавровых балок. Без использования косой шайбы головка болта будет прилегать к полке только одной кромкой, что создаст опасный изгибающий момент на стержень метиза и приведет к его быстрому обрыву.

Такие шайбы изготавливают методом фрезерования или точного литья с последующей механической обработкой. На поверхности часто выполняются одна или две проточки, указывающие на величину уклона. Точность соблюдения угла является решающим фактором безопасности строительных ферм и опор.

При закупке крепежа для каркасов зданий следует сверять уклон полки профиля с параметрами шайбы. Использование косых шайб гарантирует строго перпендикулярное направление нагрузки на ось болта, предотвращая его деформацию при затяжке.

Зубчатые шайбы имеют по внутреннему или наружному контуру острые зубцы, отогнутые в разные стороны. Главная задача таких метизов - обеспечение надежного электрического контакта и предотвращение отвинчивания за счет врезания в металл. При затяжке зубцы прорезают слой оксидной пленки, лака или краски на соединяемых деталях, создавая множество точек проводимости тока. Это делает их незаменимыми при монтаже заземления, сборке распределительных щитов и корпусов радиоэлектронной аппаратуры.

В производстве такие изделия изготавливаются из пружинных сталей или бронзы с последующим лужением или цинкованием. Зубчатая структура также эффективно гасит микровибрации, действуя как множество мелких пружин.

При сборке чувствительной электроники выбирают именно латунные зубчатые шайбы, которые обладают высокой электропроводностью и не окисляются со временем, гарантируя стабильность параметров заземляющего контура.

Процесс вырубки шайбы из листа на прессе сопровождается образованием характерного рельефа на кромках: одна сторона получается слегка скругленной, а другая — острой, с возможным наличием заусенцев. Если заусенцы не удалены на этапе галтовки, они могут стать очагами концентрации напряжений или повредить поверхность детали при вращении гайки.

В профессиональном производстве шайбы проходят обязательную финишную обработку в абразивных барабанах для скругления всех острых краев. Также важно соблюдать перпендикулярность торцов, так как перекос шайбы вызовет неравномерную нагрузку на резьбу болта. Высокое качество кромок обеспечивает плотное и равномерное прилегание по всей плоскости контакта.

При монтаже ответственных узлов рекомендуется укладывать шайбу скругленной стороной к детали, чтобы минимизировать риск повреждения лицевых поверхностей и защитных лакокрасочных покрытий.

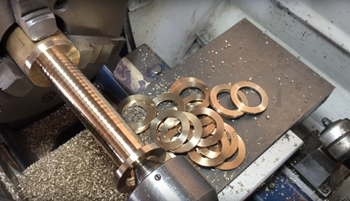

Мягкие металлы применяют для изготовления уплотнительных прокладок в гидравлических и топливных системах. Принцип их работы основан на высокой пластичности: при затягивании штуцера медная или алюминиевая шайба деформируется, заполняя собой все микронеровности и риски на сопрягаемых поверхностях, создавая герметичный барьер для жидкостей под давлением.

Медные шайбы перед использованием часто подвергают отжигу для достижения максимальной мягкости. Алюминиевые модели дешевле и легче, но они менее устойчивы к высоким температурам. В процессе производства таких изделий важно обеспечить отсутствие задиров на плоскостях.

Уплотнительные шайбы - одноразовые детали: после однократного сжатия металл нагартовывается и теряет способность повторно обеспечивать герметичность. Поэтому при каждом демонтаже топливных форсунок или тормозных шлангов нужно заменять медные и алюминиевые шайбы новыми.

Комбинированные кровельные шайбы состоят из стального диска и привулканизированного слоя этилен-пропиленового каучука (EPDM). Такая конструкция обеспечивает идеальную герметизацию отверстий при монтаже профнастила или сэндвич-панелей. Металлическая часть равномерно распределяет давление самореза, а упругий слой резины плотно облегает стержень и прижимается к кровле, исключая протечки. EPDM-резина отличается высокой атмосферостойкостью: она не трескается на морозе и не разлагается под действием ультрафиолета в отличие от обычного неопрена.

При изготовлении таких изделий стальная часть обычно оцинковывается или окрашивается в цвет кровли по шкале RAL. Важно контролировать усилие затяжки: правильной считается нагрузка, при которой резиновый край выступает из-под металла на 0,5–1 мм. Тщательный выбор шайб с качественным уплотнителем гарантирует отсутствие коррозии в местах крепления кровли на срок до 25–30 лет.

Проверка качества изготовленных шайб включает инструментальный замер трех основных размеров: внутреннего диаметра (d), наружного диаметра (D) и толщины (s).

Внутренний диаметр проверяется калибр-пробками, он должен обеспечивать свободное прохождение болта, но без избыточного зазора, который мог бы привести к смещению шайбы. Для толщины допускается отклонение в пределах нескольких сотых долей миллиметра, так как этот параметр влияет на длину резьбовой части метиза.

Важный этап - контроль плоскостности на поверочной плите: шайба не должна иметь изгибов («тарелочности»), если это не предусмотрено конструкцией. Твердость пружинных шайб измеряется на приборах Роквелла для подтверждения качества закалки.

Наличие протокола испытаний гарантирует заказчику, что партия метизов соответствует заявленному ГОСТу и обеспечит расчетную надежность соединений в любых условиях эксплуатации.
