Изготовление шкантов

Основное достоинство металлических шкантов - их геометрическая стабильность и высокая механическая прочность. В отличие от деревянных нагелей стальные или латунные изделия не подвержены деформациям при изменении влажности воздуха. Деревянный шкант может разбухнуть или усохнуть, что ведет к растрескиванию деталей или ослаблению узла. Металл же сохраняет свои размеры десятилетиями, обеспечивая жесткость каркаса.

Кроме того, металлический крепеж позволяет выполнять многократную сборку и разборку мебели без повреждения посадочных мест, что недостижимо для соединений на клею. Высокая прочность на срез позволяет использовать меньшее количество метизов для фиксации тяжелых полок и перегородок.

Для элитной мебели из массива дуба или бука рекомендуется использовать стальные шканты с антикоррозийным никелевым покрытием.

Для производства шкантов применяют качественные конструкционные стали и сплавы цветных металлов. Наиболее востребована сталь марки 20 или 35, которая обладает хорошей обрабатываемостью на токарных автоматах и достаточной прочностью для бытовых нагрузок.

В производстве фурнитуры для офисной и промышленной мебели часто используют легированную сталь 40Х с последующей термической обработкой для повышения износостойкости поверхностей. Если мебель предназначена для влажных помещений, приоритет отдается нержавеющим сталям аустенитного класса (AISI 304). Латунные шканты выбирают из-за их эстетичного вида и отсутствия магнитных свойств, что важно для специализированного лабораторного оборудования.

Выбор конкретного сплава должен зависит от расчетных нагрузок на соединение и от агрессивности внешней среды.

Точность сопряжения шканта с деревянной деталью определяет жесткость всей конструкции. В отличие от мягкого дерева металл не сминается при установке, поэтому допуски на отверстия должны быть прецизионными.

Существует два типа посадок. Посадка с натягом применяется для фиксации шканта в одной из деталей, в этом случае отверстие сверлится на 0,1 мм меньше диаметра шершавого стержня. Для второй, ответной детали используется посадка с небольшим зазором (0,05–0,1 мм), что обеспечивает легкую стыковку узлов при сборке. Малейшее отклонение соосности отверстий приведет к невозможности соединения панелей или к их перекосу.

Использование стальных кондукторов при сверлении отверстий под металлические шканты гарантирует точность сборки с погрешностью не более пяти сотых миллиметра.

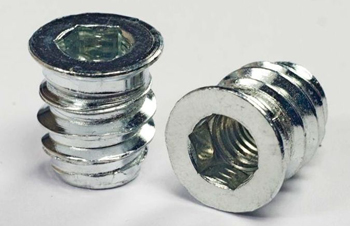

Плитные материалы на основе древесной стружки обладают рыхлой структурой, в которой гладкие шканты удерживаются хуже, чем в массиве. Для повышения надежности соединений в ДСП применяют ввертные шканты с крупным шагом резьбы. При вкручивании резьба нарезает каналы в прессованных опилках, создавая мощное сопротивление вырыванию.

Такие метизы часто имеют комбинированную структуру: резьбовую часть для одной детали и гладкую цилиндрическую - для другой. Это позволяет реализовать схему «шип-паз» с высокой прочностью на растяжение. При изготовлении изделий на станках с ЧПУ особое внимание уделяется остроте профиля резьбы.

Для стандартной мебельной плиты толщиной 16 мм оптимальным считается использование ввертных шкантов с диаметром стержня 5 мм и длиной резьбовой части 9–11 мм.

Нанесение продольных или кольцевых насечек на тело шканта необходимо для увеличения площади контакта и предотвращения его проворачивания внутри отверстия. Накатка создается методом холодной деформации заготовки роликами, что повышает твердость поверхностного слоя. При запрессовке в дерево выступы рифления внедряются в волокна, обеспечивая жесткую механическую фиксацию.

Кольцевая накатка эффективна для сопротивления вырыванию, а продольная - для фиксации от вращения. В автоматизированном производстве наличие рифления также помогает удерживать смазку или клей, если это предусмотрено технологией неразборного соединения.

Шканты с качественной кольцевой накаткой обеспечивают на 30% более высокую прочность узла на вырыв по сравнению с гладкими стальными стержнями.

Стяжка-шкант - сложный метиз, обеспечивающий скрытое и разборное соединение деталей с большим межосевым зазором. Втулка из прочного полимера (нейлона или полиамида) устанавливается в отверстие одной детали, а металлический шкант с винтовой нарезкой вкручивается в неё. Пластик выступает в роли демпфера и расширителя: при затягивании шканта втулка распирается, намертво фиксируясь в материале (ДСП или фанере).

Производство комплектов требует высокой точности сопряжения резьбовой пары «металл-пластик» для исключения срыва витков при монтаже. Такая фурнитура незаменима для навесных шкафов и стеллажей, испытывающих высокие статические нагрузки.

Применение пластиковых футорок в паре с металлическим шкантом предотвращает крошение материала внутри отверстий при интенсивной эксплуатации мебели.

Ступенчатые шканты имеют два или более различных диаметра на разных участках длины, что позволяет соединять детали с отверстиями разного калибра. Главная технологическая трудность их изготовления заключается в обеспечении строгой соосности всех цилиндрических поверхностей. Если оси ступеней будут смещены относительно друг друга, при сборке возникнет перекос, который приведет к образованию щелей на стыке мебельных щитов.

На современных токарных центрах такие детали вытачиваются за один установ из калиброванного прутка. Финишная обработка включает калибровку диаметров для обеспечения посадки по заданному квалитету.

Тщательный контроль радиального биения - обязательное условие для деталей, используемых в высокоточной офисной и медицинской мебели.

При изготовлении шкантов методом горячей высадки или при неправильных режимах термической обработки на поверхности стали может образоваться обезуглероженный слой. В этой зоне содержание углерода снижается, что ведет к резкому падению твердости и упругости металла. Поверхность становится мягкой, резьба легко сминается при вкручивании, а гладкий шкант быстро изнашивается от трения.

На производстве заготовки проходят стадию нормализации в защитной газовой атмосфере, предотвращающей выгорание углерода. Контроль микроструктуры металла под микроскопом позволяет гарантировать заявленные прочностные характеристики по всему сечению метиза.

Наличие качественного закаленного слоя по всей поверхности шканта обеспечивает долговечность резьбовых соединений и надежность фиксации панелей.

Гальваническое покрытие выполняет не только защитную, но и технологическую функцию. Слой никеля или хрома толщиной 5–15 микрон придает поверхности высокую твердость и низкий коэффициент трения. Это существенно облегчает первичную запрессовку шканта в твердую древесину или плотную фанеру, снижая риск раскола заготовки.

Никелирование предотвращает коррозию металла при контакте с клеями на водной основе и защищает от потемнения на воздухе. С эстетической точки зрения, блестящее покрытие делает крепеж менее заметным или, наоборот, превращает его в элемент декора в открытых соединениях.

Качественное хромирование также защищает метизы от появления царапин в процессе транспортировки и хранения в общей таре. Для мебели, эксплуатируемой в условиях кухни или ванной комнаты, следует заказывать шканты с многослойным защитным напылением.

При проектировании каркасов мебели инженеры рассчитывают количество и диаметр шкантов исходя из веса заготовок и эксплуатационной нагрузки (например, веса книг на полке). Прочность стали на срез значительно выше, чем у дерева, поэтому основным ограничивающим фактором становится прочность самого материала мебели вокруг отверстия.

Существует правило: суммарное сечение всех шкантов должно обеспечивать распределение нагрузки таким образом, чтобы удельное давление на стенки отверстий не превышало предела прочности древесины. Стальные шканты диаметром 8 мм способны выдерживать значительные точечные усилия, но их эффективность падает при неправильном расположении (слишком близко к краю).

При расчете нагрузки на полку шкафа следует учитывать, что четыре стальных шканта диаметром 8 мм способны выдержать суммарный статический вес до 120–150 кг.

Плоские металлические шканты (ламели) применяют для соединения щитов встык, когда требуется обеспечить высокую сопротивляемость кручению. Изготовление таких деталей производится методом вырубки из листовой стали или алюминия с последующим формованием резьбовых окончаний или насечек. Плоская форма обеспечивает большую площадь контакта с материалом мебели, что идеально для тонких панелей МДФ.

Важный нюанс производства - соблюдение строгой параллельности плоскостей и точности толщины пластины. Любая кривизна плоского шканта приведет к деформации лицевой поверхности мебели при сборке.

Такие метизы часто используются в скрытых соединениях фасадов и мебельных рамок. При монтаже плоских шкантов подбирают специализированные фрезы, обеспечивающие точное соответствие паза габаритам металлической пластины.
