Изготовление вертлюгов

Стальные канаты при натяжении под нагрузкой склонны к самопроизвольному раскручиванию из-за своей спиральной структуры. Если груз жестко зафиксирован и не может вращаться, в тросе накапливается огромный крутящий момент, который приводит к образованию петель, заломов и преждевременному разрыву проволок.

Вертлюг нейтрализует это напряжение, позволяя канату свободно вращаться вокруг своей оси независимо от положения груза. Это не только продлевает ресурс дорогостоящего троса, но и предотвращает неконтролируемое вращение самого поднимаемого объекта, что важно для безопасности персонала. При производстве вертлюгов инженеры рассчитывают осевой люфт таким образом, чтобы вращение оставалось легким даже при максимальном растяжении.

Вертлюг всегда необходимо устанавливать в связке с коушем, чтобы защитить петлю троса от истирания о металл соединительного кольца.

Конструкция внутреннего вращающегося узла определяет способность вертлюга работать под нагрузкой. Втулочные модели (позиционного типа) предназначены для предварительного ориентирования груза до начала подъема; под полным весом трение между деталями возрастает настолько, что свободное вращение прекращается.

Вертлюги со встроенными шариковыми или роликовыми подшипниками способны вращаться плавно даже при достижении максимальной грузоподъемности (WLL). Это необходимо при работе с длинными канатными трассами и в системах скоростных лебедок. При изготовлении таких изделий используются герметичные подшипниковые узлы, защищенные от попадания пыли и влаги.

Для интенсивных грузоподъемных операций необходимо пользоваться вертлюгами с упорными подшипниками, так как они наиболее эффективно воспринимают осевые векторы силы, обеспечивая бесперебойную ротацию.

Легированная сталь 8-го класса прочности (G80) позволяет изготавливать вертлюги с высоким запасом надежности при компактных габаритах. Этот материал проходит обязательную процедуру закалки и отпуска, что придает металлу мелкозернистую структуру и высокую ударную вязкость. Коэффициент запаса прочности для таких изделий составляет 4:1 или 5:1, что исключает хрупкое разрушение при резких динамических рывках.

В процессе производства вертлюгов G80 контролируется отсутствие внутренних раковин, а поверхность часто окрашивается в яркие цвета (красный, желтый) для быстрой идентификации грузоподъемности. Использование высокопрочных сталей позволяет существенно снизить собственный вес такелажной оснастки, что облегчает работу стропальщиков.

При продаже изделий из стали производитель или поставщик должен представить сертификат, подтверждающий проведение испытаний на пробную нагрузку, превышающую рабочую в два раза.

Постоянный контакт с соленой водой и высокой влажностью требует применения материалов с абсолютной коррозионной стойкостью. Для яхтенного спорта, рыболовства и офшорных работ изготавливают вертлюги из нержавеющей стали аустенитного класса AISI 316. Добавление молибдена в этот сплав предотвращает развитие точечной коррозии, которая может незаметно разрушить ось вращения обычного такелажа.

Нержавеющие вертлюги не требуют дополнительной покраски и сохраняют плавность хода на протяжении многих лет. Если бюджет ограничен, допустимо использование стальных изделий с горячим цинкованием, но они требуют регулярного осмотра и смазки узла вращения.

В условиях морского порта лучше работают модели с полностью закрытыми корпусами подшипников, имеющими двойное уплотнение, так как это предотвращает вымывание смазочного материала забортной водой.

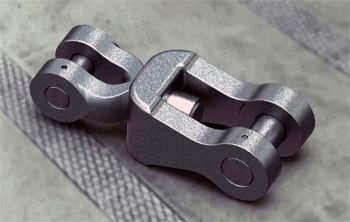

Конструкция «вилка-петля» наиболее универсальна для соединения разнородных элементов такелажа. Вилка с резьбовым пальцем и шплинтом позволяет напрямую крепиться к цепям, рым-болтам или проушинам механизмов без использования дополнительных скоб. Петля (кольцо) служит для продевания каната или зацепа крюка.

При производстве таких вертлюгов особое внимание уделяется прочности пальца вилки и качеству фиксации стопора. Резьбовой палец должен быть изготовлен из закаленной стали для исключения деформации на срез. Эта конфигурация широко применяется в эвакуаторах, манипуляторах и при буксировке техники.

Профессиональное изготовление подразумевает прецизионную соосность всех элементов, что гарантирует равномерное распределение нагрузки. При монтаже вилочного захвата палец обязательно фиксируют шплинтом, чтобы избежать его самопроизвольного выкручивания от вибрации.

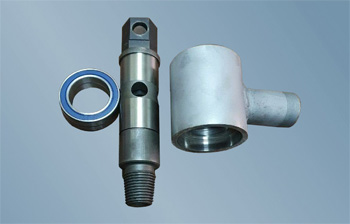

Буровые вертлюги - сложные гидравлические узлы, которые не только удерживают вес буровой колонны, но и обеспечивают подачу промывочной жидкости под высоким давлением внутрь вращающихся труб. При их изготовлении используются массивные стальные поковки и высокоточные системы уплотнений.

Внутренний канал вала вертлюга должен обладать идеальной гладкостью для минимизации эрозионного износа абразивным буровым раствором. Основная нагрузка ложится на упорные роликовые подшипники большой грузоподъемности, работающие в масляной ванне. Тщательный контроль герметичности сальников при давлении до 300–500 атмосфер является обязательным этапом испытаний.

Использование специализированных буровых вертлюгов позволяет объединить функции подвески и гидравлического коллектора. Уплотнения требуют регулярной замены в соответствии с регламентом часов наработки, чтобы риск прорыва шлама в подшипниковый узел был полностью исключен.

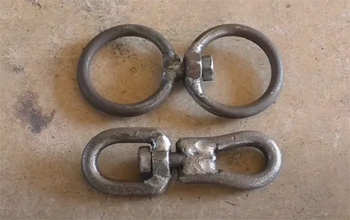

При производстве вертлюгов по индивидуальным проектам, когда для формирования петель или опорных площадок применяется сварка, контроль швов становится приоритетной задачей. Визуальный осмотр позволяет выявить только внешние дефекты, такие как подрезы или непровары.

Для подтверждения структурной целостности металла используются методы неразрушающего контроля: ультразвуковая дефектоскопия или рентгенография. Эти способы позволяют обнаружить скрытые поры и микротрещины внутри шва, которые могли бы привести к обрыву груза. Сварка должна проводиться только квалифицированными специалистами с последующим нормализующим отжигом для снятия термических напряжений.

Правильно выполненный и проверенный шов по прочности не уступает основному металлу заготовки. Наличие акта дефектоскопии в комплекте документации является гарантией надежности вертлюга в самых тяжелых режимах эксплуатации.

Безопасность работ зависит от своевременного обнаружения износа вращающегося узла и корпуса. Вертлюг подлежит немедленной замене, если при вращении ощущаются заедания, хруст или осевой люфт превышает 5% от первоначального значения.

Визуально контролируется отсутствие трещин, зазубин и деформаций колец или пальцев вилки. Опасный признак - износ металла в местах контакта с другими метизами: уменьшение толщины сечения более чем на 10% существенно снижает несущую способность детали. Если вертлюг подвергался воздействию экстремально высоких температур или имеет следы самостоятельной сварки на корпусе, он признается негодным.

Тщательная проверка состояния защитного покрытия предотвращает скрытое развитие коррозии внутри механизма. Чтобы избежать аварийных ситуаций на производстве, необходимо вести журнал периодических осмотров такелажа, фиксируя состояние каждого вертлюга.

Спортивные вертлюги должны обладать минимальным весом при сохранении высокой прочности на разрыв (обычно 20–30 кН). В их производстве применяют высокопрочные авиационные алюминиевые сплавы (например, 7075-T6) или нержавеющая сталь. Процесс включает изготовление кованого или фрезерованного на ЧПУ корпуса с последующим анодированием для защиты от износа.

Трудность заключается в обеспечении безупречной работы защелки карабина и подшипника в условиях попадания песка и грязи. Все детали проходят обязательное тестирование на разрывной машине. Важно исключить любые острые кромки и заусенцы, которые могли бы повредить синтетическую веревку или стропу.

Использование сертифицированных спортивных вертлюгов гарантирует безопасность при выполнении работ на высоте и в экстремальном туризме. Перед каждым восхождением экстремал должен лично проверять плавность срабатывания муфты карабина, чтобы исключить случайное раскрытие системы под нагрузкой.

Долговечность вращающегося узла напрямую зависит от качества и типа смазочного материала. Для общепромышленных вертлюгов применяются литиевые консистентные смазки с антифрикционными присадками, которые эффективно работают в широком диапазоне температур.

Если вертлюг работает под водой, используют специализированные водостойкие кальциевые составы, которые не вымываются и предотвращают коррозию подшипника. В условиях низких температур применяются синтетические масла, сохраняющие текучесть при -40 градусах и ниже.

При производстве закрытых моделей смазка закладывается на весь срок службы, однако некоторые массивные вертлюги оснащаются пресс-масленками для периодического обслуживания. Регулярное пополнение смазки через технологические отверстия существенно снижает момент сопротивления вращению и предотвращает заклинивание узла. Перед закачкой новой порции материала пресс-масленку необходимо обязательно очищать от грязи, чтобы абразив не попадал внутрь.
