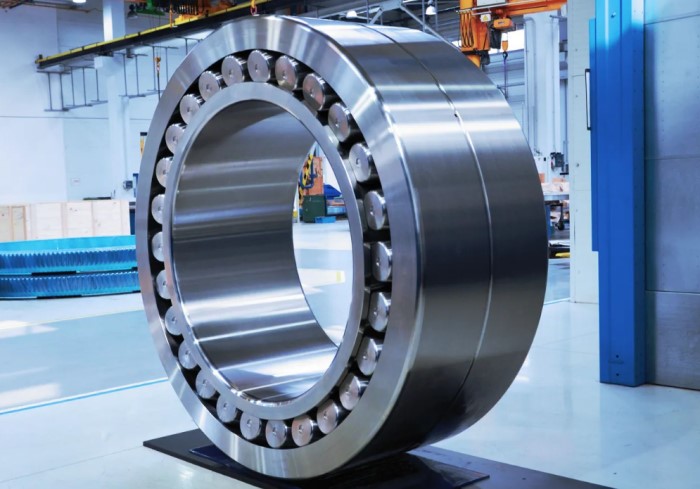

Изготовление подшипников

Основной материал для изготовления прецизионных подшипников в отечественной промышленности - специализированные высокоуглеродистые хромистые стали, среди которых наиболее востребована марка ШХ15. Эта сталь обладает уникальным сочетанием высокой твердости, износостойкости и контактной выносливости.

В процессе производства металл проходит тщательную очистку от вредных примесей и неметаллических включений, так как любая посторонняя частица в структуре может стать очагом усталостного разрушения при работе под нагрузкой. Для подшипников, работающих в агрессивных средах, используют нержавеющие стали типа 95Х18. А для особо крупных узлов или деталей, подвергающихся сильным ударам, применяют цементируемые стали.

Правильный выбор сплава гарантирует, что дорожки качения выдержат миллионы циклов нагружения без образования микротрещин и выкрашивания металла, что является залогом долговечности всего механизма.

Точность изготовления подшипников регламентируется государственными стандартами и определяет предельные отклонения размеров, формы и биения поверхностей. В российской классификации выделяют несколько основных классов: 0 (нормальный), 6 (повышенный), 5 (высокий), 4 (прецизионный) и 2 (сверхпрецизионный). Чем выше класс точности, тем строже допуски на диаметры колец и чистоту обработки дорожек качения.

Для бытовой техники и общего машиностроения обычно достаточно нулевого или шестого класса. Однако для высокоскоростных шпинделей станков или авиационных двигателей требуются подшипники четвертого и второго классов.

Высокая точность позволяет существенно снизить уровень вибрации и шума, уменьшить тепловыделение при вращении и значительно увеличить ресурс узла. При этом стоимость производства прецизионных изделий возрастает пропорционально требованиям к точности из-за необходимости использования сверхточного шлифовального оборудования.

Радиальный зазор - свободное пространство между телами качения и кольцами подшипника в ненагруженном состоянии. Его наличие важно для компенсации теплового расширения металла в процессе работы. При вращении на высоких оборотах детали подшипника нагреваются и расширяются. Если зазор будет отсутствовать или окажется недостаточным, произойдет заклинивание тел качения, что приведет к мгновенному выходу узла из строя.

Существуют группы зазоров, обозначаемые символами С2, С3, С4 и так далее. Например, зазор С3 больше нормального и применяется в узлах, где предполагается значительный нагрев вала относительно корпуса.

При заказе изготовления подшипников крайне важно правильно рассчитать рабочий зазор с учетом условий монтажа и температурных режимов, так как слишком большой зазор может вызвать нежелательную вибрацию и неравномерное распределение нагрузки между шариками или роликами.

Сепаратор - важнейший функциональный элемент, который удерживает тела качения на равном расстоянии друг от друга и направляет их движение по дорожкам. Без него шарики или ролики соприкасались бы между собой, что вызывало бы двойное трение скольжения в противоположных направлениях, мгновенный перегрев и разрушение деталей.

При изготовлении подшипников сепараторы выпускают из различных материалов в зависимости от условий эксплуатации. Стальные штампованные сепараторы универсальны и дешевы. Латунные массивные сепараторы отличаются высокой прочностью и способностью работать при больших вибрациях. В высокоскоростных и малошумных узлах применяют сепараторы из полиамида или текстолита, которые обладают низким коэффициентом трения и малым весом.

Тип сепаратора напрямую влияет на предельную скорость вращения подшипника и его способность сопротивляться инерционным нагрузкам при резких пусках и остановках оборудования.

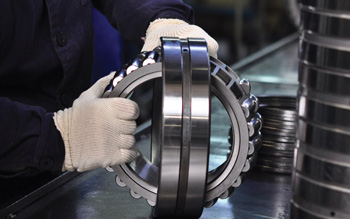

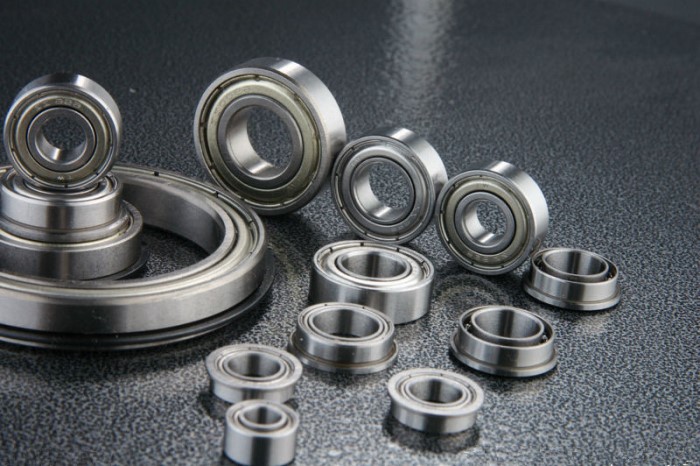

Подшипники закрытого типа оснащают металлическими шайбами (обозначаются индексом Z) или резинометаллическими уплотнениями (индекс РС). Главное преимущество таких изделий заключается в том, что в них уже на этапе изготовления заложена пластичная смазка, рассчитанная на весь срок службы узла.

Защитные элементы выполняют две функции: удерживают смазочный материал внутри и предотвращают попадание пыли, влаги и абразивных частиц извне. Металлические шайбы бесконтактны и не ограничивают скорость вращения, защищая от крупных частиц грязи. Резиновые уплотнения плотно прилегают к внутреннему кольцу, обеспечивая полную герметичность, что позволяет подшипнику работать даже в условиях запыленности или брызг воды.

Применение закрытых подшипников существенно упрощает конструкцию машин, так как избавляет от необходимости проектирования систем подачи смазки и регулярного технического обслуживания труднодоступных узлов трения.

Все нагрузки, действующие на подшипник, делятся на радиальные (перпендикулярные оси вала) и осевые (вдоль оси). Существуют также комбинированные, сочетающие оба вектора.

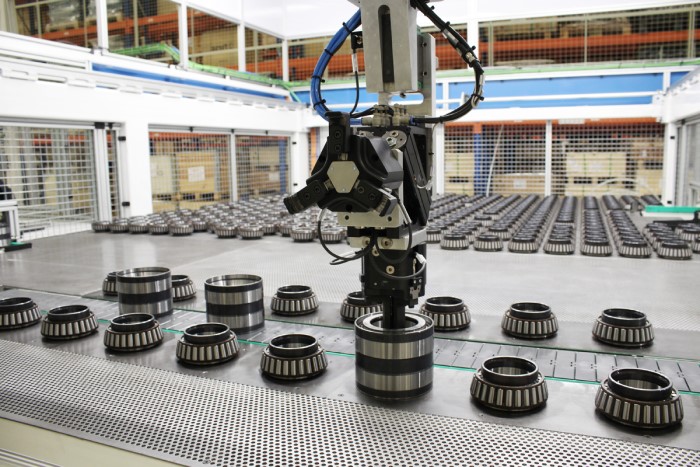

Выбор конструкции подшипника на этапе проектирования зависит от доминирующего типа усилия. Радиальные шариковые подшипники отлично справляются с нагрузками, направленными поперек вала, но плохо держат осевое давление. Упорные предназначены исключительно для осевых нагрузок и не могут работать при радиальном смещении. Если узел испытывает сильные нагрузки обоих типов, применяют радиально-упорные шариковые или конические роликовые подшипники.

Неправильный выбор типа подшипника приводит к тому, что тела качения начинают давить на края дорожек, что вызывает быстрый износ сепаратора и разрушение беговых дорожек. При заказе изготовления важно четко понимать кинематику узла для обеспечения правильного распределения сил внутри детали.

Закалка и последующий отпуск - ключевые операции, формирующие структуру и твердость металла подшипника. После первичной механической обработки кольца и тела качения нагревают в печах до температуры около +850 и резко охлаждают в масле. Это превращает сталь в мартенсит: структуру с высочайшей твердостью.

Но закаленный металл слишком хрупок, поэтому обязателен этап отпуска при более низких температурах, который снимает внутренние напряжения и придает деталям необходимую вязкость.

Качественная термообработка должна обеспечить твердость в диапазоне от 60 до 64 единиц по шкале Роквелла. Важным аспектом становится стабилизация размеров: в процессе термической обработки структура стали должна стать стабильной, чтобы кольца подшипника не изменили свою форму и диаметр в течение нескольких лет эксплуатации при повышенных температурах в реальном оборудовании.

Дорожки качения подшипника должны иметь практически идеальную геометрическую форму и минимальную шероховатость. После закалки на деталях остаются микроскопические неровности и следы деформаций, которые устраняются многократным шлифованием.

Финальным этапом часто становится суперфиниширование: обработка поверхности мелкозернистыми абразивными брусками при высокой частоте колебаний. Это позволяет добиться зеркального блеска и шероховатости на уровне сотых долей микрометра. Идеально гладкие дорожки снижают сопротивление качению, минимизируют уровень шума и вибрации.

Кроме того, высокая чистота поверхности способствует созданию устойчивой масляной пленки между металлом кольца и шариком. Если дорожка будет шероховатой, выступы металла будут прорывать масляную пленку, вызывая сухое трение и быстрый нагрев, что в конечном итоге приведет к преждевременному износу и заклиниванию подшипника.

Повышенный шум и вибрация в только что изготовленном или установленном подшипнике свидетельствуют о наличии скрытых дефектов или ошибок монтажа. Основные причины шума в самой детали - микроскопические сколы на телах качения, загрязнение дорожек пылью при сборке или неудовлетворительная чистота обработки поверхностей. Вибрация часто возникает из-за отклонения формы колец от идеального круга или разности диаметров шариков в одном комплекте.

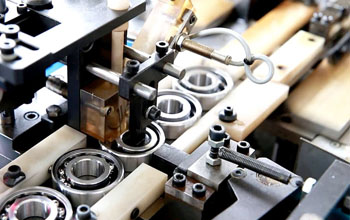

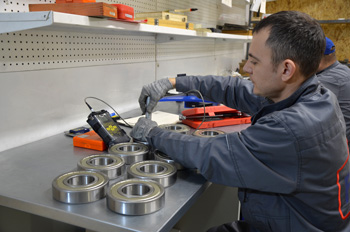

На современных производствах каждое изделие проходит контроль на виброакустических стендах. Если уровень шума превышает норму, подшипник отбраковывается. Также важно помнить, что шум может быть вызван неправильной посадкой подшипника на вал или в корпус, что приводит к перекосу колец.

Постоянный контроль уровня шума позволяет диагностировать состояние узла на ранних стадиях и предотвратить аварийные поломки дорогостоящего промышленного оборудования.

На торцы колец подшипника методом лазерной или механической гравировки наносится буквенно-цифровой код, содержащий полную техническую информацию об изделии. Основные цифры указывают на тип подшипника (шариковый, роликовый) и серию диаметров, определяющую его грузоподъемность. Последние две цифры, умноженные на пять, дают значение диаметра внутреннего отверстия в миллиметрах.

Дополнительные знаки до и после основного номера несут информацию о классе точности, радиальном зазоре, типе смазки, материале сепаратора и наличии защитных уплотнений. Знание системы маркировки позволяет специалистам безошибочно подбирать аналоги при ремонте техники.

При изготовлении подшипников на заказ маркировка также служит подтверждением подлинности продукции и позволяет отследить партию металла и дату производства. Это важно для рекламационной работы и соблюдения гарантийных обязательств производителя перед заказчиком.

Смазка - неотъемлемый элемент подшипникового узла, предотвращающий прямой контакт металла о металл. Пластичные смазки (густые массы на основе лития или других загустителей) применяют в большинстве стандартных узлов, так как они хорошо удерживаются внутри подшипника, не требуют сложной системы уплотнений и обеспечивают защиту от коррозии. Эти вещества идеально подходят для подшипников закрытого типа.

Жидкие масла используются в высокоскоростных узлах, где требуется эффективный отвод тепла, или в закрытых картерах (например, в коробках передач). Масло обладает лучшей текучестью и проникающей способностью, что позволяет создавать сверхтонкую масляную пленку при очень высоких оборотах.

При выборе смазки важно учитывать рабочую температуру и скорость вращения вала, так как при перегреве смазочный материал может потерять свои свойства, что приведет к резкому росту трения и необратимому повреждению дорожек качения.
