Изготовление муфт

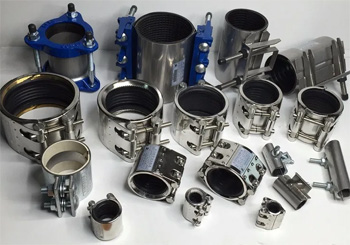

Соединительная муфта предназначена для стыковки двух участков трубопровода, имеющих идентичный диаметр и тип резьбы. Её основная задача - обеспечение непрерывности магистрали и герметичности стыка.

Переходная муфта (редукционная) используется для объединения элементов разных размеров или типов присоединения. Она позволяет плавно изменить сечение потока без создания зон турбулентности. В промышленном производстве переходные муфты часто имеют разную толщину стенок на концах, что учитывает разницу давлений в сообщающихся участках системы.

При изготовлении обоих типов фитингов на станках с ЧПУ особое внимание уделяется чистоте внутренней поверхности и точности шага резьбы. Для систем с высоким давлением выбирают муфты с увеличенной длиной резьбовой части. Их использование повышает надежность зацепления и предотвращает самопроизвольное ослабление узла при вибрациях.

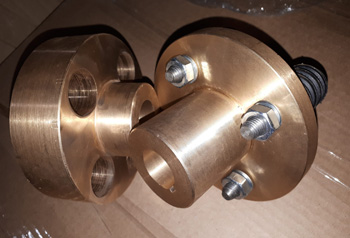

Цветные металлы на основе меди - фавориты в производстве трубопроводной арматуры благодаря их высокой коррозионной стойкости и отличной обрабатываемости. Латунь марки ЛС59-1 позволяет нарезать прецизионную резьбу без заусенцев, что обеспечивает идеальную плотность стыков. Бронзовые муфты обладают повышенной прочностью и антифрикционными свойствами, что важно для узлов, подвергающихся частой сборке и разборке.

Оба материала не подвержены электрохимической коррозии и не «прикипают» к стальным трубам, что существенно облегчает демонтаж оборудования при плановом ремонте. В отличие от стали латунь и бронза не выделяют в воду ионы железа, сохраняя её химическую чистоту.

Для монтажа в системах горячего водоснабжения выбирают муфты из латуни, устойчивой к вымыванию цинка и сохраняющей прочность структуры в течение десятилетий.

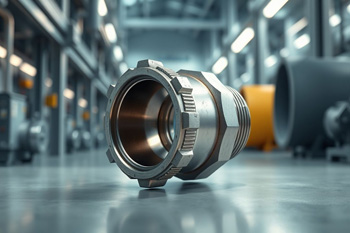

При производстве муфт для химической и нефтегазовой отраслей на первый план выходит химическая инертность металла. Сталь марки AISI 316 (03Х17Н14М3) с добавлением молибдена - оптимальный выбор для контакта с кислотами, щелочами и соленой морской водой. Молибден создает на поверхности металла плотную защитную пленку, которая предотвращает точечную коррозию и межкристаллитное разрушение.

При изготовлении таких изделий по чертежам важно соблюдать точность обработки торцов для плотного прилегания уплотнительных прокладок. Нержавеющие муфты сохраняют свои механические характеристики в широком диапазоне температур, от криогенных до +600 градусов.

При заказе метизов для транспортировки едких веществ производитель должен представить сертификат плавки металла, подтверждающий фактическое содержание легирующих элементов. Это гарантирует безопасность эксплуатации всей трубопроводной сети.

Промышленные (механические) муфты, связывающие валы двигателя и редуктора, часто работают в условиях небольшой несоосности. Причинами могут быть погрешности монтажа, температурные деформации станины или вибрации. Жесткая муфта в таких случаях быстро вызовет поломку подшипников и изгиб валов.

Компенсирующие муфты (зубчатые, кулачково-дисковые) имеют конструктивный люфт или эластичные элементы, позволяющие сглаживать радиальные, осевые и угловые отклонения. В процессе производства таких деталей на зуборезных станках выдерживаются специальные зазоры в зацеплении. Это позволяет передавать крутящий момент плавно, без рывков и перегрузки привода.

Использование компенсирующих устройств существенно снижает шумность работы агрегата и продлевает ресурс всей трансмиссии. Для скоростных приводов заказывают муфты с эластичными вставками из полиуретана, которые эффективно гасят крутильные колебания.

Изготовление фитингов для гидравлических систем, работающих под давлением свыше 100 атмосфер, требует прецизионной точности резьбового профиля. В таких изделиях применяется коническая (R, NPT) или цилиндрическая резьба с особыми требованиями к полноте витка. Резьба нарезается за несколько проходов с использованием охлаждения для исключения микротрещин в металле.

Важный этап - контроль соосности отверстий с двух сторон заготовки: отклонение более чем на 0,5 градуса приведет к невозможности ровной состыковки труб. Толщина стенок таких муфт рассчитывается с двукратным запасом прочности на разрыв. Для защиты от коррозии и улучшения сцепления с уплотнительным материалом внутренние поверхности могут подвергаться фосфатированию.

При приемке партии муфт высокого давления необходимо проверить отсутствие визуальных дефектов на первых витках резьбы, так как это определяет легкость наживления фитинга при монтаже.

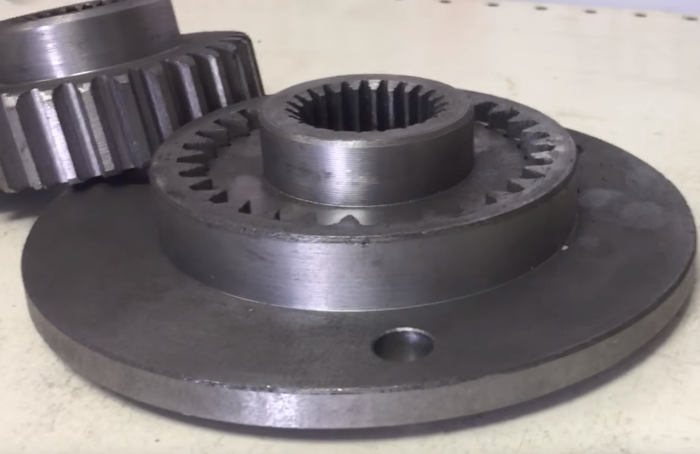

Зубчатые муфты передают момент через зацепление внешних и внутренних зубьев, которые испытывают колоссальные контактные напряжения. Без специального упрочнения вершины зубьев быстро сминаются и истираются.

Технология производства включает этап закалки токами высокой частоты (ТВЧ) или цементации поверхностного слоя. Это позволяет достичь твердости 50–55 HRC, при которой металл становится устойчивым к питтингу и задирам. При этом сердцевина зуба остается вязкой, что предотвращает его хрупкий отлом при пусковых рывках двигателя.

После термообработки зубчатые венцы проходят финишное шлифование для исправления температурных деформаций. Качественное упрочнение позволяет эксплуатировать муфты в тяжелонагруженных приводах прокатных станов и кранов годами.

Для работы в условиях масляного тумана рекомендуется выбирать муфты с оксидированным покрытием: оно способствует лучшему удержанию смазки в зоне зацепления.

Комбинированные муфты (переходники «металл-пластик») представляют собой стальной или латунный корпус, в который впрессована или вварена полимерная вставка. Главная трудность их изготовления заключается в обеспечении надежной связи между материалами с разными коэффициентами теплового расширения.

На металлической части выполняются глубокие кольцевые проточки и насечки, в которые «затекает» пластик при литье под давлением. Это создает прочный механический замок, устойчивый к прокручиванию и вырыванию. Такие муфты часто снабжаются закладными нагревательными элементами для электросварного монтажа.

Тщательный контроль герметичности на стыке сред является обязательным этапом контроля качества. Использование комбинированных муфт позволяет объединить долговечность полимерных труб с надежностью запорной арматуры из металла.

При монтаже таких узлов следует избегать перегрева металлической части, чтобы не нарушить адгезию пластиковой вставки.

Кулачковые муфты с эластичным элементом - наиболее популярное решение в общепромышленном приводе. Упругая вставка («звездочка»), изготовленная из полиуретана или резины, помещается между двумя металлическими полумуфтами. В процессе работы она демпфирует ударные нагрузки и компенсирует небольшие перекосы валов.

Главное преимущество такой конструкции - высокая ремонтопригодность: при износе или разрушении эластичного элемента его можно быстро заменить без демонтажа полумуфт с валов. Изготовление самих металлических частей требует точной фрезеровки пазов под кулачки для исключения люфта. Степень жесткости вставки подбирается исходя из крутящего момента и требований к гашению вибраций.

Для настройки динамических характеристик привода в зависимости от режима работы оборудования специалисты рекомендуют использовать вставки разного цвета (твердости).

При финальной приемке муфт специалисты ОТК проверяют несколько ключевых параметров. Первый этап - контроль геометрии посадочных отверстий под валы: они должны соответствовать заданному квалитету (обычно H7) и не иметь конусности. Для резьбовых муфт обязательна проверка калибр-пробками по всей длине канала.

Визуально контролируется отсутствие раковин, трещин и волосовин на поверхностях, работающих под нагрузкой. В зубчатых муфтах проверяют пятно контакта в зацеплении и отсутствие задиров на гранях. Для ответственных деталей, изготовленных методом литья, может применяться рентгенографический контроль на отсутствие скрытых внутренних пустот.

Тщательная дефектоскопия гарантирует, что метиз выдержит расчетные циклы нагружения без риска внезапного разрушения. Но перед установкой муфты на вал в любом случае рекомендуется проверять чистоту шпоночного паза, так как наличие стружки может помешать плотной посадке и вызвать дисбаланс.

Производство муфт по образцам или эскизам заказчика востребовано при ремонте уникального зарубежного оборудования или старинных агрегатов.

Процесс начинается с точного обмера оригинала и определения типа резьбы (дюймовая, метрическая, трубная). Важным этапом является спектральный анализ металла для подбора аналогичного сплава с нужными характеристиками прочности. Инженер-конструктор воссоздает геометрию изделия в 3D, устраняя следы износа и восстанавливая первоначальные допуски.

Изготовление таких деталей на станках с ЧПУ позволяет в точности повторить сложные формы кулачков или шлицевых соединений. Реверс-инжиниринг избавляет от необходимости полной замены дорогостоящих узлов при поломке одного фитинга.

При заказе нестандартной муфты заказчик должен предоставить специалистам сопрягаемую деталь для проведения контрольной примерки в процессе производства.

Работа механических муфт с подвижными элементами (зубьями или звеньями цепи) требует постоянного наличия смазочного слоя для отвода тепла и снижения износа. В закрытых зубчатых муфтах обычно применяют жидкое трансмиссионное масло или полужидкие консистентные смазки. Под действием центробежных сил смазка распределяется по внутреннему венцу, обеспечивая работу в режиме масляного клина.

Для цепных муфт чаще используют литиевые смазки с противозадирными присадками (EP). Важно следить за герметичностью уплотнений корпуса муфты, так как утечка смазочного материала приведет к мгновенному перегреву и «свариванию» зубьев. Регулярная замена смазки вымывает продукты износа, предотвращая абразивное разрушение профиля.

При эксплуатации муфт в условиях низких температур используют только синтетические смазочные составы, сохраняющие текучесть при морозе, что предотвращает повреждение привода при холодном пуске.
