Изготовление кляммеров

Металлические кровельные картины большой протяженности подвержены значительному линейному расширению при нагреве солнечными лучами. Если зафиксировать лист длиной более 5–8 метров только неподвижными кляммерами, возникающие напряжения приведут к деформации фальцевых замков или вырыванию крепежа из обрешетки.

Скользящий (плавающий) кляммер состоит из двух частей: неподвижного основания и подвижной направляющей, которая способна перемещаться вдоль оси ската на расстояние до 50–70 мм. Это позволяет кровле «дышать», сохраняя идеальную герметичность и плоскостность поверхности. При изготовлении таких изделий на заказ важно обеспечить плавный ход подвижного элемента без заеданий.

Сочетание плавающих и фиксированных точек крепления в строго определенных зонах гарантирует стабильность положения всей кровельной системы при любых температурных перепадах.

При производстве кляммеров для медных картин действует строгое правило совместимости материалов. Использование оцинкованных стальных крепежей в контакте с медью недопустимо, так как это создает гальваническую пару, в которой цинк и сталь стремительно разрушаются в присутствии влаги.

Единственное надежное решение - изготовление кляммеров из самой меди или из высококачественной нержавеющей стали аустенитного класса. Нержавеющая сталь обладает близким к меди электродным потенциалом, что предотвращает разрушение соединений. Медные кляммеры обеспечивают однородность системы, но имеют меньшую механическую прочность, поэтому их толщина при штамповке должна быть выше стальных аналогов.

Тщательный подбор материала крепежа под тип кровельного покрытия - обязательное условие для обеспечения расчетного срока службы крыши, достигающего 100 лет.

Толщина стальной заготовки для фасадного кляммера рассчитывается исходя из веса облицовочного материала и высотности здания. При монтаже тяжелых панелей из керамогранита или натурального камня используют кляммеры из нержавейки толщиной от 1,0 до 1,5 мм. Для легких алюминиевых композитных панелей достаточно изделий толщиной 0,5–0,8 мм. Применение слишком тонкого металла под большой нагрузкой приведет к разгибанию «лапок» держателя, что создаст риск обрушения элементов фасада.

В процессе холодного штампования на поверхности кляммера часто формируются дополнительные ребра жесткости, повышающие сопротивление на изгиб. Профессиональный расчет толщины и геометрии изделия позволяет оптимизировать металлоемкость подсистемы без ущерба для безопасности эксплуатации объекта.

При закупке партии крепежа стоит проверять фактическую толщину штангенциркулем для исключения использования некондиционного тонкого проката.

Качество вырубки заготовки на прессе напрямую влияет на сохранность декоративного покрытия фасадных или кровельных панелей. Если штамп затуплен, на кромках кляммера образуются острые заусенцы и рваные края. В процессе монтажа и последующей эксплуатации из-за вибраций эти острые выступы процарапывают полимерный слой или оцинковку основного материала до чистой стали. В этих местах мгновенно начинаются коррозийные процессы, которые со временем разрушают соединение.

При изготовлении кляммеров на профессиональном оборудовании все детали проходят стадию галтовки: обработки в барабане с абразивными телами для скругления кромок. Гладкая поверхность язычка обеспечивает плотный прижим без механических повреждений сопрягаемых деталей.

Тщательная проверка чистоты обработки кромок заготовок гарантирует отсутствие скрытых очагов ржавчины под фасадной облицовкой.

Количество точек крепления определяется расчетным путем на основе ветровой нагрузки, характерной для региона строительства, и шага обрешетки. В среднем для фальцевой кровли стандартной ширины требуется от 4 до 6 кляммеров на квадратный метр.

На краях крыши, в зонах коньков и карнизов, где ветровое давление максимально, шаг установки крепежа сокращается в полтора-два раза. Для фасадных систем расчет ведется индивидуально под габариты каждой панели: обычно это 4 кляммера на одну плитку керамогранита. Недостаточное количество метизов может привести к появлению «хлопков» металла на ветру или деформации панелей.

Профессиональные проектировщики составляют подробную схему раскладки крепежных элементов, учитывая суммарный вес облицовки и динамические воздействия. Использование правильного количества надежных кляммеров исключает дребезжание элементов и обеспечивает механическую стабильность всей конструкции.

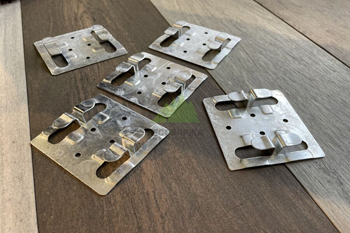

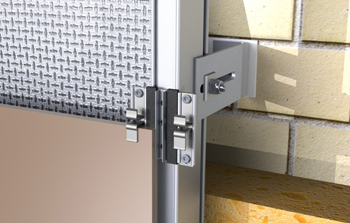

При монтаже вентилируемого фасада используют три основных типа изделий: рядовые, стартовые и завершающие. Рядовой кляммер имеет четыре «лапки» (дистанционных зажима) для удержания углов четырех соседних плиток. Стартовый кляммер, устанавливаемый в самом нижнем ряду, оснащен только двумя верхними зажимами, а его нижняя часть имеет плоское основание для упора. Финишные модели, соответственно, фиксируют только нижний край верхней панели.

Изготовление таких специфических заготовок требует наличия отдельных штамповочных форм. Важно, чтобы все типы кляммеров в одной системе имели идентичную толщину основания и вылет дистанционных зажимов для обеспечения идеальной плоскостности фасада.

Применение специализированных концевых элементов избавляет монтажников от необходимости ручной подрезки стандартных кляммеров. Это существенно повышает скорость и эстетику облицовочных работ.

Да, высота вертикальной части кляммера должна строго соответствовать высоте стоячего фальца кровельной картины, которая обычно составляет 25 или 32 мм. Если язычок будет короче необходимого, он не попадет в зону двойного загиба кромок, и тогда соединение не будет зафиксировано. Слишком длинный язычок будет выступать за пределы замка, мешая работе закаточной машины и нарушая герметичность шва.

В процессе производства кляммеров соблюдение этого линейного размера контролируется с точностью до десятых долей миллиметра. Для картин с нестандартной геометрией возможно изготовление кляммеров с индивидуальной высотой стойки.

Правильный подбор высоты гарантирует, что замок будет сформирован без лишних напряжений в металле. А это обеспечит надежную фиксацию листов даже при экстремальном уклоне крыши.

Рабочий ход скользящей части кляммера определяется максимальной длиной кровельной картины и коэффициентом расширения используемого металла. Для стальных листов длиной 10 метров температурное изменение длины может достигать 12 мм, для алюминия — более 20 мм. Конструкция плавающего кляммера должна обеспечивать свободное перемещение язычка в диапазоне от 50 до 80 мм, чтобы исключить вероятность упора в края паза при экстремальных температурах.

При изготовлении таких изделий технологи проверяют легкость скольжения элементов: наличие люфта допустимо, но заклинивание категорически исключено. Важно устанавливать скользящий крепеж строго параллельно направлению ската. Использование моделей с увеличенным ходом позволяет надежно монтировать картины длиной до 12–15 метров без устройства деформационных швов в конструкции кровли.

Метод крепления кляммера к деревянной или металлической подсистеме определяет сопротивляемость всей конструкции на отрыв. При производстве основания в нем пробивают отверстия с зенковкой под потайную головку. Важно использовать крепеж, который не будет выступать над плоскостью кляммера, иначе головка самореза может протереть кровельный лист или помешать установке фасадной плитки.

Для деревянной обрешетки применяются ершеные оцинкованные гвозди или саморезы с пресс-шайбой. Для стальных профилей используются самосверлящие винты из нержавеющей стали. Материал крепежа должен быть идентичен материалу кляммера для исключения гальванической коррозии.

Выбор качественных метизов с плоской шляпкой гарантирует отсутствие повреждений лицевых поверхностей облицовки.

Сталь AISI 304 (08Х18Н10) - оптимальный материал для производства кляммеров благодаря высокой коррозионной стойкости и отличным прочностным характеристикам. В условиях городской атмосферы, насыщенной выхлопными газами и солями, обычная оцинковка может разрушиться за 5–10 лет, что приведет к ослаблению фиксации панелей.

Нержавеющая сталь сохраняет свои свойства более 50 лет, не требуя дополнительного обслуживания. Она обладает достаточной пластичностью для сложной штамповки без появления трещин в зонах гиба. Кляммеры из AISI 304 немагнитны и не оставляют ржавых потеков на светлых фасадах из камня или керамогранита.

При заказе изделий для объектов в прибрежных морских зонах рекомендуется выбирать более дорогую сталь AISI 316 с добавлением молибдена. Использование нержавеющего крепежа является залогом прохождения любых проверок на безопасность высотных зданий.

При изготовлении металлических кляммеров методом холодной штамповки на горизонтальную площадку часто наносят зиги: продольные или поперечные выштамповки. Эти элементы существенно увеличивают сопротивление детали на изгиб под действием вырывающих ветровых нагрузок. Без ребер жесткости плоская пластина может деформироваться, что приведет к ослаблению прижима облицовки. Зиги также способствуют лучшему распределению давления от головки самореза на основание кляммера.

В процессе производства геометрия этих ребер рассчитывается таким образом, чтобы не создавать зон концентрации напряжений, способных вызвать трещины. Наличие качественного рельефа на основании - признак высокотехнологичного изделия, способного выдерживать пиковые нагрузки. Для фиксации тяжелых каменных плит всегда выбирайте кляммеры с выраженными ребрами жесткости для обеспечения максимальной устойчивости фасадной системы.

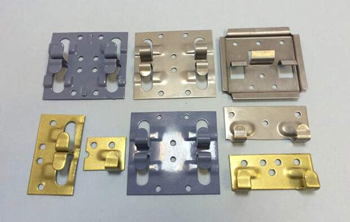

Да, конечно. Чтобы крепежные элементы не выделялись на фоне облицовки, их часто подвергают порошковой покраске по шкале RAL. Процесс окрашивания проводится после всех этапов штамповки и очистки деталей.

Полимерный слой толщиной 60–80 микрон не только выполняет декоративную функцию, но и служит дополнительным диэлектрическим барьером, защищая сталь от коррозии. Важно, чтобы краска обладала высокой адгезией и эластичностью, не скалываясь при монтаже панелей.

В видимых частях фасада окрашенные кляммеры делают стыки практически незаметными, что особенно ценится архитекторами в проектах бизнес-центров и жилых комплексов премиум-класса. Перед заказом покраски нужно обязательно согласовать с исполнителем номер цвета с образцом фасадной плитки при дневном освещении.

При приемке партии готовых изделий отдел технического контроля проверяет геометрию и состояние поверхностей. К неустранимым дефектам относятся микротрещины в местах сгиба язычка, которые свидетельствуют о перенапряжении металла или неверном подборе радиуса инструмента. Такая деталь лопнет при первой же серьезной нагрузке.

Также бракуются изделия с отклонением угла наклона «лапок», так как это не позволит плотно зафиксировать панель в пазу. Недопустимым считается наличие следов глубокой коррозии или отслоение защитного покрытия.

Проверка размеров проводится на соответствие допускам по чертежу или ГОСТ 59500-2021. Тщательный контроль каждой единицы продукции на автоматизированных линиях гарантирует заказчику получение надежного крепежа.

Перед началом монтажа нужно провести визуальный осмотр деталей на отсутствие острых сколов, способных повредить защитный слой облицовочных панелей.
