Изготовление винтов

Основная разница в способе формирования соединения и в характере нагрузок. Болт обычно проходит сквозь соединяемые детали насквозь и фиксируется гайкой, работая преимущественно на растяжение. Винт же вкручивается непосредственно в резьбовое отверстие одной из соединяемых деталей, выполняя роль оси или стягивающего элемента.

При изготовлении винтов особое внимание уделяют точности резьбы по всей длине стержня, так как малейшее отклонение шага приведет к заклиниванию в теле заготовки. По способу передачи крутящего момента винты чаще оснащают шлицами под отвертку или внутренними шестигранниками, что позволяет утапливать их головки впотай.

Понимание этой разницы позволяет инженеру правильно выбрать метиз. Например, использовать винты для создания компактных узлов.

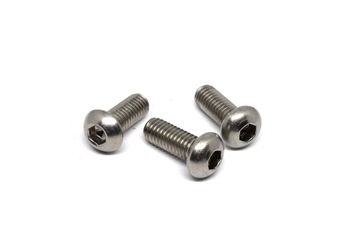

Винты с внутренним шестигранником позволяют прикладывать значительно больший крутящий момент по сравнению с крестообразными или прямыми шлицами. Это исключает риск соскакивания инструмента и повреждения головки при тугой затяжке. Конструкция головки позволяет использовать её в глубоких узких нишах, куда невозможно добраться накидным ключом.

При производстве таких метизов на станках с ЧПУ гнездо под ключ формируется методом прошивки или точного фрезерования, что гарантирует плотную посадку инструмента. Высокая прочность соединения делает винты этого типа стандартом для станкостроения и сборки нагруженных механизмов.

При проектировании оборудования использование винтов с внутренним шестигранником предусматривают в зонах, требующих регулярной проверки момента затяжки, так как они наиболее устойчивы к многократному отвинчиванию.

Производство винтов высших классов прочности требует применения легированных сталей, способных сохранять вязкость после закалки до высокой твердости. Чаще всего используют стали марок 40Х, 30ХГСА или 40ХН2МА. Содержание хрома и марганца обеспечивает глубокую прокаливаемость стержня, что исключает наличие мягкой сердцевины в массивных винтах. Сталь 30ХГСА ценится за высокую ударную вязкость, предотвращающую хрупкий обрыв головки при динамических нагрузках.

Процесс изготовления обязательно включает термическую обработку в защитной атмосфере для исключения обезуглероживания поверхности витков. Для обеспечения безопасности нагруженных узлов выбирайте сталь 40Х для общепромышленного применения, а для авиационных и гоночных систем отдавайте предпочтение хромоникелемолибденовым сплавам.

Нержавеющая сталь обладает высокой вязкостью и склонностью к наклепу, что усложняет формирование резьбового профиля. При нарезании резьбы резцом или метчиком металл стремится «закусить» инструмент, поэтому на производстве применяют специализированные эмульсии с высоким содержанием противозадирных присадок.

Сталь группы А2 (AISI 304) подходит для большинства уличных конструкций, а марка А4 (AISI 316) обязательна для химической промышленности и морской среды из-за стойкости к кислотам. Нержавеющие винты часто склонны к «холодной сварке» при закручивании в аналогичную резьбу, поэтому на финальном этапе производства их подвергают пассивации или наносят тонкий слой антифрикционного покрытия.

Для исключения повреждения резьбы в нержавеющих парах используют специальные монтажные пасты на основе графита или меди непосредственно при сборке узла.

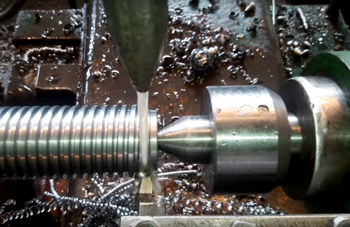

Станки с числовым программным управлением позволяют выпускать винты с любой геометрией стержня и шагом резьбы за один установ. Это незаменимо при производстве установочных винтов с индивидуальной длиной или метизов с переменным диаметром тела. ЧПУ обеспечивает идеальную соосность резьбовой части и головки, что критично для высокооборотистых механизмов.

Программный контроль позволяет нарезать многозаходные резьбы, которые используются в винтовых передачах для быстрого перемещения узлов. Автоматизация процесса исключает человеческий фактор, гарантируя идентичность всей партии деталей.

При заказе мелкосерийных партий сложных винтов использование ЧПУ является самым экономичным путем, так как настройка станка занимает минимум времени и не требует изготовления специальной дорогостоящей оснастки или накатных роликов.

Закалка придает стальному винту высокую твердость, но делает его структуру напряженной и хрупкой, как стекло. Без последующего отпуска метиз может лопнуть при первом же усилии затяжки или от вибрации.

В процессе отпуска детали нагревают до умеренных температур (от 200 до 600 градусов в зависимости от класса прочности) и выдерживают в печи. Это позволяет «расслабить» кристаллическую решетку металла, сохранив требуемую твердость, но вернув материалу пластичность и вязкость. Для высокопрочного крепежа температурный режим отпуска контролируется с точностью до нескольких градусов.

Тщательное соблюдение технологии термообработки гарантирует, что винт будет способен незначительно деформироваться под нагрузкой без разрушения, что спасает механизмы от катастрофических поломок при аварийных перегрузках системы.

Накатка - метод формирования профиля путем пластической деформации заготовки роликами без снятия стружки. При этом волокна металла не перерезаются, а сжимаются, в точности повторяя очертания витков. Это повышает усталостную прочность резьбы на 20–30% по сравнению с нарезанной, так как на поверхности отсутствуют микрориски от инструмента.

Процесс накатки в десятки раз быстрее токарной обработки, что радикально снижает себестоимость продукции при больших объемах заказа. Также накатка обеспечивает более высокую чистоту поверхности витков, что снижает трение и предотвращает износ ответной резьбы.

Для ответственных болтов и винтов, подвергающихся циклической нагрузке в двигателях и подвесках, накатка обязательна, так как обеспечивает максимальную надежность соединения.

Латунь - превосходный материал для изготовления винтов, работающих в контакте с токопроводящими элементами. Она обладает высокой электропроводностью и не подвержена коррозии, способной нарушить электрический контакт.

Латунные винты немагнитны, что позволяет использовать их в высокочувствительных измерительных приборах и медицинском оборудовании, где стальной крепеж мог бы создавать помехи. Благодаря содержанию свинца в автоматных марках (ЛС59-1), латунь отлично обрабатывается, позволяя нарезать микрорезьбы с очень мелким шагом.

При использовании таких метизов важно учитывать их меньшую механическую прочность по сравнению со сталью и избегать чрезмерных усилий затяжки. Латунные винты выбирают для сборки распределительных щитов и радиоаппаратуры, чтобы обеспечить стабильную работу цепей и легкость последующего ремонта без риска «закисания» крепежа.

Установочные винты (стопорные штифты) предназначены для фиксации деталей на валах и работают полностью погруженными в материал. Главная трудность их производства в формировании внутреннего шлица (под шестигранник или звездочку) при отсутствии шляпки. Это требует операции прошивки или точного долбления в теле каленого стержня.

Другой важный нюанс - форма кончика винта: он может быть плоским, коническим, цилиндрическим или иметь кольцевую кромку. Каждый тип наконечника рассчитан на определенный вид фиксации (смятие или внедрение в металл вала). Высокая твердость кончика обеспечивается локальной закалкой.

При выборе установочных винтов необходимо обращать внимание на качество внутреннего шлица, так как неточная геометрия приведет к «слизыванию» граней и невозможности последующего демонтажа узла.

Любое защитное покрытие увеличивает фактический диаметр винта и уменьшает зазоры в резьбовом соединении. При изготовлении метизов по чертежам технологи заранее закладывают поправку на толщину слоя, которая при гальваническом цинковании составляет от 5 до 15 микрон. Если не сделать этого , винт после оцинковки может не вкрутиться в стандартную гайку или отверстие.

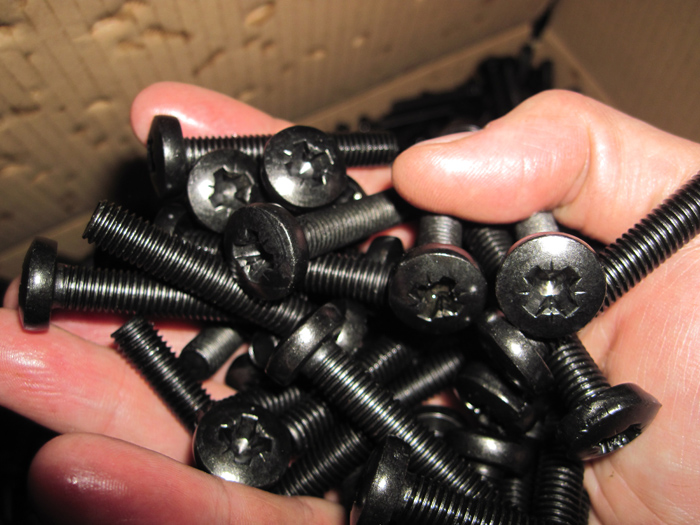

Никелирование и хромирование создают еще более плотные слои, что требует прецизионной калибровки резьбы перед нанесением гальваники. Для сохранения точности на мелких резьбах часто применяют химическое оксидирование (воронение), которое практически не меняет размеры.

При заказе винтов с защитным слоем нужно указывать требуемую толщину покрытия в микронах, чтобы производство могло обеспечить собираемость узлов без нарушения защитного барьера при завинчивании.

Выбор шлица определяет удобство монтажа и ресурс крепежа при многократной разборке. Прямой шлиц прост, но склонен к повреждению краев и неудобен для автоматической сборки. Крестообразные центрируют инструмент, но при износе выталкивают отвертку вверх. Самыми долговечными считаются шлицы типа Torx (шестилучевая звезда) и внутренние шестигранники. Они обеспечивают максимальную площадь контакта с битой, что полностью исключает деформацию граней.

В процессе изготовления на ЧПУ такие шлицы нарезаются с высокой точностью, обеспечивая плотную посадку ключа без люфта. Использование системы Torx позволяет снизить риск производственного брака при сборке дорогостоящей техники.

При проектировании бытовых приборов обычно выбирают внутренние шестигранники, а для профессионального оборудования - шлицы Torx, обеспечивающие надежную передачу момента затяжки.
