Изготовление поковок

Главное преимущество поковок перед деталями, вырезанными из обычного стального листа или прутка, заключается в изменении внутренней структуры металла в процессе пластической деформации. При ковке происходит измельчение зерна и заваривание микроскопических пор и пустот, которые могут присутствовать в литом металле.

Важнейший фактор - переориентация волокон стали: при механической обработке проката волокна перерезаются инструментом, что создает зоны слабости. В поковке же волокна плавно обтекают контуры будущей детали, повторяя её форму. Это обеспечивает исключительную ударную вязкость и сопротивляемость разрыву, что критично для коленчатых валов, рычагов и крепежных элементов, работающих под высокими динамическими нагрузками.

Качественная поковка позволяет уменьшить вес изделия на 15 или 20% без потери его несущей способности и долговечности.

Коэффициент укова - важнейший технический показатель при изготовлении поковок на заказ. Он представляет собой отношение площади поперечного сечения исходного слитка к площади сечения готовой поковки. Чем выше этот показатель, тем сильнее деформирован металл и тем плотнее его структура.

Для ответственных деталей машиностроения минимально допустимый коэффициент укова обычно составляет от 2,5 до 3,0 единиц. При недостаточном укове в сердцевине массивной заготовки могут сохраниться остатки литой структуры, что приведет к неоднородности механических свойств и повысит риск хрупкого разрушения детали. Слишком высокий уков также не всегда полезен, так как может вызвать чрезмерную анизотропию свойств вдоль и поперек волокон.

На профессиональном производстве расчет укова производится инженерами на этапе проектирования технологии, чтобы гарантировать полное соответствие заготовки требованиям отраслевых стандартов безопасности.

Термическая обработка после завершения ковки - обязательный этап, без которого заготовка не может считаться качественной. В процессе интенсивной деформации в металле возникают колоссальные внутренние напряжения, а структура зерен становится неоднородной.

Нормализация подразумевает нагрев поковки выше критических температур с последующим охлаждением на спокойном воздухе. Это позволяет получить мелкозернистую и однородную структуру стали по всему объему детали. Последующий отпуск при более низких температурах окончательно снимает остаточные напряжения и придает металлу необходимую пластичность и вязкость. Если пропустить эти этапы, поковка может деформироваться или даже треснуть в процессе последующей механической обработки на токарных или фрезерных станках.

Правильный режим термообработки гарантирует стабильность размеров изделия и его предсказуемое поведение под рабочими нагрузками в составе сложного механизма.

Припуском называют слой металла, который необходимо снять при последующей механической обработке для получения чистовых размеров детали. Допуском считается максимально допустимое отклонение размеров самой поковки от чертежа. Расчет этих параметров регламентируется ГОСТом 7829-70 для кованых изделий и зависит от габаритов заготовки, её формы и марки стали.

Припуски необходимы для компенсации неровностей поверхности, образующихся под ударами молота или пресса, а также для удаления обезуглероженного слоя металла. Слишком большие припуски ведут к неоправданному перерасходу дорогостоящей стали и увеличивают время на механическую обработку. Слишком малые могут привести к тому, что деталь «не выйдет» в чистовой размер из-за кривизны или окалины.

Квалифицированные технологи стремятся к минимизации припусков, используя современное оборудование, что позволяет экономить до 10 или 15 процентов металла на каждой партии изделий.

Выбор оборудования для изготовления поковок зависит от массы заготовки и от требуемого качества проработки её структуры.

Кузнечный молот оказывает на металл динамическое, ударное воздействие. Энергия удара быстро затухает по мере продвижения вглубь заготовки, поэтому молоты эффективны для производства небольших и средних поковок весом до 500 килограммов.

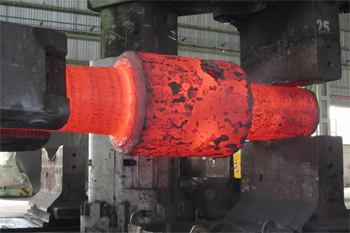

Гидравлический пресс оказывает статическое, давящее воздействие. Давление пресса распространяется на всю толщину металла, обеспечивая глубокую и равномерную проработку сердцевины. Это существенно для крупных поковок весом свыше 2 или 3 тонн, таких как роторы турбин или массивные валы.

Прессовые поковки отличаются более высокой геометрической точностью и однородностью свойств. Однако работа на прессе обходится дороже из-за высокого энергопотребления и сложности оснастки, поэтому молотовую ковку продолжают активно использовать для массового выпуска простых заготовок.

Производство нержавеющих поковок требует строгого соблюдения температурных режимов, так как высоколегированные стали обладают низкой теплопроводностью и склонны к образованию трещин при резком нагреве или охлаждении. Для таких марок, как 12Х18Н10Т или 08Х18Н10, диапазон температур ковки значительно уже, чем у обычных углеродистых сталей.

Важнейшая задача - предотвращение межкристаллитной коррозии, которая может возникнуть при неправильном охлаждении заготовки после ковки. Часто требуется проведение специальной термической обработки - аустенизации, при которой поковка нагревается до +1050 градусов и быстро охлаждается в воде. Это позволяет зафиксировать углерод в растворе и сохранить защитные свойства хрома.

Нержавеющие поковки незаменимы в энергетике, медицине и пищевой промышленности, где от заготовок требуется не только механическая прочность, но и абсолютная химическая инертность в агрессивных средах.

Флокены - микроскопические внутренние трещины в поковках из легированных сталей, которые значительно снижают прочность изделия. Основная причина их появления - накопление водорода в структуре металла и возникающие при этом внутренние напряжения. Риск появления флокенов наиболее высок в поковках большого сечения при быстром охлаждении после ковки.

Для предотвращения этого брака применяется технология замедленного охлаждения в термосах, ямах с песком или специальных печах. В некоторых случаях требуется длительный противофлокеновый отжиг, который может длиться от 24 до 72 часов.

На современных производствах каждая ответственная поковка проходит обязательный ультразвуковой контроль на отсутствие внутренних пустот и трещин. Своевременное обнаружение дефектов позволяет исключить попадание бракованных заготовок на стадию механической обработки, что страхует заказчика от аварийных поломок готовых изделий в процессе эксплуатации.

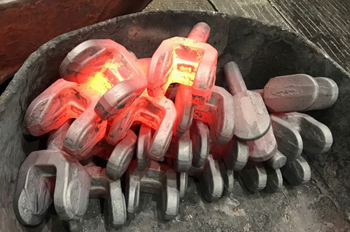

Изготовление штампованных поковок - наиболее эффективный метод при выпуске партий от 50 или 100 идентичных изделий. В отличие от свободной ковки, где форма заготовки создается последовательными ударами по разным участкам, штамповка подразумевает деформацию металла внутри закрытой полости - штампа. Это позволяет получать поковки с минимальными припусками на механическую обработку, которые практически повторяют контуры готовой детали.

Производительность штамповочных линий в 5 или 10 раз выше, чем при работе кузнеца на молоте. Снижение трудоемкости и расхода металла позволяет уменьшить себестоимость одной заготовки на 30% и более. Кроме того, штампованные изделия обладают высокой идентичностью размеров, что упрощает их установку на станки с числовым программным управлением.

Инвестиции в изготовление дорогостоящей штамповой оснастки быстро окупаются за счет экономии сырья и сокращения общего времени производственного цикла.

Инструментальные поковки служат основой для изготовления пуансонов, матриц и другого высоконагруженного инструмента. Для них используют стали с высоким содержанием углерода и легирующих элементов, такие как 5ХНМ или Х12МФ. Главное требование к таким заготовкам - отсутствие карбидной неоднородности: скоплений твердых частиц углерода, которые могут привести к сколам инструмента.

При изготовлении инструментальных поковок применяются специальные методы всесторонней ковки с многократной осадкой и протяжкой заготовки. Это позволяет добиться идеальной изотропности свойств, когда металл одинаково прочен во всех направлениях. После ковки такие изделия проходят обязательную проверку на твердость и микроструктуру.

Качественная инструментальная поковка обеспечивает долгий срок службы штампов и пресс-форм, позволяя им выдерживать сотни тысяч циклов деформирования без потери точности и появления трещин.

Кольцевые поковки, или раскатные кольца, широко применяются в производстве фланцев, подшипников и зубчатых колец. Процесс их изготовления начинается с прошивки отверстия в центральной части нагретой заготовки. Затем кольцо подвергается раскатке на специализированных станах, где его диаметр увеличивается за счет уменьшения толщины стенки.

Такая технология обеспечивает непрерывное направление волокон металла по окружности кольца, что придает изделию исключительную прочность на разрыв и сопротивляемость центробежным нагрузкам. В отличие от колец, сваренных из полосы или вырезанных из листа, раскатные поковки обладают идеальной однородностью свойств и отсутствием зон термического воздействия.

При изготовлении колец большого диаметра, достигающих 2 или 3 м, контроль геометрии производится непосредственно в процессе раскатки. Это позволяет получать заготовки с минимальными отклонениями от круглости и плоскостности, что существенно упрощает их последующую токарную обработку.

Для каждой марки стали существует строго определенный температурный интервал начала и конца ковки. Перегрев металла выше допустимого предела приводит к росту зерна (пережогу), что делает поковку хрупкой и непригодной для использования. Опасно ковать металл и при слишком низких температурах, когда сталь теряет пластичность. Это приводит к возникновению внутренних надрывов и поверхностных трещин.

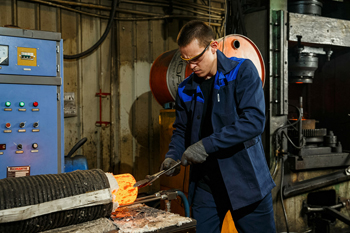

На современных предприятиях нагрев заготовок осуществляется в газовых или электрических печах с автоматическим контролем температуры. Часто применяется индукционный нагрев, который обеспечивает высокую скорость процесса и отсутствие окалины на поверхности металла. Точное соблюдение температурного режима позволяет получить поковку с оптимальным сочетанием прочности и пластичности.

Охлаждение после ковки также строго регламентируется: для одних сталей требуется закалка в масле, для других медленное остывание в колодцах для предотвращения термических напряжений.
