Шариковые подшипники

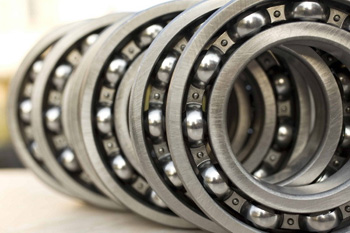

Востребованность радиальных однорядных шариковых подшипников обусловлена их универсальностью, простотой конструкции и способностью работать на очень высоких скоростях вращения. Эти детали эффективно воспринимают радиальные нагрузки и могут удерживать вал от осевого смещения в обоих направлениях в пределах 70% от неиспользованной радиальной грузоподъемности.

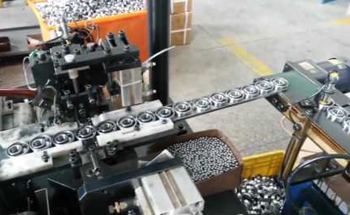

При изготовлении таких изделий обеспечивается минимальное трение, что снижает выделение тепла и позволяет использовать их в двигателях, бытовой технике и автомобильных агрегатах. Благодаря отработанной технологии массового производства эти подшипники имеют наиболее выгодное соотношение цены и ресурса. Они не требуют сложного монтажа и специального обслуживания при использовании закрытых исполнений с заложенной смазкой.

Огромный выбор типоразмеров позволяет подобрать деталь практически для любого узла, где диаметр вала составляет от нескольких миллиметров до полуметра и более.

Сталь марки ШХ15 - основной материал для производства высококачественных шариковых подшипников в отечественной промышленности. Это высокоуглеродистая хромистая сталь, которая после термической обработки приобретает твердость в диапазоне от 61 до 65 единиц по шкале Роквелла. Высокое содержание хрома обеспечивает отличную прокаливаемость, что позволяет добиться однородной структуры металла по всему сечению кольца или шарика.

Ключевой фактор долговечности - чистота стали: при изготовлении подшипников особого назначения используют сплавы с индексами Ш или ШД, которые проходят электрошлаковый или вакуумно-дуговой переплав. Это минимизирует количество неметаллических включений, которые под нагрузкой становятся очагами усталостного выкрашивания.

Использование ШХ15 гарантирует стабильную работу подшипника при температурах до +120 градусов Цельсия и обеспечивает высокую сопротивляемость контактному износу дорожек качения.

Радиально-упорные подшипники проектируются для восприятия комбинированных нагрузок, действующих одновременно в радиальном и осевом направлениях. Их главная конструктивная особенность заключается в смещении дорожек качения на внутреннем и наружном кольцах относительно друг друга. Линия действия нагрузки проходит под определенным углом, который обычно составляет 15, 25 или 40 градусов. Чем больше этот угол, тем выше осевая грузоподъемность детали, но ниже предельная скорость вращения.

При изготовлении таких подшипников часто применяют прецизионную обработку торцов, что позволяет устанавливать их парами по схемам тандем или О-образно для фиксации вала в обоих направлениях. Это обеспечивает исключительную жесткость узла и высокую точность вращения, что критично для шпинделей металлообрабатывающих станков и насосного оборудования.

Правильный подбор угла контакта позволяет оптимизировать работу механизма под конкретные условия эксплуатации.

Гибридные подшипники, сочетающие стальные кольца с шариками из нитрида кремния, - технологичное решение. Керамические тела качения обладают плотностью на 40% ниже, чем у стали, что существенно снижает центробежные силы и инерционные нагрузки при вращении. Это позволяет увеличить предельную скорость вращения на 30–50% по сравнению со стальными аналогами.

Керамика имеет более высокий модуль упругости, что повышает жесткость подшипника и снижает уровень вибраций. Еще одно важное свойство - диэлектрическая природа материала: керамические шарики исключают прохождение электрического тока через подшипник, предотвращая электроэрозию дорожек качения в электродвигателях.

При изготовлении таких изделий обеспечивается чрезвычайно низкая шероховатость поверхности шариков, что в сочетании с их твердостью значительно продлевает срок службы смазки и всего подшипникового узла в целом.

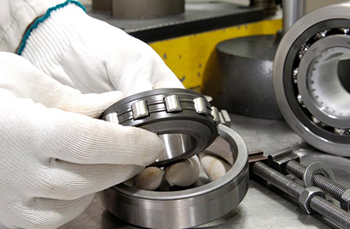

Сепаратор выполняет критически важную задачу: разделяет шарики, предотвращая их соприкосновение и взаимное трение, а также равномерно распределяет их по окружности дорожки качения. При изготовлении шариковых подшипников материал сепаратора выбирают исходя из скоростей и температур эксплуатации. Самый массовый - штампованный стальной сепаратор, который отличается малым весом и компактностью.

Для работы на высоких оборотах или при сильных вибрациях применяют массивные сепараторы из латуни или бронзы, обладающие отличными антифрикционными свойствами. В современных малошумных и скоростных подшипниках все чаще используют сепараторы из полиамида или текстолита. Полимерные материалы снижают массу узла и лучше удерживают смазку в зоне контакта за счет микропористой структуры.

Правильный выбор сепаратора позволяет избежать перегрева подшипника и существенно снизить уровень акустического шума при работе оборудования.

Предварительный натяг - создание постоянной осевой нагрузки на подшипник в процессе его монтажа для устранения внутренних зазоров. Технически это достигается использованием регулировочных гаек, пружин или подбором дистанционных втулок. Главная цель процедуры в повышении жесткости подшипникового узла и в обеспечении точности вращения вала.

Натяг заставляет все шарики одновременно входить в контакт с дорожками качения, что исключает их проскальзывание и вибрации при изменении внешних нагрузок. При изготовлении прецизионных радиально-упорных пар он закладывается на этапе шлифовки торцов колец. Это критично для работы высокоточных станков, где необходимо исключить малейшее биение инструмента. Но важно соблюдать меру: чрезмерный натяг ведет к резкому росту трения, перегреву и сокращению ресурса подшипника в несколько раз.

Оптимальное значение натяга рассчитывается инженерами исходя из кинематики конкретного механизма.

Сферические двухрядные шариковые подшипники обладают уникальной способностью компенсировать несоосность вала относительно корпуса, которая может возникнуть из-за погрешностей монтажа или прогиба вала под нагрузкой. Это достигается за счет сферической формы дорожки качения на наружном кольце. Внутреннее кольцо с двумя рядами шариков может свободно отклоняться внутри наружного кольца на угол до трех градусов без нарушения работоспособности узла.

При изготовлении таких изделий обеспечивается высокая точность радиуса сферы, что гарантирует плавное вращение даже при постоянном перекосе. Эти подшипники незаменимы в сельскохозяйственной технике, конвейерных системах и длинных трансмиссионных валах.

Важно учитывать, что из-за особенностей геометрии контакта они имеют меньшую грузоподъемность по сравнению с цилиндрическими роликовыми подшипниками. Но маневренность и надежность в сложных условиях делают их незаменимыми для определенных типов оборудования.

Смазочный материал выполняет задачу разделения поверхностей металла тонкой масляной пленкой, предотвращая прямой контакт шариков с дорожками качения. Для большинства закрытых шариковых подшипников при изготовлении закладывается консистентная пластичная смазка на литиевой или полимочевинной основе. Она рассчитана на 10 и более лет работы в нормальных условиях.

В высокоскоростных узлах предпочтительнее использовать жидкие синтетические масла, которые обеспечивают лучший отвод тепла и имеют меньшее сопротивление вращению. Присутствие в смазке противозадирных присадок позволяет подшипнику выдерживать кратковременные перегрузки без повреждения зеркальной поверхности металла.

Несвоевременное обновление или неправильный подбор смазки является причиной 40% всех преждевременных отказов подшипников. Качественная смазка не только снижает трение, но и защищает прецизионные поверхности от коррозии, герметизируя внутреннее пространство узла от влаги и пыли.

После закалки и отпуска сталь может сохранять остаточный аустенит, который со временем превращается в мартенсит, что сопровождается изменением объема металла. Это может привести к тому, что идеально подогнанный подшипник изменит диаметр на несколько микрон через год эксплуатации, вызвав заклинивание или люфт. Для предотвращения этого при изготовлении качественных изделий применяют процедуру термической стабилизации, включающую многократный отпуск или обработку холодом при температуре -70 градусов Цельсия. Это позволяет полностью завершить структурные превращения в стали.

Таким образом удается исключить самопроизвольное изменение геометрии колец подшипника в процессе эксплуатации. Такие подшипники могут стабильно работать при температурах до 150 или даже 200 градусов без изменения заданных допусков и посадок, что критично для авиационных агрегатов и двигателей внутреннего сгорания.

Для работы в загрязненных средах шариковые подшипники оснащают защитными элементами. Металлические шайбы (индекс Z) образуют бесконтактное лабиринтное уплотнение, которое эффективно удерживает смазку и защищает от крупных частиц пыли, не ограничивая при этом скорость вращения и не вызывая дополнительного нагрева.

Контактные резинометаллические уплотнения (индекс RS) обеспечивают полную герметичность, плотно прилегая к внутреннему кольцу. Это защищает подшипник от воды, мелкого песка и агрессивных паров, но создает дополнительное трение, что снижает предельные обороты на 20–30%.

При изготовлении подшипников для пищевой или химической промышленности используют уплотнения из фторкаучука, способного выдерживать воздействие активных химических веществ.

Наличие качественного уплотнения позволяет эксплуатировать узел в необслуживаемом режиме в течение всего расчетного срока службы, существенно снижая затраты на техническое обслуживание оборудования.

Акустические и вибрационные характеристики - важнейшие индикаторы качества изготовления и текущего состояния подшипника. На заводе каждое изделие проходит контроль на вибростендах: повышенный уровень шума в определенном диапазоне частот может свидетельствовать о наличии микроскопических дефектов на шариках или плохой очистке дорожек качения.

В процессе эксплуатации изменение спектра вибраций позволяет на ранней стадии выявить начало усталостного выкрашивания металла, износ сепаратора или дефицит смазки. Использование портативных диагностических приборов позволяет проводить мониторинг без разборки узла. Резкий свистящий звук обычно указывает на отсутствие смазочной пленки, а глухой стук - на наличие вмятин или коррозии.

Своевременный анализ вибраций помогает предотвратить внезапные поломки и запланировать замену подшипника до того, как его разрушение приведет к повреждению вала или корпуса дорогостоящей промышленной машины.
