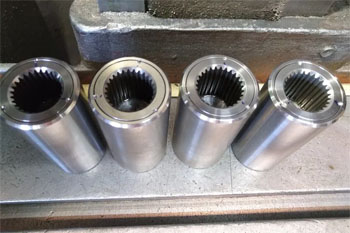

Изготовление шлицевых муфт

Эвольвентные шлицы, профиль которых имеет скругленную форму боковых поверхностей, обладают значительно более высокой нагрузочной способностью по сравнению с прямобочными. Благодаря увеличению толщины зуба к его основанию такие муфты эффективно сопротивляются излому и смятию при передаче высоких крутящих моментов.

Главная особенность эвольвентного зацепления - способность к самоцентрированию под нагрузкой, что обеспечивает равномерное распределение усилий между всеми зубьями. Это снижает уровень шума и вибраций в механизме, предотвращая преждевременное разрушение подшипниковых узлов.

Изготовление таких муфт на зубофрезерных станках более технологично, так как позволяет использовать стандартный инструмент. Для высокооборотистых приводов станков и авиационной техники выбирают именно эвольвентные муфты, так как они гарантируют прецизионную точность вращения и долговечность узла в условиях динамических нагрузок.

Центрирование определяет способ базирования муфты относительно оси вала для исключения биений. В промышленном производстве применяют три схемы: по наружному диаметру (D), по внутреннему диаметру (d) и по боковым граням зубьев (s).

Центрирование по диаметрам (D или d) считается наиболее точным, так как позволяет использовать финишную шлифовку поверхностей для достижения жестких допусков. Базирование по боковым сторонам зубьев (s) незаменимо в нагруженных передачах с частыми реверсами, так как оно обеспечивает равномерное распределение момента и минимизирует риск смятия шлицев.

Выбор метода центрирования диктуется требованиями чертежа и классом точности механизма. При заказе муфты для прецизионного оборудования отдают предпочтение центрированию по наружному диаметру вала, так как это значительно упрощает последующую выверку соосности агрегатов при монтаже.

Азотирование - процесс насыщения поверхностного слоя шлицевой муфты азотом в специальной газовой среде. В отличие от стандартной закалки этот метод не требует резкого охлаждения, что полностью исключает температурные деформации и коробление детали.

Слой азотидов обладает экстремальной твердостью и высокой сопротивляемостью задирам, что важно для муфт, работающих с осевым перемещением вала. Кроме того, азотирование повышает коррозионную стойкость металла и его усталостную прочность. Это позволяет изготавливать высокоточные детали, не требующие последующего шлифования зубьев после упрочнения.

Тщательный контроль глубины азотированного слоя обеспечивает надежную работу узла в условиях дефицита смазки. Технология используется для муфт из сталей типа 38Х2МЮА при производстве ответственных узлов, которым важна стабильность геометрических параметров и защита от поверхностного износа.

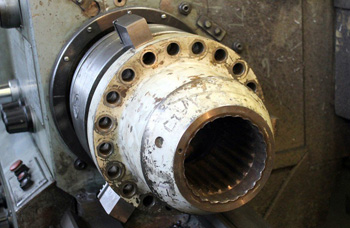

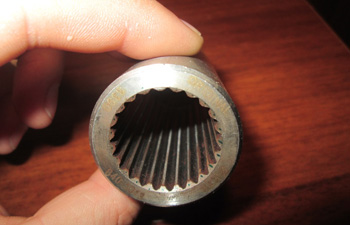

Изготовление внутреннего шлицевого профиля в массивных деталях требует применения протяжных или зубодолбежных станков повышенной жесткости. Протягивание - самый эффективный метод: специальный многолезвийный инструмент за один проход формирует все шлицы с идеальным соблюдением шага и формы.

Если конструкция муфты имеет внутренние уступы, препятствующие проходу протяжки, используют метод долбления. На станках с ЧПУ процесс контролируется электроникой, что позволяет выдерживать соосность отверстия и наружного контура.

Особое внимание уделяется отводу стружки и охлаждению инструмента, чтобы избежать микротрещин в основании зубьев. Тщательная настройка оборудования гарантирует отсутствие конусности и «увода» оси на всей глубине муфты.

Механизмы, работающие со сменой направления вращения, предъявляют повышенные требования к боковому зазору в шлицевом соединении. При изготовлении муфт для таких условий допуски на толщину зуба и ширину впадины выбирают минимальными для обеспечения плотной посадки. Наличие избыточного люфта при реверсе приводит к ударным нагрузкам, которые быстро разбивают профиль шлица и могут вызвать скол зубьев.

Для упрочнения таких деталей часто применяется цементация с последующей закалкой, создающая твердый поверхностный слой при вязкой сердцевине. Это позволяет металлу поглощать энергию ударов без разрушения структуры. Профессиональное исполнение реверсивных муфт включает обязательную проверку пятна контакта на краску.

Для исключения люфтов в нагруженных передачах необходимо заказывать муфты с центрированием по боковым сторонам зубьев: это обеспечит монолитность соединения при любых изменениях вектора вращения.

Фреттинг-коррозия возникает в местах микроскопических колебаний сопряженных поверхностей шлицев под нагрузкой. Первый визуальный симптом процесса - появление рыжего или красноватого налета («ржавой пудры») вокруг стыка муфты и вала при отсутствии прямой влаги. Процесс ведет к быстрому истиранию металла и увеличению люфтов в зацеплении. Причинами часто служат недостаточный натяг при посадке или плохая центровка валов.

Для предотвращения этого дефекта при производстве муфт применяют специальные фосфатные покрытия или твердые смазочные слои на основе дисульфида молибдена. Также важно обеспечить расчетную жесткость соединения за счет точности изготовления профиля.

Рекомендуется регулярно осматривать узлы на наличие следов сухого трения, так как своевременная подтяжка или замена уплотнений позволяет остановить разрушение шлицевого соединения на ранней стадии.

Сталь 18ХГТ относится к группе высококачественных хромомарганцевотитановых сплавов, специально разработанных для тяжелонагруженных зубчатых элементов. Главное преимущество этого материала - превосходная прокаливаемость и способность к цементации. При изготовлении муфт из 18ХГТ достигается уникальное сочетание свойств: рабочие поверхности зубьев приобретают твердость до 58–62 HRC, в то время как тело муфты сохраняет высокую ударную вязкость. Титан в составе стали способствует измельчению зерна, что повышает сопротивляемость металла усталостному излому.

Такие детали способны выдерживать многократные пусковые перегрузки и работать в условиях интенсивного абразивного износа. Тщательное соблюдение режимов термической обработки превращает стальную заготовку в надежный компонент трансмиссии.

При проектировании муфт для дорожной и строительной техники выбирют цементуемые стали, так как они обеспечивают максимальный ресурс узла при компактных габаритах.

Торцевые поверхности шлицевой муфты часто служат базами для установки уплотнений или упорных шайб. При производстве этих деталей торцы подвергают чистовой подрезке или шлифованию для обеспечения строгой перпендикулярности к оси шлицевого отверстия. Малейшее торцевое биение приведет к перекосу сальника, что вызовет неминуемую утечку масла из редуктора. В закрытых муфтах плоскостность торцов определяет герметичность стыка обойм.

На прецизионных станках с ЧПУ обработка торца и нарезка шлицев проводятся за один установ, что гарантирует их идеальную взаимную ориентацию. Качественная отделка кромок также предотвращает появление заусенцев, способных повредить ответные детали при сборке.

При приемке готовой заказчику рекомендуется проверить параллельность торцов с помощью индикатора, что исключит возникновение паразитных осевых нагрузок на подшипники привода.

Эффективная смазка - залог долговечности шлицевого соединения, работающего в условиях микропроскальзываний. Для закрытых шлицевых муфт применяют консистентные смазки с добавлением противозадирных присадок, которые удерживаются в зоне контакта за счет вязкости.

Если муфта работает в режиме постоянного осевого смещения, используются жидкие трансмиссионные масла, обеспечивающие постоянное вымывание продуктов износа. Смазка снижает температуру в зоне контакта и предотвращает эффект «холодной сварки» металлов.

При производстве муфт в конструкции часто предусматриваются специальные масляные карманы и каналы для равномерного распределения лубриканта. Важно следить за совместимостью смазки с материалом уплотнений (манжет). Своевременное обновление смазочного состава в несколько раз продлевает жизнь зубчатого венца, предотвращая появление питтинга и задиров на гранях шлицев.

Для муфт, состоящих из нескольких элементов (полумуфт и обойм), работающих на высоких скоростях, дисбаланс массы может стать причиной разрушительных вибраций. Трудность заключается в необходимости обеспечения соосности всех частей после их сборки на болтах. Малейшее смещение обоймы относительно центральной оси вала вызывает центробежные силы, разбивающие подшипники.

На производстве проводится последовательная балансировка: сначала каждой детали в отдельности, а затем всего узла в сборе. Мастер удаляет лишний металл со щек обойм, ориентируясь на показания цифрового стенда. Точность балансировки должна соответствовать классу G6.3 по стандарту ISO 1940. Это гарантирует бесшумную работу привода и отсутствие резонансных колебаний на рабочих оборотах двигателя.

Техническая документация на индивидуальное изготовление муфты должна содержать исчерпывающий набор геометрических и материаловедческих параметров. На чертеже указываются число зубьев, модуль (для эвольвентных) или размеры профиля (для прямобочных), способ центрирования и класс точности зацепления.

Обязательно указание посадочных допусков на диаметры отверстий и параметры шпоночных пазов, если они предусмотрены конструкцией. Инженеру важно знать требуемую твердость рабочих поверхностей и зоны её контроля. Если деталь предназначена для импортного станка, желательно предоставить образец вала для проведения контрольной примерки в процессе производства.

Полнота информации в ТЗ позволяет технологам точно подобрать режущий инструмент и рассчитать режимы термообработки. Использование 3D-моделей в универсальных форматах ускоряет процесс программирования станков с ЧПУ и сводит риск геометрических ошибок к нулю.
