Изготовление бланкетных ножей

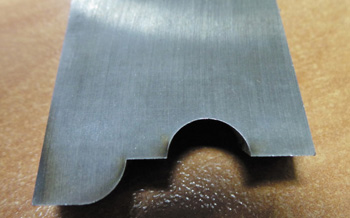

Главное преимущество использования бланкетных ножей в их универсальности и экономичности при перенастройке производства. В отличие от цельной фрезы, которая имеет фиксированный профиль, бланкетная система позволяет быстро менять режущие элементы в одной и той же ножевой головке. Это особенно выгодно при выполнении индивидуальных заказов на погонажные изделия (плинтусы, карнизы, наличники) со сложным сечением.

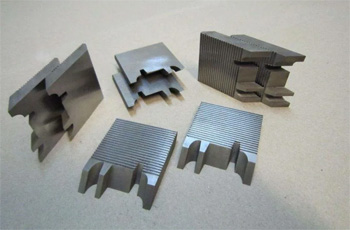

Изготовление нового комплекта бланкет значительно дешевле покупки новой фрезы. Кроме того, бланкетные ножи обеспечивают высокую точность базирования благодаря рифлению на тыльной стороне, что исключает осевое смещение при работе на высоких оборотах. Это позволяет использовать одну ножевую головку для выпуска десятков видов продукции, просто заменяя недорогие ножи-заготовки, прошедшие профилирование под нужный чертеж.

Это наиболее распространенный европейский стандарт насечки на тыльной стороне бланкетного ножа.

Рифление выполняет две критически важные функции: позиционирование и безопасность. Шаг 1.6 мм позволяет мастеру выставлять ножи в головке с высокой точностью, ориентируясь на зубцы, что гарантирует идентичность вылета всех ножей в комплекте и идеальную балансировку. А угол в 60 градусов обеспечивает максимально плотное прилегание ножа к ответным пазам в ножевой головке.

При затягивании клина центробежная сила и механический зажим намертво фиксируют стальную пластину, предотвращая её вылет («самоликвидацию») даже при скорости вращения 6000–9000 об/мин.

При заказе изготовления бланкетных ножей крайне важно убедиться, что шаг и угол рифления на заготовке точно соответствуют параметрам вашей ножевой головки, иначе надежная фиксация будет невозможна.

Выбор материала зависит от абразивности обрабатываемого материала и от объема партии.

Быстрорежущая сталь HSS (с содержанием вольфрама до 18%) идеально подходит для обработки мягких и средних пород древесины (сосна, ель, береза). Она позволяет добиться исключительной остроты режущей кромки, что дает чистую поверхность без ворса. Однако при работе с МДФ, ДСП или экзотическими твердыми породами HSS быстро тупится.

Для таких задач выбирают твердосплавные бланкеты. Твердый сплав представляет впаянную пластину из карбида вольфрама на стальной основе. Он сохраняет работоспособность в 10–20 раз дольше, чем HSS, при работе с клеевыми составами и сверхтвердыми материалами.

Но ножи HW более хрупкие: они боятся попадания металлических включений (гвоздей) и требуют специального алмазного оборудования для профилирования и последующей заточки.

Толщина бланкета напрямую влияет на стабильность процесса фрезерования и глубину возможного профиля. Стандартные ножи имеют толщину 8 мм, что достаточно для большинства интерьерных погонажных изделий. Но при изготовлении крупногабаритных деталей, таких как глубоко профилированный брус или массивные элементы садово-парковой архитектуры, вылет ножа из корпуса головки значительно увеличивается. В таких случаях тонкий нож может начать вибрировать под нагрузкой, что приведет к появлению «волны» на дереве или даже к поломке инструмента.

Бланкеты толщиной 10 мм обладают повышенной жесткостью и сопротивлением на изгиб. При заказе важно помнить: использование 10-миллиметровых ножей возможно только в специально предназначенных для этого ножевых головках с соответствующей шириной паза. Переход на большую толщину оправдан при глубине профиля свыше 25–30 мм.

Контрнож - стальная пластина, повторяющая профиль основного ножа, но имеющая чуть меньший радиус. Он устанавливается перед режущим ножом и выполняет функцию ограничителя подачи (ограничителя толщины стружки). Это критически важно для безопасности на станках с ручной подачей заготовок, так как предотвращает риск обратного удара и затягивания древесины под фрезу. Кроме того, контрнож гасит вибрации основного тонкого ножа, работая как ребро жесткости.

В промышленном производстве использование контрножей помогает улучшить качество поверхности: они способствуют правильному стружкоотведению, не давая крупным щепам подрывать волокна древесины, перед тем как их срежет основная кромка.

При заказе профилирования бланкет рекомендуется сразу подбирать комплект соответствующих контрножей из более дешевой конструкционной стали.

Заточка бланкетных ножей производится исключительно по передней грани (плоскости), чтобы не изменить геометрию профиля. Основное требование - использовать интенсивное охлаждение.

При «сухой» заточке на высокооборотистых станках происходит локальный перегрев режущей кромки (прижог), что ведет к отпуску стали и резкому падению твердости. Визуально это заметно по появлению цветов побежалости (синевы). Такой нож затупится в первые же минуты работы.

Для заточки ножей из стали HSS используют круги из электрокорунда или боразона (CBN), а для твердосплавных пластин HW - только алмазные круги на органической или металлической связке. Также важно соблюдать чистоту поверхности: после заточки на кромке не должно быть заусенцев, которые провоцируют быстрый скол металла при первом же контакте с деревом.

Ширина ножа подбирается исходя из ширины обрабатываемой детали с обязательным запасом в 5–10 мм. Если нож будет установлен вровень с краем древесины, велика вероятность появления непрострогов и сколов на кромках из-за осевого биения или неточности подачи.

Слишком широкий нож относительно заготовки также нежелателен: неиспользуемая часть лезвия создает лишнее аэродинамическое сопротивление и шум, а также увеличивает нагрузку на шпиндель станка.

При изготовлении бланкет на заказ обычно используют стандартный ряд ширин: 40, 60, 80, 100, 120 мм и далее до 230 мм. Важно следить, чтобы ножи в одной головке были строго одинаковой ширины и массы. Иначе возникнет динамический дисбаланс, который может за несколько смен вывести из строя подшипники дорогостоящего шпинделя четырехстороннего станка.

Восстановление возможно, но сопряжено с изменением параметров обработки. Поскольку профильные ножи точатся по передней грани, глубокий скол на режущей кромке требует стачивания значительного слоя металла по всей плоскости ножа. Это приводит к уменьшению толщины пластины, что может ослабить фиксацию в зажимном клине. Если скол превышает 1.5–2 мм, нож часто переводят в разряд заготовок для более мелкого профиля. Категорически запрещено пытаться «заварить» скол электросваркой: локальный нагрев полностью разрушит структуру закаленной стали HSS или приведет к отслоению твердосплавной напайки.

Если скол произошел на одном ноже из комплекта, перетачивать придется весь комплект (все 4 или 6 ножей), чтобы сохранить идентичность их веса и диаметра резания. В противном случае на поверхности дерева появится дефект «дробления».

Помимо естественного износа преждевременное затупление вызывают три фактора.

Первый - наличие в древесине минеральных включений (песка, цементной пыли) или избытка смолы. Смола при нагреве налипает на режущую кромку, создавая слой нагара, который увеличивает трение и заставляет нож «гореть».

Второй фактор - неправильно подобранная скорость подачи. Если подача слишком медленная, нож не режет, а «лижет» древесину, что приводит к мгновенному перегреву кромки.

Третий фактор - работа затупленным инструментом «до последнего». Когда радиус округления кромки превышает критический, нагрузка на сталь возрастает по экспоненте, провоцируя микросколы.

Регулярная очистка ножей от смолы специальными составами и своевременная правка позволяют продлить ресурс инструмента между переточками в 1.5–2 раза.

Шаблон - «эталонная» пластина (обычно из ПВХ или мягкого металла), по которой копировальный палец заточного станка воспроизводит профиль на стальной бланкете. При его изготовлении необходимо учитывать коэффициент осевого и радиального искажения. Поскольку нож в головке стоит под определенным углом (углом резания), реальный профиль на ноже должен быть слегка «вытянут» по сравнению с чертежом готового изделия.

Современные мастерские используют ЧПУ-плоттеры для лазерной или фрезерной резки шаблонов, что исключает ошибки ручного труда. Если шаблон изготовлен неверно, стыковка погонажных изделий (например, шип-паз половой доски) будет невозможной.

При индивидуальном заказе рекомендуется предоставлять не только чертеж, но и образец готового изделия, чтобы мастер мог точно подогнать геометрию шаблона.

Бланкетные ножи изготовлены из инструментальных сталей, которые не являются абсолютно нержавеющими (даже HSS подвержена точечной коррозии). После снятия с оборудования ножи необходимо очистить от остатков древесной пыли и смолы, используя керосин или специальные очистители. Влага, содержащаяся в опилках, в сочетании с древесными кислотами может вызвать появление микрокаверн на режущей кромке всего за одну ночь.

После очистки ножи следует протереть тонким слоем индустриального масла. Хранить их лучше всего в специальных деревянных кассетах или в пластиковых органайзерах, где исключен контакт режущих кромок друг с другом. Удары ножей друг о друга при транспортировке в ящике «навалом» - самая частая причина появления микросколов, требующих преждевременной переточки.

Эти термины относятся к состоянию поставки материала для изготовления ножей. «Черная» заготовка - калиброванная стальная полоса с уже нарезанным рифлением, прошедшая полную термообработку (закалку). Именно из нее на профилешлифовальных станках получают нужный профиль. «Белой» часто называют уже готовую, отшлифованную по плоскостям заготовку, иногда с защитным покрытием.

Существуют также бланкеты с покрытием (TIALN, TIN), которые имеют золотистый или черный цвет. Такое напыление снижает коэффициент трения и защищает металл от химического воздействия смол.

Покрытия увеличивают стойкость инструмента на 30–50%, но после первой же заточки по передней грани эффект сохраняется только на боковых поверхностях профиля, что, тем не менее, облегчает сход стружки и уменьшает нагрев.

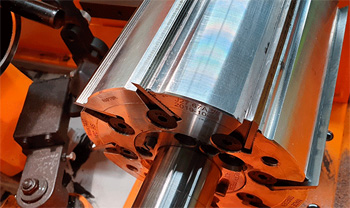

Динамическая балансировка ножевой головки - залог безопасности и качества поверхности «без волны». При изготовлении комплекта ножей (например, из 4 штук) мастер обязан добиться их полной идентичности по массе с точностью до 0.1 грамма. Даже небольшая разница в весе на радиусе 60–80 мм при вращении превращается в центробежную силу в десятки килограммов, которая вызывает вибрацию шпинделя.

При профилировании важно следить, чтобы глубина съема металла была одинаковой на всех ножах комплекта. Если один нож был переточен сильнее из-за скола, его массу нужно скомпенсировать либо симметрично сточить остальные ножи. Работа разбалансированным инструментом не только портит дерево, но и приводит к «усталости» металла самой ножевой головки, что может закончиться её разрушением.
