Изготовление шплинтов

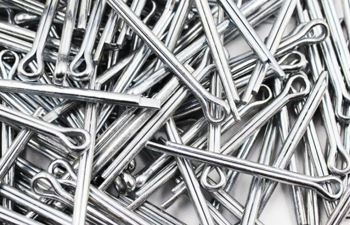

Разводной шплинт (ГОСТ 397-79) - проволочный стержень полукруглого сечения, сложенный вдвое с образованием петли-ушка. После установки в отверстие его концы разводятся в разные стороны, что обеспечивает жесткую одноразовую фиксацию.

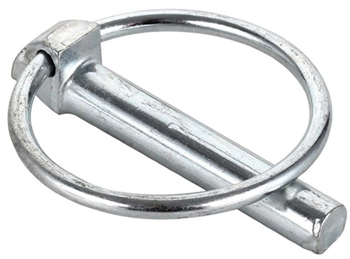

Пружинный игольчатый шплинт (R-образный) работает за счет упругости стали: одна его часть прямая, а другая имеет изгиб, охватывающий деталь снаружи. Пружинные модели многоразовые и позволяют проводить быстрый демонтаж без использования инструмента.

Изготовление разводных шплинтов требует пластичных сталей, способных выдержать деформацию без излома, тогда как для пружинных чек используются только высокоуглеродистые пружинные сплавы с обязательной закалкой. При проектировании узлов разводные шплинты выбирают для неразборных соединений, работающих под нагрузкой, а игольчатые - для временных фиксаторов, требующих оперативного извлечения.

Классические разводные шплинты изготавливают из мягких сталей с высокой пластичностью. В процессе монтажа концы метиза подвергаются значительному изгибу, что вызывает в металле структурные изменения - наклеп.

При попытке повторного использования, когда концы сначала выпрямляются для извлечения, а затем снова загибаются при установке, в зоне сгиба накапливаются усталостные напряжения. Это ведет к появлению невидимых глазу микротрещин, которые под действием вибрации быстро превращаются в полный разлом.

Использование старого шплинта в ответственных механизмах может стать причиной внезапного рассоединения узла, так как ослабленный металл не способен удерживать осевые силы. Профессиональный регламент технического обслуживания требует обязательной замены шплинта на новый при каждом демонтаже соединения.

При закупке партии метизов рекомендуется закладывать запас в 10–15% на случай случайных деформаций при первичной установке.

Надежность стопорения напрямую зависит от плотности посадки шплинта в канале. Согласно инженерным нормам номинальный диаметр шплинта должен максимально приближаться к диаметру отверстия, но обеспечивать свободное вхождение метиза.

Существует стандартная таблица соответствия: например, для отверстия диаметром 3,2 мм используется шплинт номиналом 3,2 мм (фактический размер его сечения будет чуть меньше - около 2,9 мм для обеспечения зазора). Если выбрать слишком тонкий шплинт, в соединении возникнет люфт, который при вибрации приведет к быстрому перетиранию проволоки о края отверстия. Избыточный зазор также снижает прочность метиза на срез.

При изготовлении нестандартных осей и валов сверление отверстия под шплинт выполняется с допуском Н14. При монтаже стоит всегда проверять чистоту краев отверстия: наличие заусенцев может повредить защитное покрытие шплинта при его забивании.

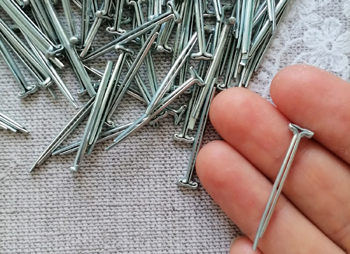

Традиционный разводной шплинт изготавливают путем сгибания пополам отрезка проволоки, имеющей сечение в форме полукруга. При совмещении двух плоских сторон образуется стержень почти идеальной круглой формы, который плотно заполняет цилиндрическое отверстие в детали. Такая геометрия обеспечивает максимальную площадь контакта со стенками канала, что равномерно распределяет нагрузку на срез по всему объему металла. Использование круглой проволоки для этих целей неэффективно, так как при сложении образуются пустоты, снижающие жесткость фиксации.

На современных метизных заводах проволока полукруглого профиля получается методом холодного волочения через фильеры специальной формы. Это гарантирует стабильность размеров по всей длине бухты и безупречное смыкание концов в ушке.

Для ответственных машиностроительных узлов подходят шплинты только из калиброванного полукруглого профиля, обеспечивающего проектную прочность соединения.

Корончатая гайка имеет на торце специальные прорези (шлицы), предназначенные для прохода шплинта. После затяжки гайки с расчетным моментом отверстие в болте или шпильке совмещается с ближайшим пазом «короны», после чего вставляется шплинт. Концы метиза разводятся на грани гайки или на торец болта, создавая абсолютный механический замок против самоотвинчивания.

Это соединение не зависит от силы трения и сохраняет надежность при любых вибрациях и температурных перепадах. При производстве таких узлов важно точно рассчитать положение отверстия в болте относительно высоты гайки. Слишком высокое или низкое расположение отверстия сделает стопорение невозможным или ненадежным.

Такой тип крепления используют в ступичных узлах и рулевых тягах, так как корончатая пара со шплинтом считается самым безопасным решением для узлов, отвечающих за управляемость техники.

Углеродистая сталь, из которой изготавливается большинство шплинтов, крайне подвержена атмосферной коррозии. Ржавчина не только ослабляет сечение проволоки, но и может «прикипеть» к стенкам отверстия, делая демонтаж узла невозможным.

Для защиты метизов применяется гальваническое цинкование с последующей пассивацией. Слой цинка толщиной 6–9 микрон создает надежный барьер, предотвращающий контакт стали с кислородом. Важно, чтобы покрытие было пластичным и не отслаивалось при разведении концов шплинта.

На профессиональном производстве за этим следят путем добавления специальных блескообразователей в электролит. Для метизов, работающих в условиях агрессивных дорожных реагентов, рекомендуется заказывать шплинты с желтым хроматированием, которое обладает повышенной стойкостью.

При установке оцинкованного шплинта следует избегать использования инструмента с острыми насечками, способного процарапать защитный слой до металла.

Галтовка - процесс обработки метизов во вращающихся барабанах с абразивным наполнителем. Шплинтам эта операция необходима для удаления микроскопических заусенцев и острых кромок, остающихся после отрубки проволоки.

Гладкая поверхность петли (ушка) и концов стержня обеспечивает безопасность персонала при ручном монтаже и предотвращает повреждение стенок отверстия в детали. Кроме того, галтовка способствует обезжириванию металла, что критично для качественного нанесения последующих гальванических покрытий. В процессе трения изделий друг о друга происходит легкое упрочнение поверхности, повышающее её износостойкость.

Качественно отгалтованный шплинт имеет ровный блеск и легко проходит в канал без заклинивания. При закупке такелажной оснастки следует обращать внимание на состояние концов шплинта: отсутствие острых сколов - признак соблюдения заводом полного технологического цикла производства.

Технический контроль шплинтов включает проверку геометрических размеров на соответствие ГОСТ 397-79. Основные измеряемые величины - диаметр стержня, длина шплинта от петли до короткого конца и размер самого ушка.

Проверка диаметра проводится с помощью калиброванных отверстий: шплинт должен проходить сквозь них под действием собственного веса. Важным показателем выступает симметричность расположения плеч и отсутствие перекручивания проволоки вокруг оси. Также контролируется качество среза концов: один конец должен быть короче другого (обычно на 1–3 мм) для облегчения процесса разведения.

Твердость и пластичность проверяются на выборочных образцах методом многократного загиба-разгиба. Наличие паспорта качества на партию метизов гарантирует заказчику стабильность механических свойств и точность посадок, что необходимо для бесперебойной работы автоматизированных сборочных линий.

Производство шплинтов с длиной стержня свыше 100–150 мм требует использования специализированных гвоздильных станков с увеличенным ходом подачи проволоки. Главная трудность в обеспечении плотного прилегания двух ветвей проволоки друг к другу по всей длине.

При большой протяженности стержня возрастает риск осевого смещения или образования зазора («щели») между половинками, что снижает надежность фиксации в отверстии. Для таких изделий применяют проволоку с повышенной прямолинейностью, прошедшую через блок рихтовки.

Длинные шплинты востребованы в тяжелом машиностроении для фиксации массивных пальцев в шарнирах экскаваторов и кранов. Точное соблюдение геометрии длинного плеча облегчает монтаж в глубоких каналах, где мастер не имеет возможности визуально контролировать выход концов. Удлиненные модели стоит заказывать только у производителей с современным парком автоматизированного оборудования.

Петля (ушко) на одном конце шплинта выполняет две функции: ограничителя глубины посадки и точки захвата для извлечения. Размер ушка проектируется таким образом, чтобы оно было больше диаметра отверстия в детали, предотвращая проскальзывание метиза насквозь.

При производстве форма ушка должна быть симметричной и не иметь острых зазубрин в месте сгиба проволоки. Слишком маленькое ушко затруднит демонтаж шплинта с помощью пассатижей или специального крючка. В ряде специализированных моделей ушко выполняется увеличенным для возможности продевания страховочного троса или кольца.

Тщательный контроль радиуса сгиба в основании ушка предотвращает появление трещин, которые могли бы привести к отрыву петли при сильной затяжке гайки. При установке шплинт располагают так, чтобы ушко плотно прилегало к поверхности детали, исключая риск его зацепления за движущиеся части механизма.
