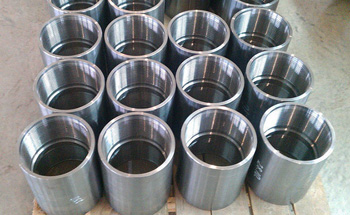

Изготовление муфт НКТ

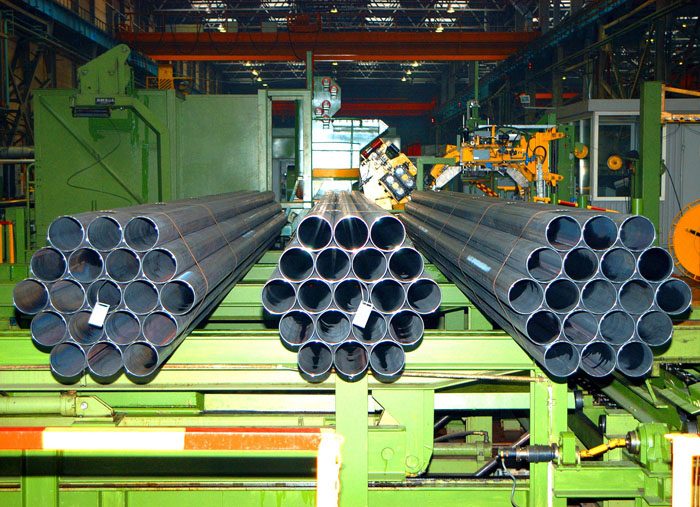

Использование бесшовных заготовок (горячекатаных труб или поковок) - обязательное требование ГОСТ 633-80. В условиях нефтяных скважин муфта насосно-компрессорной трубы испытывает колоссальные нагрузки на растяжение от веса многокилометровой колонны, а также воздействие высокого внутреннего давления. Наличие сварного шва создало бы зону неоднородности, склонную к растрескиванию и коррозии в агрессивной пластовой среде.

Бесшовная структура металла обеспечивает равномерное распределение напряжений по всему сечению детали, исключая риск внезапного разрыва резьбового соединения. Процесс производства включает обязательную проверку монолитности заготовок методами неразрушающего контроля.

Применение бесшовных муфт гарантирует полную герметичность обсадных и насосных колонн. Это предотвращает аварийные ситуации и дорогостоящие работы по ликвидации последствий обрыва труб внутри скважины.

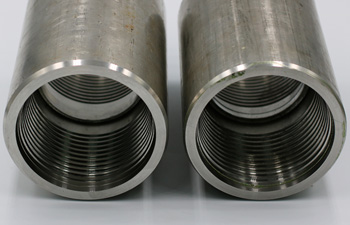

Резьба насосно-компрессорных муфт отличается от стандартных метрических соединений геометрией и высокой точностью исполнения. В зависимости от типа труб применяется коническая треугольная или трапециевидная резьба. Конусность обеспечивает эффект самозаклинивания при свинчивании: чем плотнее затягивается соединение, тем выше контактное давление между витками, что создает барьер для жидкости и газа.

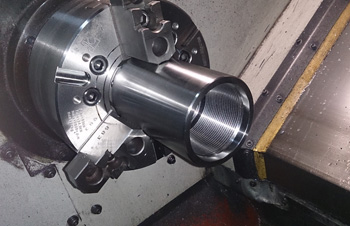

Для изделий повышенной герметичности на производстве нарезается резьба со специальными уплотнительными поясками. При изготовлении на станках с ЧПУ контролируется не только шаг и глубина, но и угол наклона профиля, что исключает перекосы при сборке колонны. Тщательная калибровка резьбовых поверхностей позволяет выдерживать давление до нескольких сотен атмосфер без протечек.

При монтаже муфт НКТ используют специализированные резьбовые смазки, так как это предотвращает задиры металла и обеспечивает расчетный момент затяжки соединения.

Химическое фосфатирование - основной способ защиты резьбы и корпуса муфт НКТ от коррозии и механических повреждений при свинчивании. В процессе обработки на поверхности стали формируется плотный слой фосфатов железа и марганца, который обладает пористой структурой. Эта особенность позволяет покрытию великолепно удерживать консервационные и эксплуатационные смазки, создавая надежный антифрикционный барьер.

Фосфатный слой также защищает металл от образования «холодной сварки» (галлинга) при сборке резьбовых пар под большой нагрузкой. В отличие от цинкования, фосфатирование не меняет геометрические размеры резьбы столь значительно, что важно для сохранения класса точности соединения.

Качественная защитная отделка предотвращает развитие питтинговой коррозии в условиях контакта с сероводородом и минерализованными водами. Наличие матового темно-серого слоя на муфте подтверждает прохождение полного цикла антикоррозийной подготовки на заводе.

Группа прочности указывает на минимальный предел текучести и прочности материала муфты, что определяет её способность выдержать вес колонны труб. Сталь группы «К» (аналог J55) используется для неглубоких скважин с низким давлением. Группы «Е», «Л» и «М» (аналоги L80, P110) предназначены для сложных условий эксплуатации, глубокого бурения и работы в агрессивных средах. Для изготовления муфт высокой прочности применяются легированные стали, прошедшие упрочняющую термическую обработку - закалку с высоким отпуском.

Важно, чтобы группа прочности муфты была не ниже группы прочности соединяемых труб, иначе муфта станет «слабым звеном» всей системы. На производстве каждая муфта маркируется соответствующей литерой и цветовым кодом для быстрой идентификации в полевых условиях.

При заказе партии метизов необходимо сверить группу прочности с проектом скважины, так как использование неверного класса стали приведет к деформации резьбы под весом оборудования.

Проверка внутренним давлением воды - финальный этап подтверждения качества и безопасности каждой изготовленной муфты. Тест проводится на специальных стендах, где в замкнутый контур подается давление, значительно превышающее рабочие параметры (согласно нормам ГОСТ 633-80). В процессе испытания муфта выдерживается под нагрузкой определенное время. Отсутствие падения давления и визуальных признаков «потения» металла подтверждает отсутствие скрытых пор и микротрещин.

Гидроиспытания позволяют выявить дефекты резьбового профиля и структуры стали, которые невозможно обнаружить другими методами. Успешное прохождение теста фиксируется в техническом паспорте на партию изделий.

Тщательная опрессовка каждой единицы продукции на заводе-изготовителе - единственная гарантия того, что соединение не даст течь при запуске насосного оборудования.

Трубы с высаженными концами имеют утолщение стенок на краях, что позволяет нарезать более глубокую и прочную резьбу без ослабления основного тела трубы. Муфты для таких соединений (тип B) отличаются увеличенными габаритами и иными параметрами резьбового профиля.

Производство подобных изделий требует использования усиленных заготовок и специфического режущего инструмента. Основная задача - обеспечить идеальное сопряжение утолщенных участков, чтобы минимизировать турбулентность потока нефти или газа в месте стыка.

Муфты типа В обладают наивысшей сопротивляемостью на разрыв, что востребовано при эксплуатации наклонно-направленных скважин с высокими механическими напряжениями. Точность нарезания резьбы в таких муфтах контролируется калибрами по всей длине зацепления.

Использование муфт для высаженных концов в сочетании с соответствующими трубами позволяет значительно увеличить глубину безопасного спуска насосного оборудования.

Проверка резьбы в нефтяных муфтах - многоступенчатый процесс, включающий инструментальные и комплексные методы.

Первым делом на станках с ЧПУ контролируется шаг и конусность резьбы с помощью прецизионных резьбомеров. Далее применяется система калибров: проходные кольца и пробки проверяют соблюдение максимального контура, а непроходные - минимального. Важный показатель - натяг: расстояние, на которое калибр заходит в муфту под определенным усилием. Этот параметр определяет плотность будущего соединения при сборке колонны.

Для выявления микродефектов на витках используют метод магнитоиндукционной дефектоскопии, способный обнаружить трещины даже под слоем смазки. Высокая культура технического контроля на производстве исключает попадание в партию изделий с неполным профилем или отклонением шага.

Внутренняя и наружная поверхности муфт НКТ должны быть свободны от заусенцев, окалины и глубоких рисок. Чистота обработки резьбы (шероховатость Ra не более 1.6) напрямую влияет на герметичность стыка: любые микронеровности могут стать каналами для просачивания газа. Наружная поверхность муфты должна быть максимально гладкой для снижения трения об обсадную колонну при спуско-подъемных операциях.

В процессе производства детали проходят стадию галтовки или пескоструйной очистки перед нанесением покрытий. Отсутствие острых кромок на торцах муфты предотвращает повреждение уплотнительных элементов при монтаже. Тщательная финишная отделка также облегчает проведение неразрушающего контроля, позволяя датчикам дефектоскопов работать без помех.

При приемке продукции необходимо отследить отсутствие вмятин на торцах муфты, так как деформация края может привести к перекосу всей резьбовой линии.

Муфты повышенной герметичности (тип НКМ) разработаны для предотвращения утечек легких фракций газа, которые способны просачиваться через стандартные треугольные резьбы. Конструкция такой муфты включает специальные конические уплотнительные поверхности (упорные торцы), которые при полном свинчивании создают соединение типа «металл-металл». Это обеспечивает двойную защиту: резьба несет механическую нагрузку, а упорный пояс отвечает за герметичность.

Изготовление таких прецизионных узлов требует высочайшей точности обработки торцевых фасок и углов конуса на станках с ЧПУ. Любое отклонение в геометрии упора сделает невозможным достижение требуемой плотности стыка. Муфты НКМ обязательны для газовых и газоконденсатных месторождений с высоким пластовым давлением.

При эксплуатации следует регулярно проводить проверку состояния уплотнительных поверхностей перед каждым спуском труб, так как малейшая забоина на торце может привести к потере герметичности всего газового канала.

Присутствие сероводорода (H2S) в добываемом сырье вызывает наводораживание и охрупчивание стали, что ведет к внезапному разрушению нагруженных муфт. Для борьбы с этим явлением при изготовлении муфт в исполнении С (стойком к сероводороду) используют специальные стали с ограничением содержания вредных примесей и строго контролируемым уровнем твердости (обычно не выше 22 HRC).

Процесс производства включает обязательный термический отпуск для снятия внутренних напряжений после мехобработки. Важный фактор защиты - качественное фосфатное покрытие, замедляющее диффузию водорода в металл. Тщательный контроль микроструктуры зерен стали гарантирует вязкость материала в условиях химической агрессии.

При заказе оборудования для кислых месторождений необходимо уточнять концентрацию сероводорода в ТЗ. Тогда технологи смогут правильно подобрать режим термообработки для исключения риска коррозионного растрескивания под напряжением.

Вопрос повторного применения муфт НКТ после демонтажа колонны требует тщательной инструментальной проверки. Резьбовое соединение в процессе эксплуатации подвергается износу и деформациям, поэтому перед повторным использованием муфта должна пройти процедуру очистки и дефектовки.

С помощью калибров проверяется величина износа резьбы и отсутствие растяжения корпуса. Если отклонения находятся в пределах допусков, метиз может быть допущен к работе. Но при обнаружении малейших признаков трещин, задиров на витках или коррозионных язв восстановление детали наплавкой не рекомендуется из-за риска изменения структуры стали и потери герметичности.

В ряде случаев экономически выгоднее заказать изготовление новых муфт, чем проводить дорогостоящую экспертизу и рисковать обрывом колонны. Следует всегда заменять муфты при спуске труб в глубокие и ответственные скважины.

Согласно требованиям промышленной безопасности каждая муфта должна иметь отчетливую маркировку, нанесенную методом клеймения или лазерной гравировки. Код включает данные о заводе-изготовителе, дате выпуска (месяц и год), условном диаметре трубы и группе прочности стали. Также на муфту наносят индивидуальный номер партии.

Для изделий специального назначения добавляются символы, указывающие на тип исполнения. Например, «НКМ» для повышенной герметичности или «ХЛ» для холодного климата.

Цветная маркировка в виде полос на корпусе позволяет персоналу на буровой быстро визуально подтвердить совместимость муфт и труб. Наличие полной и читаемой идентификации - обязательное условие для приемки продукции на баланс нефтедобывающего предприятия.
