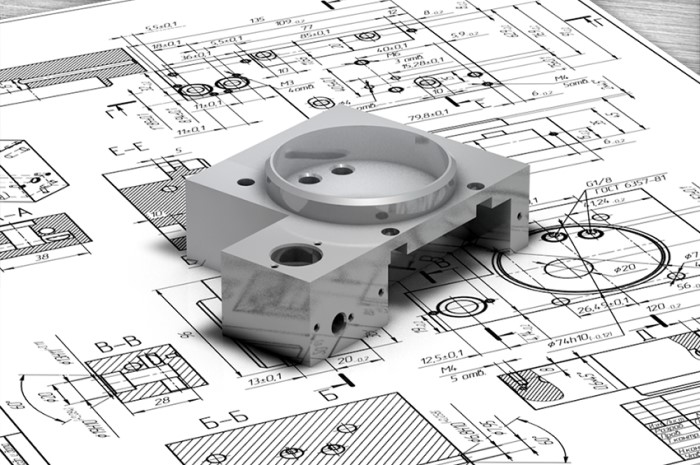

Изготовление чертежей по образцу деталей

При создании чертежа по готовому изделию важно знать химический состав материала. Для этого в лабораториях применяется метод оптико-эмиссионного или рентгенофлуоресцентного спектрального анализа. Портативный или стационарный анализатор за несколько секунд определяет процентное содержание углерода и легирующих элементов, таких как хром, никель, молибден или марганец. Эти данные позволяют инженеру не просто указать в чертеже абстрактную сталь, а подобрать максимально близкий отечественный аналог по ГОСТ.

Без точного понимания состава невозможно правильно рассчитать будущую технологию термической обработки и гарантировать, что новая деталь будет обладать той же прочностью и износостойкостью, что и оригинал. Это обязательный этап при восстановлении запчастей для сложного импортного оборудования.

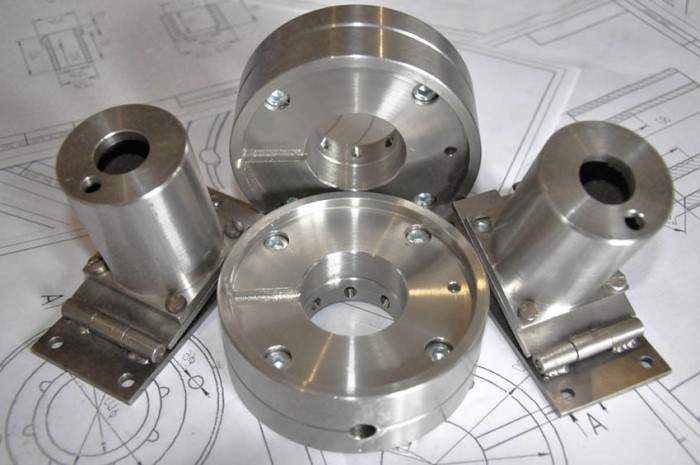

Восстановление номинальных размеров изношенной детали - сложная аналитическая задача. Конструктор не просто копирует текущие физические параметры, а анализирует работу узла в целом. В процессе обмеров выявляются поверхности, которые подверглись выработке.

Для определения исходных допусков и посадок инженер изучает ответные детали механизма: валы, подшипники или корпуса. На основе таблиц стандартов ЕСКД и анализа зазоров восстанавливается первоначальная геометрия с учетом требований к точности. Если деталь имеет симметричные элементы, конструктор берет за основу наименее изношенную сторону.

Такой подход позволяет создать чертеж изделия, которое после изготовления идеально встанет в механизм и обеспечит расчетный ресурс работы без люфтов и перекосов.

Идентификация резьбы на зарубежных образцах требует использования прецизионного инструмента. Сначала мастер определяет систему измерения: метрическую или дюймовую. С помощью резьбовых шаблонов, микроскопов и инструментальных проекторов измеряются шаг, наружный и внутренний диаметры, а также угол профиля витка.

Часто на импортной технике встречаются специфические конические или упорные резьбы, а также профили с нестандартным шагом. В процессе разработки чертежа инженер проводит поиск соответствия выявленных параметров международным стандартам DIN или ANSI. Если резьба оказывается уникальной, в документации прописываются все ее геометрические характеристики для изготовления специального метчика или настройки программы станка с ЧПУ.

Точное копирование резьбового соединения гарантирует герметичность и прочность стыков при сборке.

Чтобы новая деталь служила так же долго, как оригинал, необходимо определить, какой закалке подвергался образец. Инженеры проводят замеры твердости в разных точках изделия по шкалам Роквелла, Бринелля или Виккерса. Если твердость поверхности значительно выше твердости сердцевины, это указывает на проведение цементации, азотирования или закалки токами высокой частоты.

Также исследуется глубина упрочненного слоя. В некоторых случаях требуется металлографическое исследование структуры металла под микроскопом для определения зернистости и фазового состава. Вся эта информация фиксируется в технических требованиях чертежа.

Указание правильного режима термообработки - залог того, что изготовленная деталь выдержит расчетные контактные давления и ударные нагрузки в процессе эксплуатации.

Чистота обработки поверхностей напрямую влияет на трение, износ и усталостную прочность детали. При изготовлении чертежа по образцу конструктор использует профилометры - приборы, измеряющие микронеровности металла. Анализ шероховатости позволяет понять, какие поверхности являются рабочими и требуют финишного шлифования или полирования, а какие можно оставить после черновой обработки.

Ошибка в назначении параметра шероховатости может привести либо к неоправданному удорожанию производства, либо к быстрому выходу узла из строя из-за повышенного трения. В документации конструктор указывает значения Ra или Rz в строгом соответствии с функциями каждой поверхности. Это гарантирует сохранение масляной пленки в парах трения и долговечность сопряженных элементов механизма.

Проектирование документации на литые корпуса или кронштейны по образцу требует учета литейной технологии. Инженер должен выявить технологические уклоны, радиусы скруглений и припуски на последующую механическую обработку, которые были заложены в оригинале.

При оцифровке часто обнаруживается, что фактические размеры литой поверхности имеют отклонения из-за усадки металла в форме. Конструктор анализирует эти погрешности и создает чертеж идеальной геометрии, пригодной для изготовления модельной оснастки. Особое внимание уделяется расположению ребер жесткости и толщине стенок.

Итоговый комплект документации обычно включает в себя чертеж самой отливки и чертеж готовой детали после мехобработки. Это позволяет заводу-изготовителю правильно спланировать процесс литья и избежать появления внутренних раковин или напряжений в металле.

Прямое копирование зарубежных марок сталей часто невозможно из-за их отсутствия на отечественном рынке или высокой стоимости логистики. Задача инженера при разработке чертежа по образцу заключается в проведении технического аудита свойств оригинального металла.

Конструктор сравнивает пределы прочности, текучести и химическую стойкость импортного сплава с характеристиками российских марок. В результате подбирается материал, который обеспечит аналогичную или превосходящую надежность узла. В чертеже указывается основная рекомендуемая марка и возможные заменители. Такая адаптация позволяет предприятиям проводить эффективное импортозамещение, используя доступное сырье без потери качества работы оборудования.

Грамотный выбор аналога также учитывает свариваемость стали и ее склонность к деформациям при обработке.

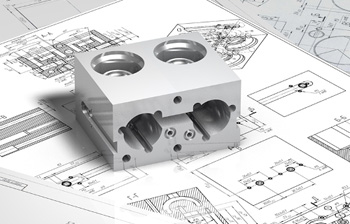

Создание трехмерной математической модели - фундамент современного реверс-инжиниринга. На основе данных 3D-сканирования или ручных обмеров строится твердотельная модель, которая позволяет проверить собираемость узла в виртуальной среде.

В процессе моделирования инженер может обнаружить ошибки в геометрии образца, вызванные деформацией или износом, и исправить их. 3D-модель служит основой для автоматического генерации плоских чертежей со всеми необходимыми видами и разрезами. Кроме того, наличие цифровой модели позволяет проводить расчеты на прочность методом конечных элементов еще до запуска в производство.

Для заказчика наличие такой модели ценно тем, что она может быть напрямую загружена в станок с ЧПУ для написания управляющей программы, что исключает ошибки ручного ввода координат и размеров.

Разработка чертежа пружины по физическому образцу - это не только замер диаметра проволоки и количества витков. Главная трудность заключается в определении силовых характеристик и марки пружинной стали.

Инженер проводит испытания образца на сжатие или растяжение под разной нагрузкой для построения диаграммы упругости. В чертеже обязательно указываются такие параметры как жесткость, рабочая деформация и максимальное напряжение. Если пружина сломана, расчеты проводятся исходя из габаритов посадочного места и требуемого усилия в механизме. Также важно идентифицировать тип защитного покрытия и способ обработки торцов витков.

Профессионально выполненный чертеж пружины гарантирует стабильную работу клапанов, затворов или механизмов натяжения, исключая риск их преждевременной просадки или поломки.

При изучении образца детали конструктор обращает внимание на взаимное расположение поверхностей. Для валов, шпинделей и зубчатых колес важны соосность посадочных мест и допустимое радиальное биение. Эти параметры невозможно определить простым замером диаметра.

Инженер использует специальные стенды с индикаторными головками или координатно-измерительные машины для выявления накопленных погрешностей. В чертеже проставляются знаки геометрических допусков, которые жестко регламентируют точность вращения. Без указания этих требований изготовленная деталь может стать причиной сильных вибраций и быстрого разрушения подшипников.

Точная фиксация баз в документации позволяет производству правильно выбрать метод базирования заготовки на станке, что обеспечивает высокую культуру сборки и надежность сложного механического узла.

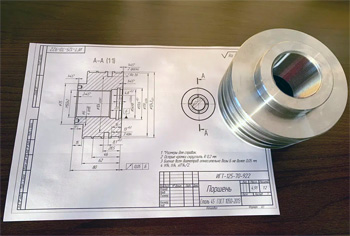

Раздел технических требований - текстовое дополнение к графическому изображению. Он и содержит инструкции, которые невозможно передать линиями. Здесь уточняются нормы точности по неуказанным допускам, требования к термической и химико-термической обработке. Инженер прописывает методы контроля, например, необходимость проведения ультразвуковой дефектоскопии или проверки на отсутствие микротрещин.

В этот раздел вносятся и сведения о защитных покрытиях: виде оцинковки, анодирования или покраски с указанием толщины слоя. Если деталь требует балансировки или специфической притирки, это также фиксируется текстом.

Тщательно проработанные технические требования исключают двоякое толкование чертежа рабочими и служат юридической основой для приемки продукции отделом технического контроля завода.

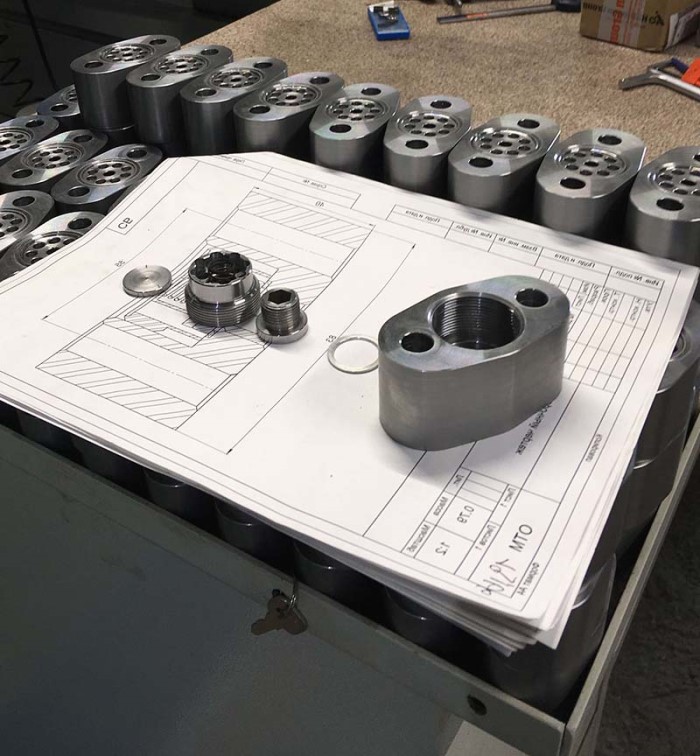

По завершении работ над проектом заказчику передается полный пакет документов, адаптированный для современного производства.

Основной формат - файлы PDF, содержащие плоские чертежи с рамками и спецификациями, полностью готовые к печати. Для работы в конструкторских отделах передаются исходные файлы в векторных форматах, таких как DWG или DXF. Самым важным элементом являются трехмерные модели в нейтральных форматах STEP или IGES, которые открываются в любой CAD-системе и подходят для программирования станков с ЧПУ. При необходимости подготавливаются спецификации в формате таблиц для систем управления предприятием.

Наличие документации в цифровом виде позволяет заказчику в будущем мгновенно вносить изменения в конструкцию или заказывать детали на любом предприятии мира, имея на руках стандартизированный инженерный паспорт изделия.
