Изготовление гребных валов

Производство элементов судового валопровода жестко регламентируют правила морских и речных регистров (например, РС или РКО). Это обусловлено тем, что гребной вал относится к узлам повышенной ответственности. Его поломка в открытом море приведет к потере управляемости судном.

Процесс изготовления начинается с проверки сертификатов на поковку, подтверждающих её химический состав и механические свойства. Все этапы обработки, от черновой обточки до финишной шлифовки конусов, могут проходить под надзором инспектора регистра. Обязательно проведение неразрушающего контроля (ультразвуковая и магнитопорошковая дефектоскопия) для исключения внутренних дефектов металла.

На готовое изделие выдается индивидуальный сертификат, содержащий данные о результатах всех испытаний. Наличие такого документа необходимо для легальной эксплуатации судна и прохождения периодических технических освидетельствований.

Посадочный конус хвостовика гребного вала - самый сложный участок в плане механической обработки. От качества сопряжения конуса вала с конусной ступицей винта зависит надежность передачи огромного крутящего момента. Погрешность в угле наклона или прямолинейности образующей приведет к неплотному прилеганию, что спровоцирует вибрации и быстрый износ шпоночного паза.

Для достижения требуемой точности используется финишное шлифование и последующая ручная притирка поверхностей. Проверка качества контакта осуществляется «по краске»: винт надевается на вал, и по отпечатку красящего состава на конусе мастер оценивает площадь фактического касания, которая должна составлять не менее 70–80% поверхности. Использование станков с ЧПУ позволяет выдерживать конусность с отклонением в микроны, что гарантирует стабильную работу движителя в любых режимах хода.

Дуплексные нержавеющие стали (например, марки 2205 или 2507) активно вытесняют традиционные углеродистые сплавы в современном судостроении. Эти материалы имеют двухфазную микроструктуру, сочетающую свойства аустенита и феррита, что обеспечивает им уникальную комбинацию высокой механической прочности и исключительной коррозионной стойкости.

Материал практически не подвержен точечной и щелевой коррозии в агрессивной соленой воде, что позволяет отказаться от использования защитных облицовок и сальников. Удельная прочность таких валов выше, чем у обычных нержавеек серии 300, что дает возможность проектировать валопроводы меньшего диаметра и веса.

Применение дуплексных сталей значительно увеличивает межремонтный интервал судна, так как материал сохраняет свои прочностные характеристики и гладкость поверхности даже после многолетней эксплуатации в контакте с морской водой.

Облицовки (рубашки) представляют собой тонкостенные цилиндры, которые напрессовываются на гребной вал в местах его контакта с подшипниками дейдвудного устройства. Если основной материал вала углеродистая сталь, она быстро разрушится от коррозии и трения. Облицовка из антифрикционной бронзы или спецсплава принимает на себя механический износ и защищает сталь от контакта с забортной водой.

Изготовление таких деталей требует высокой точности: облицовка устанавливается на вал с натягом методом тепловой посадки (нагрев в масляной ванне или печи). Важно обеспечить абсолютную герметичность стыков, чтобы вода не проникла под рубашку, вызывая скрытую коррозию вала.

После посадки наружная поверхность облицовки шлифуется до зеркального блеска для минимизации трения в узлах скольжения. Применение сменных облицовок позволяет многократно ремонтировать валопровод, заменяя только изношенные рубашки без замены массивного дорогостоящего вала.

Конструкция гребного вала в виде полого цилиндра позволяет значительно улучшить весовые и динамические показатели судового валопровода. Центральная часть массивного сплошного вала практически не участвует в передаче крутящего момента, поэтому её удаление не снижает жесткость на кручение. При этом общий вес изделия может уменьшиться на 20–40%, что снижает нагрузку на опорные подшипники и упрощает балансировку.

Внутренняя полость часто используется для размещения механизмов управления винтом регулируемого шага (ВРШ), подачи гидравлического масла или систем мониторинга состояния металла. Специфика производства полых валов заключается в необходимости глубокого сверления на специализированных станках с сохранением строгой соосности внутреннего и внешнего диаметров.

Использование полой конструкции повышает общую энергоэффективность судна и улучшает характеристики вибрационной стойкости всей системы привода.

Зона шпоночного соединения гребного вала - место максимальной концентрации напряжений. В этом узле чаще всего зарождаются трещины, которые могут привести к обрыву хвостовика.

Для защиты от усталостного разрушения при изготовлении вала применяются специальные инженерные решения. Во-первых, края шпоночного паза выполняются со скруглениями (радиусными переходами) вместо острых углов. Во-вторых, применяется поверхностное упрочнение металла методом обкатки роликами или азотирования.

Важное значение имеет форма самого паза: использование дисковых фрез позволяет получить плавный выход паза «на нет», что снижает пиковые нагрузки. Тщательная полировка дна и боковых граней паза устраняет микрориски, которые служат очагами коррозии и разрывов.

Правильное оформление шпоночного узла гарантирует безопасность передачи полной мощности двигателя на винт даже в условиях сильной качки и резких реверсов.

Центровка - процесс обеспечения строгой соосности гребного вала, промежуточных валов и фланца главного двигателя. На точность этой операции влияют деформации корпуса судна под весом топлива и груза, а также температурные расширения. Даже отклонение в десятые доли миллиметра вызывает изгибающие напряжения, которые ведут к перегреву подшипников и биению вала. В процессе производства валов важно обеспечить идеальную перпендикулярность плоскости фланцев к оси вращения.

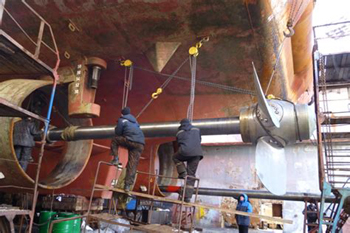

При монтаже используются современные лазерные системы центровки и гидравлические домкраты. Особое внимание уделяется расчету просадки судна в воде. Качественная центровка сводит к минимуму потери энергии на трение и исключает риск поломки вала от усталостных напряжений, возникающих при работе в несоосном состоянии.

При длительной эксплуатации поверхности вала под сальниками или подшипниками истираются, что нарушает герметичность дейдвудного уплотнения. Для восстановления геометрии применяют технологии наплавки металла или термического напыления. Лазерная наплавка позволяет нанести слой нержавеющей стали или бронзы с минимальным нагревом детали, что предотвращает термические поводки длинного вала.

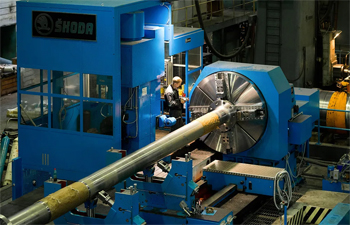

После наращивания слоя металла деталь устанавливается на токарный станок для обточки и финишного шлифования в номинальный размер. В ряде случаев, если износ критический, применяется метод проточки шейки под уменьшенный размер с последующей установкой ремонтной втулки.

Профессиональное восстановление обходится значительно дешевле покупки нового вала. При этом ресурс отремонтированной поверхности часто превышает показатели оригинального изделия за счет использования более износостойких наплавочных материалов.

Гребной вал - часть сложной колебательной системы «двигатель - валопровод - винт». При работе двигателя возникают пульсации крутящего момента, которые могут войти в резонанс с собственными частотами вала. Это явление, называемое крутильными колебаниями, способно разрушить даже самый прочный вал в течение нескольких часов работы на определенных оборотах.

На этапе проектирования инженеры проводят расчеты для выявления «запретных» зон частоты вращения. Для гашения колебаний при изготовлении валов могут применяться демпферы или упругие муфты. Производитель обязан гарантировать точность распределения масс по длине вала для соответствия расчетной модели.

Анализ динамики вращения обеспечивает тихую работу механизмов и предотвращает внезапные катастрофические поломки, связанные с накоплением усталостных напряжений в металле.

Гребной вал, находясь в контакте с бронзовым винтом и стальным корпусом судна в морской воде, образует мощную гальваническую пару. В таких условиях обычная сталь разрушается с огромной скоростью. Для нейтрализации электролиза при изготовлении валопровода предусматривают системы катодной защиты. Самый распространенный метод - установка на вал цинковых или алюминиевых протекторов (анодов), которые окисляются вместо основного металла.

Применяется также активная защита с помощью наложенного тока. Для обеспечения электрического контакта между вращающимся валом и корпусом судна используются специальные щеточные устройства заземления. Правильно спроектированная система защиты сохраняет поверхность вала гладкой и чистой в течение всего периода эксплуатации, предотвращая появление раковин и точечного износа, которые могли бы стать причиной ослабления сечения.

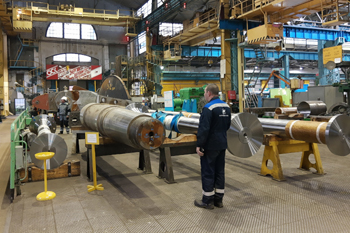

Завершающая стадия производства включает комплекс контрольных мероприятий для подтверждения качества изделия. Первым делом проверяется прямолинейность оси (биение) на поверочном стенде или в центрах станка. Отклонение не должно превышать сотых долей миллиметра на метр длины. Далее следуют проверка геометрии конуса с помощью калибров и притирка по краске. Обязательный этап - динамическая балансировка на специализированных стендах, чтобы исключить вибрации при работе в составе валопровода.

Финальный аудит включает проверку шероховатости шеек и анализ результатов ультразвукового контроля на отсутствие микротрещин. Все данные фиксируются в техническом паспорте, который передается заказчику вместе с валом. Тщательная приемка гарантирует, что гребной вал полностью готов к монтажу и будет служить надежным связующим звеном между силовой установкой и движителем судна.
