Производство щеточных валов

Абразивный нейлон - полимерные нити (обычно нейлон 6.12), внутрь которых на этапе производства внедрены зерна карбида кремния или оксида алюминия. В отличие от металлической проволоки такие щетки работают по принципу «гибкого напильника». Они не просто царапают поверхность, а равномерно снимают микрослой металла, обеспечивая качественное удаление заусенцев и скругление острых кромок после лазерной или плазменной резки.

Абразивный ворс сохраняет свои режущие свойства по мере износа, так как новые зерна абразива постоянно обнажаются на кончиках нитей. Такие валы идеально подходят для финишной подготовки деталей под покраску, обеспечивая необходимую шероховатость для высокой адгезии покрытия. При выборе изделий обязательно указывайте зернистость (гритность) абразива исходя из требуемой чистоты поверхности металла.

Спиральная навивка подразумевает закрепление ворса в металлической ленте-основе, которая затем плотно накручивается на центральный вал. Главное преимущество такой технологии - возможность достижения экстремально высокой плотности набивки, недоступной для кустового метода.

Спиральные щетки обеспечивают непрерывный контакт с обрабатываемой поверхностью без «пропусков», что важно для мойки листового стекла или очистки конвейерных лент. Изменяя шаг навивки, можно регулировать интенсивность воздействия и эффективность отвода шлама из зоны контакта. Кроме того, спиральная конструкция позволяет легко заменять изношенную щеточную ленту без утилизации стального сердечника.

При заказе спиральных моделей следует обращать внимание на надежность точечной сварки или механической фиксации концов ленты к валу для исключения их самопроизвольного разматывания.

Щеточные валы в деревообработке или металлургии часто работают на скоростях свыше 1500–3000 оборотов в минуту. Из-за неоднородности массы сердечника или неравномерного распределения пучков ворса возникает дисбаланс, который на высоких скоростях провоцирует сильные вибрации. Это ведет к быстрому выходу из строя подшипниковых узлов станка и появлению дефектов на обрабатываемой детали.

Динамическая балансировка на специальных стендах позволяет выявить точки отклонения массы и компенсировать их. Для щеток большой длины (свыше 1500 мм) это единственный способ обеспечить равномерное давление ворса по всей ширине обрабатываемого материала. Качественно отбалансированный вал работает практически бесшумно и не требует частой подтяжки креплений.

Перед вводом оборудования в эксплуатацию нужно требовать от производителя протокол балансировки по классу точности G6.3.

При движении полимерных пленок или бумаги на высоких скоростях возникает статическое электричество, которое притягивает пыль и может вызвать искровой разряд. Для решения проблемы изготавливают специальные валы с ворсом из углеволокна, тонкой бронзовой проволоки или металлизированного нейлона. Эти материалы обладают высокой электропроводностью и эффективно отводят накопленный заряд с поверхности запечатываемого материала на корпус станка.

Антистатические щетки должны иметь мягкий ворс, чтобы не повредить нанесенное изображение или чувствительный слой пленки. Часто их устанавливают в паре — до и после зоны печати. Эффективность системы напрямую зависит от надежности контакта щетины с заземляющим контуром предприятия.

Для корректной работы системы антистатики следует заземлять сердечник вала через токопроводящие щетки на подшипниковом узле.

Сатинирование - процесс создания направленной матовой фактуры (штриха) на поверхности нержавейки. Для этой цели применяют валы с комбинированным ворсом или чистым абразивным нейлоном средней жесткости. Щетка должна обеспечивать получение длинных, параллельных и непрерывных линий без глубоких борозд.

Важнейший фактор - стабильность оборотов и постоянство усилия прижима вала к листу или профилю. Любое биение инструмента приведет к появлению пятен и нарушению визуальной однородности сатина. Изготовление таких валов требует использования прецизионных сердечников с минимальным радиальным биением.

Сатинированные поверхности не только эстетичны, но и лучше скрывают мелкие царапины и отпечатки пальцев в процессе эксплуатации. Для подбора идеального визуального эффекта стоит использовать частотный преобразователь, позволяющий плавно менять линейную скорость движения ворса в зоне контакта.

Стекло - хрупкий материал, требующий деликатного механического воздействия для удаления загрязнений перед закалкой или нанесением покрытий. В моечных машинах используют валы с очень мягким и тонким ворсом из нейлона диаметром от 0.08 до 0.15 мм. Кончики нитей часто подвергаются дополнительному распушению (флагированию) для еще более бережного контакта.

При производстве таких валов особое внимание уделяется материалу сердечника: он должен быть изготовлен из нержавеющей стали или алюминия с защитным покрытием, чтобы исключить появление ржавчины, которая может мгновенно испортить партию стекла. Плотность набивки подбирается таким образом, чтобы вода и моющий раствор могли свободно циркулировать между ворсинками, вымывая абразивные частицы пыли.

Для исключения появления рыжих потеков и царапин на поверхности стекла необходимо заказывать валы только с сердечниками из нержавеющей стали AISI 304.

Щеточные валы с ворсом из нержавеющей проволоки незаменимы при обработке заготовок из нержавеющей стали, алюминия и титана. Использование обычного стального ворса в этих случаях недопустимо, так как микроскопические частицы черного металла впрессовываются в поверхность и провоцируют развитие точечной коррозии (питтинга).

Нержавеющий ворс обладает высокой жесткостью и долговечностью, он не окисляется при работе с водой или химическими реагентами. Такие щетки эффективно удаляют заусенцы, очищают швы после сварки и подготавливают металл к гальваническим операциям. Важно правильно подобрать диаметр проволоки: тонкая нить (0.1–0.2 мм) подходит для финишной очистки, а толстая (0.5 мм и выше) — для грубой обдирки и снятия окалины.

Для сохранения химической чистоты обрабатываемого металла необходимо использовать раздельный инструмент для черных и коррозионностойких сплавов.

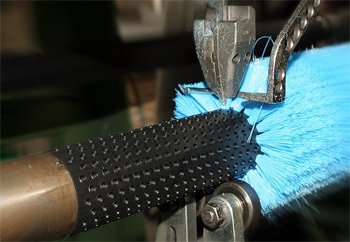

Кустовой метод подразумевает сверление отверстий в монолитном сердечнике и запрессовку в них пучков ворса с помощью стальных скоб. Это надежная технология, позволяющая создавать щетки с любым рисунком набивки (рядным, шахматным, спиральным), что облегчает отвод мусора.

Дисковая сборка основана на нанизывании готовых узких щеточных колец на общий вал с последующей фиксацией торцевыми гайками. Преимущество дисковых валов заключается в исключительной ремонтопригодности: при локальном износе ворса в центре вала (что часто случается при обработке узких полос) можно заменить только поврежденные диски, не меняя всю щетку. Это существенно снижает эксплуатационные расходы на крупных производствах.

Набивной метод предпочтителен для щеток сложной геометрической формы, так как позволяет варьировать плотность ворса в разных зонах вала для достижения специфических эффектов обработки.

Если щеточный вал должен работать в зоне сушильных печей или очищать горячий прокат, выбор материалов становится решающим фактором. Стандартные нейлоновые нити начинают плавиться уже при 180–220 градусах, а при 80–100 градусах теряют необходимую жесткость.

Для температурных режимов до 250–300 градусов применяют специальные виды термостойких полимеров или ворс из тонкой металлической проволоки. Если температура превышает 500 градусов, используют только щетки с ворсом из жаропрочных сталей или латуни. Сердечники таких валов изготавливаются с учетом теплового расширения, часто имеют полую конструкцию для принудительного охлаждения воздухом.

Важно использовать специализированные подшипниковые узлы с термостойкой смазкой. Обязательно уточняйте фактическую температуру в зоне контакта ворса с деталью, так как при перегреве пластиковый ворс может оставить несмываемые следы на поверхности продукции.

Щетки для очистки лент работают в условиях сильного загрязнения пылью, влагой или остатками транспортируемого груза. Их задача - предотвратить налипание материала на ролики, что может привести к сходу ленты. Для этих целей используют валы со спиральной навивкой ворса из износостойкого полипропилена или нейлона. Спиральная структура способствует принудительному сбросу грязи в сторону от конвейера.

Вал устанавливается под возвратной ветвью ленты и должен иметь возможность регулировки прижима по мере износа щетины. При работе с липкими фракциями (глина, влажный песок) применяются щетки с редкой набивкой и толстым, жестким ворсом, который не «засаливается» продуктом.

Для максимальной эффективности очистки следует располагать щеточный вал таким образом, чтобы направление его вращения было противоположным направлению движения конвейерной ленты.

Восстановление (регенерация) щеточных валов - экономически выгодная услуга, позволяющая сэкономить до 50% стоимости по сравнению с покупкой нового изделия. Если металлический или пластиковый сердечник сохранил свою геометрию и посадочные шейки не изношены, старый ворс полностью удаляется на специальном оборудовании.

После очистки корпуса производится повторная набивка новым материалом с сохранением исходных параметров плотности и высоты щетины. Это особенно актуально для массивных и дорогих валов, изготовленных по индивидуальным чертежам.

Перед отправкой вала на реставрацию необходимо проверить его на отсутствие радиального биения и целостность шпоночных пазов. Перенабивка целесообразна только при условии идеального состояния посадочных мест вала, так как гнутый сердечник после восстановления будет вибрировать и портить качество обработки.

Форма проволоки или полимерной нити определяет характер воздействия на деталь и срок службы инструмента. Прямой ворс обладает максимальной жесткостью и агрессивностью, он эффективен для грубой очистки и удаления твердой окалины. Но прямая нить быстрее ломается у основания из-за концентрации напряжений при изгибе.

Гофрированный (волнистый) ворс работает мягче и эластичнее, обеспечивая более высокую площадь контакта с поверхностью. Гофра позволяет ворсинкам «поддерживать» друг друга, что существенно снижает риск их излома и вылета из вала. Щетки с гофрированным ворсом служат дольше и обеспечивают более равномерный матовый блеск при финишной отделке металлов и древесины.

Для деликатных операций, где важна стабильность микрорельефа без резких рисок, выбирайте валы исключительно с гофрированной проволокой или нейлоном.
