Изготовление ленточных ножей

Поскольку ленточный нож в процессе работы постоянно изгибается на шкивах станка, сталь для него должна обладать исключительной усталостной прочностью и гибкостью. Чаще всего используют высокоуглеродистые пружинные стали, такие как C75 или 50CrV4. Они позволяют полотну выдерживать миллионы циклов деформации без появления трещин.

Для работы с пищевыми продуктами или в условиях повышенной влажности применяют нержавеющие хромистые стали (например, 420 или 440 серии). В премиальном сегменте, где важна максимальная износостойкость кромки при сохранении гибкости тела, используют легированные стали с добавлением ванадия и молибдена.

Выбор стали - всегда компромисс между способностью удерживать остроту и способностью сопротивляться усталостному разрушению. При заказе важно уточнить тип разрезаемого материала, чтобы мастер подобрал сплав с нужным балансом твердости и пластичности.

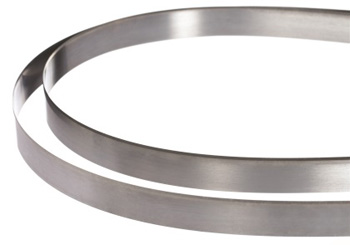

Сварка ленточного ножа в «бесконечное» кольцо - самый ответственный этап производства. Используется метод стыковой сварки оплавлением на специальных аппаратах с ЧПУ.

Процесс состоит из трех фаз: точной обрезки концов под прямым углом, самой сварки под высоким давлением и обязательного последующего отпуска (отжига) зоны шва. Без отжига металл в месте сварки становится хрупким и нож ломается в первые же минуты работы на шкивах.

После термической обработки шов зачищается заподлицо с поверхностью полотна, чтобы его толщина не превышала толщину остальной ленты. Качественный шов должен быть практически незаметен на глаз и на ощупь. Любое утолщение или отклонение от оси в месте сварки приведет к биению ножа, ухудшению качества реза и преждевременному выходу из строя направляющих роликов станка.

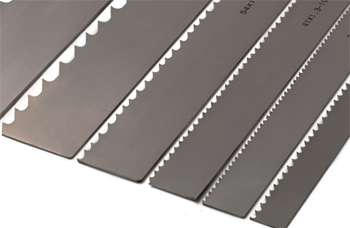

Ножи с волнообразной режущей кромкой (выпуклой или вогнутой «волной») незаменимы при резке волокнистых или пористых материалов, которые склонны к замятию. Например, при нарезке свежего хлеба, поролона, минеральной ваты или многослойного текстиля прямое лезвие может просто «давить» материал вместо того, чтобы его резать. «Волна» увеличивает эффективную длину режущей кромки и меняет вектор приложения силы, создавая эффект пиления без образования опилок и крошки.

Выпуклая волна лучше справляется с плотными материалами, такими как кожа или резина, а вогнутая идеально подходит для деликатных продуктов питания и мягкой губки. При изготовлении таких ножей важно точно выдерживать шаг волны, чтобы рез был стабильным и равномерным по всей длине полотна.

Толщина ножа напрямую зависит от диаметра шкивов станка. Существует техническое правило: толщина полотна не должна превышать 1/1000 диаметра шкива (например, для шкива 400 мм оптимальна лента 0.4–0.5 мм). Если взять более толстую ленту, она быстро лопнет от усталостного напряжения.

Ширина ножа выбирается исходя из требуемой жесткости и радиуса реза. Если станок выполняет прямые резы (например, в хлеборезке или при раскрое поролоновых блоков), выбирают максимально широкое полотно (40–50 мм), которое лучше держит линию и не отклоняется. Если же требуется фигурный рез, используются узкие ленты (6–10 мм), обладающие высокой маневренностью.

При заказе изготовления ленточных ножей необходимо предоставить параметры оборудования, чтобы инструмент работал эффективно и не приводил к перегрузке привода.

Нанесение антифрикционных покрытий, чаще всего тефлона или его аналогов, на полотно ленточного ножа - эффективный способ борьбы с налипанием материала. Это важно в трех случаях: при резке клейких полимеров, сырой резины и некоторых видов пищевых продуктов, например, сыра или кондитерских изделий. Без покрытия частицы материала под воздействием трения и нагрева прикипают к боковым поверхностям ножа, увеличивая его толщину. Это приводит к заклиниванию ленты, перегреву шпинделей и браку продукции (рваные края, загрязнение).

Тефлоновый слой минимизирует трение, позволяя ножу легко скользить даже сквозь очень вязкую среду. При изготовлении таких ножей учитывается, что покрытие имеет определенную толщину. Это важно для настройки направляющих элементов станка.

Проблема отклонения ножа от вертикали обычно связана с тремя факторами.

Первый - неравномерный износ режущей кромки или неправильная заточка. Если один край затуплен сильнее другого, нож неизбежно будет стремиться в сторону большего сопротивления.

Второй фактор - недостаточная натяжка полотна. Ленточный нож должен быть натянут до определенного значения (обычно измеряется тензометром), иначе он начинает вибрировать и «гулять» в материале.

Третий - износ направляющих сухарей или роликов, которые должны удерживать полотно в строго заданном положении.

При производстве ножей мастера рекомендуют проверять параллельность шкивов. Малейший перекос осей приводит к тому, что нож не только плохо режет, но и быстро стачивается о направляющие, теряя свою геометрию.

В кожевенной промышленности ленточные ножи используются на двоильных машинах для распиливания шкур по толщине. Это одна из самых сложных операций, требующая исключительной остроты и точности инструмента.

Ножи для двоильных машин изготавливают из особо чистых марок стали с очень мелким зерном, что позволяет заточить их до состояния бритвы. Ширина таких ножей обычно составляет 50–100 мм, а длина может достигать нескольких метров.

Особенность процесса - постоянная заточка «на ходу»: в станке установлены заточные камни, которые подправляют кромку прямо во время вращения ленты. При изготовлении таких ножей крайне важна идеальная плоскостность полотна, так как любое биение приведет к разности толщины кожи, что считается неисправимым браком.

Основная причина поломки ленточного ножа - усталость металла, возникающая из-за постоянных перегибов. Чтобы продлить срок службы, необходимо соблюдать несколько правил.

Во-первых, после окончания смены натяжение ножа нужно обязательно ослаблять. Постоянное статическое напряжение «растягивает» кристаллическую решетку стали, делая её уязвимой. Во-вторых, нужно следить за чистотой шкивов: даже крошечная соринка или налипший кусок материала создают локальную зону перенапряжения при каждом обороте ленты. В-третьих, при заточке нельзя допускать пережогов металла — они становятся очагами микротрещин.

Профессиональное производство ленточных ножей включает полировку кромок полотна (так называемое скругление спинки). Она удаляет концентраторы напряжений и значительно отодвигает момент разрушения инструмента.

Хотя внешне зубчатый ленточный нож похож на пилу, их принцип работы и геометрия радикально различаются. Зубья ленточного ножа не имеют разводки. В пиле зубья разведены в стороны, чтобы создать широкий пропил и удалить опилки. В ленточном ноже зубья находятся строго в одной плоскости с полотном. Их задача - не выносить материал, а эффективно прокалывать его, облегчая проникновение лезвия. Это позволяет резать мягкие материалы (поролон, сотовые панели, нетканые полотна) без образования пыли и отходов.

Изготовление таких ножей требует высокоточной нарезки зубьев лазером или методом шлифования, так как малейшая разница в высоте зубьев приведет к рывкам при работе и быстрому затуплению выступающих частей.

Ленточные ножи могут иметь одностороннюю или двустороннюю заточку. Двусторонний скос обеспечивает наиболее чистый и прямой рез, так как силы сопротивления материала распределяются равномерно с обеих сторон полотна. Такой тип заточки предпочтителен для толстых блоков поролона, бумаги или ваты.

Существует также заточка с двойным углом, где сначала выводится основной угол, а затем формируется более тупой угол непосредственно на режущей кромке. Это делает лезвие более стойким к затуплению и сколам при сохранении высокой проникающей способности.

При заказе важно уточнить требуемый угол заточки, так как для мягкой губки он может составлять 10–15 градусов, а для плотной резины — 25–30 градусов.

Ленточные ножи поставляются либо в рулонах (метражом), либо сваренными в кольца и свернутыми в бухты. При хранении сваренных ножей критически важно избегать их «перехлеста» и заломов.

Если полотно получило даже незначительный пластический изгиб, оно уже никогда не будет работать ровно, вызывая биение на станке. Кроме того, высокоуглеродистая сталь чувствительна к влажности. Даже микроскопические пятна коррозии на режущей кромке превращаются в зазубрины при первом же пуске.

Изготовители рекомендуют хранить ножи в сухом месте, в заводской промасленной бумаге. Перед установкой на станок нож следует аккуратно развернуть и протереть ветошью, смоченной в масле, чтобы удалить остатки консервационной смазки, которая может загрязнить разрезаемый материал.

Ленточные ножи для пищевой промышленности должны соответствовать жестким санитарным нормам. Помимо использования нержавеющей стали к ним предъявляются требования по чистоте поверхности. Полотно должно быть отполировано до зеркального блеска, чтобы исключить задержку микрочастиц продуктов в микротрещинах металла. Сварочный шов на таких ножах проходит особо тщательную зачистку и проверку на отсутствие пор.

Для замороженных мяса и рыбы часто используют ленты с мелким зубом, которые эффективно перерезают костную ткань, не превращая мясо в фарш. При изготовлении «хлебных» лент упор делается на геометрию волны, которая должна обеспечивать ровный срез без смятия мякиша.

Регулярная стерилизация таких ножей не должна приводить к потере их режущих свойств или появлению коррозии.
