Изготовление чалок крановых

В профессиональной среде термины «чалка» и «строп» часто используют как синонимы, но понятие чалки более специфично для строительной отрасли и портового хозяйства.

Чалка - гибкое промежуточное звено между крюком крана и грузом, которое обеспечивает непосредственный охват («обчаливание») предмета. Если стандартный строп может иметь жесткие захваты для определенных типов грузов, то чалка всегда подразумевает наличие петли или крюка на концах для создания гибких схем зацепки.

Конструктивно и то, и другое приспособление - отрезки стального каната или цепи, концы которых заделаны методом опрессовки или ручной заплетки. Но чалки отличаются повышенной износостойкостью в местах контакта с кромками конструкций.

При выборе метиза важно учитывать не только номинальный вес, но и способ зацепки, так как при обвязке «на удавку» грузоподъемность изделия снижается на 20% от паспортных данных.

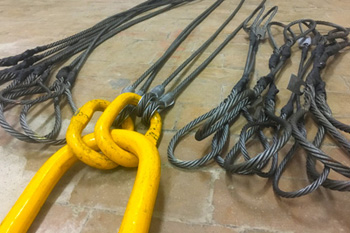

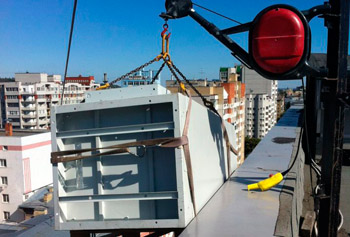

Расчет суммарной грузоподъемности многоветвевой чалки (паука) не сводится к суммированию возможностей каждой ветви. Для обеспечения безопасности в инженерных формулах применяется коэффициент К, учитывающий угол наклона ветвей к вертикали.

Оптимальным считается угол до 45 градусов; в этом случае нагрузка распределяется равномерно. При увеличении угла до 60 градусов и более усилия в металле растут по экспоненте, что может привести к мгновенному разрыву даже при легком грузе. Четырехветвевые чалки (4СК) рассчитываются по правилу трех ветвей, так как из-за погрешностей в длине или форме груза четвертая ветвь часто остается ненатянутой.

При заказе изготовления такелажа нужно всегда оговаривать максимальный габарит груза, чтобы технологи правильно подобрали длину ветвей для соблюдения безопасного угла. Использование чалок при угле расхождения ветвей более 90 градусов между собой категорически запрещено нормами промышленной безопасности.

Опрессовка втулкой на специальном гидравлическом прессе обеспечивает монолитное соединение конца каната с его основным телом. В процессе сжатия алюминий втекает в пустоты между стальными проволоками, создавая надежное фрикционное сцепление. Этот метод исключает влияние человеческого фактора на прочность петли и обеспечивает высокую повторяемость характеристик в серийном производстве.

Опрессованные чалки компактнее заплетенных, что удобно при работе в ограниченном пространстве. Кроме того, втулка служит индикатором перегрузки: появление трещин или зазоров на металле втулки сигнализирует о необходимости немедленной замены изделия. Срок службы опрессованных чалок при правильной эксплуатации выше благодаря отсутствию внутренних напряжений в прядях.

Метод ручной заплетки заключается в переплетении прядей каната на определенной длине с последующей обмоткой места стыка мягкой проволокой. Эта технология незаменима при изготовлении чалок для эксплуатации в условиях экстремально низких температур (Арктика, морозильные камеры), где алюминиевые втулки могут стать хрупкими и лопнуть при ударе.

Заплетенная петля обладает большей гибкостью и способностью амортизировать резкие рывки груза. Она легче проходит через узкие проемы и под завалами конструкций, так как не имеет выступающих жестких элементов. Процесс требует высокого мастерства исполнения, поэтому такие заказы стоит доверять только сертифицированным предприятиям.

После заплетки место соединения должно быть защищено термоусадочной трубкой или плотной обмоткой для предотвращения травмирования рук стропальщика острыми концами проволок. Для работ на высоте заплетенные чалки считаются более безопасными из-за постепенного характера разрушения соединения при перегрузке.

Для эксплуатации в агрессивных средах, в контакте с кислотами, щелочами или соленой водой изготавливаются чалки из нержавеющей стали аустенитного класса. Марка AISI 316 (08Х17Н13М2) - стандарт для таких условий, так как наличие молибдена блокирует развитие точечной коррозии внутри каната. Нержавеющие чалки не требуют смазки и не оставляют следов ржавчины на поверхности чистовых изделий.

Если бюджет проекта ограничен, возможно использование стальных чалок с горячим цинкованием, но срок их службы в химии будет значительно короче. При производстве таких метизов важно исключить использование алюминиевых втулок, так как они вступают в гальваническую реакцию с нержавейкой и быстро разрушаются.

Внутри петель необходимо использовать алюминиевые коуши: это предотвратит перетирание проволок и сохранит химическую инертность всего узла подвеса.

Чалка подлежит немедленному списанию, если на любом участке каната обнаружен обрыв целой пряди. Также контролируется количество лопнувших проволок: если на длине шага свивки их более 10% от общего числа, изделие признается браком. Опасными дефектами являются заломы, перекручивания (колышки) и коррозия, при которой диаметр троса уменьшился на 7% и более.

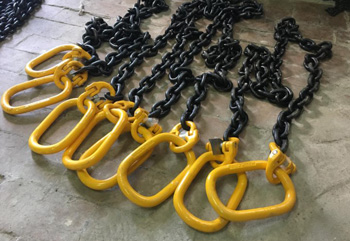

При осмотре цепных чалок проверяются отсутствие трещин в звеньях и их удлинение. Прирост длины звена более чем на 3% свидетельствует о необратимой деформации металла. Любое изменение геометрии крюков или отсутствие предохранительных замков также является поводом для вывода чалки из эксплуатации.

Маркировка - обязательный элемент, подтверждающий легальность и безопасность такелажного средства. На каждой чалке закрепляется бирка с выштампованным порядковым номером, типом изделия и его грузоподъемностью (WLL). Также указывается дата проведения последних испытаний и товарный знак завода-изготовителя. Если бирка отсутствует или информация на ней нечитаема, чалка считается неисправной и не допускается к работе Ростехнадзором.

В процессе производства бирки изготавливаются из алюминия или оцинковки и фиксируются в петле таким образом, чтобы не мешать монтажу. Для многоветвевых строп данные указываются на общем кольце.

Использование чалок без бирки не рекомендуется, так как её утеря делает невозможным идентификацию параметров. А это создает риски перегрузки оборудования при подъеме тяжелых объектов.

Температурный диапазон эксплуатации зависит от типа материала и от способа его соединения. Стальные канатные чалки с органическим сердечником сохраняют свойства до +100 градусов, а с металлическим — до +150. При превышении этих значений смазка внутри каната выгорает, что ведет к быстрому износу.

Цепные чалки класса G80 более термостойки: они работают без потери прочности до +200 градусов, а при снижении нагрузки на 50% - до +400. На сильном морозе (ниже -40) обычная углеродистая сталь становится хрупкой, поэтому для зимних строек требуются изделия из легированных сталей исполнения ХЛ. Высокие температуры в литейных цехах требуют использования исключительно цепного такелажа.

При работе в условиях резких температурных перепадов выбирают чалки из нержавеющей стали, так как их структура наиболее стабильна и не склонна к охрупчиванию.

Коуш - металлическая каплевидная вставка, которая помещается внутрь петли чалки для защиты каната от преждевременного износа. Он предотвращает критический изгиб проволок и исключает их контакт с телом грузоподъемного крюка или скобы.

При производстве коуши подбирают строго по диаметру каната: он должен плотно лежать в желобке, не выскакивая при деформации. Использование коушей повышает разрывную прочность петли на 15–20% за счет более равномерного распределения усилий. Это обязательный элемент для чалок, предназначенных для интенсивной эксплуатации.

В процессе эксплуатационного осмотра важно следить за тем, чтобы коуш не был деформирован и не выпадал из петли. Своевременная замена поврежденного коуша спасает основной канат от разрушения, существенно продлевая общий срок службы такелажной оснастки.

Длина ветвей чалки определяет высоту подъема груза и его устойчивость. Слишком короткие ветви создают острые углы при строповке, что перегружает такелаж и может раздавить корпус поднимаемого оборудования. Слишком длинные чалки уменьшают полезный вылет стрелы крана, а это затрудняет работу внутри помещений или под навесами.

При заказе необходимо учитывать расстояние от крюка до точек зацепа, прибавляя припуск на формирование петель. Оптимальное решение для универсальных задач - цепные чалки с укорачивающими крюками, позволяющими менять рабочую длину каждой ветви за считанные секунды. Такая конструкция позволяет выравнивать положение грузов со смещенным центром тяжести.

Перед началом работ нужно провести пробный подъем на небольшую высоту, чтобы убедиться, что длина ветвей обеспечивает горизонтальное положение объекта и безопасный просвет над землей.
