Изготовление распределительных валов

Сталь марки 18ХГТ относится к категории хромомарганцевотитановых сплавов и считается одним из лучших материалов для высоконагруженных распределительных валов.

Главная особенность этой стали в её способности к глубокой цементации. После насыщения поверхностного слоя углеродом и последующей закалки кулачки и шейки вала приобретают экстремальную твердость (до 60–62 HRC), при этом сердцевина остается вязкой. Это позволяет детали успешно сопротивляться контактному износу и одновременно выдерживать значительные нагрузки на кручение и изгиб без риска хрупкого разрушения.

Использование титана в качестве легирующего элемента измельчает зерно металла, что повышает усталостную прочность изделия. При заказе вала из данной марки стали важно убедиться в проведении стабилизирующего отпуска, который снимает внутренние напряжения после термической обработки.

Геометрия кулачка определяет фазы газораспределения и высоту подъема клапанов, что напрямую влияет на мощность и экономичность двигателя. Профиль кулачка состоит из участков с разным радиусом кривизны: зоны открытия, выстоя и закрытия клапана. Малейшее отклонение от расчетной кривой даже на несколько микрон приведет к нарушению ритма работы ДВС, повышенному шуму и быстрому износу толкателей.

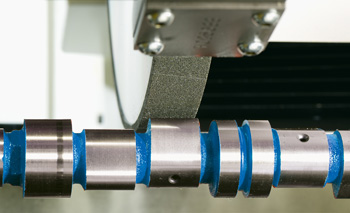

Изготовление такой сложной формы требует использования специализированных копировально-шлифовальных станков или прецизионных обрабатывающих центров с ЧПУ. В процессе шлифовки крайне важно обеспечить плавный переход между участками профиля без образования «ступенек».

При проверке готового изделия рекомендуется использовать электронные системы контроля, которые сравнивают фактический профиль с математической моделью для обеспечения безупречного газообмена в цилиндрах.

Чугунные распредвалы, изготавливаемые методом литья, обладают хорошими антифрикционными свойствами, но требуют дополнительного упрочнения рабочих поверхностей. Технология отбела заключается в ускоренном охлаждении кулачков непосредственно в литейной форме с помощью специальных металлических вставок (холодильников). В результате в поверхностном слое образуется структура белого чугуна, обладающая высочайшей твердостью и износостойкостью без необходимости последующей закалки.

Такие валы отлично работают в паре со стальными толкателями, минимизируя риск задиров. Недостаток чугуна - его хрупкость, поэтому такие детали чаще применяются в двигателях со средними нагрузками. При подборе чугунного вала следует обращать внимание на отсутствие литейных раковин в зоне шеек, так как это может привести к внезапному перелому детали в процессе эксплуатации под нагрузкой.

Опорные шейки распредвала работают в условиях гидродинамической смазки внутри головки блока цилиндров. Для формирования стабильной масляной пленки поверхности шеек должны иметь минимальную шероховатость на уровне Ra 0,4–0,2. Достижение таких параметров обеспечивается многократным круглым шлифованием с последующим суперфинишированием или полированием абразивными лентами.

Качественная обработка исключает наличие микровыступов, которые могли бы прорвать масляный слой и привести к сухому трению в момент пуска двигателя. Дополнительно на шейки часто наносят хромовое покрытие, которое не только защищает от коррозии, но и снижает коэффициент трения.

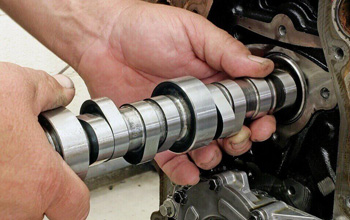

При сборке двигателя важно контролировать зазор в постелях распредвала с помощью пластиковой калиброванной проволоки. Это гарантирует расчетное давление масла в системе смазки.

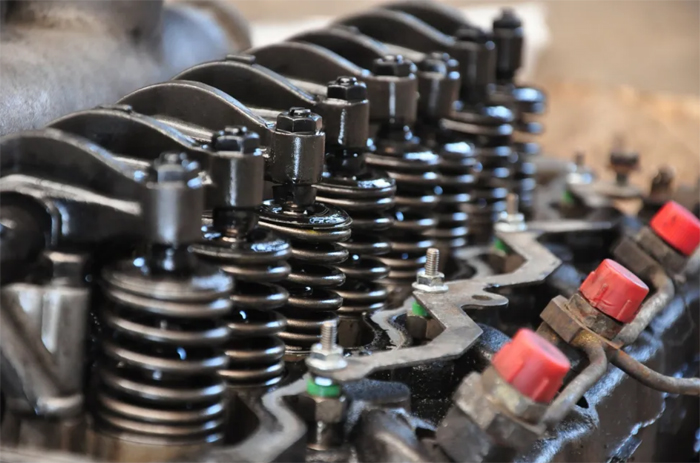

Распределительный вал вращается в два раза медленнее коленчатого, но при высоких оборотах двигателя дисбаланс его массы также становится источником опасных вибраций. Неравномерное распределение металла, вызванное асимметрией кулачков, создает центробежные силы, которые стремятся изогнуть вал. Это ведет к повышенному износу опорных подшипников и может вызвать резонансные колебания клапанных пружин, нарушая точность фаз.

Динамическая балансировка проводится на специальных стендах, где станок фиксирует точки отклонения массы. Устранение дисбаланса осуществляется путем сверления технологических отверстий в ненагруженных частях щек или торцов вала. Точная балансировка обеспечивает тихую работу механизма ГРМ и предотвращает самопроизвольное откручивание крепежных болтов зубчатых шкивов, что защищает двигатель от фатальных поломок при обрыве привода.

При критическом износе вершин кулачков их работоспособность можно вернуть с помощью технологии автоматической наплавки под слоем флюса или в среде аргона. На изношенный участок наносят слой металла, по химическому составу близкий к основному материалу вала или превосходящий его по твердости. Важно проводить процесс с минимальным тепловложением, чтобы избежать деформации (поводки) всего вала.

После наплавки деталь проходит стадию механической обработки: черновую обточку и чистовое шлифование профиля на копировальном станке. Профессиональный ремонт позволяет сэкономить до 70% стоимости новой детали, обеспечивая ресурс восстановленного кулачка на уровне заводского изделия.

Перед началом наплавочных работ заготовку обязательно проверяют на отсутствие усталостных трещин методом цветной дефектоскопии для гарантии надежности отремонтированного узла.

В современных двигателях распределительный вал часто выполняет роль магистрали для подачи смазки к узлам ГРМ и системам изменения фаз. Внутри него сверлится глубокое осевое отверстие, от которого отходят радиальные каналы к каждой опорной шейке и кулачку. Это обеспечивает принудительную подачу масла непосредственно в зону трения, что особенно важно при высоких температурных нагрузках.

Изготовление таких каналов требует использования высокоточного оборудования для глубокого сверления, способного выдержать соосность на большой длине. Наличие внутренней полости также способствует снижению общего веса вала, уменьшая его инерционность.

При эксплуатации и ремонте следует уделять внимание чистоте этих каналов: любые отложения или продукты износа внутри вала могут перекрыть подачу масла, что приведет к моментальному выходу двигателя из строя.

Технология изготовления сборных распредвалов заключается в напрессовке отдельных кулачков и шеек на полую стальную трубку. Это позволяет радикально снизить массу детали (до 30–40%) по сравнению с цельнолитыми или коваными изделиями. Снижение веса уменьшает момент инерции вала, что дает возможность двигателю быстрее набирать обороты и снижает расход топлива.

Кроме того, сборная конструкция позволяет использовать разные материалы: например, кулачки из сверхтвердой порошковой стали, а вал из легкого сплава. Соединение элементов проводится методом гидроформинга или термической посадки с натягом. Такие валы отличаются высокой жесткостью и долговечностью, оставаясь при этом более технологичными в массовом производстве.

При замене такого вала важно использовать только оригинальные компоненты, так как прочность соединения элементов рассчитана под конкретные температурные режимы работы двигателя.

Химическое оксидирование (воронение) применяется в качестве финишной операции при производстве стальных распределительных валов. Процесс заключается в формировании на поверхности металла тонкой и плотной пленки окислов железа черного цвета.

Это покрытие выполняет две важные функции. Во-первых, оно защищает деталь от атмосферной коррозии во время хранения и транспортировки. Во-вторых, оксидная пленка имеет микропористую структуру, которая отлично удерживает моторное масло. Это значительно облегчает период приработки вала после капитального ремонта двигателя, предотвращая появление задиров на кулачках в первые минуты работы.

Оксидирование не меняет геометрические размеры детали, поэтому его можно проводить на полностью готовых изделиях. Качественное воронение является признаком соблюдения заводом полного технологического цикла, что гарантирует долгую жизнь распределительного механизма.

Технический контроль распределительного вала включает проверку десятков геометрических параметров. В первую очередь измеряется радиальное биение опорных шеек в центрах; отклонение не должно превышать 0,02–0,03 мм на всю длину. Далее проверяется высота и форма каждого кулачка относительно шпоночного паза или установочного штифта.

Угловое расположение кулачков (угол развала) контролируется с точностью до минут, так как от этого зависит синхронность работы цилиндров. Важным этапом является проверка шероховатости рабочих поверхностей профилометром. Для ответственных заказов проводится дефектоскопия на отсутствие микротрещин после закалки.

Наличие паспорта с результатами замеров подтверждает, что вал не имеет перекосов и обеспечит идеальную работу клапанной группы без риска повреждения поршней из-за рассинхронизации фаз.

Тюнинговые (спортивные) распределительные валы отличаются от стандартных измененным профилем кулачков, обеспечивающим большую фазу открытия и увеличенный подъем клапанов. Это позволяет подать в цилиндры больше топливной смеси на высоких оборотах.

Изготовление таких деталей ведется исключительно из высоколегированных сталей с обязательной финишной полировкой до зеркального блеска. Из-за измененной геометрии спортивные валы создают повышенные нагрузки на клапанные пружины и толкатели, что требует прецизионной точности балансировки.

Часто такие изделия производят по индивидуальным проектам с расчетом профиля под конкретную конфигурацию впуска и выпуска. При установке спортивного распредвала необходимо проводить обязательную настройку перекрытия клапанов с помощью разрезных шестерней, чтобы максимально реализовать потенциал измененной геометрии кулачков.

Симптомы износа распределительного вала часто проявляются постепенно и требуют внимательной диагностики. Первый признак - характерный металлический стук в верхней части двигателя, частота которого в два раза меньше оборотов коленвала. Причиной звука может быть выработка на вершинах кулачков (питтинг) или износ опорных шеек.

Косвенными признаками служат падение мощности и неустойчивая работа на холостом ходу из-за уменьшения высоты подъема клапанов. При визуальном осмотре через маслозаливную горловину можно заметить глубокие борозды или изменение цвета (прижоги) на поверхности кулачков.

Игнорирование этих признаков ведет к прогрессирующему разрушению вкладышей и может закончиться заклиниванием вала. Своевременное обращение на производство для шлифовки или наплавки позволяет восстановить ресурс узла до критического износа постелей в головке блока.
