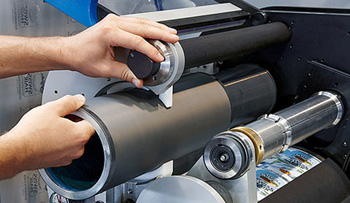

Производство анилоксовых валов

Линиатура (LPI), измеряемая в линиях на дюйм, определяет количество ячеек на единицу длины поверхности вала. Этот параметр напрямую диктует разрешение печати: чем выше линиатура, тем более мелкие детали и плавные градиенты можно перенести на запечатку. Высокие значения (от 800 до 1200 LPI) востребованы при воспроизведении сложных полноцветных изображений и мелкого текста.

При этом важно соблюдать баланс между линиатурой вала и линиатурой печатной формы: стандартное соотношение составляет от 4:1 до 6:1. Если выбрать слишком низкое значение LPI для детальной формы, точки растра могут «проваливаться» в ячейки анилокса, что приведет к грязной печати и забиванию пробельных элементов.

При заказе вала необходимо учитывать тип используемого полимера и вязкость краски, чтобы обеспечить идеальную четкость оттиска на каждом метре тиража.

Керамическое напыление на основе оксида хрома (Cr2O3) - промышленный стандарт благодаря его экстремальной твердости и химической инертности. Твердость такого покрытия достигает 1200–1400 единиц по Виккерсу, что обеспечивает высочайшую сопротивляемость абразивному износу от стального ракельного ножа.

Керамика обладает мелкопористой структурой, которая идеально удерживает лазерную гравировку и способствует равномерному распределению краски. В отличие от хромированных металлических поверхностей, керамика не вступает в реакцию с агрессивными спиртовыми или водными красками, исключая риск коррозии основы вала.

Слой оксида хрома наносится методом плазменного напыления, создавая прочную молекулярную связь со стальным сердечником. Правильный подбор состава керамической смеси позволяет увеличить срок службы вала в несколько раз, сохраняя стабильный объем ячеек на протяжении миллионов оттисков.

Геометрия ячеек анилоксового вала определяет эффективность отдачи краски на печатную форму. Гравировка под углом 60 градусов с гексагональной (сотовой) структурой ячеек считается наиболее совершенной. Такая компоновка позволяет разместить на 15% больше ячеек на той же площади по сравнению с квадратной сеткой под углом 45 градусов.

Шестиугольные ячейки обеспечивают максимально плотное прилегание друг к другу, что минимизирует площадь «стенок» и увеличивает полезный объем краскопереноса. Это способствует получению более насыщенных плашек и снижает риск образования воздушных пузырьков в краске. Кроме того, сотовая структура лучше сопротивляется вибрациям ракеля, предотвращая появление полос на оттиске.

Использование 60-градусной гравировки является залогом стабильной цветопередачи и позволяет экономить краску за счёт её более эффективного вымывания из открытых полостей ячеек.

Основная причина появления круговых царапин и «задиров» на дорогостоящей керамике - неправильная настройка давления ракеля или использование некачественных лезвий. Ракельный нож должен соприкасаться с валом под строго определенным углом, обеспечивая чистое снятие излишков краски без чрезмерного трения. Попадание сухих частиц краски или металлической пыли в зону контакта мгновенно превращает их в абразив, который прорезает стенки ячеек.

Профессионалы рекомендуют использовать ракели с защитным покрытием и регулярно проверять их на наличие зазубрин. Также важно следить за чистотой системы подачи краски, применяя магнитные ловушки и фильтры. Своевременная замена изношенных ножей и контроль параллельности установки ракельной камеры позволяют избежать катастрофического повреждения анилокса, продлевая его ресурс до плановой реставрации.

После выжигания ячеек лазером на поверхности керамики образуются микроскопические наплывы («кратеры») и острые кромки расплавленного материала. Если их не удалить, они будут работать как напильник, мгновенно стирая ракельный нож и повреждая печатную форму.

Суперфиниширование - процесс финишной доводки поверхности с помощью специальных абразивных лент или алмазных паст. Операция позволяет убрать все неровности, оставляя только чистую геометрию ячеек внутри керамического слоя. В результате достигается идеально гладкая поверхность «вершинок», что обеспечивает плавное скольжение ракеля и стабильную толщину красочного слоя.

Качество суперфиниширования проверяют микроскопом и профилометром. Тщательная полировка гарантирует отсутствие механических повреждений сопрягаемых деталей машины и обеспечивает высокую повторяемость результатов печати в длинных тиражах.

Объем ячеек, выражаемый в кубических сантиметрах на квадратный метр, - ключевая характеристика анилокса, определяющая плотность красочного слоя на материале. Со временем объем ячеек уменьшается из-за износа или загрязнения, что ведет к потере яркости изображения.

Для точной диагностики на производстве применяются три основных метода. Самый современный - использование цифровых 3D-микроскопов с программным обеспечением для анализа рельефа, которые строят объемную модель поверхности. Традиционный метод - применение измерительных жидкостей и полосок (Capatch), которые показывают объем по длине растекания капли. Также помогает расчетный метод на основе замеров глубины и ширины ячеек.

Регулярный мониторинг фактического объема позволяет вовремя скорректировать рецептуру краски или принять решение об отправке вала на лазерную очистку или восстановление керамического слоя.

Реставрация целесообразна при сохранении целостности стального сердечника и отсутствии глубоких повреждений цапф. Процесс восстановления включает в себя полное удаление старого керамического слоя механическим или химическим путем, проверку геометрии вала на биение и нанесение нового плазменного покрытия. После этого выполняется гравировка ячеек с любыми требуемыми параметрами.

Стоимость такого комплекса работ обычно составляет от 40 до 60% от цены нового изделия, что дает значительную экономию для типографии. Реставрация особенно актуальна для крупногабаритных и тяжелых валов (весом до 200 кг), где стоимость металла и логистики велика.

Важно доверять такие работы сертифицированным центрам, способным гарантировать адгезию новой керамики и точность гравировки на уровне заводских стандартов, что возвращает валу его первоначальные характеристики.

Забивание ячеек засохшей краской и лаком - основная причина снижения качества печати. Если химическая смывка не справляется с глубокими загрязнениями, применяется технология лазерной очистки. Короткие импульсы лазера воздействуют на остатки полимера внутри ячеек, вызывая их мгновенное испарение (абляцию).

Этот метод абсолютно безопасен для твердой керамики оксида хрома, так как энергия луча подобрана таким образом, чтобы не нагревать металл и не разрушать стенки ячеек. Лазерная очистка полностью восстанавливает первоначальный объем краскопереноса, возвращая валу паспортные характеристики.

Процедуру рекомендуется проводить регулярно в качестве профилактики, не допуская сильного накопления отложений. Использование лазера исключает механическое повреждение микрорельефа, характерное для ультразвуковой чистки мелких ячеек, обеспечивая стабильность цветопередачи на протяжении всего срока службы вала.

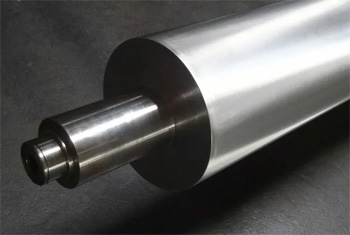

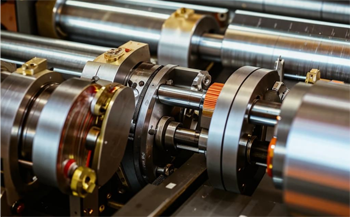

Цапфы анилоксового вала - его посадочные поверхности, через которые передается вращение и обеспечивается прижим к печатной форме. Малейшая несоосность шеек относительно центральной оси цилиндра вызывает радиальное биение, которое при печати проявляется в виде полос (шоковых линий) и неравномерной плотности краски.

При производстве валов цапфы обрабатываются с прецизионной точностью по 6-му квалитету. Поверхности под подшипники проходят обязательное шлифование для достижения минимальной шероховатости. Важно, чтобы материал цапф обладал высокой усталостной прочностью для исключения деформаций под весом вала, достигающим 200 кг.

В процессе эксплуатации необходимо регулярно проверять состояние шеек на отсутствие износа и коррозии. Использование качественных цапф в сочетании с динамической балансировкой гарантирует плавную работу вала без вибраций даже на максимальных скоростях флексомашины.

Несмотря на плотность керамического напыления, оно обладает микроскопической пористостью. Через эти поры агрессивные водные краски могут проникать к стальной основе, вызывая подслойную коррозию. Ржавчина расширяется в объеме, что ведет к отслоению (вспучиванию) керамического слоя и порче вала.

Для предотвращения этого эффекта при производстве анилоксов применяют специальные антикоррозийные барьеры. Перед напылением оксида хрома на стальной вал наносится промежуточный слой из никель-хромового сплава или нержавеющей стали. Дополнительно может использоваться вакуумная пропитка керамики специальными герметиками (силерами), которые запечатывают поры.

Эти меры защиты являются обязательными для валов, работающих с красками на водной основе. Качественная антикоррозийная подготовка обеспечивает монолитность покрытия и исключает риск внезапного выхода вала из строя по вине скрытых химических процессов.

Производство анилоксовых валов для широкоформатных печатных машин (шириной свыше 1500–2000 мм) требует учета жесткости конструкции. Под собственным весом длинный вал может незначительно прогибаться в центральной части, что нарушит равномерность контакта ракеля с поверхностью.

Для минимизации прогиба сердечники таких валов изготавливаются из толстостенных бесшовных труб с внутренними перегородками или из специальных марок легированных сталей. Особое внимание уделяется процедуре «бомбирования» — приданию валу едва заметной бочкообразной формы, которая под нагрузкой выравнивается в идеальный цилиндр. Точный инженерный расчет толщины стенок и веса заготовки позволяет достичь стабильности краскопереноса по всей ширине материала.

При эксплуатации таких гигантов важно использовать современные системы поддержки, предотвращающие деформацию вала во время остановок оборудования.

Для изготовления анилоксового вала, который идеально подойдет к вашему оборудованию, требуется предоставить подробный технический чертеж. В документации должны быть указаны габаритные размеры (общая длина, длина рабочей части, диаметры шеек), параметры шпоночных пазов или резьб на концах. Ключевые характеристики гравировки - линиатура (LPI), требуемый объем краскопереноса (BCM или см³/м²) и угол наклона ячеек. Также важно указать тип печатной машины и характер запечатываемого материала (пленка, бумага, картон).

Если оригинал утерян, специалисты могут восстановить чертеж по образцу изношенной детали. Полнота предоставленной информации позволяет технологам правильно подобрать толщину керамического слоя и режимы лазерной гравировки, гарантируя полное соответствие нового вала техническим требованиям вашего производственного процесса.

Качество керамического слоя проверяется на этапе производства до начала процесса гравировки. Основной показатель - отсутствие микротрещин и равномерность толщины покрытия по всей поверхности цилиндра. Для контроля используют ультразвуковые толщиномеры и методы вихретокового контроля.

Важный параметр - пористость керамики: она не должна превышать 1–2%, чтобы исключить проникновение химии к металлу. Адгезия слоя проверяется на контрольных образцах-свидетелях методом отрыва. На финишном этапе, после полировки, контролируется шероховатость «вершинок». Она должна быть минимальной для снижения износа ракеля. Высокая плотность и однородность оксида хрома обеспечивают стабильность работы лазера при прожиге ячеек, что является залогом получения прецизионного микрорельефа.

Тщательный контроль керамики на всех стадиях исключает риск отслоения покрытия в процессе интенсивной эксплуатации вала на производстве.
