Изготовление протяжек

Протяжка - один из самых нагруженных металлорежущих инструментов, так как в процессе работы каждый её зуб снимает строго определенный слой металла в условиях ограниченного пространства для выхода стружки. Для обеспечения долговечности инструмента применяют быстрорежущие стали марок Р6М5, Р18 или их аналоги с добавлением кобальта. Эти сплавы обладают уникальным сочетанием высокой твердости в пределах 63–66 единиц по Роквеллу и отличной теплостойкости.

Быстрорежущая сталь сохраняет режущие свойства даже при значительном нагреве кромок, который неизбежен при высокой скорости протягивания. Кроме того, такие стали имеют высокую прочность на изгиб и кручение, что критически важно для длинномерного инструмента, работающего на растяжение.

Использование качественного сырья позволяет протяжке сохранять геометрическую точность на протяжении тысяч рабочих циклов, обеспечивая стабильность размеров обрабатываемых деталей в условиях серийного производства.

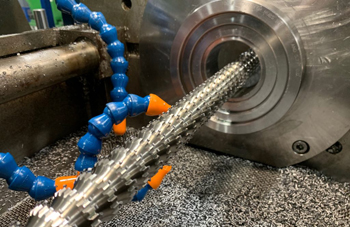

Внутренняя протяжка предназначена для обработки отверстий, шлицевых пазов или шпоночных канавок. Она представляет собой цельный стержень, который проходит сквозь предварительно просверленную заготовку. При ее изготовлении ключевое значение имеет точность соосности всех режущих элементов и хвостовика.

Наружную протяжку используют для формирования плоских или профильных поверхностей на внешних сторонах деталей. Она часто имеет сборную конструкцию, состоящую из стального корпуса и сменных режущих секций. Техническая особенность наружного протягивания заключается в возможности обработки сложных открытых профилей за один проход инструмента.

При производстве наружных протяжек особое внимание уделяется жесткости закрепления сегментов в оправке, чтобы исключить вибрации и обеспечить высокую чистоту поверхности. Внутреннее протягивание считается более сложным процессом из-за трудностей с отводом стружки и подводом смазочно-охлаждающей жидкости непосредственно в зону резания.

Подъем на зуб - разница в высоте между двумя соседними режущими зубьями протяжки. Этот параметр определяет толщину стружки, которую срезает каждый зуб за один рабочий ход. При проектировании и изготовлении протяжек расчет подъема на зуб производится с ювелирной точностью, исходя из твердости обрабатываемого материала и жесткости станка.

Обычно величина подъема составляет от 0,02 до 0,15 миллиметра. Слишком большой подъем приведет к чрезмерному росту усилия протягивания, что может вызвать обрыв инструмента или поломку привода станка. Слишком малый увеличивает длину протяжки и время обработки детали.

Правильное распределение припуска между черновыми, переходными и чистовыми зубьями позволяет оптимизировать процесс резания. Это гарантирует отсутствие задиров на детали и предотвращает преждевременный износ режущих кромок, существенно продлевая общий жизненный цикл дорогостоящего инструмента.

Калибрующая часть располагается в самом конце рабочей зоны протяжки и состоит из нескольких идентичных зубьев. В отличие от режущих зубьев калибрующие элементы не имеют подъема по высоте и не снимают основную стружку. Их главная задача - окончательное формирование геометрии отверстия или профиля и достижение требуемой шероховатости поверхности.

Калибрующие зубья также компенсируют возможные упругие деформации металла и износ режущей части. При изготовлении протяжки они шлифуются с максимальной точностью, так как определяют финальный класс точности детали. Наличие 3–6 калибрующих зубьев позволяет инструменту сохранять работоспособность даже после нескольких переточек режущей части.

Высокое качество шлифовки калибрующих элементов обеспечивает зеркальный блеск обработанной поверхности, что избавляет от необходимости последующего развертывания или шлифования отверстий.

Термическая обработка протяжек требует высочайшей квалификации персонала и наличия специализированного оборудования, особенно для длинномерных инструментов. Главная сложность в предотвращении поводки и искривления стержня при нагреве до температур свыше +1200 градусов и последующем резком охлаждении. Для этого используют вертикальные соляные ванны или вакуумные печи, где инструмент подвешивается вертикально.

После закалки следует многократный отпуск для снятия внутренних напряжений и достижения требуемой структуры металла. Если технология нарушена, длинная протяжка может превратиться в дугу, а её выправка после окончательной закалки практически невозможна без риска поломки.

Правильный цикл термообработки гарантирует равномерную твердость по всей длине инструмента, что исключает возникновение зон локального износа и обеспечивает высокую стабильность режущих свойств на протяжении всего срока эксплуатации.

Сборные протяжки состоят из конструкционного стального вала и набора режущих втулок или секций из быстрорежущей стали. Такая конструкция обладает рядом технико-экономических преимуществ.

Во-первых, при поломке или износе одного участка нет необходимости заменять весь дорогостоящий инструмент - достаточно заменить поврежденную секцию. Во-вторых, это позволяет комбинировать различные марки сталей: корпус изготавливается из вязкой стали 40Х, обладающей высокой прочностью на разрыв, а режущие элементы - из премиальных твердых сплавов.

Сборные модели незаменимы для изготовления протяжек больших диаметров, где производство цельного инструмента из быстрорежущей стали было бы экономически неоправданным. Точность сборки обеспечивается прецизионной шлифовкой посадочных мест, что гарантирует отсутствие радиального биения и высокую соосность всех элементов, сопоставимую с цельными конструкциями.

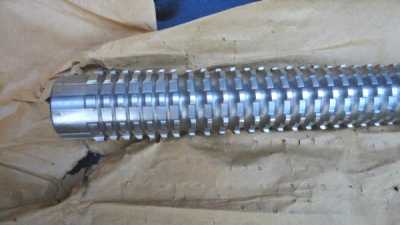

Шлицевые протяжки предназначены для высокопроизводительной обработки внутренних прямобочных, эвольвентных или остроугольных шлицев в отверстиях шестерен, втулок и муфт. Это один из самых сложных видов инструмента, так как каждый зуб должен иметь точный профиль шлица. При изготовлении таких протяжек используется прецизионное профильное шлифование с использованием алмазных кругов.

В зависимости от требований к детали протяжка может одновременно обрабатывать внутренний диаметр отверстия и нарезать шлицы, что гарантирует их идеальную соосность. Шлицевое протягивание в 15–20 раз производительнее фрезерования на зубодолбежных станках. Инструмент проектируется с учетом количества шлицев, которых может быть 6, 8, 10 или более.

Высокая жесткость и точность шлицевых протяжек обеспечивают легкую собираемость узлов трансмиссий и коробок передач, исключая необходимость индивидуальной подгонки деталей.

Цена производства протяжки складывается из стоимости дорогостоящей быстрорежущей стали, сложности её геометрии и объема инженерных расчетов. Изготовление этого инструмента всегда начинается с разработки индивидуального проекта: рассчитываются количество зубьев, форма стружечных канавок и режимы резания. Существенную часть стоимости составляет прецизионное шлифование каждого зуба и термическая обработка в специальных вертикальных печах.

Чем длиннее протяжка и чем сложнее профиль её режущей части, тем выше трудоемкость производства. Использование кобальтовых сплавов или нанесение износостойких покрытий также увеличивает смету. Заказчик должен понимать, что протяжка - инвестиционный инструмент: высокая начальная цена окупается за счет колоссальной производительности и возможности обработки тысяч деталей с неизменным качеством, что недоступно при использовании других методов металлообработки.

Передняя направляющая часть служит для центрирования инструмента в предварительно подготовленном отверстии заготовки. Её диаметр выполняется по минимальному допуску отверстия, что исключает перекос протяжки в начале рабочего хода. Это гарантирует перпендикулярность оси отверстия к торцу детали.

Задняя направляющая часть поддерживает инструмент в конце хода, когда последние режущие зубья выходят из заготовки. Она предотвращает падение протяжки и защищает калибрующие зубья от случайных повреждений о края детали.

При изготовлении протяжки эти части шлифуют с особой тщательностью, так как от их состояния зависит отсутствие вибраций в процессе резания. Правильная работа направляющих элементов позволяет добиться высокой точности позиционирования профиля относительно базовых поверхностей детали, что критично для сложных сборочных узлов в авиационной и автомобильной промышленности.

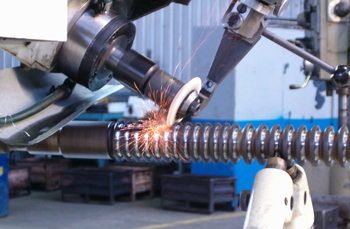

Переточка протяжки - процесс восстановления остроты режущих кромок путем шлифования передней поверхности зубьев. При правильной переточке наружный диаметр инструмента практически не изменяется, что позволяет сохранять точность обработки деталей. Для выполнения этой операции требуются специальное заточное оборудование и высокая квалификация мастера, так как необходимо строго выдерживать исходный угол заточки.

Своевременная переточка предотвращает катастрофический износ и выкрашивание зубьев. Обычно протяжка выдерживает от 10 до 25 переточек, прежде чем ресурс её режущей части будет полностью исчерпан. Контроль качества после заточки включает проверку радиуса скругления кромки и отсутствие прижогов металла.

Регулярное обслуживание инструмента позволяет поддерживать стабильную производительность станка и снижает риск брака дорогостоящих заготовок.

Нанесение тонкопленочных упрочняющих покрытий, таких как нитрид титана или нитрид титана-алюминия, методом физического осаждения из газовой фазы значительно повышает ресурс протяжки. Покрытие обладает сверхвысокой твердостью и очень низким коэффициентом трения. Это облегчает сход стружки и предотвращает её налипание на режущие кромки, что особенно важно при обработке вязких сталей и алюминиевых сплавов.

Слой покрытия толщиной всего в несколько микрометров снижает тепловую нагрузку на инструмент, позволяя увеличить скорость протягивания на 20–30%. Несмотря на то, что после первой переточки покрытие остается только на задней поверхности зуба, оно продолжает эффективно защищать инструмент от износа и коррозии.

Использование защищенных протяжек позволяет существенно сократить затраты на приобретение нового инструмента за счет увеличения интервалов между переточками в 2 или 3 раза.

При протягивании широких поверхностей образуется длинная и плотная стружка, которая может заполнить всё пространство между зубьями, привести к заклиниванию инструмента и повреждению поверхности детали. Для решения этой проблемы при изготовлении протяжек на режущих зубьях в шахматном порядке прорезаются стружкоделительные канавки. Они разделяют широкую стружку на несколько узких полосок, которые легче сворачиваются в спираль и удаляются из зоны резания.

Расчет количества и расположения этих канавок является важной частью проектирования инструмента. Без эффективного стружкоразделения невозможно добиться высокой чистоты поверхности при обработке глубоких отверстий. Наличие правильно выполненных канавок снижает общую силу резания и предотвращает образование кольцевых задиров на детали, обеспечивая стабильную работу оборудования даже при обработке труднообрабатываемых жаропрочных сплавов.
