Изготовление муфт МУВП

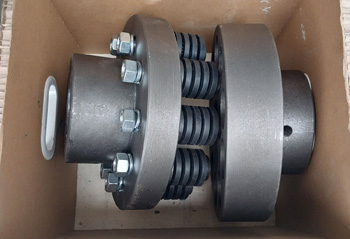

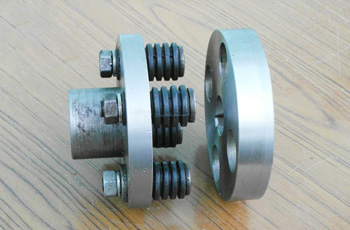

Применение упругих элементов из резины или полиуретана - ключевой фактор, определяющий компенсирующие свойства муфты МУВП. Резиновые втулки, надетые на стальные пальцы, выполняют роль демпфера, который поглощает энергию ударов и сглаживает пиковые нагрузки при пуске двигателя.

Благодаря эластичности материала муфта способна работать в условиях небольшой несоосности валов, не передавая изгибающие моменты на подшипниковые узлы агрегатов. Резина марки СБН или другие маслобензостойкие составы обеспечивают длительную эксплуатацию в условиях попадания смазки и пыли.

Важным преимуществом такой конструкции выступает возможность замены изношенных колец без демонтажа самих металлических полумуфт с валов. Тщательный подбор жесткости резины позволяет настроить систему на гашение резонансных колебаний конкретного привода.

Эластичность втулок нужно регулярно проверять, так как их затвердевание ведет к росту вибраций и ускоренному износу всей трансмиссии.

Выбор материала для изготовления корпуса муфты зависит от требуемой окружной скорости и от условий эксплуатации. Чугунные муфты (марки СЧ20 или СЧ25) дешевле в производстве, обладают отличными литейными свойствами и естественной способностью гасить вибрации. Но чугун хрупок и имеет ограничения по максимальной частоте вращения из-за риска разрыва центробежными силами.

Стальные полумуфты (из сталей 35, 45 или 40Х) значительно прочнее и позволяют работать на скоростях свыше 35 м/с. Они незаменимы для ответственных механизмов с частыми реверсами и ударными нагрузками. Процесс их изготовления включает высокоточную токарную обработку и фрезерование отверстий под пальцы. Стальные изделия также легче поддаются динамической балансировке.

При проектировании скоростных приводов предпочтение отдают стальным муфтам, так как это гарантирует безопасность работы узла на предельных оборотах двигателя.

Муфты МУВП спроектированы для компенсации трех видов смещений: осевого, радиального и углового. Согласно ГОСТ 21424-93 допустимое радиальное смещение для средних типоразмеров составляет от 0,2 до 0,6 мм, а угловой перекос - не более 1 градуса. Осевое смещение (разбег валов) может составлять от 1 до 5 мм в зависимости от габаритов муфты. Эти возможности обеспечиваются за счет зазоров между пальцами и отверстиями в ответной полумуфте, которые заполнены упругой резиной.

Важно понимать, что работа с максимальными отклонениями приводит к ускоренному нагреву и разрушению резиновых колец. Профессиональный монтаж подразумевает максимально точную центровку валов для минимизации нагрузки на упругие элементы.

При установке муфт используют лазерные центровщики, что позволяет увеличить ресурс резиновых втулок в несколько раз и снижает уровень шума в цехе.

Необходимость балансировки определяется рабочей частотой вращения механизма. Для муфт, работающих на скоростях до 1000–1500 об/мин, часто достаточно статической балансировки на ножах. Если же муфта устанавливается на вал высокооборотного электродвигателя или турбины, обязательна динамическая балансировка на специализированном стенде.

Даже небольшая разница в массе пальцев или неоднородность литья полумуфты на высоких скоростях вызывает сильное биение. Это приводит к быстрому выходу из строя подшипников и уплотнений. В процессе балансировки мастер удаляет лишний металл со щек полумуфт, добиваясь совпадения центра масс с осью вращения. Точность процедуры должна соответствовать классу G6.3 по стандарту ISO 1940.

При покупке муфт для скоростного оборудования заказчик вправе требовать протокол балансировки, так как это залог тихой и безаварийной работы всего агрегата.

Выбор муфты по ГОСТу начинается с расчета расчетного крутящего момента, который учитывает мощность двигателя и коэффициент режима работы. Номинальный момент муфты должен быть больше расчетного значения с запасом 20–50%. Например, для привода конвейера с частыми пусками применяется повышающий коэффициент.

Если выбрать муфту «впритык», резиновые втулки будут работать в режиме постоянной перегрузки, что вызовет их быстрое смятие. Стальные пальцы также могут подвергнуться деформации изгиба.

При производстве муфт на заказ инженеры проверяют соответствие выбранного типоразмера диаметрам соединяемых валов. Важно помнить, что муфты МУВП-1 предназначены для моментов от 6,3 Нм, тогда как МУВП-13 выдерживают до 16 000 Нм. Специалисты рекомендуют выбирать муфту на одну ступень выше по моменту, если механизм работает в условиях сильных толчков или вибраций.

Палец - силовой элемент, передающий всю нагрузку от одной полумуфты к другой. При изготовлении пальцев используется качественная конструкционная сталь марки 45 с обязательным проведением термической обработки (закалки). Поверхность пальца должна быть гладкой для исключения задиров резины, поэтому чистовое точение завершается шлифованием.

Конструкция включает резьбовую часть для фиксации в ведущей полумуфте и цилиндрическую рабочую зону под резиновые кольца. Точность диаметра пальца контролируется по допускам, обеспечивающим плотную посадку втулок. Некачественные «сырые» пальцы из мягкой стали быстро гнутся под нагрузкой, что приводит к перекосу муфты и аварийной остановке привода.

При замене пальцев необходимо использовать изделия только заводского производства с антикоррозийным оцинкованным покрытием для облегчения последующих разборок узла.

Металлообрабатывающие предприятия выпускают полумуфты с разными вариантами исполнения отверстий под валы. Самые распространенные - цилиндрические отверстия (исполнение 1 и 2 по ГОСТ) со шпоночным пазом.

Для оборудования, требующего максимально жесткой фиксации без люфтов, изготавливают муфты с коническими отверстиями (исполнение 3 и 4). Конусная посадка обеспечивает идеальную центровку и облегчает демонтаж массивных узлов. Точность расточки отверстий должна соответствовать 7-му или 8-му квалитету. В процессе производства на станках с ЧПУ обеспечивается строгая соосность посадочного места и отверстий под пальцы.

При оформлении заказа необходимо указывать форму конца вала и размеры шпонки, чтобы предприятие могло выпустить деталь, полностью готовую к установке без дополнительной расточки по месту.

Условия окружающей среды напрямую определяют ресурс упругих элементов муфты МУВП. Согласно ГОСТ 15150 изделия выпускают в разных исполнениях: У (умеренный климат), Т (тропический), ХЛ (холодный).

Для северных регионов с температурами до -60 градусов стандартная резина не подходит: она дубеет и крошится при первых оборотах вала. В таких случаях при изготовлении муфт применяют втулки из специальных морозостойких резиновых смесей или силикона. Металлические части для исполнения ХЛ производятся из хладостойких сталей марки 09Г2С.

В тропическом исполнении детали защищают многослойным антикоррозийным покрытием и комплектуют втулками, устойчивыми к плесени.

Процесс установки начинается с очистки валов от ржавчины и с проверки шпоночных соединений. Полумуфты устанавливают на валы с использованием легкого нагрева или прессового оборудования, при этом удары молотком по телу детали запрещены. После фиксации полумуфт проводится центровка агрегатов: замеряется радиальное и торцевое биение. Пальцы с надетыми резиновыми втулками вставляются в отверстия и затягиваются гайками со стороны ведущей полумуфты.

Важно обеспечить равномерную затяжку всех гаек для исключения перекоса. Зазор между торцами полумуфт должен соответствовать паспортным данным (обычно 2–5 мм), что предотвращает их соприкосновение при осевых смещениях валов. Правильно собранная муфта работает бесшумно и не имеет видимого биения при вращении. При монтаже используют фиксатор резьбы для гаек на пальцах, что предотвращает их самопроизвольное откручивание от вибрации.

Техническая приемка муфт на заводе включает визуальный осмотр и инструментальные замеры. Проверяются отсутствие раковин и трещин в литье или поковках, чистота обработки посадочных поверхностей. С помощью калибр-пробок контролируется точность диаметра отверстия под вал и шпоночного паза.

Решающее значение имеет проверка соосности отверстий под пальцы: малейший перекос сделает невозможным сборку муфты. Также проверяется твердость пальцев после термообработки на соответствие заданному диапазону (35–45 HRC).

Каждая партия изделий снабжается техническим паспортом и сертификатом на металл и резину. Наличие клейма ОТК на торце полумуфты является гарантией того, что изделие выдержит заявленный крутящий момент без разрушения.

При получении продукции стоит сверить фактическую маркировку на корпусе с данными в сопроводительной документации.

Работа муфты МУВП при отсутствии или критическом износе упругих втулок переводит узел в режим жесткого соударения металла о металл. Пальцы начинают биться о стенки отверстий ведомой полумуфты, что вызывает колоссальные динамические нагрузки на валы и подшипники. В таком режиме происходит быстрая деформация («разбивание») посадочных отверстий, после чего восстановление муфты становится невозможным.

Возникающие вибрации могут привести к поломке обмоток электродвигателя или разрушению зубьев в сопряженном редукторе. Кроме того, возрастает риск внезапного среза пальцев под нагрузкой. Характерным признаком такой неисправности является громкий металлический стук и появление стальной стружки под муфтой.

Осмотр резиновых элементов необходимо проводить не реже одного раза в месяц, так как своевременная замена копеечных втулок спасает от дорогостоящего капитального ремонта всего силового агрегата.

Производство по индивидуальным чертежам востребовано при модернизации старого оборудования или использовании импортных агрегатов с дюймовыми валами. На современных предприятиях с ЧПУ возможно изготовление муфт с любым диаметром ступицы и длиной посадочной части. Технологи могут изменить количество пальцев или их диаметр для достижения специфических характеристик крутильной жесткости.

Важный этап работы - инженерный расчет новой конструкции на прочность и балансировку. Изготовление нестандартных муфт позволяет избежать использования переходных втулок, которые снижают надежность узла.

При заказе оригинального изделия необходимо представить точные эскизы посадочных мест и данные о передаваемой мощности. Индивидуально изготовленная муфта обеспечит идеальную интеграцию в существующий механизм, исключая необходимость переделки валов и фундаментных рам.
