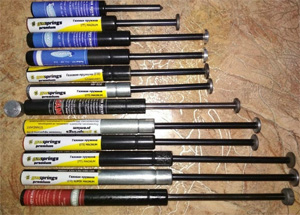

Производство газовых пружин

Основное рабочее тело при изготовлении газовых пружин - технически чистый азот. Выбор этого газа обусловлен его инертностью и стабильностью физических свойств.

В отличие от обычного атмосферного воздуха он не содержит паров влаги и активного кислорода, что исключает риск коррозии внутренней поверхности цилиндра и преждевременного старения уплотнительных элементов. Кроме того, использование азота гарантирует взрывопожаробезопасность устройства: при интенсивной работе пружины внутри корпуса находится масляный туман для смазки штока, который при контакте с кислородом под высоким давлением мог бы самовоспламениться.

Азот обеспечивает практически линейную характеристику нарастания давления при сжатии и минимально меняет свой объем при колебаниях температуры внешней среды. Чистота газа, закладываемая на этапе производства, напрямую определяет расчетный срок службы изделия и стабильность выдаваемого усилия в течение многих лет эксплуатации.

Правильная ориентация газовой пружины при монтаже - залог её долговечности и плавности хода. Техническое требование устанавливать деталь штоком вниз продиктовано необходимостью постоянной смазки сальникового узла.

Внутри цилиндра помимо сжатого газа находится определенное количество гидравлического масла. Когда шток направлен вниз, масло скапливается у уплотнения, обеспечивая его герметичность и снижая коэффициент трения при движении. Это предотвращает пересыхание резиновых манжет и исключает микроутечки газа. Кроме того, масло в нижней точке выполняет роль гидравлического демпфера: в самом конце хода распрямления поршень погружается в масляную ванну, что обеспечивает мягкую остановку без резкого удара.

При обратной установке смазка стекает к глухому торцу цилиндра, что ведет к сухому трению, быстрому износу зеркала штока и возникновению посторонних звуков при работе механизма.

Работа газовой пружины подчиняется законам газодинамики, согласно которым давление внутри замкнутого объема прямо пропорционально температуре. При изготовлении пружин расчетное усилие обычно указывается для температуры +20 градусов Цельсия. Техническая практика показывает, что при изменении температуры на каждые 10 градусов усилие пружины меняется примерно на 3,3 или 3,5%.

В зимний период на сильном морозе давление газа падает, и пружина может перестать удерживать крышку багажника или тяжелую дверь. Напротив, при сильном нагреве в подкапотном пространстве или на солнце давление возрастает, что увеличивает нагрузку на точки крепления и требует больших усилий для закрытия.

При проектировании механизмов инженеры закладывают запас мощности не менее 15%, чтобы компенсировать эти термические колебания и гарантировать работоспособность устройства в широком климатическом диапазоне.

При производстве газовых пружин качество поверхности штока определяет ресурс уплотнений. Существует два основных метода обработки: твердое хромирование и ионно-плазменное азотирование.

Хромирование создает на стальном стержне плотный слой металла с высокой отражательной способностью и твердостью. Это обеспечивает отличную защиту от коррозии и низкое трение. Однако азотирование сегодня считается более прогрессивным методом.

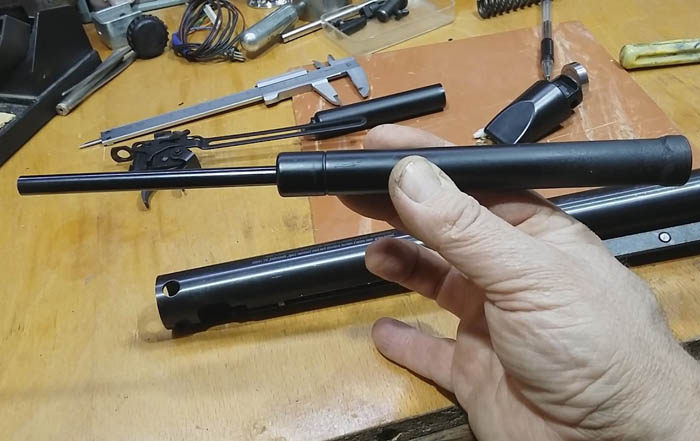

В процессе азотирования поверхность стали насыщается азотом, образуя сверхтвердый слой черного цвета, который интегрирован в структуру металла и не склонен к отслаиванию. Азотированные штоки имеют микропористую структуру, которая лучше удерживает масляную пленку, что снижает пусковое трение после длительного простоя.

Выбор технологии обработки зависит от предполагаемой интенсивности работы: для высоконагруженных промышленных систем чаще заказывают азотированные изделия из-за их исключительной стойкости к задирам и абразивному износу.

Герметичность газовой пружины обеспечивается сложной системой многокромочных уплотнений. Основным материалом для их изготовления служат полиуретаны повышенной износостойкости или специализированные каучуки типа нитрил-бутадиена.

Техническая задача манжеты - удерживать азот под давлением до 200 атмосфер, не допуская утечки ни одного кубического сантиметра газа в течение 5 или 10 лет. При производстве уплотнений учитывается химическая совместимость материала с гидравлическим маслом и его способность сохранять эластичность при температуре -40 градусов. Часто применяются комбинированные сальники, где основная губа удерживает газ, а внешняя выступает в роли грязесъемника, очищая шток от пыли перед его входом в цилиндр.

Качество обработки посадочного гнезда под уплотнение в корпусе цилиндра контролируется с точностью до микрона, так как малейшая неровность станет причиной потери давления и выхода пружины из строя.

Плавность остановки подвижной части механизма обеспечивается встроенным гидравлическим буфером. При изготовлении газовой пружины внутрь заливается строго дозированное количество масла определенной вязкости. В финальной фазе распрямления поршень сталкивается с объемом масла. Для прохождения через него в поршне предусмотрены калиброванные отверстия или клапаны с малым сечением.

Сопротивление перетеканию жидкости резко возрастает, что эффективно гасит кинетическую энергию массивной двери или крышки. Это предотвращает разрушение петель и исключает вибрацию конструкции.

Существуют модели с динамическим демпфированием, где скорость замедления зависит от продольной канавки на внутренней стенке цилиндра. Глубина и профиль этой канавки рассчитываются индивидуально для каждого типа изделий, позволяя добиться идеальной мягкости работы вне зависимости от веса поднимаемого груза.

Блокируемые газовые пружины отличаются возможностью фиксации штока в любом промежуточном положении. Технически это реализуется с помощью поршня со встроенным клапаном, который управляется тонким стержнем внутри полого штока. Когда клапан закрыт, перетекание газа между камерами невозможно, и пружина превращается в жесткую опору. При нажатии на кнопку клапан открывается, позволяя регулировать высоту кресла, наклон спинки кровати или положение операционного стола.

При изготовлении таких изделий важно различать жесткую и эластичную блокировку. В первом случае шток стоит неподвижно под нагрузкой, во втором газ обеспечивает небольшую амортизацию даже в заблокированном состоянии. Такие устройства рассчитаны на десятки тысяч циклов срабатывания клапана и требуют высокой чистоты обработки внутренних каналов для исключения заклинивания пускового механизма.

Усилие газовой пружины измеряется при выдвинутом штоке и является базовой характеристикой для подбора изделия. Для правильного расчета необходимо знать вес поднимаемого объекта, положение центра тяжести и координаты точек крепления пружины. Расчет ведется по правилу рычага: чем ближе точка опоры пружины к петле двери, тем большее усилие требуется для её подъема.

При проектировании инженеры учитывают не только вес, но и возможные снеговые или ветровые нагрузки. Малейшая ошибка в расчете на 20 или 30 ньютонов может привести к тому, что механизм будет либо самопроизвольно открываться, либо требовать чрезмерных усилий для закрытия.

На современных предприятиях каждое изготовленное изделие проходит контроль на динамометрическом стенде, результаты которого фиксируются в паспорте партии для подтверждения соответствия заданным техническим параметрам.

Стандартные газовые пружины низкого давления считаются необслуживаемыми и герметично завариваются на этапе производства. Попытка самостоятельной заправки таких изделий путем сверления корпуса или установки самодельных ниппелей не просто нежелательна, а смертельно опасна. Давление азота внутри может достигать 150 атмосфер, и нарушение целостности тонкостенного цилиндра может привести к его взрывному разрушению.

Однако существуют специальные серии газовых пружин высокого давления для штамповой оснастки, конструкция которых предусматривает наличие заправочного клапана. Такие устройства обслуживаются только на специализированных зарядных станциях с использованием сертифицированного оборудования.

При потере усилия в бытовой или автомобильной пружине технически единственным верным решением является её полная замена, так как износ уплотнений делает любую повторную закачку кратковременной и экономически неоправданной мерой.

Способ фиксации газовой пружины на оборудовании определяется типом концевых фитингов. Наиболее распространены шаровые шарниры, вилки и проушины.

Шаровые шарниры позволяют пружине отклоняться в нескольких плоскостях, что компенсирует возможные перекосы при движении крышки и предотвращает возникновение изгибающих нагрузок на шток. Вилочные крепления обеспечивают высокую жесткость соединения, но требуют идеальной соосности всех элементов.

При изготовлении фитингов используются высокопрочные стали или армированные полимеры. Резьбовое соединение наконечника со штоком позволяет проводить точную регулировку длины узла при монтаже. Важно помнить, что люфт в месте крепления вызывает ударные нагрузки при каждом срабатывании, что может привести к обрыву резьбы или разрушению посадочного пальца.

При заказе партии изделий выбор наконечника должен быть согласован с конструкцией ответных кронштейнов механизма.

Коэффициент прогрессивности характеризует разницу в усилии пружины при полностью выдвинутом и полностью сжатом штоке. В отличие от витых стальных пружин у газовых этот коэффициент значительно ниже и обычно составляет от 1,1 до 1,5 единиц. Это техническое свойство позволяет пружине выдавать практически постоянное усилие на всем пути движения, что облегчает работу человека при подъеме тяжелых панелей.

При изготовлении пружин коэффициент прогрессивности можно регулировать путем изменения соотношения диаметра штока и внутреннего диаметра цилиндра. Чем больше свободного объема остается в цилиндре при сжатии, тем меньше нарастает давление.

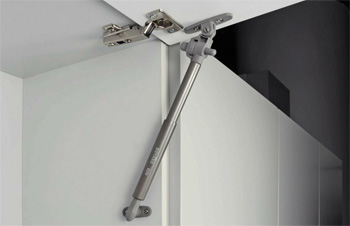

Низкая прогрессивность идеальна для мебельных фасадов, где важно исключить резкое выталкивание в начале хода, в то время как для мощных промышленных выталкивателей может потребоваться более высокая динамика роста усилия.
