Изготовление спиральных пружин

Основное техническое различие заключается в геометрии навивки и характере деформации материала. Винтовая пружина представляет собой проволочную спираль, витки которой смещены вдоль центральной оси, образуя объемную конструкцию.

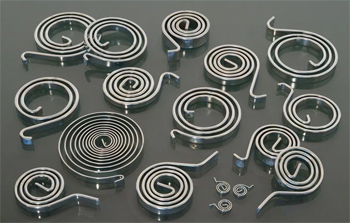

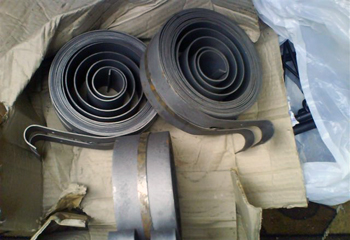

Спиральная, которую часто называют плоской или ленточной, изготавливается путем навивки стальной ленты в одной плоскости вокруг центрального вала, формируя так называемую архимедову спираль. При работе такой детали энергия аккумулируется за счет изгиба ленты при её закручивании. Это позволяет спиральным пружинам обеспечивать очень большой угол поворота (до нескольких десятков оборотов), что недоступно для винтовых моделей кручения.

Благодаря плоской форме такие изделия занимают минимальный объем вдоль оси вращения, что делает их незаменимыми в компактных измерительных приборах, часовых механизмах и устройствах автоматического возврата тросов или кабелей.

Применение стальной холоднокатаной ленты вместо круглой проволоки обусловлено необходимостью создания высокого крутящего момента при сохранении гибкости. Плоское сечение ленты позволяет распределять напряжения изгиба равномерно по всей ширине материала, что существенно повышает энергоемкость пружины.

При изготовлении спиральных пружин использование ленты толщиной от 0,2 до 5 мм обеспечивает идеальную плотность навивки: витки могут прилегать друг к другу максимально близко, не вызывая перекосов конструкции. Ширина ленты определяет жесткость пружины и её способность сопротивляться боковым нагрузкам.

Использование прецизионного ленточного проката с жесткими допусками по толщине гарантирует стабильность силовых характеристик в каждой партии изделий, что критично для работы точной механики и измерительного оборудования нефтегазовой или энергетической отраслей.

Состояние боковых кромок стальной ленты - определяющий фактор усталостной прочности спиральной пружины. В процессе эксплуатации при закручивании и распрямлении на краях ленты возникают максимальные растягивающие напряжения. Любая микроскопическая зазубрина, трещина или заусенец, оставшиеся после рубки заготовки, становятся мощными концентраторами напряжений. Именно с этих дефектов начинается развитие усталостной трещины, приводящей к внезапному разрушению пружины.

При профессиональном изготовлении кромки ленты подвергаются обязательной шлифовке и полировке до достижения радиусного или скругленного профиля. Это позволяет увеличить эксплуатационный ресурс изделия. Качественная обработка края также снижает вероятность зацепов между соседними витками и уменьшает внутреннее трение, обеспечивая плавность хода механизма в течение всего срока службы.

В спиральных пружинах витки часто соприкасаются друг с другом, особенно в полностью заведенном состоянии. Это создает эффект сухого трения, который приводит к возникновению гистерезиса - разницы между моментом закручивания и моментом отдачи энергии. Трение вызывает потерю полезной мощности и может приводить к прерывистому движению механизма.

При изготовлении пружин для борьбы с этим явлением применяют два метода. Первый - использование специальных антифрикционных покрытий на основе тефлона или дисульфида молибдена. Второй - конструктивное обеспечение небольшого зазора между витками (так называемые спиральные пружины с зазором). Если же требуется эффект демпфирования, трение между витками, напротив, рассчитывается как полезная нагрузка.

Регулярная смазка качественными синтетическими составами предотвращает износ металла и защищает поверхности от коррозии, что особенно важно для пружин, работающих в доводчиках дверей или стартерах.

Сталь 60С2А относится к группе высококачественных кремнистых сплавов и считается эталоном для изготовления спиральных пружин, работающих под большой нагрузкой. Кремний в ее составе обеспечивает высокий предел упругости и отличную сопротивляемость релаксации напряжений. Это означает, что пружина может находиться в заведенном состоянии в течение долгого времени без потери первоначального крутящего момента.

После закалки и отпуска детали из этой стали приобретают твердость от 42 до 48 единиц по шкале Роквелла. При производстве из стали 60С2А важно строго соблюдать режимы нагрева для предотвращения обезуглероживания поверхностного слоя, так как потеря углерода на глубину даже в несколько микрон резко снижает ресурс пружины.

Данная марка стали идеально подходит для мощных силовых пружин в энергетическом оборудовании и тяжелом машиностроении, гарантируя надежность при температурах до 200 градусов Цельсия.

Термическая обработка превращает навитую ленту в упругий элемент с памятью формы. Процесс включает закалку и последующий отпуск. Особенность спиральных пружин в том, что закалка часто проводится в специальных зажимных приспособлениях, чтобы сохранить плоскостность витков и исключить их коробление.

Температурный режим подбирается с точностью до 5 градусов, так как перегрев ведет к росту зерна металла и хрупкости. Отпуск проводится при температурах от +350 до +450 градусов в течение нескольких часов для снятия внутренних напряжений, возникших при холодной навивке. В результате сталь приобретает трооститную структуру, сочетающую высокую прочность с достаточной вязкостью.

Правильно проведенная термообработка исключает возможность самопроизвольного разрушения пружины под статической нагрузкой и гарантирует стабильность её геометрических размеров в течение десятилетий.

Пружины постоянного момента, или негаторовые пружины, - особый вид спиральных пружин, способных выдавать практически неизменное усилие на протяжении всего рабочего хода. Технически это достигается путем предварительного напряжения ленты таким образом, чтобы в свободном состоянии она стремилась скрутиться в плотный рулон.

При изготовлении лента проходит через систему роликов, которые придают ей заданный радиус кривизны, превышающий предел упругости материала. В результате получается пружина, момент которой не зависит от количества оборотов. Такие изделия незаменимы в механизмах выдвижения экранов, системах уравновешивания оконных рам и в приводах ремней безопасности.

Производство таких пружин требует сложнейших расчетов геометрии и прецизионного контроля свойств проката, так как малейшая неоднородность структуры ленты приведет к скачкам усилия при работе устройства.

Если спиральная пружина эксплуатируется в условиях высокой влажности или воздействия химикатов, например, в распредустройствах на открытом воздухе, для изготовления применяются коррозионностойкие сплавы. Наиболее популярна сталь марки 12Х18Н10Т и её аналоги. Нержавеющая сталь обладает отличной химической инертностью, но имеет меньший модуль упругости по сравнению с углеродистыми сталями, что учитывается при расчете толщины ленты.

В ряде случаев для медицинской техники или точных датчиков заказывают изготовление пружин из бериллиевой бронзы. Этот материал не только устойчив к коррозии, но и обладает высокой электропроводностью, а также является немагнитным.

При производстве нержавеющих пружин обязательным этапом является пассивация поверхности, которая создает плотную оксидную пленку, блокирующую доступ кислорода к металлу даже при наличии микротрещин в зоне максимального изгиба.

Расчет рабочего хода спиральной пружины базируется на длине ленты и размерах пространства между центральным валом и внутренним диаметром корпуса (барабана). Инженеры используют математическую модель, учитывающую изменение радиуса каждого витка при закручивании.

Важно, чтобы при максимальном взводе напряжения в наружных волокнах ленты не превышали 80% от предела текучести стали. Превышение этого порога приведет к необратимой деформации: пружина «сядет» и не вернет исходный момент. Также расчет должен исключать ситуацию полной блокировки витков, когда между ними не остается свободного места, что вызывает резкий скачок напряжений и обрыв ленты у места крепления.

При изготовлении на заказ специалисты проводят моделирование работы детали, подбирая оптимальное соотношение длины и толщины ленты для достижения требуемого количества циклов завода без потери надежности.

Надежность фиксации концов ленты чрезвычайно важна, так как именно на эти участки приходятся пиковые нагрузки. Внутренний конец обычно крепится к валу с помощью загнутого крючка, вставляемого в прорезь, или через специальное отверстие под зацеп. Внешний конец может фиксироваться к корпусу заклепками, винтами или путем плотной посадки загнутого края в паз барабана.

При изготовлении таких креплений важно избегать острых углов гибки ленты, так как они становятся очагами разрушения. Часто концы пружины подвергаются локальному отпуску для повышения пластичности металла в зоне крепления, что предотвращает хрупкий излом. В мощных силовых пружинах края ленты могут усиливаться дополнительными накладками.

Точность исполнения узлов крепления гарантирует, что пружина не выскочит из зацепления при резком высвобождении энергии, что обеспечивает безопасность эксплуатации механизма.

Чистота поверхности исходного стального проката напрямую влияет на сопротивляемость пружины контактному износу и усталости. При изготовлении спиральных пружин высокого класса точности используется лента с параметром шероховатости не выше 0,2 микрометра. Наличие на поверхности рисок, раковин или следов прокатки недопустимо, так как каждое такое несовершенство работает как концентратор напряжений под действием циклического изгиба.

Гладкая поверхность витков способствует сохранению устойчивой масляной пленки между ними, что резко снижает износ при трении. В процессе производства заготовки проходят визуальный и инструментальный контроль. Использование полированной ленты позволяет увеличить интервал между техническим обслуживанием механизмов и гарантирует стабильную работу приборов в течение 15 или 20 лет, предотвращая появление микротрещин на ранних этапах эксплуатации.
