Изготовление пружин растяжения

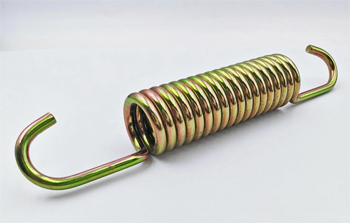

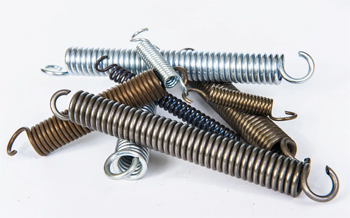

Тип торцевых захватов определяет надежность крепления пружины растяжения в механизме и удобство её монтажа. Наиболее востребованы полные петли и полупетли, которые выгибаются из крайних витков самой пружины. Полная петля считается классическим вариантом и обеспечивает надежную фиксацию в большинстве узлов. Полупетли применяются в компактных механизмах, где ограничено пространство для установки.

Существуют также удлиненные петли, позволяющие закрепить пружину на значительном удалении от оси её корпуса. При изготовлении важно соблюдать плавность радиуса перехода от тела пружины к захвату, так как именно здесь возникают критические напряжения. Для особо нагруженных систем используются петли с закладными резьбовыми шпильками или конические концы с вращающимися зацепами.

Выбор конкретной формы захвата зависит от амплитуды движения деталей и требуемого ресурса работы инструмента, так как неправильная геометрия ведет к быстрому излому проволоки в зоне изгиба.

Одна из ключевых технических особенностей пружин растяжения - наличие предварительного натяжения. В отличие от пружин сжатия, которые навиваются с шагом, пружины растяжения изготавливаются так, что их витки плотно прижаты друг к другу с определенным усилием. Это усилие удерживает пружину в сомкнутом состоянии до тех пор, пока внешняя нагрузка не превысит порог предварительного напряжения.

Технически это достигается путем создания обратного крутящего момента в проволоке в процессе навивки на станке. Предварительное натяжение позволяет существенно уменьшить габариты пружины при сохранении высокой жесткости. При проектировании и заказе важно точно указывать величину этого усилия, так как оно составляет значительную часть общей грузоподъемности детали.

Качественное изготовление гарантирует равномерность этого давления по всей длине изделия, что исключает появление зазоров между витками в ненагруженном состоянии.

Разрушение петель - самая распространенная причина выхода пружин растяжения из строя. Основная техническая проблема заключается в том, что в зоне перехода от спирали к петле возникают максимальные напряжения изгиба и кручения. Если радиус этого перехода слишком мал, в металле образуются микротрещины еще на этапе изготовления.

Для повышения долговечности при производстве применяют специальные методы гибки с использованием оправок увеличенного радиуса. Другим эффективным способом защиты становится дробеструйное упрочнение зоны захватов, которое создает на поверхности металла полезные напряжения сжатия.

В особо ответственных механизмах рекомендуется использовать пружины с ввинчивающимися коническими пробками вместо традиционных петель. Это полностью исключает риск излома проволоки, так как нагрузка передается через резьбовое соединение на все тело пружины равномерно, что увеличивает срок службы узла в 5 или даже 10 раз.

Для изготовления пружин растяжения выбирают высокоуглеродистые и легированные стали с высоким пределом прочности на разрыв.

В отечественной практике базовым материалом служит сталь марки 65Г, обладающая отличной упругостью. Для деталей, работающих в условиях интенсивных циклических нагрузок, наиболее эффективна сталь 60С2А. Благодаря добавлению кремния этот сплав меньше подвержен релаксации напряжений, что позволяет пружине сохранять исходную длину в течение многих лет.

В авиастроении и в точном приборостроении часто используют хромованадиевую сталь 51ХФА, которая отличается высокой вязкостью и сопротивляемостью к образованию усталостных трещин.

При выборе материала важно учитывать не только прочность, но и пластичность, необходимую для формирования петель. Использование качественного сырья позволяет пружине выдерживать растяжение до двух или трех длин собственного корпуса без необратимой деформации.

Процесс термической обработки помогает изделию сформировать упругие свойства. После холодной навивки пружины растяжения в обязательном порядке проходят процедуру низкотемпературного отпуска. Это необходимо для снятия внутренних напряжений, возникших при деформации проволоки и формировании петель.

Температура в печи обычно поддерживается в диапазоне от +250 до +350 градусов Цельсия. Если пропустить этот этап, пружина будет склонна к самопроизвольной осадке и хрупкому разрушению при первом же рабочем цикле.

Для изделий горячей навивки из прутков диаметром свыше 12 мм проводится полная закалка в масле с последующим средним отпуском. Правильно проведенная термообработка стабилизирует структуру металла и фиксирует величину предварительного натяжения. Это гарантирует, что после снятия нагрузки пружина мгновенно вернется к исходным размерам без остаточного удлинения.

При заказе пружин растяжения необходимо четко указывать взаимное угловое расположение петель. В технической документации этот параметр фиксируется как угол между плоскостями захватов. Расположение под углом 180 градусов означает, что петли лежат в одной плоскости и направлены в разные стороны. Угол 90 градусов подразумевает перпендикулярность захватов относительно друг друга.

Правильная ориентация петель критична для механизмов с жесткой фиксацией осей крепления. Если при изготовлении этот параметр не соблюден, при монтаже монтажнику придется принудительно перекручивать пружину вокруг её оси. Это создает в проволоке дополнительные паразитные напряжения кручения, которые в сочетании с рабочей нагрузкой на растяжение могут привести к мгновенному перелому витка.

Современные навивочные автоматы с программным управлением позволяют выдерживать заданный угол с точностью до 5 градусов, обеспечивая легкую сборку узла.

Производство пружин растяжения из нержавеющей стали марок 12Х18Н10Т или AISI 302 востребовано в медицине, пищевой и химической промышленности. Главное преимущество таких изделий - абсолютная устойчивость к коррозии без необходимости нанесения дополнительных покрытий.

Но нержавеющая сталь имеет технологические особенности: она обладает меньшим модулем упругости по сравнению с углеродистыми сталями, что требует пересчета диаметра проволоки для достижения аналогичной жесткости. При изготовлении таких пружин важно избегать перегрева металла, так как это может привести к потере антикоррозийных свойств. После навивки изделия проходят процесс пассивации, который создает на поверхности плотную оксидную пленку.

Нержавеющие пружины растяжения способны работать в контакте с водой и агрессивными средами, сохраняя стабильность силовых характеристик в широком диапазоне температур.

Безопасная эксплуатация пружины возможна только в пределах её упругой деформации. При проектировании инженеры рассчитывают предельную длину растяжения, за границей которой в металле начинаются необратимые пластические изменения. Этот параметр напрямую зависит от индекса пружины и марки стали.

Обычно максимальное удлинение не должно превышать 85 процентов от теоретического предела прочности проволоки. При превышении этого значения пружина не вернется в исходное состояние, между её витками появятся видимые щели, а предварительное натяжение исчезнет.

Изготовление пружин на заказ включает обязательное тестирование опытных образцов на разрывных машинах. Это позволяет точно определить рабочий ход инструмента и гарантировать безопасность механизма. Знание предела растяжения помогает избежать аварийных ситуаций, связанных с обрывом петель или полной потерей жесткости пружинного узла.

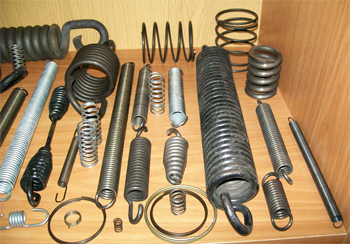

Хотя цилиндрические пружины растяжения являются стандартом, в некоторых случаях эффективнее использовать коническую или бочкообразную форму. Конические пружины позволяют добиться переменной жесткости: по мере растяжения усилие возрастает нелинейно. Бочкообразные модели, у которых диаметр витков в середине больше, чем на краях, отличаются повышенной устойчивостью к боковым вибрациям и резонансу. Такие конструкции реже задевают сопряженные детали механизма при работе.

Изготовление фасонных пружин растяжения технически сложнее и требует применения многокоординатных станков. Подобные решения часто используют в автомобильных узлах и спортивном инвентаре, где необходимо обеспечить плавность нарастания усилия и долговечность при интенсивных колебаниях.

Использование переменного диаметра витков позволяет инженерам более гибко настраивать кинематику привода при сохранении компактных размеров узла.

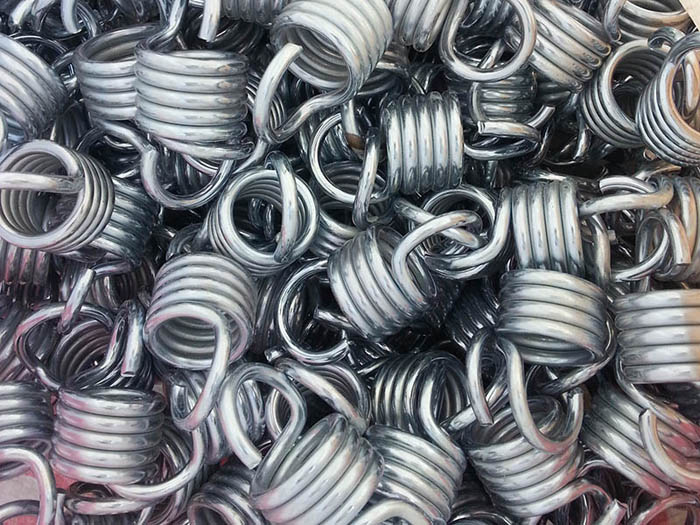

Для защиты стальных пружин от атмосферной коррозии применяют разные виды покрытий.

Гальваническое цинкование обеспечивает отличную электрохимическую защиту, но требует обязательного обезводороживающего отжига после процедуры для предотвращения хрупкости.

Порошковое полимерное окрашивание создает на поверхности толстый и прочный слой, устойчивый к механическим повреждениям и солям. Однако при изготовлении пружин растяжения с плотной навивкой важно учитывать, что краска может склеивать витки между собой, что изменит жесткость детали при первом срабатывании. Поэтому для таких изделий чаще выбирают химическое оксидирование или фосфатирование с последующим промасливанием. Эти методы не увеличивают толщину проволоки и позволяют сохранить полную подвижность витков.

Правильно подобранное покрытие увеличивает срок эксплуатации пружины в уличных условиях в три раза, предотвращая преждевременное усталостное разрушение.

Если в конструкции пружины растяжения вместо стандартных петель используются резьбовые вставки или заглушки, торцы изделия должны подвергаться прецизионной шлифовке. Процесс подразумевает создание плоской поверхности на крайнем витке, перпендикулярной оси пружины.

Это необходимо для обеспечения плотного и равномерного прилегания винтового элемента к телу пружины. Без шлифовки нагрузка при растяжении будет передаваться через одну точку контакта, что вызовет перекос и приведет к быстрому вырыванию вставки или поломке крайнего витка.

Изготовление пружин с такой конфигурацией требует высокой точности мехобработки, так как шаг резьбы вставки должен идеально совпадать с шагом навивки конца пружины. Шлифованные торцы обеспечивают монолитность соединения, позволяя передавать огромные усилия, которые недоступны для классических петельных захватов, что особенно важно в тяжелом машиностроении.

Контроль качества пружин растяжения на производстве включает обязательные силовые испытания. Каждое изделие из партии или выборочная группа проверяются на автоматических стендах. Процесс замера включает растяжение пружины до нескольких контрольных точек длины с фиксацией возникающего усилия. Полученная диаграмма сравнивается с проектными значениями жесткости.

Особое внимание уделяется проверке усилия предварительного натяжения в момент начала расхождения витков. Если параметры отклоняются более чем на 5 или 10 процентов, вся партия отправляется на переработку или корректировку режима термообработки. Также проводятся тесты на остаточную деформацию после многократного растяжения.

Документальное подтверждение этих испытаний гарантирует заказчику, что каждая заказанная деталь обеспечит требуемое функционирование механизма и будет полностью взаимозаменяема при последующих закупках.
