Изготовление запчастей для спецтехники

Выбор износостойких сталей продиктован экстремальными условиями работы ковшей экскаваторов, кузовов самосвалов и ножей грейдеров. В отличие от обычных конструкционных марок стали такие материалы обладают высокой твердостью по всей толщине листа, а не только на поверхности. Это достигается за счет точного подбора легирующих элементов и уникальной технологии закалки в заводских условиях.

Детали из особо прочных сталей способны сопротивляться интенсивному абразивному воздействию песка, щебня и горной породы в течение длительного времени. Кроме того, материал обладает хорошей ударной вязкостью, что предотвращает появление трещин при резких контактах с препятствиями.

Производителю важно использовать только метод лазерной или гидроабразивной резки, так как перегрев кромок при газовой резке может снизить твердость металла.

Шарнирные узлы спецтехники испытывают колоссальные удельные давления и работают в условиях ограниченной смазки. Для изготовления пальцев применяют легированные стали (например, 40Х или 30ХГСА) с обязательной поверхностной закалкой токами высокой частоты (ТВЧ). Глубина закаленного слоя должна составлять 2–5 мм, что обеспечивает твердость поверхности 56–62 HRC при сохранении вязкой сердцевины.

Втулки часто изготавливают из износостойких сталей или антифрикционной бронзы. Важный этап - финишное шлифование с соблюдением допусков по 6-му или 7-му квалитету точности. Наличие спиральных или кольцевых смазочных канавок на внутренней поверхности втулки позволяет равномерно распределять смазку по всему пятну контакта.

При монтаже новых пальцев и втулок всегда проверяйте соосность проушин, чтобы избежать неравномерного износа и заклинивания узла под нагрузкой.

Шток гидроцилиндра - прецизионная деталь, от качества которой зависит герметичность всей гидравлической системы машины. При изготовлении штоков используют качественный круглый прокат, который подвергается многократному шлифованию и последующему твердому хромированию.

Слой хрома толщиной 20–30 микрон придает поверхности высокую твердость и исключительную гладкость (шероховатость Ra не более 0,2). Это минимизирует трение о манжеты и защищает металл от коррозии и царапин. Любая забоина или риска на штоке приведет к мгновенному износу уплотнений и утечке гидравлического масла.

Профессиональное производство включает проверку прямолинейности штока на всей его длине для исключения боковых нагрузок на направляющие. При замене поврежденного штока выбирайте изделия с индукционной закалкой под слоем хрома для защиты от механических повреждений при работе в карьере.

Ведущие звездочки и направляющие колеса (ленивцы) подвергаются постоянному абразивному износу и высоким контактным нагрузкам от гусеничной цепи. При производстве таких деталей методом литья или плазменной резки из толстого листа особое внимание уделяется профилю зуба. Радиус впадины должен строго соответствовать диаметру втулки цепи для предотвращения ударов и преждевременного износа зацепления.

Рабочие поверхности зубьев проходят обязательную закалку ТВЧ для достижения высокой износостойкости. Для ленивцев важным этапом становится прецизионная расточка посадочных мест под двухконусные уплотнения (Floating Seals), которые предотвращают вытекание смазки из оси. Использование качественных сталей с высоким содержанием марганца позволяет деталям ходовой части «самоупрочняться» в процессе работы под давлением.

При эксплуатации спецтехники стоит регулярно контролировать степень износа зубьев звездочки, так как их деформация ведет к ускоренному растяжению дорогостоящей гусеничной ленты.

Да, причем изготовление деталей по образцу (реверс-инжиниринг) очень эффективно при отсутствии поставок оригинальных комплектующих для техники CAT, Komatsu, Volvo или JCB.

Процесс начинается с 3D-сканирования или инструментального обмера предоставленного образца. Инженер восстанавливает первоначальные размеры, компенсируя накопленный износ. Важнейший этап - спектральный анализ металла для точного определения марки оригинального сплава и его твердости. Он позволяет подобрать адекватный российский аналог или улучшить характеристики детали за счет применения более современных материалов.

Использование станков с ЧПУ гарантирует, что новая запчасть встанет на место без доработки напильником. Для сложных корпусных деталей целесообразно сначала изготовить пластиковый прототип на 3D-принтере для проверки собираемости узла перед запуском производства в металле.

Восстановление несущих конструкций спецтехники требует применения специальных технологий сварки, так как эти узлы изготавливают из высокопрочных низколегированных сталей (например, 09Г2С или S355).

При сварке толстостенных элементов обязателен предварительный подогрев зоны стыка до 150–200 градусов для предотвращения образования холодных трещин. Используются электроды или сварочная проволока с низким содержанием водорода, обеспечивающие высокую пластичность шва. Не менее важна разделка кромок под углом для обеспечения полного провара на всю толщину металла.

После сварки рекомендуется проводить ультразвуковой контроль шва на отсутствие скрытых пор и непроваров. Для снятия внутренних напряжений зону ремонта подвергают локальному термическому отпуску. Тщательное соблюдение сварочного регламента гарантирует, что отремонтированная стрела выдержит паспортные нагрузки без риска внезапного разрушения в зоне термического влияния.

При выпуске заготовок методами ковки, литья или газовой резки в металле возникают значительные внутренние напряжения и неоднородность структуры. Если сразу приступить к чистовой расточке посадочных мест, деталь может самопроизвольно деформироваться после снятия со станка. Процедура нормализации заключается в нагреве заготовки до критической температуры с последующим медленным охлаждением на воздухе. Это измельчает зерно металла, выравнивает его твердость и стабилизирует геометрию.

Для крупногабаритных валов, осей и рам нормализация обязательна, так как гарантирует точность размеров и отсутствие «поводок» при дальнейшей эксплуатации. Профессионально подготовленная заготовка легче поддается резанию, что снижает износ инструмента и повышает качество поверхности.

При заказе сложных деталей следует уточнить наличие этапа термической стабилизации в технологической карте производителя.

Радиаторы спецтехники работают в условиях сильной запыленности, вибраций и высокого давления в системе охлаждения. При их производстве на заказ применяют усиленные медные или алюминиевые соты с увеличенным шагом ламелей для облегчения очистки. Все соединения трубок с бачками выполняют методом высокотемпературной пайки в печах с защитной атмосферой, что обеспечивает герметичность и механическую прочность.

В отличие от автомобильных аналогов радиаторы для спецтехники часто имеют стальные каркасы (рамки) для защиты от перекосов при движении по бездорожью. Важный этап - проверка изделия на вибростенде и опрессовка давлением, превышающим рабочее в 1,5 раза.

Качественно изготовленный радиатор должен обеспечивать эффективный теплоотвод даже при забитых на 30% сотах. При выборе исполнителя отдавайте предпочтение тем, кто использует антикоррозийные покрытия для защиты алюминиевых сот от воздействия агрессивных внешних сред.

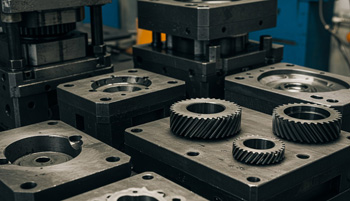

Для механизмов поворота платформы экскаватора или крана используются зубчатые пары с большим модулем, воспринимающие колоссальные нагрузки. Погрешность в шаге зубьев или отклонение профиля эвольвенты ведут к неравномерному распределению усилий, что вызывает точечное выкрашивание металла и быстрый излом зубьев.

На производстве такие детали обрабатывают на зубофрезерных станках с ЧПУ с последующим зубошлифованием. Точность зацепления должна соответствовать 8-му или 9-му классу по ГОСТ 1643. Обязательным является упрочнение рабочих поверхностей методом закалки ТВЧ или азотирования.

Качественно изготовленная шестерня работает плавно, без рывков и повышенного шума, что существенно снижает нагрузку на редуктор и гидромотор привода. При замене шестерни рекомендуется проверять состояние сопряженной рейки, так как работа новой детали по изношенному профилю сокращает её ресурс на 50%.

Эксплуатация спецтехники при температурах ниже -40 градусов требует использования хладостойких материалов, устойчивых к хрупкому разрушению. Обычные углеродистые стали при сильном морозе становятся ломкими, что приводит к аварийным разломам стрел, осей и рам при ударных нагрузках.

Для таких условий при изготовлении запчастей применяются низколегированные стали с содержанием никеля и марганца (например, 09Г2С-15 или 10ХСНД). Эти сплавы сохраняют ударную вязкость при экстремально низких температурах. В процессе производства строго контролируется режим термической обработки для предотвращения роста зерен металла.

Тщательный подбор материала на этапе заказа запчастей позволяет избежать дорогостоящих простоев техники и обеспечивает безопасность проведения работ в зимний период. Для работы на севере всегда заказывайте запчасти с маркировкой стали, подтверждающей её хладостойкость по результатам испытаний на ударный изгиб при -60°C.

Спектральный анализ позволяет мгновенно определить химический состав сплава, из которого изготовлена оригинальная деталь. Это важно для понимания, какие легирующие добавки завод-изготовитель использовал для достижения заданных свойств прочности и износостойкости. Метод основан на анализе спектра света, возникающего при искровом разряде на поверхности металла; он является неразрушающим и требует лишь небольшой зачистки площадки.

На основе полученных данных технолог подбирает отечественный аналог стали или разрабатывает индивидуальный режим термообработки для обеспечения идентичности характеристик новой детали. Без точного знания состава невозможно гарантировать, что деталь-дубликат прослужит столько же, сколько оригинал. Проведение спектрального анализа на этапе приема заказа - признак профессионального подхода предприятия к вопросам надежности и долговечности выпускаемой продукции.
