Производство болтов

Класс прочности болтов из углеродистых сталей обозначается двумя цифрами, разделенными точкой (например, 5.8, 8.8, 10.9, 12.9). Первое число, умноженное на 100, показывает минимальное значение предела прочности на растяжение в МПа (Н/мм²). Второе, умноженное на 10, определяет отношение предела текучести к пределу прочности в процентах. Например, болт класса 10.9 выдерживает нагрузку 1000 МПа, а его деформация станет необратимой при достижении 90% от этой величины.

Достижение высоких показателей (от 8.8 и выше) требует обязательного проведения термической обработки: закалки и отпуска. Для ответственных соединений в машиностроении применяются только высокопрочные болты классов 10.9 и 12.9 из легированных сталей.

При проектировании узла класс прочности выбирают с учетом коэффициента запаса, чтобы исключить риск разрыва стержня при пиковых нагрузках.

Холодная высадка - процесс формирования головки болта из проволоки-катанки в закрытых матрицах без предварительного нагрева. Главное достоинство технологии заключается в сохранении непрерывной структуры волокон металла, которые не перерезаются, а плавно огибают контур головки. Это существенно повышает прочность метиза на отрыв головки по сравнению с методом точения.

В процессе деформации происходит наклеп, увеличивающий твердость стали. Холодная высадка обеспечивает высочайшую производительность (до нескольких сотен штук в минуту) и практически полное отсутствие отходов металла. Метод гарантирует безупречную повторяемость размеров, что важно для автоматизированных сборочных линий.

Для повышения ресурса инструмента при холодной высадке используют специализированные фосфатированные заготовки, обеспечивающие минимальное трение в матрицах.

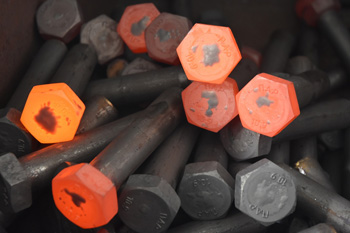

К технологии горячей объемной штамповки прибегают в случаях, когда диаметр болта превышает 24–30 мм или длина изделия слишком велика для холодновысадочных автоматов. Нагрев заготовки до температур +1000–1150 градусов обязателен при работе с высоколегированными и труднодеформируемыми сталями.

В нагретом состоянии сопротивление металла падает, что позволяет формировать сложные головки (например, квадратные или Т-образные) с меньшими усилиями на пресс. Горячий метод позволяет избежать внутренних напряжений и микротрещин в массивных деталях.

Минус технологии - появление окалины, которая требует последующей очистки. Горячая штамповка незаменима при производстве крупногабаритных болтов для мостовых конструкций, судостроения и тяжелого машиностроения.

После завершения штамповки массивные болты проходят обязательную стадию нормализации для выравнивания структуры металла.

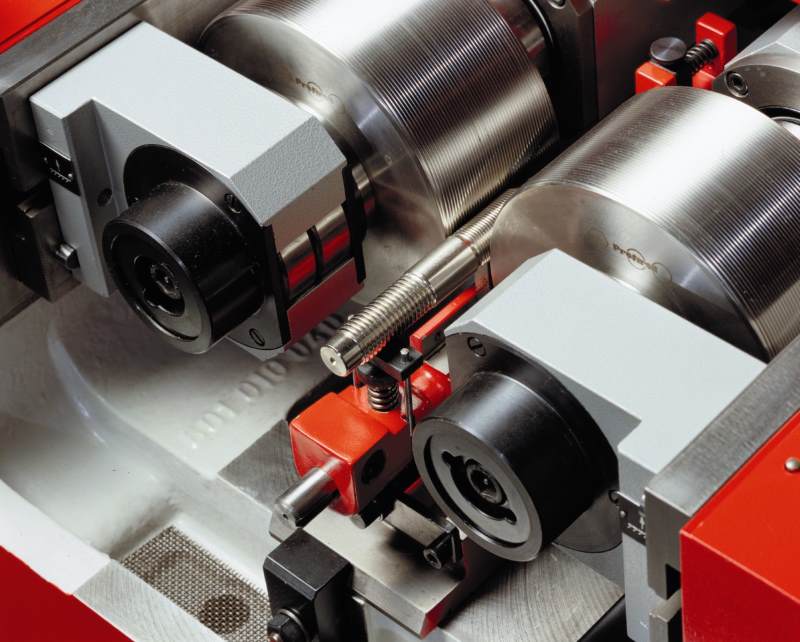

Накатка резьбы выполняется методом пластической деформации заготовки между вращающимися роликами или плоскими плашками. В отличие от нарезания резцом, при котором стружка удаляется и волокна металла перерезаются, накатка сминает поверхностный слой, упрочняя его. Это повышает прочность витков на срез и существенно увеличивает усталостную выносливость болта.

Накатанная резьба имеет более низкую шероховатость, что снижает коэффициент трения при завинчивании и предотвращает задиры металла. В серийном производстве накатка в десятки раз быстрее токарной обработки, что снижает себестоимость продукции. Технология позволяет экономить до 15% металла, так как диаметр заготовки под накатку меньше номинального диаметра резьбы.

Для болтов, работающих в условиях постоянных вибраций, использование накатной резьбы обязательно.

Фундаментные болты - массивный крепеж, предназначенный для фиксации зданий и оборудования к бетонному основанию. Они изготавливаются из круглой сортовой стали диаметром от 12 до 140 мм. Основные типы включают прямые, изогнутые, с анкерной плитой и съемные модели.

Для производства таких изделий в северном исполнении применяется хладостойкая сталь 09Г2С, способная выдерживать нагрузки при температурах до -70 градусов. Специфика изготовления заключается в сочетании гибки массивного прутка и нарезания длинных участков метрической резьбы. Если болт предназначен для работы в агрессивных грунтах, его резьбовая часть подвергается горячему цинкованию.

Точность изготовления анкерных болтов определяет легкость монтажа тяжелых колонн и станков. При установке фундаментного крепежа строго соблюдают проектную глубину заделки, так как от этого зависит сопротивляемость всей конструкции на вырыв.

Призонные болты (например, по ГОСТ 7817-80) предназначены для установки в отверстия, обработанные разверткой, без зазора. В отличие от обычных болтов они работают не только на растяжение, но и на срез, выполняя функцию штифта.

Стержень такого болта имеет прецизионно обработанную цилиндрическую поверхность с допуском по 6-му или 8-му квалитету (например, k6 или h8). Это обеспечивает жесткую фиксацию деталей относительно друг друга и исключает малейшие смещения в узле при ударных нагрузках.

Изготовление призонных болтов на заказ включает этап финишного шлифования стержня для достижения зеркальной чистоты и точного диаметра. Такие метизы незаменимы в соединительных муфтах валов, деталях авиационных двигателей и роторах турбин. Использование призонного крепежа позволяет создавать монолитные разъемные соединения, способные передавать огромные крутящие моменты без деформации отверстий.

Дорожные (барьерные) болты эксплуатируются в крайне агрессивных условиях: они выдерживают постоянный контакт с влагой, грязью и противогололедными реагентами. Для обеспечения их долговечности наиболее эффективно горячее цинкование по ГОСТ 9.307-89. Слой цинка толщиной 40–80 микрон создает прочную броню, устойчивую к механическому износу.

Специфика дорожного болта в полукруглой головке и наличии квадратного подголовка, который фиксирует метиз в стойке ограждения, предотвращая проворачивание при затягивании гайки. Изготовление таких изделий ведется методом холодной высадки с последующим упрочнением. Качественное цинкование гарантирует отсутствие ржавых подтеков на конструкциях в течение 20–30 лет.

При монтаже дорожных ограждений нужно следить за тем, чтобы резьба болта была защищена от попадания бетона или песка для обеспечения проектного усилия прижима секций.

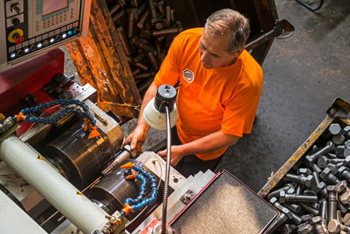

Производство метизов с нетиповыми характеристиками (нестандартная длина резьбы, специфический шаг, уникальная форма головки) требует применения универсального станочного парка с ЧПУ. В отличие от массовых автоматов такие станки позволяют вытачивать болты из прутка любой марки стали, обеспечивая высокую точность соосности.

Главная трудность заключается в нарезании резьб больших диаметров или мелких шагов, требующих подбора специального инструмента. Индивидуальный заказ позволяет интегрировать в болт дополнительные функции: отверстия под контровку проволокой, внутренние каналы для смазки или пазы под датчики. Тщательная инженерная проработка чертежа позволяет выпускать крепеж для восстановления уникального импортного оборудования.

При заказе штучных болтов необходимо учитывать, что их себестоимость выше серийных аналогов из-за затрат на проектирование и наладку оборудования.

Откидные болты (ГОСТ 3033-79) имеют головку в виде петли и используются в быстросъемных соединениях: люках, зажимах и станочных приспособлениях. Они позволяют оперативно ослабить крепление и откинуть болт в сторону без полного выкручивания гайки.

Рым-болты (DIN 580) предназначены для захвата и перемещения тяжелых агрегатов. Вместо стандартной шляпки они оснащены стальным кольцом, в которое зацепляется крюк крана.

Производство рым-болтов относится к критически важным операциям, так как они работают в режиме прямого подъема груза. Изготавливаются они методом горячей штамповки для обеспечения монолитности кольца и стержня. Испытания каждого рым-болта на разрыв под нагрузкой, превышающей рабочую в 2–4 раза, является обязательным требованием безопасности.

Для рым-болтов необходимо всегда проверять плотность их ввинчивания в корпус оборудования, так как зазор под буртиком кольца может привести к излому стержня при подъеме.

Самоконтрящиеся (стопорные) болты разработаны для предотвращения самоотвинчивания в узлах, подверженных сильной вибрации, таких как двигатели и подвески. На нижнюю поверхность головки такого крепежа наносят специальные зубчатые насечки или устанавливают пресс-шайбу с рифлением. При затяжке эти элементы врезаются в металл детали, создавая мощное сопротивление обратному вращению. Другой вариант - нанесение на резьбу полоски из полиамида или микрокапсулированного клея, который полимеризуется при вкручивании.

Использование таких болтов избавляет от необходимости применения гроверных шайб, шплинтов и проволочной контровки, что упрощает конструкцию и снижает вес узла. Это технологичное решение существенно повышает надежность сборки и сокращает время на техническое обслуживание механизмов.

При повторном использовании самоконтрящихся болтов с клеевым слоем следует обязательно наносить свежий резьбовой герметик для восстановления стопорных свойств.
