Шарнирные подшипники

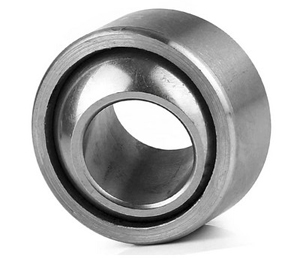

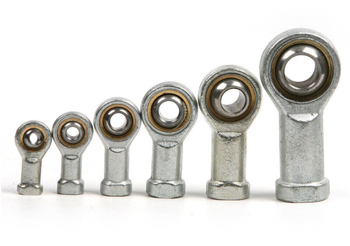

Шарнирные подшипники принципиально отличаются от стандартных шариковых или роликовых узлов отсутствием тел качения. В их конструкции реализуется принцип трения скольжения между двумя сферическими поверхностями: наружного и внутреннего колец. Это позволяет подшипнику воспринимать колоссальные статические и динамические нагрузки при относительно малых скоростях вращения.

Главная техническая задача такого узла заключается в обеспечении подвижности соединений при наличии перекосов вала или корпуса, которые неизбежно возникают в тяжелой технике и строительных конструкциях.

Благодаря большой площади контакта сфер шарнирные подшипники способны выдерживать огромные радиальные, осевые или комбинированные усилия, распределяя давление по всей поверхности скольжения. Это делает их незаменимыми в узлах подвески спецтехники, гидроцилиндрах и рычажных механизмах, где использование подшипников качения привело бы к их мгновенному разрушению из-за ударных воздействий.

Выбор материала пары скольжения - определяющий фактор при заказе изготовления шарнирных подшипников. Пары трения типа «сталь по стали» предназначены для работы в условиях тяжелых переменных нагрузок и сильных ударов. Они требуют регулярного подвода пластичной смазки через специальные отверстия и канавки в кольцах. Такие подшипники наиболее долговечны в экскаваторах, кранах и другой строительной технике.

Самосмазывающиеся пары трения, где стальная сфера контактирует со слоем из композитного материала или фторопласта, называются необслуживаемыми. Они обладают крайне низким коэффициентом трения и не требуют смазки в течение всего срока службы. Их выбирают для механизмов, где обслуживание затруднено, или в тех случаях, когда недопустимо загрязнение среды маслом. Однако необслуживаемые модели более чувствительны к ударным нагрузкам и абразивному загрязнению, поэтому их чаще применяют в авиастроении и точных манипуляторах.

Радиус кривизны сферических поверхностей - важный геометрический параметр, определяющий несущую способность и плавность хода шарнирного подшипника. При изготовлении деталей точность совпадения радиусов наружного и внутреннего колец контролируется до нескольких микрон. Если радиусы будут существенно различаться, площадь контакта сократится до узкой полосы, что приведет к росту удельного давления и лавинообразному износу поверхностей.

В процессе производства для достижения идеального сопряжения применяют методы прецизионного точения и последующего шлифования на станках с программным управлением. Правильно рассчитанный радиус позволяет подшипнику отклоняться на заданный угол (обычно от 5 до 20 градусов) без заклинивания и потери жесткости.

Точное соблюдение геометрии сферы гарантирует равномерное распределение нагрузки, исключает возникновение люфтов и обеспечивает стабильную работу узла даже при максимальных проектных нагрузках в тяжелых климатических условиях.

Нанесение слоя твердого хрома на сферическую поверхность внутреннего кольца значительно повышает эксплуатационный ресурс шарнирного подшипника. Хромирование решает сразу несколько технических задач: радикально увеличивает поверхностную твердость, снижает коэффициент трения и обеспечивает превосходную защиту от коррозии.

Слой хрома толщиной от 15 до 30 микрон обладает высокой микротвердостью, что предотвращает появление задиров и царапин при попадании в зону трения мелких абразивных частиц. Гладкая зеркальная поверхность способствует сохранению целостности масляной пленки в обслуживаемых подшипниках и продлевает жизнь полимерному слою в самосмазывающихся моделях.

При изготовлении прецизионных узлов хромированная поверхность подвергается финишному полированию, что позволяет достичь шероховатости на уровне нескольких сотых долей микрометра. Это обеспечивает бесшумность работы и минимизирует тепловыделение при интенсивном движении шарнира под нагрузкой.

Шарнирные подшипники - ключевой элемент проушин гидроцилиндров. Они обеспечивают их подвижное крепление к раме машины или к рабочему органу. В этих узлах подшипник воспринимает огромные толкающие и тянущие усилия, одновременно компенсируя несоосность, возникающую при деформации стрел или рам под нагрузкой.

Обычно в гидроцилиндрах применяют радиальные шарнирные подшипники серий ШС, ШСП или ШСЛ. Важная особенность их изготовления - наличие развитой системы каналов для подачи смазки под давлением, так как в таких узлах трение особенно высоко. Часто подшипник устанавливается в специальный стальной корпус (головку штока), который приваривается к цилиндру. Точность посадки подшипника в корпус должна исключать его проворачивание, для чего используются стопорные кольца или метод кернения.

Использование качественных шарниров позволяет избежать изгибающих нагрузок на шток гидроцилиндра, что предотвращает утечки рабочей жидкости и преждевременный износ уплотнений.

Радиальный зазор в шарнирном подшипнике - свободное пространство между сферическими поверхностями колец, которое необходимо для обеспечения легкости вращения и компенсации теплового расширения металла. При изготовлении подшипников зазор строго нормируется согласно государственным стандартам и может варьироваться от нескольких микрон до десятых долей миллиметра в зависимости от габаритов изделия.

Слишком малый зазор может привести к заклиниванию шарнира при нагреве или малейшем попадании грязи. Избыточный вызывает люфты, которые под действием динамических нагрузок быстро разбивают посадочные места и приводят к разрушению подшипника.

Существуют специальные серии с уменьшенным зазором для высокоточных механизмов и с увеличенным зазором для оборудования, работающего в условиях сильного нагрева, например, в металлургических цехах. Правильный контроль зазора на этапе сборки является залогом плавности хода и отсутствия ударных шумов при работе механизма.

Задиры на поверхностях скольжения шарнирных подшипников возникают вследствие разрушения масляной пленки и возникновения прямого контакта металла о металл под высокой нагрузкой. Технически это приводит к локальному свариванию микровыступов поверхности и последующему вырыву частиц металла. Главные причины процесса - недостаточная смазка, попадание абразивной пыли или использование стали с недостаточной поверхностной твердостью.

При изготовлении подшипников для борьбы с задирами применяют фосфатирование или оксидирование поверхностей, что создает пористый слой, удерживающий смазку. Эффективен и метод нанесения дисульфид-молибденового покрытия.

В процессе эксплуатации важно следить за герметичностью уплотнений и своевременно обновлять смазочный материал. Если задиры уже появились, подшипник начинает двигаться рывками и издавать характерный скрип, что свидетельствует о необходимости немедленной замены узла во избежание повреждения вала или осей.

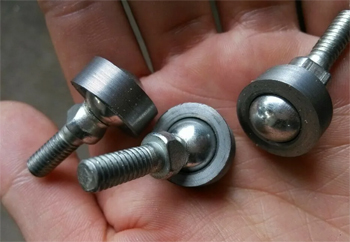

Многие серии шарнирных подшипников имеют наружное кольцо с одним или двумя разрезами. Такая конструкция необходима для технической возможности сборки узла: в неразрезное кольцо невозможно вставить внутреннюю сферу из-за геометрии деталей.

При изготовлении наружное кольцо разрезается методом хрупкого раскола или тонкой пропиловки. При монтаже в корпус разрезное кольцо сжимается, обеспечивая плотный обхват внутренней сферы и необходимый рабочий зазор. Важно, чтобы после установки разрез был ориентирован перпендикулярно вектору основной нагрузки, иначе подшипник быстро выйдет из строя из-за деформации кольца.

Для предотвращения попадания грязи через разрез такие модели часто комплектуются защитными уплотнениями. Использование разрезных колец позволяет создавать компактные и легкие подшипники с высокой грузоподъемностью, которые широко применяются в рулевых тягах автомобилей и в системах управления авиационной техники.

Шарнирные подшипники часто работают в крайне загрязненных условиях: в пыли, грязи или под воздействием воды. Попадание песка в зону трения скольжения действует как мощный абразив, уничтожая зеркальную поверхность сфер за считанные часы.

Для защиты узлов при изготовлении применяют встроенные уплотнения из синтетического каучука или полиуретана. Они плотно прилегают к внутреннему кольцу, удерживая смазку внутри и предотвращая проникновение загрязнителей извне. Уплотнения способны выдерживать перепады температур от -30 до +110 градусов. В особо тяжелых условиях эксплуатации, например, в сельхозтехнике, дополнительно устанавливают внешние пыльники или лабиринтные уплотнения.

Наличие качественной защиты позволяет увеличить межсервисный интервал в три или пять раз и гарантирует, что коэффициент трения останется низким в течение всего срока службы, защищая сопряженные детали от перегрева и износа.

Производство крупногабаритных шарнирных подшипников с диаметром отверстия свыше 150 мм требует уникального станочного оборудования и сложной технологической оснастки. Такие изделия применяют в мостостроении, гидротехнических сооружениях и тяжелых карьерных самосвалах.

Основная сложность заключается в обеспечении равномерности закалки массивных колец и прецизионной точности обработки огромных сферических поверхностей. Для снижения веса конструкции без потери прочности при проектировании часто используют полые внутренние сферы. При изготовлении таких гигантов на кольца наносятся специальные антифрикционные покрытия на основе меди или цинка для облегчения процесса приработки в первые часы эксплуатации.

Контроль качества каждого крупногабаритного подшипника включает ультразвуковую дефектоскопию на отсутствие скрытых раковин в металле, так как разрушение подобного узла в составе критической инфраструктуры может привести к катастрофическим последствиям.

Стабильность работы шарнирного подшипника на 40% зависит от правильности его установки в корпус и на вал. При изготовлении сопрягаемых деталей необходимо строго соблюдать рекомендованные допуски. Если посадка будет слишком свободной, наружное кольцо начнет проворачиваться в гнезде, что приведет к мгновенному износу корпуса и потере соосности.

Слишком плотная посадка с большим натягом сожмет наружное кольцо, уменьшив внутренний зазор до нуля, что вызовет заклинивание шарнира и его перегрев. При монтаже шарнирных подшипников категорически запрещено наносить удары непосредственно по кольцам; следует использовать специальные оправки и прессовое оборудование.

Идеально подогнанное посадочное место обеспечивает монолитность соединения и позволяет подшипнику полностью реализовать заложенный в него ресурс по грузоподъемности и углу отклонения вала.
