Производство ниппелей

Хотя оба изделия представляют собой короткие отрезки трубы с резьбой, ниппель в классическом понимании часто имеет шестигранник посередине корпуса. Этот конструктивный элемент предназначен для удобного захвата гаечным ключом при монтаже, что позволяет затянуть соединение с контролируемым усилием без повреждения поверхности трубным ключом. Бочонок же обычно представляет собой гладкий отрезок трубы.

Кроме того, термин «ниппель» часто применяется к деталям, которые служат не просто для соединения труб, а для интеграции в систему шлангов или измерительных приборов. При изготовлении ниппелей на заказ наличие шестигранного участка значительно упрощает сборку в стесненных условиях, где невозможно использовать рычажный инструмент.

Качественная обработка граней шестигранника на станках с ЧПУ гарантирует надежную фиксацию инструмента и долговечность самого изделия.

Коническая резьба стандарта NPT обеспечивает высокую герметичность соединения за счет эффекта заклинивания витков при ввинчивании. В отличие от цилиндрической резьбы, где герметичность достигается в основном за счет уплотнительных материалов или прокладок, конический профиль создает плотный контакт металла с металлом по всей длине зацепления. Это делает ниппели с резьбой NPT незаменимыми в гидравлических системах высокого давления и топливных магистралях, где риск протечки должен быть сведен к минимуму.

При изготовлении таких ниппелей на заказ требуется особая точность настройки оборудования, так как угол конусности строго регламентирован международными стандартами. Использование конических ниппелей позволяет создавать надежные узлы, способные выдерживать значительные вибрационные нагрузки и перепады давления без потери плотности стыка.

Насечки на витках наружной резьбы ниппеля выполняют для улучшения сцепления с уплотнительным материалом, таким как льняная прядь или тефлоновая лента. На идеально гладкой поверхности резьбы уплотнитель часто соскальзывает и сбивается в кучу при ввинчивании детали в муфту, что приводит к нарушению герметичности.

Заводская накатка насечек создает микрорельеф, который надежно фиксирует волокна или пленку на месте, обеспечивая их равномерное распределение по канавкам. Это значительно ускоряет процесс монтажа и повышает надежность соединения, особенно в системах отопления и водоснабжения.

При профессиональном изготовлении ниппелей глубина насечек тщательно контролируется, чтобы они выполняли свою функцию, но не ослабляли профиль витка и не становились очагами коррозии металла.

Переходной ниппель (футорка) служит для соединения элементов трубопровода с разными диаметрами или типами резьбы. При его производстве ключевая задача - обеспечить соосность внутреннего проходного канала и наружных резьбовых участков. Любое отклонение приведет к возникновению турбулентности потока и повышенному износу стенок фитинга.

Внутренний канал переходного ниппеля проектируется с плавным сужением для минимизации гидравлического сопротивления. При изготовлении деталей на станках с ЧПУ все поверхности обрабатываются с одного установа, что гарантирует идеальную геометрию.

Такие изделия востребованы при подключении современного оборудования к старым магистралям, позволяя быстро и надежно перейти с одного стандарта на другой без использования громоздких переходных узлов и дополнительных сварочных работ.

Никелевое покрытие на латунном ниппеле не только эстетично, но прежде всего практично. Главная цель никелирования - защита сплава от вымывания цинка и агрессивного воздействия внешней среды.

Латунь без покрытия со временем может темнеть и покрываться налетом, что затрудняет демонтаж соединения. Тонкий слой никеля толщиной около 10 микрон создает твердый защитный барьер, устойчивый к царапинам и коррозии. Это особенно важно для ниппелей, установленных в открытых системах или во влажных помещениях. Кроме того, никелированная поверхность обладает низким коэффициентом трения, что облегчает навинчивание гаек и предотвращает «прикипание» деталей друг к другу.

Заводское гальваническое нанесение никеля обеспечивает равномерность слоя по всей поверхности, включая глубокие впадины резьбы.

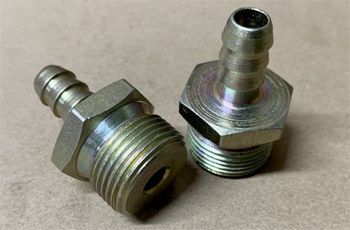

Шланговый ниппель типа «елочка» предназначен для присоединения гибких рукавов к жестким трубам. Конструкция хвостовика представляет собой ряд кольцевых выступов с острыми кромками, направленными в сторону резьбы.

При изготовлении таких деталей важно соблюдать шаг и высоту зазубрин: они должны обеспечивать легкое надевание шланга, но исключать его самопроизвольное соскальзывание под давлением. Поверхность «елочки» должна быть идеально гладкой, без заусенцев и острых сколов, которые могли бы прорезать внутренний слой резины или полимера. Часто такие ниппели имеют специальное расширение в основании для надежной фиксации червячного хомута.

Использование качественных ниппелей-елочек гарантирует герметичность пневматических и гидравлических линий в промышленном оборудовании и строительной технике.

Сталь 12Х18Н10Т - высоколегированный нержавеющий сплав, который сохраняет свойства в широком диапазоне температур и в контакте с агрессивными химикатами. Изготовление ниппелей из этой марки стали необходимо для объектов атомной энергетики, химических заводов и лабораторий.

Главное преимущество материала - абсолютная устойчивость к межкристаллитной коррозии и высокая ударная вязкость. Ниппели из нержавейки не выделяют вредных примесей в транспортируемую среду, что критично для фармацевтического производства и пищевой промышленности.

Процесс их изготовления сложнее из-за вязкости металла, что требует использования специального инструмента и охлаждения. Однако такие детали обладают практически неограниченным сроком службы, что полностью окупает их высокую стоимость за счет отсутствия затрат на регулярные ремонты и замены.

Сварной ниппель (полусгон) - короткая деталь, у которой один конец снабжен резьбой, а другой подготовлен под приварку к трубе или емкости. Это незаменимый элемент для создания отводов, установки датчиков давления или монтажа манометров непосредственно на магистраль.

При изготовлении приварных ниппелей на торце, предназначенном для сварки, обязательно снимается фаска под углом 30 градусов. Это обеспечивает глубокое проплавление металла и прочность сварного шва. Резьбовая часть при этом защищается от брызг металла специальными покрытиями.

Сварные ниппели позволяют интегрировать резьбовую арматуру в цельносварные системы, обеспечивая при этом максимальную герметичность и компактность узла. Качественное исполнение такой детали гарантирует отсутствие деформаций резьбы после термического воздействия в процессе сварки.

На современных предприятиях используют метод проверки калибрами: проходными и непроходными кольцами или пробками. Проходной калибр должен навинчиваться свободно, подтверждая правильность шага и профиля, а непроходной - фиксировать отсутствие чрезмерного люфта.

Для высокоточных ниппелей применяют инструментальный контроль на профильных проекторах, где геометрия витка увеличивается в десятки раз для выявления малейших отклонений. Также проверяют шероховатость поверхности резьбы, так как грубые следы резца могут стать причиной протечек.

Систематический контроль каждой партии исключает попадание бракованных изделий к заказчику, обеспечивая легкий и надежный монтаж трубопроводных систем любой сложности.

Фосфатирование - процесс создания на поверхности стального ниппеля слоя нерастворимых фосфатов железа, цинка или марганца. Это покрытие служит отличной основой для последующей покраски, но часто применяется и как самостоятельная антикоррозийная мера.

Фосфатная пленка обладает пористой структурой, которая хорошо удерживает консервационные масла и смазки, обеспечивая длительную защиту металла при хранении во влажных условиях. При изготовлении ниппелей фосфатирование также снижает коэффициент трения, что предотвращает заклинивание резьбы при первом монтаже. Детали приобретают характерный темно-серый или черный цвет.

Это экономичный и эффективный способ продлить жизнь стальным фитингам в системах, где не требуется высокая декоративность, но важна надежная защита от ржавчины и стабильность характеристик.

Толщина стенки - определяющий фактор механической прочности ниппеля. При нарезании резьбы часть металла удаляется, поэтому исходная заготовка должна иметь достаточный запас, чтобы дно впадины резьбы не стало критически тонким местом.

При изготовлении ниппелей на заказ для систем высокого давления используются толстостенные бесшовные трубы или шестигранный прокат. Инженеры рассчитывают толщину стенки с учетом коэффициента запаса прочности и возможных гидроударов. Тонкостенные ниппели допустимы только в безнапорных или в низконапорных сетях.

Использование недостаточно прочного фитинга может привести к его разрыву по линии резьбы при затяжке или в процессе эксплуатации, что чревато серьезными авариями. Заводское производство гарантирует соответствие толщины металла расчетным нагрузкам, указанным в техническом паспорте изделия.

Удлиненные ниппели часто используют при подключении отопительных приборов, когда необходимо компенсировать расстояние между трубой и входом в радиатор или пройти через толщу стены. Изготовление таких деталей на заказ позволяет получить фитинг точно заданной длины, что исключает необходимость использования нескольких коротких переходников. Меньшее количество стыков - это всегда более высокая надежность системы и эстетичный внешний вид.

При производстве длинных ниппелей особое внимание уделяется прямолинейности стержня: малейший изгиб приведет к перекосу при монтаже, что создаст внутренние напряжения в радиаторных пробках. Использование цельновыточенных удлиненных ниппелей вместо набора муфт и сгонов значительно упрощает работу монтажника и гарантирует стабильность гидравлических характеристик узла подключения.
