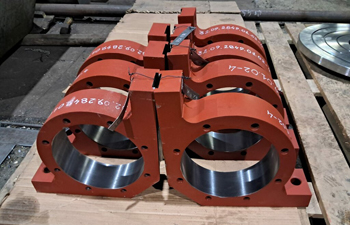

Изготовление букс крановых

Выбор материала для корпуса буксы определяется режимом работы крана и величиной возникающих динамических нагрузок. В тяжелом машиностроении наиболее востребовано литье из сталей марок 25Л, 35Л или 45Л.

Стальные буксы обладают высокой ударной вязкостью и стойкостью к образованию трещин, что жизненно важно для механизмов передвижения мостовых и козловых кранов. Для кранов с легким и средним режимом работы часто применяют серый чугун марок СЧ15 или СЧ20.

Чугунные корпуса отличаются хорошими демпфирующими свойствами и эффективно гасят вибрации, возникающие при движении колеса по рельсам. При изготовлении букс методом сварки из толстолистового проката используют качественную конструкционную сталь Ст3сп или 09Г2С.

Правильный подбор сплава гарантирует долговечность узла и исключает внезапное разрушение корпуса под действием веса поднимаемого груза и собственной массы крановой тележки.

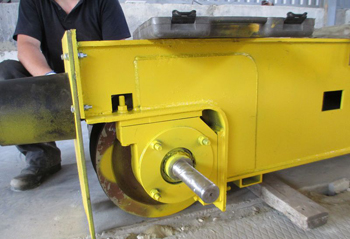

Угловые крановые буксы, часто называемые буксами типа «Л», используют в конструкции концевых балок. Они удобны в монтаже и обслуживании. Их корпус имеет Г-образную форму с платиком для крепления к металлоконструкции крана с помощью болтов. Главное преимущество такой схемы - возможность быстрой замены ходового колеса в сборе с подшипниковым узлом без необходимости полной разборки тележки или снятия концевой балки.

Угловая фиксация обеспечивает высокую жесткость соединения и стабильность соосности колес на одной оси. Цилиндрические же буксы чаще требуют запрессовки в посадочное отверстие балки, что усложняет ремонтные работы.

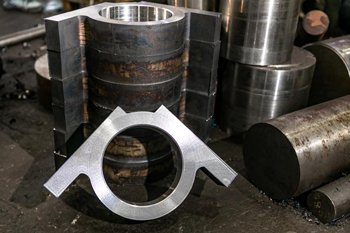

Профессиональное производство угловых букс включает прецизионную фрезеровку опорных поверхностей, что гарантирует отсутствие перекосов колеса относительно рельсового пути и снижает износ реборд.

Расточка внутреннего отверстия буксы - самая ответственная операция механической обработки. От точности этого размера зависят характер посадки подшипника и надежность всего узла вращения. Согласно отраслевым стандартам посадочное место обрабатывается по 7-му или 8-му квалитету точности (например, Н7 или Н8). Погрешность диаметра на больших размерах не должна превышать нескольких сотых долей миллиметра.

Недостаточная точность расточки приведет либо к проворачиванию наружного кольца подшипника в корпусе, либо к его заклиниванию при запрессовке. Помимо диаметра строго контролируются показатели цилиндричности и отсутствие конусности отверстия.

Качественная обработка на расточных станках с ЧПУ обеспечивает идеальное сопряжение деталей, что предотвращает перегрев подшипников и гарантирует плавный ход крана даже при максимальных рабочих нагрузках.

Дистанционные (распорные) кольца устанавливают внутри буксы между подшипниками или между подшипником и крышкой. Их основная задача - зафиксировать осевое положение ходового колеса и обеспечить правильный рабочий зазор в подшипниковом узле.

Кольца изготавливают из стали, они проходят обязательную шлифовку торцов для обеспечения строгой параллельности поверхностей. Правильный подбор ширины дистанционных колец исключает осевой люфт колеса, который мог бы привести к вибрациям и повышенному износу реборд при контакте с рельсом. В ряде случаев кольца служат для предотвращения смещения внутренней обоймы подшипника вдоль оси при воздействии боковых сил.

Тщательный расчет размеров этих вспомогательных элементов на этапе сборки буксы - залог долговечности механизма и стабильности его геометрических параметров.

За сохранность смазки и защиту внутренних полостей буксы от попадания пыли, влаги и абразивных частиц отвечает система уплотнений. В крановых узлах чаще всего применяются лабиринтные и контактные уплотнения (манжеты).

Лабиринтное уплотнение - сложный извилистый канал, образованный вращающейся и неподвижной деталями. Оно эффективно работает при высоких скоростях вращения и не подвержено механическому износу. Резиновые армированные манжеты (сальники) обеспечивают более плотный контакт, надежно удерживая жидкую или консистентную смазку внутри узла.

При изготовлении букс для работы в запыленных цехах металлургических производств часто используют комбинированные системы защиты. Качественное уплотнение предотвращает преждевременный выход подшипников из строя из-за загрязнения смазочного материала, что существенно снижает эксплуатационные расходы на содержание кранового хозяйства.

Для изготовления особо нагруженных букс тяжелых литейных кранов часто применяют комбинированную технологию: сварку отдельных элементов, полученных методом свободной ковки. Поковки обладают более плотной структурой металла по сравнению с обычным литьем, что повышает сопротивляемость корпуса усталостным нагрузкам. А электрошлаковая сварка позволяет соединять массивные детали большой толщины за один проход, обеспечивая прочность шва, сопоставимую с основным металлом.

После завершения сварочных работ корпус буксы проходит обязательный стабилизирующий отжиг в печи для снятия внутренних напряжений. Такой метод производства позволяет создавать уникальные крупногабаритные изделия, способные выдерживать давление в сотни тонн.

Тщательная дефектоскопия сварных швов гарантирует абсолютную надежность узла в условиях экстремальных температур и интенсивной эксплуатации на металлургических комбинатах.

Для обеспечения долговечной работы подшипников в корпусе буксы предусматривают специальные каналы и места для установки пресс-масленок. В большинстве крановых узлов применяют консистентную (густую) смазку, которая закладывается в полость при сборке.

Периодическое пополнение запаса смазочного материала производится через масленки без демонтажа узла. Важно, чтобы каналы подачи были спроектированы таким образом, чтобы свежая порция смазки попадала непосредственно на беговые дорожки подшипников, вытесняя отработанный материал в свободные полости или через дренажные отверстия.

Использование качественных литиевых или синтетических составов с противозадирными присадками позволяет существенно снизить трение и предотвратить коррозию внутренних поверхностей. Профессионально выполненная система смазки является основополагающим фактором безаварийной работы ходовой части крана, исключая риск перегрева и заклинивания осей.

Термообработка - финальный этап формирования механических свойств корпуса и крышек крановой буксы. Для стальных отливок и сварных конструкций обязательны нормализация или полный отжиг. Они позволяют выровнять структуру металла, измельчить зерно и полностью снять остаточные напряжения, возникшие при охлаждении литья или в процессе сварки.

Без термической разгрузки корпус может самопроизвольно деформироваться после окончательной расточки, что нарушит соосность подшипников. В ряде случаев опорные поверхности букс подвергают поверхностной закалке для повышения их твердости и стойкости к задирам в местах контакта с рамой тележки.

Тщательное соблюдение температурных режимов в печи контролируется автоматикой, что обеспечивает стабильность геометрических размеров буксы и её способность сопротивляться динамическим ударам при проезде стыков рельсов.

В процессе выходного контроля отливок специалисты ОТК могут выявить скрытые и явные дефекты, влияющие на безопасность эксплуатации. К критическому браку, при котором заготовка подлежит переплавке, относятся сквозные раковины, газовые поры в зоне расточки подшипников и холодные трещины.

Наличие внутренних пустот в теле буксы существенно снижает её несущую способность и может привести к внезапному расколу корпуса под нагрузкой. Мелкие поверхностные дефекты в ненагруженных зонах могут быть исправлены заваркой с последующей термической обработкой, но в местах посадки подшипников и на опорных платиках исправления недопустимы.

Применение ультразвуковой дефектоскопии на этапе черновой обработки позволяет вовремя обнаружить скрытые пороки литья. Строгий отбор заготовок гарантирует, что каждая изготовленная букса будет соответствовать расчетному коэффициенту запаса прочности.

При проектировании букс важно учитывать линейное расширение металла, возникающее при нагреве узла во время работы или под воздействием внешних источников тепла в горячих цехах. Тепловой зазор закладывается между торцами подшипников и крышками буксы, а также в осевом направлении колеса. Его величина рассчитывается исходя из длины вала и разности температур.

Недостаточный зазор при расширении приведет к возникновению колоссальных осевых сил, которые быстро разрушат упорные борта подшипников и вызовут перегрев узла. Слишком большой зазор спровоцирует биение и осевое гуляние колеса, что негативно скажется на точности позиционирования крана.

Инженеры используют специальные методики расчета, обеспечивающие компенсацию температурных деформаций без потери жесткости фиксации. Точное соблюдение этих параметров при сборке гарантирует надежную работу механизма в широком диапазоне климатических и технологических температур.

Для оборудования химических и морских терминалов буксы изготавливают с применением специальных защитных технологий. Основной акцент делают на предотвращении коррозии корпуса и защиту подшипников от паров кислот или соленого тумана. В таких случаях часто используют корпуса из нержавеющих сталей или применяют многослойное эпоксидное покрытие поверхностей.

Все крепежные болты и крышки буксы могут проходить гальваническое цинкование. Особое внимание уделяют материалу уплотнений: используют манжеты из фторкаучука (Viton), устойчивого к агрессивным химикатам. Внутренние полости могут заполняться специализированными консервационными смазками.

Производство таких изделий требует строгого контроля качества финишных покрытий и герметичности всех стыков. Использование коррозионностойких букс исключает риск «закисания» узлов и обеспечивает безопасную эксплуатацию грузоподъемной техники в экстремальных условиях окружающей среды.

В процессе плановых осмотров кранового хозяйства выявляются симптомы износа букс, требующие немедленного вмешательства. К ним относятся появление посторонних шумов и стуков при движении, избыточный нагрев корпуса (свыше 60–70 градусов), наличие потеков смазки через уплотнения. Визуально контролируют состояние болтовых креплений и отсутствие трещин на лапах корпуса.

Один из явных признаков неисправности внутри буксы - появление металлической стружки в отработанной смазке, что свидетельствует о разрушении сепараторов или дорожек качения подшипников. При обнаружении люфта оси колеса необходимо произвести дефектовку узла с замером износа посадочного отверстия в корпусе.

Своевременное выявление проблем на ранней стадии позволяет провести восстановление посадочных мест методом наплавки и расточки, что значительно дешевле покупки нового изделия и предотвращает аварийные поломки.
