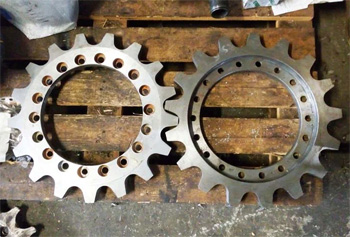

Изготовление звездочек

Геометрия зубьев звездочки строго регламентирована для обеспечения плавного входа и выхода роликов цепи из зацепления. Основное отличие российского ГОСТ 591-69 от международного стандарта ISO 606 в построении профиля впадины. Отечественный стандарт предусматривает наличие небольшого зазора между роликом и зубом, что позволяет цепи работать корректно даже при некотором загрязнении или естественном износе (удлинении) звеньев.

Зарубежные системы (ANSI, DIN) часто ориентированы на более плотное зацепление, требующее высокой чистоты смазки. При заказе изготовления звездочки для импортного оборудования важно точно идентифицировать стандарт, так как разница в профиле даже в доли миллиметра приведет к ускоренному износу приводной цепи.

Точное соблюдение геометрии впадин по выбранному стандарту гарантирует отсутствие рывков и стабильную передачу момента на любых скоростях вращения.

Поверхностное упрочнение зубьев обязательно при изготовлении качественной звездочки. В процессе работы верхушки и впадины зубьев подвергаются интенсивному трению и ударным воздействиям со стороны роликов цепи. Для компенсации этих нагрузок применяется закалка токами высокой частоты (ТВЧ), которая позволяет упрочнить только рабочую зону на глубину 2–5 мм.

Оптимальный уровень твердости для стальных звездочек находится в диапазоне 45–55 HRC. Глубина закаленного слоя должна быть достаточной, чтобы выдерживать контактные напряжения, но при этом сердцевина зуба и ступица должны оставаться вязкими для сопротивления изгибающим нагрузкам. Слишком высокая твердость (свыше 60 HRC) может привести к хрупкому выкрашиванию кромок зубьев.

Наличие подтвержденных данных о твердости в паспорте изделия служит залогом долговечности узла в условиях запыленности и высоких динамических нагрузок.

Выбор количества зубьев (z) напрямую влияет на равномерность износа всей цепной передачи. В инженерной практике предпочтительно выбирать нечетное число зубьев, особенно если число звеньев в цепи четное. Это техническое решение реализует принцип «охотничьего зуба» (hunting tooth): при каждом обороте ролики цепи контактируют с разными зубьями звездочки, что предотвращает образование локальных выработок и способствует равномерному распределению механического износа по всему венцу.

Если количество зубьев и звеньев кратны друг другу, одни и те же элементы зацепления будут встречаться постоянно, что ускорит деформацию профиля и приведет к преждевременному растяжению цепи. В скоростных приводах нечетное число зубьев также помогает снизить уровень вибраций. Для обеспечения плавности хода в силовых передачах минимальное количество зубьев ведущей звездочки рекомендуется выбирать не менее 17–19 единиц.

Многорядные звездочки применяются в передачах, где требуется передача значительной мощности при ограниченных габаритах по диаметру. Изготовление таких деталей требует прецизионной точности в соблюдении межосевого расстояния между венцами. Если зубья одного ряда будут смещены относительно другого, нагрузка распределится неравномерно, что вызовет быстрый разрыв одного из рядов цепи.

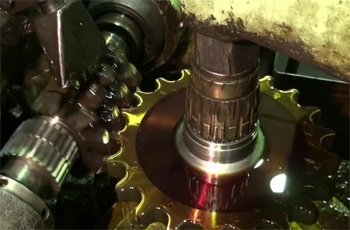

Процесс нарезания зубьев на многорядных заготовках выполняется за один установ на зубофрезерном станке, что гарантирует идеальную синхронность профилей. Важно обеспечить качественную очистку пространства между венцами от стружки и наплывов после закалки.

Тщательный контроль соосности и параллельности рядов зубьев позволяет использовать компактные приводы для передачи крутящих моментов в тяжелом машиностроении и подъемных механизмах без риска перекоса звеньев.

Система крепления Taper-Lock позволяет монтировать звездочку на вал без использования шпоночных пазов и прессового оборудования. Конструктивно это конусная разрезная втулка, которая вставляется в ответное конусное отверстие ступицы звездочки и затягивается винтами. При затягивании она плотно обжимает вал по всей окружности, обеспечивая идеальную центровку и высокую прочность соединения на кручение. Это значительно упрощает процесс монтажа и демонтажа, позволяя быстро заменять изношенные звезды прямо на месте эксплуатации.

При изготовлении звездочек под Taper-Lock требуется высокая точность расточки внутреннего конуса ступицы. Такое решение исключает риск ослабления вала шпоночной канавкой и позволяет легко корректировать положение звездочки в осевом направлении для выравнивания соосности передачи. Используйте стандартные типоразмеры втулок для обеспечения полной взаимозаменяемости комплектующих разных производителей.

Пластиковые звездочки (из полиамида, капролона или ПА-6) востребованы в пищевой промышленности, медицине и полиграфии. Главные преимущества полимеров - низкий уровень шума при работе и отсутствие необходимости в постоянной смазке. Пластиковые зубья работают мягче металлических, эффективно гася ударные нагрузки и снижая износ самой цепи. Такие детали обладают высокой коррозионной стойкостью и могут работать в условиях постоянного контакта с водой или моющими растворами.

При производстве полимерных звездочек важно учитывать тепловое расширение материала, закладывая увеличенные зазоры в зацеплении. Для повышения прочности ступицы часто выполняются со стальными или латунными закладными элементами. Использование пластиковых звезд - эффективный способ облегчения конструкции и снижения вибраций в легконагруженных конвейерных системах и упаковочном оборудовании.

Ступица - базовый элемент, связывающий зубчатый венец с приводным валом. Погрешности в расточке ее отверстия (несоосность или перекос) приводят к радиальному и торцевому биению звездочки. Радиальное биение вызывает пульсацию натяжения цепи, что провоцирует её быстрый износ и создает дополнительные нагрузки на подшипники валов. Торцевое биение («восьмерка») заставляет цепь постоянно смещаться вбок, что ведет к трению пластин о зубья и может стать причиной соскакивания цепи.

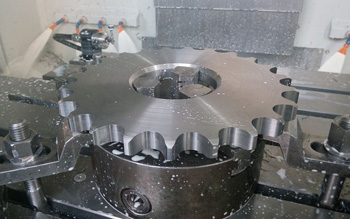

При изготовлении на станках с ЧПУ посадочное отверстие и зубчатый венец обрабатываются относительно единой оси с допуском не более 0,05 мм. Качественная обработка торцов ступицы обеспечивает плотное прилегание к стопорным кольцам или заплечикам вала. Правильный расчет габаритов ступицы гарантирует надежную передачу момента без избыточного утяжеления всей конструкции.

Серый чугун (марки СЧ15, СЧ20) обладает хорошими литейными и антифрикционными свойствами, но имеет ограниченную прочность на разрыв и хрупкость при ударных нагрузках. Изготовление звездочек из чугуна экономически выгодно для массивных деталей больших диаметров, работающих при скоростях цепи не более 3–5 м/с.

Чугун отлично гасит вибрации и обладает естественной смазывающей способностью благодаря наличию графита в структуре. При этом в скоростных передачах центробежные силы могут вызвать разрушение чугунного диска.

Для повышения износостойкости зубьев чугунных звезд применяют поверхностную закалку, но этот процесс требует строгого соблюдения режимов для предотвращения трещин. Использование чугунных изделий оправдано в сельскохозяйственной технике и тяжелых конвейерах, где важна устойчивость к коррозии и низкая стоимость при больших габаритах элементов привода.

Проверка шага - ключевой этап контроля качества, так как малейшее отклонение приведет к невозможности правильного зацепления с цепью. Измерение проводится по двум параметрам: диаметру окружности выступов и расстоянию между центрами соседних впадин. В профессиональных условиях используются специализированные шаблоны, калибры и координатно-измерительные машины.

Важный показатель - накопленная погрешность шага по всей окружности. Она не должна превышать установленных ГОСТом допусков (обычно до 0,1 мм на весь венец). Если шаг выполнен неверно, цепь будет «набегать» на зубья, создавая характерный шум и провоцируя мгновенный износ роликов.

Проверка по контрольной цепи того же шага - простой и эффективный метод подтверждения работоспособности детали перед её отгрузкой заказчику.

Для эксплуатации в условиях контакта с химикатами, соленой водой или при экстремальных температурах используют звездочки из нержавеющей стали или спецсплавов. Наиболее распространены марки AISI 304 и AISI 316. Эти стали обладают высокой коррозионной стойкостью, но имеют меньшую твердость по сравнению с углеродистыми аналогами, что требует снижения скоростных режимов работы передачи.

Для повышения износостойкости нержавеющих зубьев может применяться технология азотирования. В ряде случаев для химических производств изготавливают композитные звездочки: корпус из нержавейки, а венец из химически стойкого полимера. Правильный выбор материала предотвращает появление ржавчины, которая работает как абразив и мгновенно разрушает шарниры цепи.

При заказе изделий для агрессивных сред всегда уточняйте температурный режим и состав рабочей среды для корректного подбора марки стали и типа смазки.

Реставрация зубчатого венца звездочки технически сложно. Его экономическая целесообразность оправдана только для крупногабаритных и уникальных деталей.

Процесс включает автоматическую наплавку металла на каждую изношенную грань с последующим повторным нарезанием профиля на зубофрезерном станке. Важно использовать наплавочные материалы, обеспечивающие твердость не ниже исходной (например, сормайт или специальные порошковые проволоки).

Главный риск при восстановлении - температурная поводка диска, которая может нарушить плоскостность звездочки. После мехобработки восстановленная деталь проходит обязательную проверку шага и балансировку. Для стандартных звездочек массового производства ремонт наплавкой обычно не рекомендуется. Прежде всего потому, что стоимость работ сопоставима с покупкой нового изделия, гарантирующего отсутствие внутренних напряжений и точную геометрию всех зубьев.

От сочетания твердости материала, качества смазки и точности выравнивания (центровки) валов. В идеальных условиях эксплуатации звездочка должна служить дольше, чем две или три приводные цепи. Основной признак критического износа - изменение формы зуба («саблевидный» профиль), что приводит к соскакиванию или обрыву цепи. Использование цепей с износом (удлинением) более 2–3% катастрофически ускоряет разрушение зубьев звездочки.

При производстве расчет ресурса ведется на основе контактной выносливости металла. Тщательная шлифовка боковых поверхностей зубьев снижает трение и тепловыделение в узле. Регулярный контроль состояния зубьев и своевременная очистка передачи от абразивных частиц позволяют существенно продлить срок службы дорогостоящего оборудования, исключая внезапные простои производственных линий.
