Изготовление ножей для гильотины

Выбор стали для гильотинных ножей определяется прежде всего температурой обрабатываемого металла и его механическими свойствами.

Для холодной рубки листов из углеродистых и низколегированных сталей чаще всего применяют инструментальные легированные стали марок 6ХС или 6ХВ2С. Эти сплавы обладают высокой ударной вязкостью, что критически важно для предотвращения сколов при резких нагрузках.

Если планируется работа с нержавеющими сталями или металлом с высоким пределом прочности, целесообразно использовать сталь Х12МФ. Она содержит большое количество хрома и углерода, что обеспечивает исключительную износостойкость режущей кромки.

При горячей рубке, когда температура заготовки превышает семьсот градусов, применяются специализированные теплостойкие стали, такие как 5ХВ2С. Такие ножи сохраняют твердость даже при длительном термическом воздействии и не подвергаются разупрочнению в процессе серийного производства деталей.

Твердость гильотинного ножа - определяющий фактор его ресурса, но она должна быть сбалансирована с ударной вязкостью. Оптимальным показателем для большинства промышленных ножей считается диапазон от 52 до 58 единиц по шкале Роквелла. Если твердость будет ниже указанного предела, режущая кромка начнет быстро сминаться и тупиться, что приведет к появлению заусенцев на металле и увеличению нагрузки на привод гильотины.

В случае превышения порога в 60 единиц сталь становится избыточно хрупкой. При рубке толстого листа или попадании твердого включения такой нож может лопнуть или выкрошиться, что потребует дорогостоящей переточки или полной замены изделия. Именно поэтому при изготовлении ножей крайне важен процесс контролируемого отпуска после закалки, который позволяет снять внутренние напряжения в металле и добиться необходимого сочетания прочности и пластичности.

Величина зазора между ножами напрямую влияет на качество среза и срок службы инструмента. Правильно выставленное расстояние позволяет добиться чистого разделения металла без образования избыточного облоя и деформации края листа.

Обычно зазор составляет от пяти до десяти процентов от толщины разрезаемого материала. Если зазор слишком мал, возникает эффект чрезмерного трения ножей друг о друга, что приводит к их перегреву и ускоренному износу боковых граней. При слишком большом зазоре металл не режется, а затягивается и рвется, что создает колоссальную нагрузку на режущую кромку и может вызвать поломку гильотины.

При заказе изготовления новых ножей необходимо обеспечить идеальную параллельность и плоскостность их поверхностей, так как малейшее отклонение геометрии сделает точную настройку зазора невозможной даже на современном гидравлическом оборудовании.

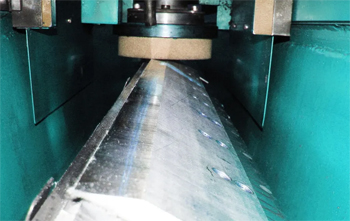

Заточка гильотинных ножей требует высокой точности и обязательного использования интенсивного охлаждения. Процесс выполняется на плоскошлифовальных станках с применением специальных сегментных чашек или абразивных кругов. Главная задача мастера заключается в восстановлении остроты кромки при сохранении строгой параллельности рабочих плоскостей.

В процессе шлифовки крайне важно не допустить прижогов металла. Даже кратковременный перегрев участка лезвия приводит к образованию зон с пониженной твердостью, где сталь в дальнейшем будет тупиться в разы быстрее. Для предотвращения этого используют смазочно-охлаждающие жидкости, которые подаются непосредственно в зону контакта абразива с металлом.

Финишная обработка должна обеспечивать минимальную шероховатость поверхности, так как гладкое лезвие испытывает меньшее сопротивление при внедрении в заготовку и служит значительно дольше между плановыми обслуживаниями.

Искусственное, или изотермическое старение - завершающий этап термической обработки высококачественных гильотинных ножей. Эта процедура проводится после закалки и многократного отпуска для стабилизации внутренней структуры сплава.

В процессе эксплуатации ножи испытывают колоссальные динамические нагрузки, которые могут вызвать микроскопические изменения геометрии изделия из-за внутренних напряжений. Старение позволяет завершить все структурные превращения в кристаллической решетке стали еще на этапе производства. В результате инструмент становится невосприимчивым к деформациям и сохраняет идеальную плоскостность в течение всего срока службы.

Ножи, прошедшие такую обработку, гораздо реже требуют правки и отличаются повышенной стабильностью режущих свойств. Это особенно важно для прецизионной резки тонколистового металла в авиационной и приборостроительной промышленности.

На гильотинах с большой длиной реза, превышающей три или четыре метра, часто устанавливают не цельные, а составные ножи, состоящие из нескольких сегментов. Это обусловлено технологическими сложностями изготовления и термической обработки сверхдлинных деталей.

Изготовить цельный нож длиной пять метров крайне трудно, так как риск его деформации при закалке очень велик. Сегментные ножи позволяют решить эту проблему и значительно упрощают обслуживание оборудования. В случае локального повреждения или скола на одном участке нет необходимости перетачивать или заменять весь длинный нож — достаточно заменить один поврежденный сегмент.

При изготовлении таких комплектов важна точность обработки торцов, чтобы при стыковке не образовывались зазоры или ступеньки. Идеальная подгонка сегментов друг к другу гарантирует отсутствие дефектов на поверхности разрезаемого листа.

Своевременное определение момента затупления ножей позволяет избежать повреждения оборудования и брака продукции. Первый признак потери функциональности - резкое ухудшение качества реза: появление рваных краев, тянутых заусенцев и искривление линии разделения.

Также стоит обратить внимание на звук работы гильотины: при затупленном инструменте удары становятся более глухими и громкими из-за возрастающего сопротивления металла. Визуальный осмотр кромки может выявить легкое закругление радиуса лезвия или появление мелких блестящих точек, свидетельствующих о начале выкрашивания.

Работа затупленными ножами приводит к перегрузке гидравлической системы или механического привода, что может повлечь за собой выход из строя дорогостоящих узлов станка. Рекомендуется вести график учета количества резов и проводить профилактическую правку лезвий, не допуская критического износа.

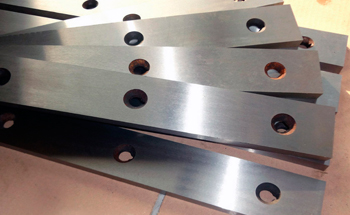

Большинство стандартных ножей для гильотины имеют прямоугольное сечение с четырьмя рабочими кромками, что позволяет переворачивать их по мере износа. Угол заточки режущей части обычно составляет девяносто градусов, это обеспечивает максимальную прочность лезвия. Но для резки специфических материалов, таких как резина, пластик или мягкая медь, могут применяться ножи с острым углом заточки. Это снижает усилие резания и предотвращает смятие краев заготовки.

Важно помнить, что чем острее угол, тем выше риск повреждения кромки при случайном попадании твердого предмета. При изготовлении инструмента на заказ форма и угол заточки рассчитываются исходя из кинематики конкретной модели гильотины.

Правильно подобранная геометрия позволяет снизить энергопотребление станка и обеспечить идеальную чистоту среза, исключая необходимость последующей механической обработки торцов заготовки.

Использование быстрорежущих сталей марки Р6М5 или Р18 для изготовления гильотинных ножей оправдано в условиях высокоинтенсивного производства. Главное достоинство этих материалов - способность сохранять высокую твердость и режущую способность даже при нагреве до шестисот градусов.

Хотя при холодной рубке ножи не разогреваются до таких температур по всему объему, в самой точке контакта лезвия с металлом возникают колоссальные локальные тепловые нагрузки. Быстрорежущая сталь значительно лучше сопротивляется термическому износу по сравнению с обычными инструментальными сплавами. Это позволяет увеличить межсервисный интервал в три или четыре раза.

Несмотря на более высокую стоимость сырья и сложность механической обработки, применение таких ножей экономически выгодно за счет сокращения простоев оборудования и снижения затрат на регулярную переточку инструмента.

Точность изготовления посадочных отверстий и пазов под крепежные болты имеет решающее значение для безопасной работы гильотины. Отверстия должны быть расположены строго в соответствии с чертежом, так как малейшее смещение не позволит надежно закрепить нож в ножевой балке.

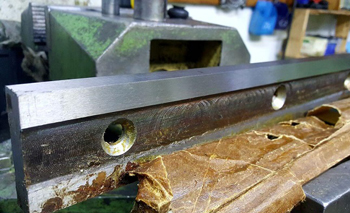

Обычно отверстия выполняют с потаем под головку болта, чтобы крепеж не выступал над плоскостью ножа и не мешал прохождению листа. Важно, чтобы зазоры в местах крепления были минимальными: это исключает смещение ножа во время удара. В процессе эксплуатации необходимо регулярно проверять затяжку болтов, так как вибрации могут ослабить крепление, что приведет к повреждению станины или поломке инструмента.

При изготовлении дубликатов ножей по образцу рекомендуется использовать высокоточное координатно-расточное оборудование, чтобы гарантировать полную идентичность всех крепежных элементов оригинальным деталям.

Гильотинные ножи изготавливают из сталей, склонных к коррозии, поэтому их хранение требует соблюдения определенных правил. После производства или заточки инструмент должен быть очищен от остатков смазочно-охлаждающей жидкости и покрыт слоем консервационной смазки или индустриального масла.

Хранить ножи следует в сухих помещениях, желательно в горизонтальном положении на деревянных подкладках, чтобы исключить контакт режущих кромок с металлом или бетоном.

При транспортировке каждый нож должен быть упакован в индивидуальный деревянный ящик или надежно зафиксирован в кассете. Удары ножей друг о друга или об элементы кузова автомобиля недопустимы, так как это мгновенно приводит к появлению сколов на закаленном лезвии.

Тщательная защита кромок при перемещении инструмента позволяет сохранить его работоспособность и избежать внеплановой перешлифовки перед установкой на станок.

Количество возможных переточек зависит от габаритов ножа и от диапазона регулировки ножевой балки станка. В процессе заточки снимается слой металла от двух десятых до одного миллиметра, в зависимости от степени износа или глубины повреждений. Основное ограничение - минимально допустимая ширина ножа, при которой его еще можно надежно закрепить и выставить необходимый зазор.

Большинство промышленных изделий рассчитаны на пять или десять циклов полной перешлифовки. После того как нож становится слишком узким и регулировочные болты перестают компенсировать уменьшение его размера, инструмент подлежит замене.

Использование ножей со специальной термической обработкой, такой как глубокая закалка, позволяет проводить более частые заточки без потери твердости, что значительно продлевает общий жизненный цикл изделия и снижает удельные расходы на инструмент.
