Изготовление пружин кручения

Пружины кручения отличаются от пружин сжатия характером воспринимаемого усилия и распределением напряжений внутри металла. В то время как пружины сжатия работают на сокращение высоты вдоль оси, пружины кручения подвергаются воздействию крутящего момента, который стремится повернуть витки вокруг центральной оси.

Технически при работе такой пружины материал проволоки испытывает напряжения изгиба, а не кручения, как это происходит в винтовых пружинах сжатия. Это обуславливает специфику проектирования: необходимо учитывать, что под нагрузкой диаметр пружины кручения всегда уменьшается, а её длина по оси витков увеличивается.

При изготовлении таких деталей инженеры закладывают соответствующие зазоры в посадочных местах, чтобы исключить заклинивание узла на направляющей оправке. Понимание физики процесса позволяет создавать долговечные элементы для дверных механизмов, автомобильных узлов и сложной бытовой техники, где требуется надежная передача вращающего усилия.

Направление навивки, которое может быть правым или левым, - важнейший параметр для работоспособности пружины кручения. Согласно законам механики пружина кручения должна работать исключительно в сторону закручивания витков. Если прикладывать усилие в сторону раскручивания, предел упругости стали достигается значительно быстрее, что ведет к необратимой пластической деформации или мгновенной поломке изделия.

При изготовлении пружины направление навивки выбирается исходя из конструктивных особенностей механизма, где она будет установлена. Если вал вращается по часовой стрелке, для эффективной работы может потребоваться левая навивка, чтобы сила воздействия стремилась сжать витки. Ошибка в этом параметре на этапе заказа приведет к тому, что деталь выйдет из строя в течение первых 10 или 20 циклов срабатывания.

На профессиональном производстве направление навивки всегда маркируется в технической документации для исключения ошибок при монтаже.

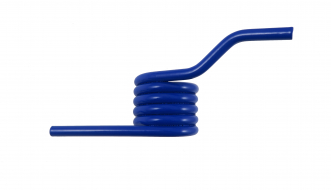

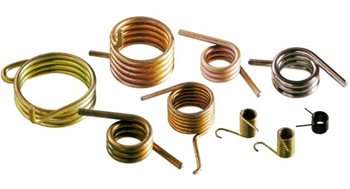

Концы пружины кручения, называемые зацепами или лапками, служат для передачи крутящего момента от подвижной детали механизма к телу пружины. Техническая сложность изготовления пружин кручения часто заключается именно в формировании этих окончаний.

Они могут иметь прямую, изогнутую или петлеобразную форму с различными углами наклона. Длина и форма лапок напрямую влияют на плечо силы: чем длиннее лапка, тем меньшее усилие требуется для создания заданного момента, но тем выше риск изгиба самого зацепа. В местах перехода от витков к лапкам возникают максимальные концентрации напряжений, поэтому при производстве эти участки подвергаются особо тщательной термической обработке. Любой острый угол или зазубрина на зацепе может стать очагом разрушения.

Использование автоматизированных станков с программным управлением позволяет достичь идеальной повторяемости геометрии концов в партиях от 100 штук и выше, что гарантирует точность сборки сложных узлов.

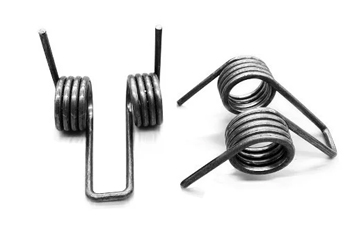

Двойная пружина кручения представляет собой единую деталь, состоящую из двух секций витков (правой и левой навивки), соединенных между собой перемычкой. Такая конструкция обладает уникальным преимуществом: она обеспечивает полную симметрию передаваемого усилия и исключает возникновение паразитных боковых нагрузок на вал. Это существенно для механизмов, где требуется высокая точность позиционирования, например, в рычагах управления или подпружиненных платформах.

При изготовлении двойных пружин важно добиться идентичности силовых характеристик обеих секций, что требует прецизионной настройки навивочного оборудования. Общая жесткость такой системы равна сумме жесткостей двух её половин. Использование одного двойного изделия вместо двух одинарных упрощает монтаж, снижает количество крепежных элементов и повышает общую надежность узла.

Подобные решения широко применяются в авиастроении и в производстве высокоточного медицинского оборудования.

Сталь марки 60С2А относится к категории высококачественных кремнистых сплавов и ценится в производстве пружин за исключительный предел упругости. Наличие кремния в составе препятствует росту зерен металла при термической обработке, что обеспечивает мелкозернистую структуру и высокую вязкость. Для пружин кручения это свойство является определяющим, так как они работают в условиях постоянных циклических деформаций.

После закалки и среднего отпуска детали из этой стали приобретают твердость от 42 до 48 единиц по шкале Роквелла, сохраняя при этом способность выдерживать миллионы циклов скручивания без просадки и появления усталостных трещин.

При изготовлении ответственных пружин из стали 60С2А обязательным условием становится контроль отсутствия обезуглероженного слоя на поверхности проволоки, так как именно поверхность воспринимает пиковые нагрузки при изгибе витка. Это гарантирует стабильность характеристик пружины в течение всего срока службы оборудования.

В процессе эксплуатации пружины кручения распределение внутренних напряжений в сечении проволоки крайне неоднородно. Максимальные напряжения возникают на внутренней поверхности витка, которая находится ближе всего к оси пружины. При навивке проволока в этой зоне уже претерпела значительное сжатие, а под рабочей нагрузкой к нему добавляются напряжения изгиба. Внешняя сторона витка, напротив, испытывает растягивающие усилия.

Эта особенность диктует жесткие требования к качеству поверхности исходного сырья. Любая риска, царапина или микротрещина на внутренней стороне проволоки мгновенно становится концентратором напряжений, что приводит к внезапному хрупкому разрушению пружины.

При изготовлении изделий на заказ инженеры рассчитывают так называемый индекс пружины: отношение диаметра навивки к диаметру проволоки. Если этот индекс меньше 4, риск поломки из-за критических напряжений на внутреннем радиусе возрастает многократно, что требует применения специальных легированных сталей.

Термическая обработка - ключевой этап производства, в ходе которого сталь приобретает упругие свойства. Их часто называют «технической памятью металла». Без закалки и отпуска навитая проволока будет вести себя как обычный мягкий стержень: после деформации она просто изменит форму и не вернется в исходное состояние.

Процесс закалки при температурах около +850 градусов превращает структуру стали в мартенсит, обладающий предельной твердостью. Последующий отпуск при температуре от +350 до +450 градусов придает металлу необходимую пластичность. Именно на этапе отпуска фиксируется геометрия пружины и задается её рабочий угол между лапками. Для пружин кручения точность температуры в печи должна соблюдаться с погрешностью не более 5 градусов, так как отклонение в 10 или 15 градусов приведет к существенному изменению жесткости.

Качественно проведенная термообработка исключает эффект релаксации - постепенной потери пружиной силы в процессе длительной эксплуатации под нагрузкой.

Расчет предельного угла закручивания пружины базируется на значениях допустимых напряжений изгиба для выбранной марки стали. Инженеры определяют этот угол как сумму начального угла установки и рабочего хода пружины.

Важно, чтобы при максимальном повороте напряжения в металле не превышали 80% от предела текучести стали. Преодоление этого порога приведет к тому, что пружина не вернется в исходное положение, а её лапки изменят свой угол относительно друг друга: деталь «сядет».

При изготовлении пружин кручения также учитывается геометрическое ограничение: при закручивании внутренний диаметр пружины уменьшается. Если расчет выполнен неверно, при достижении определенного угла пружина может плотно обжать внутренний вал, что вызовет резкий скачок напряжений и поломку.

Профессиональное проектирование включает моделирование всех фаз движения пружины, что гарантирует безопасность работы механизма даже при кратковременных перегрузках.

Для пружин кручения состояние поверхности проволоки имеет решающее значение. Поскольку пиковые напряжения возникают на краях сечения проволоки, любые поверхностные дефекты, такие как закалочные трещины, следы от протяжки или очаги коррозии, резко снижают ресурс детали. Усталостное разрушение начинается именно с таких микроскопических несовершенств.

Для повышения надежности при изготовлении пружин применяют методы поверхностного упрочнения. Например, обкатку роликами или дробеструйную обработку. Это создает в поверхностном слое напряжения сжатия, которые препятствуют раскрытию микротрещин.

На современных предприятиях проволока перед навивкой проходит обязательный дефектоскопический контроль. Качественное изделие должно иметь гладкую, чистую поверхность без цветов побежалости. Соблюдение этих требований позволяет увеличить срок службы пружины кручения в три или четыре раза, что особенно важно для узлов с интенсивным циклом работы свыше 100 000 срабатываний.

Хотя витые пружины и прямые торсионные валы работают на скручивание, их изготовление и применение существенно различаются. Прямой торсион представляет собой стальной стержень, который работает на чистое кручение материала. Он способен передавать значительно большие моменты при малых углах поворота и отличается высокой жесткостью. Витая пружина кручения за счет своей формы позволяет добиться гораздо больших углов отклонения (до 360 градусов и более) при компактных осевых размерах.

Торсионные валы незаменимы в подвесках тяжелой техники и танков, а витые пружины кручения - в приводах ворот, крышек багажников и различных рычажных системах. При производстве торсионов особое внимание уделяется качеству шлифовки всей поверхности вала и точности изготовления шлицевых или шпоночных окончаний для передачи момента.

Оба типа деталей требуют высокого класса очистки стали от примесей, так как работают в условиях экстремальных напряжений сдвига и изгиба.
