Изготовление шкивов для клиновых ремней

Эффект расклинивания - фундаментальный принцип работы клиноременного привода, обеспечивающий высокую тяговую способность. За счет трапецеидальной формы ремень плотно входит в V-образную канавку шкива, при этом контакт происходит исключительно по боковым граням, а между дном канавки и нижней частью ремня всегда остается зазор.

Под воздействием натяжения возникают значительные силы нормального давления на стенки шкива, что многократно увеличивает силу трения по сравнению с плоскими ремнями. Это позволяет передавать большой крутящий момент при умеренном натяжении, снижая нагрузку на валы и подшипники. Если шкив изготовлен с нарушением угла наклона боковых стенок, эффект пропадает: ремень либо проскальзывает, либо слишком сильно застревает, что приводит к перегреву и быстрому разрушению резины.

Качественное производство гарантирует точную геометрию клина для максимального сцепления.

При изготовлении шкивов на заказ инженеры ориентируются на стандартизированные профили, которые делятся на классические и узкие.

Классические профили обозначаются буквами Z, A, B, C, D, E. Они имеют более широкое сечение и подходят для приводов со средними нагрузками. Узкие профили типа SPZ, SPA, SPB и SPC позволяют передавать значительно большую мощность при тех же габаритах за счет улучшенной структуры корда ремня и более высокого профиля канавки.

Выбор профиля при производстве шкива должен строго соответствовать используемому ремню. Ошибка в выборе типа ручья приведет к тому, что ремень будет либо выступать над ободом, либо проваливаться слишком глубоко. В обоих случаях пятно контакта будет недостаточным, что спровоцирует пробуксовку и преждевременный износ узла.

Современное производство позволяет нарезать любые профили согласно ГОСТу 20889-88 или международному стандарту ISO 4183.

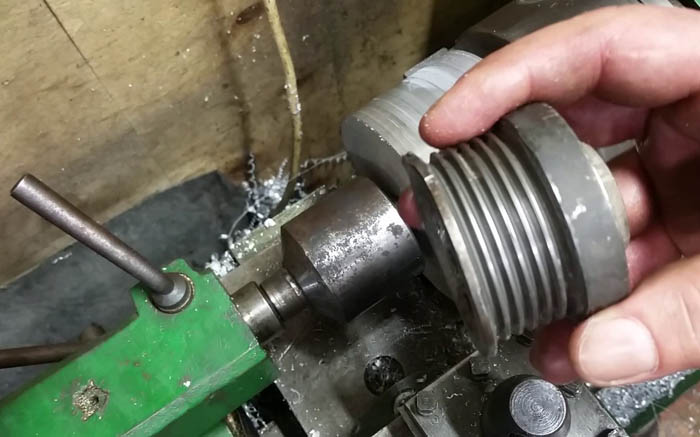

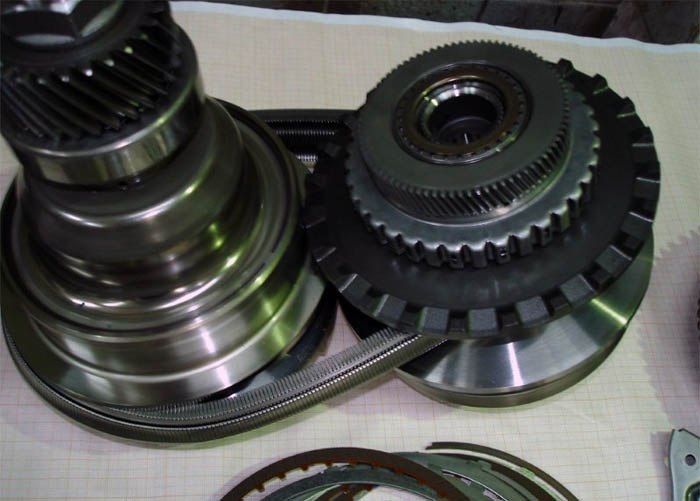

Рабочими поверхностями клинового шкива становятся исключительно боковые стенки его ручьев, поэтому чистота их обработки напрямую влияет на ресурс всей передачи. В процессе изготовления после токарной нарезки канавок обязательна стадия финишной шлифовки или полировки. Если оставить поверхность шероховатой, микрогребни металла будут работать как абразив, интенсивно стачивая грани ремня. Это приводит к быстрому растяжению ремня и потере его эластичности из-за перегрева.

Идеально гладкая поверхность обеспечивает равномерное распределение давления и способствует формированию стабильного коэффициента трения. Кроме того, полированные стенки меньше подвержены налипанию продуктов износа резины и дорожной пыли, что предотвращает возникновение вибраций и шума во время работы.

Высокое качество финишной отделки - главный признак заводского изготовления, гарантирующий долговечность привода.

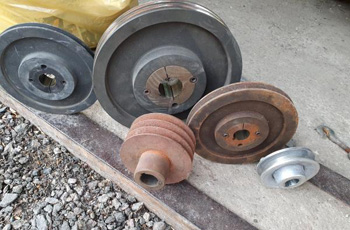

Основной признак износа клинового шкива - изменение геометрии боковых стенок канавки, которые со временем становятся вогнутыми. Для проверки используют специальные калибры-шаблоны: если между стенкой шаблона и поверхностью шкива виден просвет, деталь требует замены или проточки.

Самый очевидный симптом износа - когда ремень касается дна канавки. В исправной передаче между нижней гранью ремня и дном ручья должен оставаться зазор. Если ремень «лег на дно», эффект расклинивания исчезает, сила трения падает и передача начинает буксовать даже при сильном натяжении. О необходимости ремонта также сигнализируют острые кромки на краях обода, которые начинают подрезать ремень.

Своевременное изготовление нового шкива или восстановление геометрии старого позволяет избежать внезапной остановки оборудования и продлевает срок службы дорогих комплектов приводных ремней.

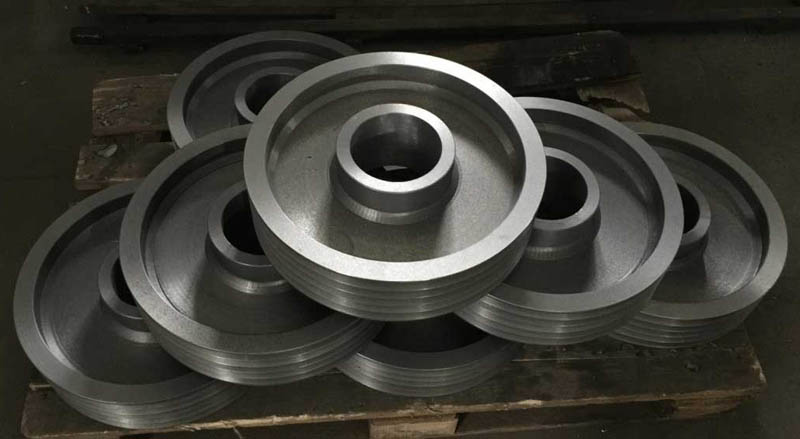

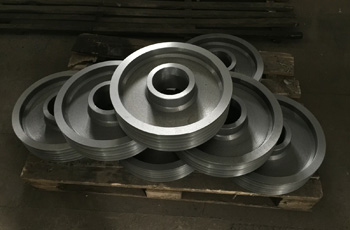

Серый чугун остается самым популярным материалом для производства клиновых шкивов благодаря уникальным физико-механическим свойствам. Он обладает отличными антифрикционными характеристиками и содержит включения графита, которые выступают в роли естественной смазки, снижая износ ремня при микропроскальзываниях.

Чугун прекрасно поглощает вибрации и шумы, что обеспечивает плавную работу привода даже при переменной нагрузке. Кроме того, чугунные шкивы устойчивы к коррозии и хорошо отводят тепло, возникающее в зоне трения. С точки зрения производства материал легко обрабатывается на токарных станках, позволяя получать высокую точность профиля без образования длинной стружки.

Для высокоскоростных передач, где окружная скорость превышает 30 м в секунду, вместо чугуна используют сталь, так как она обладает более высокой прочностью на разрыв под действием центробежных сил.

Многоручьевые шкивы позволяют распределить передаваемую мощность между несколькими ремнями, что необходимо в тяжелом машиностроении, например, в дробилках или мощных насосах.

При изготовлении таких шкивов критически важно обеспечить идентичность всех канавок и строгую параллельность их осей. Если один ручей будет нарезан глубже других, соответствующий ремень провалится и возьмет на себя меньше нагрузки, а остальные будут перегружены. Это приведет к их быстрому растяжению и обрыву. В идеале для многоручьевых шкивов следует использовать комплекты ремней из одной партии, имеющие абсолютно одинаковую длину.

Использование нескольких ремней вместо одного широкого повышает надежность системы. При обрыве одного элемента привод сможет кратковременно продолжить работу на остальных, что позволит избежать аварийной остановки производства и даст время на плановое обслуживание.

В процессе работы клиноременной передачи выделяется значительное количество тепла из-за трения и циклической деформации резины. Перегрев свыше 70–80 градусов ведет к быстрому «дубению» и растрескиванию ремня.

Для улучшения теплоотвода в массивных шкивах большого диаметра при изготовлении предусматривают вентиляционные отверстия или делают конструкцию со спицами. При вращении они создают направленный поток воздуха, который охлаждает как сам шкив, так и ремни. Кроме того, отверстия позволяют снизить массу детали и уменьшить момент инерции, что облегчает пуск двигателя. В запыленных помещениях воздушные потоки также препятствуют накоплению грязи в ручьях шкива.

Грамотное проектирование системы охлаждения на этапе производства позволяет существенно увеличить ресурс эластомеров, сохраняя их гибкость и тяговые свойства даже при длительной непрерывной эксплуатации оборудования.

Непараллельность валов или осевое смещение шкивов - главные причины преждевременного выхода из строя клиновых ремней. При перекосе ремень входит в канавку под углом, что вызывает повышенное давление на одну из боковых стенок шкива. Это ведет к одностороннему износу ремня, его разлохмачиванию и перегреву. В самом шкиве при этом интенсивно стачивается одна из граней ручья, что со временем делает его непригодным для работы.

При монтаже изготовленных деталей необходимо использовать лазерные центровщики, чтобы выставить шкивы в одной плоскости. Правильная соосность не только продлевает жизнь ремням в 3–4 раза, но и снижает уровень шума, а также предотвращает возникновение осевых нагрузок на подшипники электродвигателя.

Идеально выставленная передача работает практически бесшумно, а ремни в ней остаются холодными даже после многочасовой работы под нагрузкой.

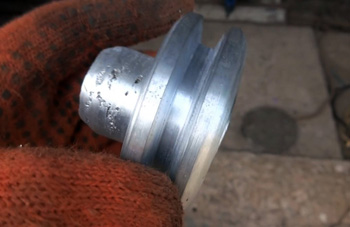

Алюминиевые шкивы востребованы в легком машиностроении и в производстве бытовой техники, где важно снизить вес изделия и инерционные нагрузки. Алюминий отлично поддается механической обработке, что позволяет сократить время на производство деталей. Но из-за невысокой твердости материала боковые стенки канавок склонны к быстрому истиранию и образованию задиров при попадании пыли.

Чтобы устранить этот недостаток, при изготовлении шкивы обязательно подвергают твердому анодированию. Этот процесс создает на поверхности сверхтвердую оксидную пленку, которая по износостойкости не уступает закаленной стали.

Шкивы из алюминия также обладают превосходной теплопроводностью, мгновенно отводя тепло от ремня. Они идеальны для высокооборотистых приводов малой мощности, где использование тяжелого чугуна привело бы к избыточным вибрациям и нагрузкам на консольные части валов маломощных моторов.

При проектировании и изготовлении шкивов важно соблюдать минимально допустимый расчетный диаметр для каждого профиля ремня. Существует прямая зависимость: чем толще сечение ремня, тем больше должен быть диаметр шкива.

Если ремень SPA или SPB заставить работать на шкиве слишком малого диаметра, в его структуре возникнут критические напряжения сжатия и растяжения при каждом изгибе. Это приводит к внутреннему перегреву корда, расслоению материала и появлению трещин на нижней грани ремня уже через несколько дней эксплуатации.

Рекомендуемые минимальные диаметры указаны в справочниках и стандартах ГОСТ. Использование шкивов большего размера всегда предпочтительнее, так как это увеличивает площадь контакта, снижает удельное давление на стенки и повышает общий КПД передачи за счет уменьшения потерь на деформацию резины. Такой эффект особенно важен для энергоэффективных систем.

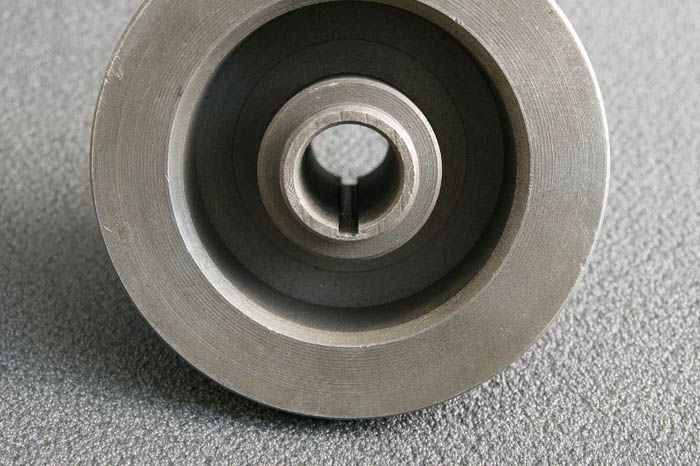

Шкивы с черновым отверстием выпускают как универсальные заготовки, которые заказчик может адаптировать под любой конкретный вал. Это удобно при ремонте старого или нестандартного оборудования, где диаметр вала может отличаться от общепринятых стандартов.

В процессе изготовления такой шкив имеет лишь небольшое центральное отверстие, которое служит базой для последующей обработки. На месте эксплуатации деталь растачивают до нужного диаметра, нарезают шпоночный паз или шлицы. Это позволяет существенно сократить время простоя техники, так как не нужно ждать изготовления индивидуальной детали с нуля.

Однако при расточке важно обеспечить строгую соосность нового отверстия и существующих ручьев под ремни. Малейший перекос при финишной обработке приведет к радиальному биению, которое нивелирует все преимущества новой детали и быстро выведет из строя приводной механизм.

Каждый промышленный шкив должен иметь четкую маркировку, указывающую тип профиля канавок и расчетный диаметр. Например, маркировка «2 SPA 150» означает, что шкив имеет два ручья под узкий клиновой ремень профиля SPA и его расчетный диаметр составляет 150 мм.

Наличие такой информации на теле детали значительно упрощает подбор запасных частей и исключает риск установки ремня неподходящего профиля. Ошибка в подборе ремня (например, установка классического профиля A вместо узкого SPA) приведет к тому, что он не будет полностью контактировать с боковыми стенками или будет выступать за габариты шкива. Это повлечет за собой потерю мощности и быстрый износ.

При изготовлении на заказ профессиональные предприятия всегда наносят клеймо или лазерную гравировку, что является стандартом качества и облегчает дальнейшую эксплуатацию и техническое обслуживание оборудования.
