Изготовление талрепов

Работа талрепа как двусторонней винтовой стяжки основана на сочетании правой и левой метрической резьбы. В один конец корпуса вкручивается стержень с привычной правой резьбой, а в другой - с левой. Такая схема позволяет изменять расстояние между захватами простым вращением центральной муфты вокруг своей оси.

Когда вы вращаете корпус в одну сторону, оба винта одновременно втягиваются внутрь, обеспечивая мощное натяжение каната или цепи. При вращении в обратную сторону винты выходят, ослабляя систему. Это избавляет от необходимости проворачивать сами тросы или оконечные метизы, что технически невозможно в нагруженном состоянии.

При изготовлении талрепов на станках с ЧПУ точность совпадения шага обеих резьб контролируется калибрами, что гарантирует плавность регулировки усилия без заеданий. Метку всегда наносят на конец с левой резьбой, чтобы не повредить витки при первичной сборке узла.

Талрепы закрытого типа (трубчатые) проектируются для эксплуатации в условиях сильного загрязнения, высокой влажности или воздействия агрессивных химических сред. В такой конструкции резьбовые пары полностью скрыты внутри стальной трубки, что предотвращает попадание пыли, песка и влаги в зону контакта металла. Это исключает риск преждевременного «закисания» резьбы и защищает смазочный материал от вымывания.

Закрытый корпус также более устойчив к механическим повреждениям: ударам и деформациям стержней при случайных контактах с оборудованием. В процессе изготовления трубчатых талрепов особое внимание уделяется качеству уплотнений на концах. Такие метизы являются стандартом в судостроении и нефтегазовой отрасли, обеспечивая возможность регулировки натяжения спустя годы работы под открытым небом.

При монтаже закрытых моделей внутреннюю полость заполняют консистентной смазкой через резьбовые отверстия, чтобы максимально защитить механизм.

Самопроизвольное раскручивание винтовой стяжки - серьезная угроза безопасности, особенно в конструкциях, подвергающихся постоянным вибрациям или ветровым нагрузкам (мачтах, антеннах, рекламных щитах). Для фиксации заданного уровня натяжения на резьбовые стержни устанавливают контргайки. После завершения регулировки гайки плотно прижимаются к торцам корпуса талрепа, создавая дополнительное трение в витках и блокируя вращение муфты.

При производстве талрепов высокого класса контргайки входят в стандартный комплект поставки. В некоторых моделях вместо гаек используются стопорные пластины или шплинты. Использование фиксирующих элементов предотвращает ослабление тросовых растяжек, что сохраняет стабильность всей инженерной системы.

После резких температурных перепадов рекомендуется проверять плотность затяжки контргаек, так как тепловое расширение металла может снизить усилие прижима.

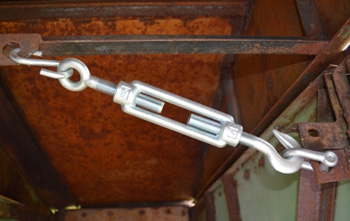

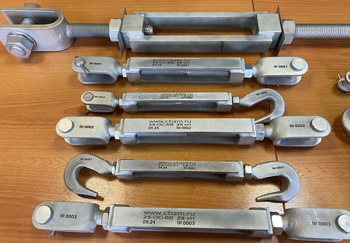

Форма оконечных элементов определяет способ соединения с другими деталями и влияет на надежность узла под нагрузкой. Схема «крюк-кольцо» наиболее универсальна для временных креплений и хозяйственных нужд. Крюк позволяет быстро зацепить петлю троса, но он менее устойчив к динамическим рывкам и может разогнуться при перегрузке.

Исполнение «вилка-вилка» с болтами и шплинтами считается самым прочным и безопасным, так как образует закрытый контур. Такие талрепы применяют в грузоподъемных операциях и для стационарной фиксации тяжелых объектов. Вилка исключает случайное соскальзывание такелажа и лучше распределяет усилия на палец. При изготовлении вилочных талрепов используются легированные стали с высокой прочностью на срез.

Для ответственных строительных конструкций обычно выбирают модели с двумя вилками, так как они гарантируют монолитность соединения даже при сильной качке или вибрации.

Производство талрепов большой грузоподъемности (свыше 10–20 тонн) требует применения технологий горячей ковки и прецизионной мехобработки. Корпус и стержни таких гигантов изготавливают из поковок качественных сталей типа 40Х или 09Г2С. Резьба на стержнях диаметром 40–80 мм выполняется методом нарезки на мощных токарных станках с обязательным контролем профиля витка.

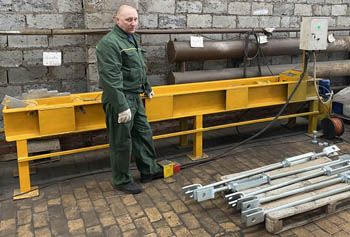

Важным этапом производства становится ультразвуковая дефектоскопия тела талрепа на отсутствие внутренних раковин и микротрещин. Такие изделия проходят обязательные статические испытания нагрузкой, превышающей рабочую в два раза. Финишная обработка включает нанесение толстого слоя горячего цинка.

Использование сверхмощных талрепов позволяет выравнивать многотонные секции мостов и фиксировать крупногабаритное оборудование на судах. При продаже массивных стяжек обязателен технический паспорт с указанием фактического разрушающего усилия для каждого изделия.

Рабочий ход талрепа - разница между его полностью раздвинутым и максимально сжатым состоянием. При проектировании тросовых растяжек важно оставить запас хода в обе стороны. Инженеры рекомендуют устанавливать талреп в среднее положение: это дает возможность как подтянуть ослабший со временем канат, так и ослабить его для проведения ремонтных работ.

В процессе изготовления длина резьбовой части стержней подбирается таким образом, чтобы даже в крайнем открытом положении внутри корпуса оставалось достаточное количество витков для обеспечения прочности на вырыв. Обычно это не менее двух диаметров резьбы. Неточность в расчете длины может привести к необходимости переделки всей канатной трассы.

При выборе модели талрепа нужно ориентироваться на параметр «ход винта», указанный в спецификации производителя, закладывая запас не менее 15–20% на монтажные погрешности.

Резьбовое соединение - самое уязвимое место талрепа. Наличие в витках песка, металлической пыли или продуктов коррозии многократно увеличивает трение, что может привести к «закусыванию» и полному заклиниванию устройства.

При изготовлении прецизионных талрепов резьба проходит стадию чистовой доводки для удаления заусенцев. В процессе эксплуатации важно регулярно очищать открытые участки винтов и обрабатывать их специализированными смазками с дисульфидом молибдена или графитом.

Смазка не только облегчает регулировку под нагрузкой, но и предотвращает диффузионную сварку металлов в нержавеющих парах. Защищенная резьба позволяет проводить тонкую юстировку системы с минимальными усилиями.

Тщательный уход за резьбовыми парами в несколько раз продлевает срок службы такелажной оснастки, обеспечивая легкость демонтажа конструкций даже после многолетней службы в сложных погодных условиях.

Безопасность такелажной системы зависит от своевременного выявления дефектов винтовой стяжки. Талреп подлежит немедленной замене, если обнаружены трещины в корпусе или на стержнях, даже если они выглядят как тонкие волоски.

Опасным признаком считается деформация (искривление) резьбовых стержней или заметное растяжение («раскрытие») крюков. Также проверяется состояние резьбы: если винты имеют люфт в корпусе или вкручиваются с заеданиями, это свидетельствует об износе витков. Уменьшение сечения металла в местах контакта с тросом из-за износа более чем на 10% является критическим показателем для списания. Глубокие забоины и следы нагрева горелкой на корпусе также делают метиз непригодным для дальнейшей работы.

Осмотр талрепов нужно проводить перед каждым циклом натяжения, фиксируя состояние резьбы и защитного покрытия для предотвращения аварийного обрыва растяжек.

В спортивной индустрии талрепы используют для натяжения канатов рингов, сеток и систем страховки. Главное требование - сочетание надежности с безопасностью для атлетов.

При изготовлении таких изделий особое внимание уделяется отсутствию острых кромок и выступающих частей. Часто применяют талрепы с закрытым корпусом и специальными защитными кожухами из мягких материалов. Регулировка натяжения на рингах должна быть очень точной, чтобы обеспечить требуемую упругость канатов без риска их обрыва при падении спортсмена. Используются преимущественно модели из нержавеющей стали или оцинкованные изделия с декоративным покрытием.

Выбор качественного спортивного такелажа исключает травматизм, связанный с контактом человека с металлическим крепежом. Для детских площадок и спортивных залов предпочтительны модели с потайными стопорными винтами, исключающими случайное раскручивание системы.

Точность нарезания резьбы определяет величину усилия, которое необходимо приложить для поворота корпуса талрепа. При производстве прецизионных изделий соблюдаются жесткие допуски по 6-му квалитету точности. Слишком плотная резьба может привести к заклиниванию при малейшем температурном расширении, а излишне свободная («прослабленная») снижает площадь контакта витков, что уменьшает прочность на вырыв. Качественный талреп должен легко вращаться от руки в ненагруженном состоянии.

Наличие ЧПУ-оборудования позволяет обеспечить идеальную соосность резьбовых отверстий в муфте, что предотвращает перекос стержней при натяжении. Правильная геометрия резьбовой пары гарантирует равномерное распределение давления по всем виткам.

При монтаже длинных растяжек плавность хода резьбы позволяет мастеру лучше чувствовать степень натяжения каната, предотвращая его перетяжку и повреждение.
