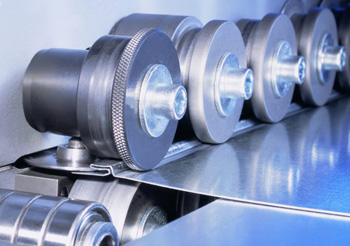

Изготовление роликов по чертежам заказчика

Выбор материала для корпуса (обечайки) конвейерного ролика определяется условиями эксплуатации и абразивностью перемещаемого груза. В большинстве случаев применяется электросварная или бесшовная труба из конструкционной углеродистой стали марок Сталь 20 или Сталь 3. Эти материалы обладают достаточной прочностью и хорошо поддаются механической обработке.

Для работы в условиях низких температур, что актуально для северных регионов России, при изготовлении роликов используют низколегированную сталь 09Г2С, которая сохраняет ударную вязкость при морозах до -60 градусов. Если конвейер эксплуатируется в химически агрессивных средах или в пищевом цехе, обечайки изготавливают из нержавеющей стали марки 12Х18Н10Т.

Толщина стенки трубы варьируется от 2 до 6 мм в зависимости от расчетной нагрузки. Правильный подбор сплава гарантирует, что ролик не деформируется под весом груза и сохранит идеальную цилиндрическую форму в течение всего срока службы.

Посадочные места в торцевых стаканах ролика - критический узел, определяющий ресурс всей системы. При изготовлении роликов по чертежам точность обработки внутреннего диаметра стакана контролируется по высшим квалитетам. Малейшее отклонение от заданного размера или нарушение соосности приведет к перекосу подшипника при запрессовке. Технически это вызывает возникновение паразитных осевых нагрузок на тела качения, что ведет к быстрому перегреву и заклиниванию узла.

На современных производствах посадочные отверстия обрабатываются на станках с числовым программным управлением с допуском не более 0,02 мм. Идеальная соосность правого и левого подшипниковых узлов исключает биение ролика, снижает шум при работе конвейера и существенно уменьшает сопротивление вращению, что позволяет экономить до 15% электроэнергии, потребляемой приводом ленты.

Лабиринтное уплотнение представляет собой систему из нескольких полимерных или металлических колец со сложным профилем, образующих извилистый зазор. Главная техническая задача такого узла - защита подшипника от мелкодисперсной пыли, влаги и грязи без прямого контакта с валом. В отличие от резиновых манжет лабиринтные системы не создают дополнительного трения, что позволяет ролику вращаться максимально свободно.

При изготовлении роликов для горнодобывающей или цементной промышленности часто применяют 3- или 5-ступенчатые лабиринты. Внутренние полости уплотнения при сборке заполняются консистентной смазкой, которая создает дополнительный барьер для загрязнений.

Использование качественных лабиринтных защит позволяет эксплуатировать ролики в условиях экстремальной запыленности до 3-5 лет без необходимости технического обслуживания, надежно предохраняя прецизионные поверхности подшипников от абразивного износа.

При вращении ролика со скоростью более 2 м/с наличие любого дисбаланса массы приводит к возникновению центробежных сил, вызывающих вибрацию конвейера. Технически это происходит из-за разностенности трубы или неравномерности сварных швов стаканов. Вибрация ускоряет разрушение подшипниковых узлов и может привести к преждевременному износу конвейерной ленты.

В процессе изготовления роликов на заказ проводится процедура статической балансировки. Ролик помещается на специальные параллельные ножи или вращающийся стенд, где выявляется «тяжелая» сторона. Корректировка веса осуществляется путем приварки изнутри обечайки балансировочных грузов или механическим снятием лишнего металла.

Согласно государственным стандартам остаточный дисбаланс для скоростных роликов не должен превышать нескольких граммов на миллиметр радиуса. Качественно сбалансированный ролик работает практически бесшумно и не создает динамических нагрузок на раму конвейера.

Амортизирующие ролики устанавливают в местах загрузки конвейера, где лента испытывает сильные удары от падающего материала. Конструктивно такое изделие представляет собой стандартный металлический ролик, на обечайку которого плотно насажены резиновые кольца. Резина гасит кинетическую энергию удара, защищая подшипники ролика и предотвращая повреждение дорогостоящей конвейерной ленты.

При изготовлении амортизирующих роликов по чертежам важно обеспечить надежную фиксацию колец, чтобы исключить их осевое смещение. Кольца могут иметь разный профиль: плоский или зубчатый. Зубчатый профиль обеспечивает лучшую амортизацию за счет деформации выступов. Применение амортизирующих узлов позволяет намного увеличить срок службы ленты при работе с крупнокусковой породой или тяжелыми заготовками.

Использование качественных сортов резины гарантирует сохранение эластичности покрытия даже при длительном воздействии солнечного ультрафиолета и отрицательных температур.

Ролики тяжелой серии проектируются для конвейеров с большой шириной ленты и высокой плотностью транспортируемого груза. Например, для перемещения железной руды или щебня. Техническое отличие таких изделий заключается в увеличенном диаметре вала (от 30 до 50 мм) и в использовании массивных подшипников 300-й серии.

При изготовлении роликов тяжелого типа применяют толстостенные трубы и стаканы из ковкого чугуна или толстого стального листа. Сварные соединения выполняют автоматизированным методом с глубоким проплавлением металла.

Особое внимание уделяется жесткости оси: для предотвращения её прогиба под нагрузкой в 500 кг и выше используют стали с высоким пределом прочности. Ролики этой группы обладают повышенным моментом инерции, но способны годами работать в круглосуточном режиме на магистральных конвейерах, где выход из строя одного узла может привести к остановке всего технологического цикла крупного предприятия.

Футеровка - процесс нанесения на металлическую поверхность ролика слоя резины или полиуретана. Основная техническая цель операции - увеличить коэффициент трения между роликом и лентой, что предотвращает проскальзывание. Это критически важно для приводных роликов и механизмов, работающих под наклоном. Футеровка также защищает металл обечайки от абразивного износа и коррозии.

При изготовлении роликов с покрытием применяют метод горячей вулканизации или холодного приклеивания специализированных пластин. Толщина защитного слоя обычно составляет от 5 до 12 мм. Резиновое покрытие может иметь протектор в виде ромбов или шевронов для эффективного отвода влаги и грязи из зоны контакта.

Качественная футеровка обеспечивает стабильность тягового усилия в дождливую погоду и снижает уровень шума в производственном помещении, защищая конструкцию от механических воздействий.

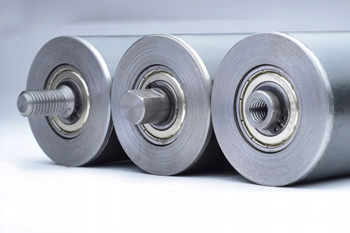

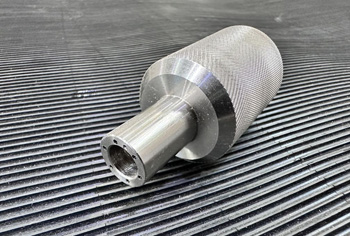

Конструкция концов вала ролика определяет способ его фиксации на раме конвейера. Самый распространенный вариант при изготовлении роликов по чертежам - лыски (фрезерованные плоскости) на торцах оси. Они позволяют просто вставить ролик в пазы кронштейнов, что существенно ускоряет процесс монтажа и замены.

Существуют исполнения с внутренней резьбой в торцах вала для болтового крепления, обеспечивающего максимальную жесткость соединения. Для легких серий часто используют подпружиненные оси, которые легко утапливаются внутрь для установки в отверстия станины. При производстве важно строго соблюдать размер между лысками, так как отклонение более 1 мм сделает невозможной установку ролика в стандартную роликоопору.

Правильно подобранный тип крепления позволяет производить обслуживание конвейера силами одного или двух человек без применения сложного подъемного оборудования.

Выбор между разборным и неразборным исполнением ролика зависит от стратегии обслуживания парка оборудования. Неразборные ролики имеют завальцованные края стаканов, что исключает возможность доступа к подшипнику. Они дешевле в производстве на 20 или 30% и считаются расходным материалом: при выходе из строя такой ролик просто заменяется на новый.

Разборная конструкция подразумевает фиксацию стаканов стопорными кольцами или винтами. Это позволяет производить замену изношенных подшипников или лабиринтных уплотнений, сохраняя дорогостоящую обечайку и вал.

При изготовлении разборных моделей требуется более сложная мехобработка деталей. Экономически ремонт оправдан для роликов тяжелых серий и футерованных изделий большого диаметра.

Для стандартных конвейеров малого и среднего типа чаще выбирают неразборные модели, так как затраты времени на разборку и замену запчастей часто превышают стоимость нового ролика.

Для предотвращения коррозии стальных роликов применяются различные виды защитных покрытий. Самым бюджетным методом является окрашивание алкидными или эпоксидными эмалями. Более надежную защиту обеспечивает порошковое полимерное напыление, которое после запекания в печи образует прочный слой, устойчивый к ударам и сколам.

При изготовлении роликов для работы на открытом воздухе или в условиях высокой влажности часто применяют метод горячего цинкования. Слой цинка проникает во все микротрещины металла, обеспечивая электрохимическую защиту на срок до 15 лет. Если ролик работает в контакте с агрессивными химикатами, возможно нанесение специальных лаков или использование полимерных оболочек.

Качественное покрытие не только продлевает жизнь ролика, но и препятствует налипанию влажного грунта на его поверхность, что важно для сохранения балансировки и предотвращения увода конвейерной ленты в сторону.

Дефлекторные или центрирующие ролики - вспомогательные элементы безопасности конвейера. Они устанавливаются вертикально по бокам от основной трассы ленты. Их техническая задача - ограничить поперечное смещение ленты и предотвратить её повреждение о края рамы конвейера.

При изготовлении таких роликов по чертежам заказчика особое внимание уделяется прочности узла крепления, так как дефлектор испытывает значительные боковые нагрузки. Часто их выполняют из толстостенной трубы небольшого диаметра с усиленными подшипниками.

Наличие дефлекторных роликов критично для длинных магистральных конвейеров, где из-за неравномерной загрузки или сильного ветра лента может начать «рыскать». Правильная расстановка этих узлов через каждые 10 или 15 м гарантирует стабильность движения полотна и исключает риск аварийной остановки производства из-за порыва краев ленты.

Расчет допустимой нагрузки - обязательный этап проектирования при изготовлении роликов на заказ. Инженеры учитывают вес погонного метра конвейерной ленты, максимальный вес перемещаемого груза на одном метре и шаг установки роликоопор. Во внимание принимается и динамический коэффициент, учитывающий вибрации и возможные перегрузки.

Главные ограничивающие факторы - грузоподъемность подшипника и прогиб оси. Важно, чтобы при максимальной нагрузке вал не деформировался более чем на 1/1000 своей длины, иначе возникнет перекос колец подшипника. Использование программного моделирования позволяет подобрать оптимальное сочетание диаметра вала и толщины обечайки.

Превышение статической нагрузки ведет к пластической деформации металла и разрушению посадочных мест, поэтому при заказе партии изделий всегда следует указывать максимальный вес транспортируемых предметов с запасом не менее 20%.
